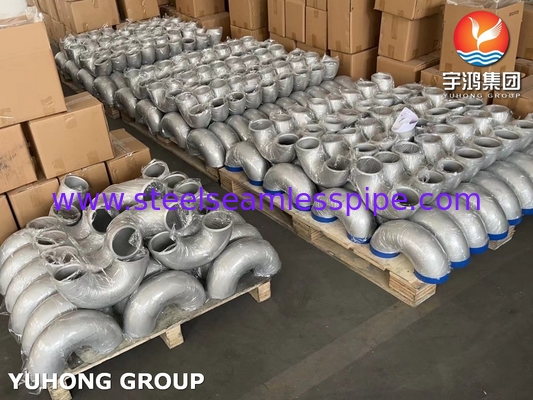

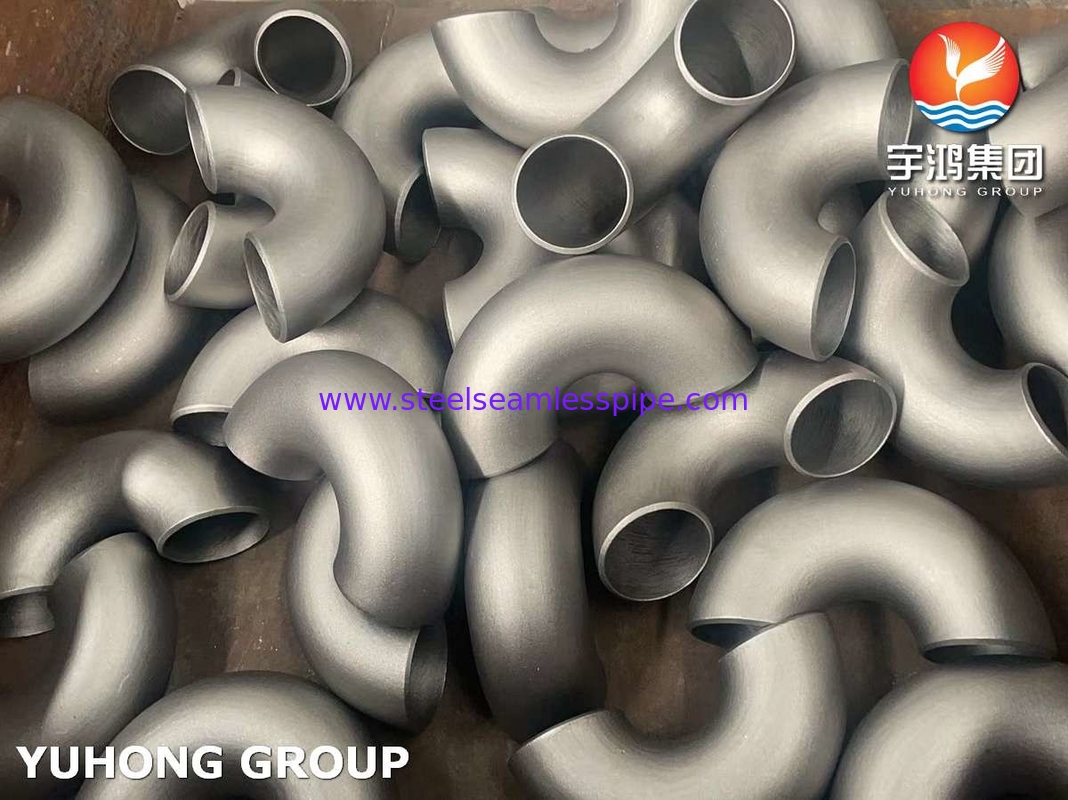

स्टेनलेस/डुप्लेक्स स्टील बटवेल्ड फिटिंग 180 डिग्री रिटर्न कोहनी ASME B16.9
एक स्टेनलेस स्टील 180 डिग्री कोहनी पाइप सिस्टम में एक महत्वपूर्ण फिटिंग है, पाइप लेआउट में एक तेज मोड़ बनाने के लिए बनाया गया है।जैसे कि ग्रेड 304 या 316, यह उत्कृष्ट संक्षारण प्रतिरोध, स्थायित्व और शक्ति प्रदान करता है, जिससे यह खाद्य प्रसंस्करण, रासायनिक उद्योग और एचवीएसी प्रणालियों सहित विभिन्न अनुप्रयोगों के लिए आदर्श है।
ये कोहनी द्रव या गैसों के प्रवाह को निर्देशित करने में मदद करती हैं, दबाव में कमी को कम करती हैं और प्रवाह दक्षता को अनुकूलित करती हैं।जो उथल-पुथल और संभावित अवरोधन को कम करता हैआवेदन के आधार पर, वे विभिन्न दीवार मोटाई में निर्मित किए जा सकते हैं, यह सुनिश्चित करते हुए कि वे चरम तापमान और दबाव का सामना कर सकें।
विनिर्माण प्रक्रिया में अक्सर फोर्जिंग शामिल होती है, जो ताकत और अखंडता को बढ़ाती है। आयाम और मानक विभिन्न मीट्रिक के अनुरूप हो सकते हैं, जैसे कि एएनएसआई, एएसटीएम, या डीआईएन,विद्यमान पाइप प्रणाली के साथ संगतता सुनिश्चित करनाइसके अतिरिक्त, विभिन्न स्थापना आवश्यकताओं को समायोजित करने के लिए स्टेनलेस स्टील कोहनी विभिन्न आकारों और विन्यासों में उपलब्ध हैं।
स्थापना आम तौर पर सरल होती है, सिस्टम डिजाइन के आधार पर वेल्डिंग, थ्रेड कनेक्शन या फ्लैंग जोड़ों का उपयोग करके। रखरखाव आम तौर पर आसान होता है,क्योंकि स्टेनलेस स्टील दाग और जंग का विरोध करता है, दीर्घायु में योगदान और प्रतिस्थापन की आवश्यकता को कम करता है।
रासायनिक संरचनाः
|
ग्रेड
WP
|
UNS
|
सी |
एमएन |
पी |
एस |
हाँ |
नि |
सीआर |
मो |
टि |
एन |
अन्य |
| WP304 |
S30400 |
0.08 अधिकतम |
2.00 अधिकतम |
0.045 अधिकतम |
0.03 अधिकतम |
1.00 अधिकतम |
8.0-11.0 |
18.0-20.0 |
... |
... |
... |
... |
| WP304L |
S30403 |
0.03 अधिकतम |
2.00 अधिकतम |
0.045 अधिकतम |
0.03 अधिकतम |
1.00 अधिकतम |
8.0-12.0 |
18.0-20.0 |
... |
... |
... |
... |
| WP304H |
S30409 |
0.04-0.10 |
2.00 अधिकतम |
0.045 अधिकतम |
0.03 अधिकतम |
1.00 अधिकतम |
8.0-11.0 |
18.0-20.0 |
... |
... |
... |
... |
| WP309 |
S30900 |
0.20 अधिकतम |
2.00 अधिकतम |
0.045 अधिकतम |
0.03 अधिकतम |
1.00 अधिकतम |
12.0-15.0 |
22.0-24.0
|
... |
... |
... |
... |
| WP310S |
S31008 |
0.08 अधिकतम |
2.00 अधिकतम |
0.045 अधिकतम |
0.03 अधिकतम |
1.00 अधिकतम |
19.0-22.0 |
24.0-26.0 |
... |
... |
... |
... |
| WP310H |
S31009 |
0.04-0.10 |
2.00 अधिकतम |
0.045 अधिकतम |
0.03 अधिकतम |
1.00 अधिकतम |
19.0-22.0 |
24.0-26.0 |
... |
... |
... |
... |
| WP316 |
S31600 |
0.08 अधिकतम |
2.00 अधिकतम |
0.045 अधिकतम |
0.03 अधिकतम |
1.00 अधिकतम |
10.0-14.0 |
16.0-18.0 |
2.0-3.0 |
... |
... |
... |
| WP316L |
S31603 |
0.03 अधिकतम |
2.00 अधिकतम |
0.045 अधिकतम |
0.03 अधिकतम |
1.00 अधिकतम |
10.0-14.0 |
16.0-18.0 |
2.0-3.0 |
... |
... |
... |
| WP317 |
S31700 |
0.08 अधिकतम |
2.00 अधिकतम |
0.045 अधिकतम |
0.03 अधिकतम |
1.00 अधिकतम |
11.0-15.0 |
18.0-20.0 |
3.0-4.0 |
... |
... |
... |
| WP317L |
S31703 |
0.03 अधिकतम |
2.00 अधिकतम |
0.045 अधिकतम |
0.03 अधिकतम |
1.00 अधिकतम |
11.0-15.0 |
18.0-20.0 |
3.0-4.0 |
... |
... |
... |
| WP321 |
S32100 |
0.08 अधिकतम |
2.00 अधिकतम |
0.045 अधिकतम |
0.03 अधिकतम |
1.00 अधिकतम |
9.0-12.0 |
17.0-19.0 |
... |
5x ((C+N)
-0.07
|
... |
... |
| WP321H |
S32109 |
0.04-0.10 |
2.00 अधिकतम |
0.045 अधिकतम |
0.03 अधिकतम |
1.00 अधिकतम |
9.0-12.0 |
17.0-19.0 |
... |
4x ((C+N)
-0.07
|
... |
... |
| WP347 |
S34700 |
0.08 अधिकतम |
2.00 अधिकतम |
0.045 अधिकतम |
0.03 अधिकतम |
1.00 अधिकतम |
9.0-12.0 |
17.0-19.0 |
... |
... |
... |
एनबी
10xC-1.1
|
| WP347H |
S34709 |
0.04-0.10 |
2.00 अधिकतम |
0.045 अधिकतम |
0.03 अधिकतम |
1.00 अधिकतम |
9.0-12.0 |
17.0-19.0 |
... |
... |
... |
एनबी
8xC-1.1
|
| WPS31254 |
S31254 |
0.02 अधिकतम |
1.00 अधिकतम |
0.03 अधिकतम |
0.01 अधिकतम |
0.08 अधिकतम |
17.5-18.5 |
19.5-20.5 |
6.0-6.5 |
... |
0.18-0.25 |
कु
0.5-1.0
|
| WPS31803 |
S31803 |
0.03 अधिकतम |
2.00 अधिकतम |
0.03 अधिकतम |
0.02 अधिकतम |
1.00 अधिकतम |
4.5-6.5 |
21.0-23.0 |
2.5-3.5 |
... |
0.08-0.20 |
... |
| WPS32205 |
S32205 |
0.03 अधिकतम |
2.00 अधिकतम |
0.03 अधिकतम |
0.02 अधिकतम |
1.00 अधिकतम |
4.5-6.5 |
22.0-23.0 |
3.0-3.5 |
... |
0.14-0.20 |
... |
| WPS32750 |
S32750 |
0.03 अधिकतम |
1.2 अधिकतम |
0.035 अधिकतम |
0.02 अधिकतम |
0.8 अधिकतम |
6.0-8.0 |
24.0-26.0 |
3.0-5.0 |
... |
0.24-0.32 |
कु
0.5 अधिकतम
|
|
...
|
|
|
|
|
|
|
|
|
|
|
|
|
यांत्रिक गुण:
|
ग्रेड
WP
|
समाधान एनेल
तापमान, मिनट, °F(°C
|
उपज शक्ति
मिनट, ksi (MPa)
|
तन्य शक्ति
मिनट, ksi (MPa)
|
2 इंच में विस्तार।
या 50 मिमी, मिनट (%) |
एचबीडब्ल्यू
अधिकतम
|
| WP304 |
1900(1040) |
30 ((205) |
75 ((515) |
28 |
... |
|
WP304L
|
1900(1040) |
25(170) |
70 ((485) |
28 |
... |
| WP304H |
1900(1040) |
30 ((205) |
75 ((515) |
28 |
... |
| WP309 |
1900(1040) |
30 ((205) |
75 ((515) |
28 |
... |
| WP310S |
1900(1040) |
30 ((205) |
75 ((515) |
28 |
... |
| WP310H |
1900(1040) |
30 ((205) |
75 ((515) |
28 |
... |
| WP316 |
1900(1040) |
30 ((205) |
75 ((515) |
28 |
... |
| WP316L |
1900(1040) |
25(170) |
70 ((485) |
28 |
... |
| WP317 |
1900(1040) |
30 ((205) |
75 ((515) |
28 |
... |
| WP317L |
1900(1040) |
30 ((205) |
75 ((515) |
28 |
... |
| WP321 |
1900(1040) |
30 ((205) |
75 ((515) |
28 |
... |
| WP321H |
१९२५ ((१०५०) |
30 ((205) |
75 ((515) |
28 |
... |
| WP347 |
1900(1040) |
30 ((205) |
75 ((515) |
28 |
... |
| WP347H |
१९२५ ((१०५०) |
30 ((205) |
75 ((515) |
28 |
... |
| WPS31254 |
2100(1150) |
44 ((300) |
94 ((650) से 119 ((820) |
28 |
... |
| WPS31803 |
1870-2010 ((1020-1100) |
65 ((450) |
90 ((620) |
20 |
290 |
| WPS32205 |
1870-2010 ((1020-1100) |
65 ((450) |
95 ((655) |
20 |
290 |
| WPS32750 |
1920-2060 ((1025-1125) |
80 ((550) |
116 ((800) -140 ((965) |
15 |
310 |
| ... |
|
|
|
|
|
180 डिग्री कोहनी का आयामः
|
|
| नाममात्र आकार |
बेवल में बाहरी व्यास
(मिमी)
|
केंद्र से केंद्र तक |
आमने सामने |
| 180° रिटर्न |
| डीएन |
एनपीएस |
ओवरडोज |
ओ |
क |
| एलआर |
एसआर |
एलआर |
एसआर |
| 15 |
आधा |
21.3 |
76
|
- |
48 |
- |
| 20 |
3/4 |
26.7 |
76 |
- |
51 |
- |
| 25 |
1 |
33.4 |
76 |
51 |
56 |
41 |
| 32 |
एक चौथाई |
42.2 |
95 |
64 |
70 |
52 |
| 40 |
1 1/2 |
48.3 |
114 |
76 |
83 |
62 |
| 50 |
2 |
60.3 |
152 |
102 |
106 |
81 |
| 65 |
ढाई |
73.0 |
190 |
127 |
132 |
100 |
| 80 |
3 |
88.9 |
229 |
152 |
159 |
121 |
| 90 |
साढ़े तीन |
101.6 |
267 |
178 |
184 |
140 |
| 100 |
4 |
114.3 |
305 |
203 |
210 |
159 |
| 125 |
5 |
141.3 |
381 |
254 |
262 |
197 |
| 150 |
6 |
168.3 |
457 |
305 |
313 |
237 |
| 200 |
8 |
219.1 |
610 |
406 |
414 |
313 |
| 250 |
10 |
273.0 |
762 |
508 |
518 |
391 |
| 300 |
12 |
323.8 |
914 |
609 |
619 |
467 |
| 350 |
14 |
355.6 |
1067 |
711 |
711 |
533 |
| 400 |
16 |
406.4 |
1219 |
813 |
813 |
610 |
| 450 |
18 |
457.0 |
1372 |
914 |
914 |
686 |
| 500 |
20 |
508.0 |
1524 |
1016 |
1016 |
762 |
| 550 |
22 |
559.0 |
1676 |
1118 |
1118 |
838 |
| 600 |
24 |
610.0 |
1829 |
1219 |
1219 |
914 |
| 650 |
26 |
660.0 |
- |
- |
- |
- |
| 700 |
28 |
711.0 |
- |
- |
- |
- |
| 750 |
30 |
762.0 |
- |
- |
- |
- |
| 800 |
32 |
813.0 |
- |
- |
- |
- |
| 850 |
34 |
864.0 |
- |
- |
- |
- |
| 900 |
36 |
914.0 |
- |
- |
- |
- |
| 950 |
38 |
965.0 |
- |
- |
- |
- |
| 1000 |
40 |
1016.0 |
- |
- |
- |
- |
| 1050 |
42 |
1067.0 |
- |
- |
- |
- |
| 1100 |
44 |
1118.0 |
- |
- |
- |
- |
| 1150 |
46 |
1168.0 |
- |
- |
- |
- |
| 1200 |
48 |
1219.0 |
- |
- |
- |
- |
अनुप्रयोग:
1रासायनिक प्रसंस्करण:
उत्कृष्ट संक्षारण प्रतिरोध के कारण रसायनों के परिवहन के लिए पाइपलाइनों में उपयोग किया जाता है।
2तेल और गैस उद्योग:
- विभिन्न पाइप सिस्टम के लिए उपयुक्त, जिसमें अपतटीय प्लेटफार्म भी शामिल हैं जहां स्थायित्व महत्वपूर्ण है।
3खाद्य एवं पेय पदार्थ:
-सामान्यतः स्वच्छता अनुप्रयोगों में पाया जाता है जहां स्वच्छता आवश्यक है, जैसे कि ब्रुअरी और डेयरी में।
4औषधीय:
-जहां स्वच्छता और संदूषण की रोकथाम महत्वपूर्ण है, उन प्रणालियों में प्रयोग किया जाता है।
5जल उपचार:
-जंग और जंग के प्रतिरोध के कारण नगरपालिका और औद्योगिक जल प्रणालियों में लागू किया जाता है।
6समुद्री अनुप्रयोग:
-जहाज निर्माण और समुद्री अवसंरचना के लिए आदर्श, नमकीन पानी के संक्षारण के प्रतिरोध को देखते हुए।
7एचवीएसी प्रणालीः
-उपयोग किया जाता है हीटिंग, वेंटिलेशन और एयर कंडीशनिंग सिस्टम के लिए मार्ग नलिकाओं और पाइपिंग.
