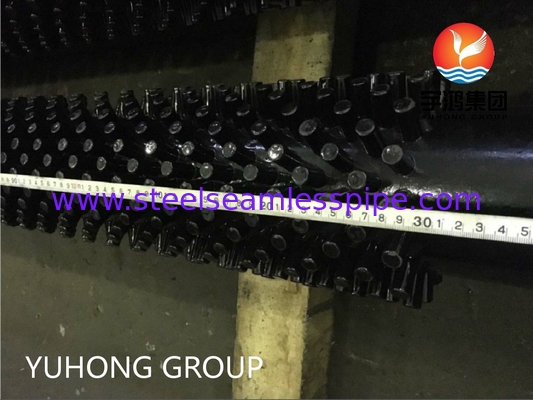

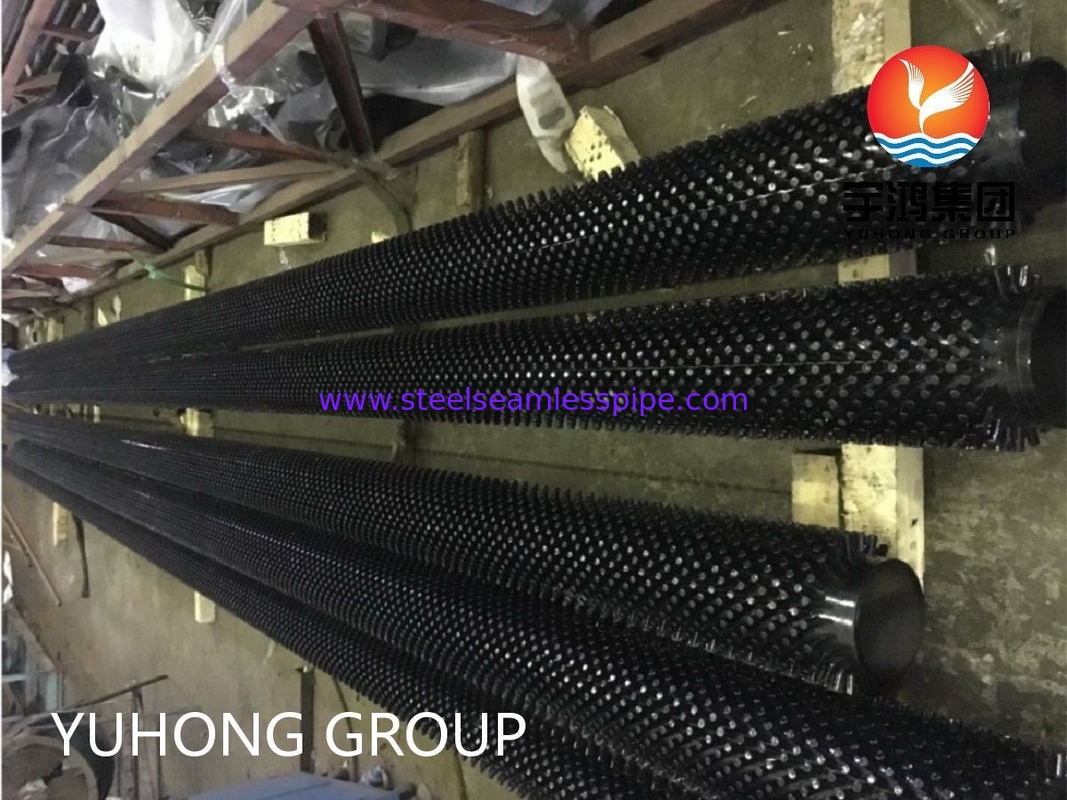

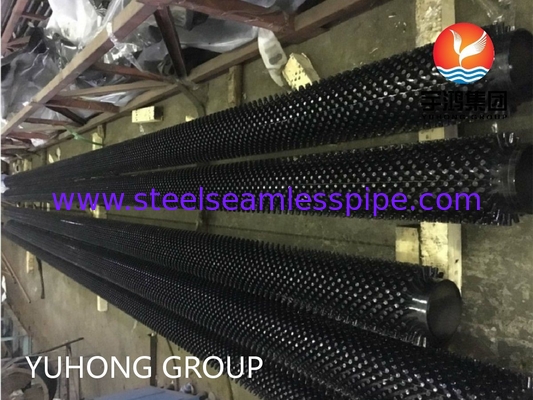

एएसटीएम A335 P9 P11 कार्बन स्टील HFW स्टड्ड फिनड ट्यूब फॉर हीट एक्सचेंजर काली रंगीन
Yuhong समूह स्टेनलेस स्टील, डुप्लेक्स और निकल से बने सीमलेस पाइपों का अग्रणी आपूर्तिकर्ता है।हम सफलतापूर्वक 45 से अधिक देशों में ग्राहकों की सेवा करते हैंहमारे स्टेनलेस स्टील के निर्बाध पाइप उच्च बहुमुखी प्रतिभा के साथ प्रतिष्ठित हैं और विभिन्न उद्योगों जैसे खनन, ऊर्जा, पेट्रोकेमिकल,रासायनिकहम ANSI B16 मानकों के अनुरूप आकारों और विनिर्देशों का एक व्यापक वर्गीकरण प्रदान करते हैं।10: B16.19, जिसमें SCH 5S, SCH 10S, SCH 20, SCH 30, SCH 40S, SCH 60, SCH 80S, XS, SCH 100, SCH 120, SCH 160 и XXS शामिल हैं।
एक स्थिर ऑरेब्रन पाइप HFW, जिसे उच्च आवृत्ति वेल्डेड सर्पिल पाइप के रूप में भी जाना जाता है, एक प्रकार का सर्पिल ऑरेब्रन पाइप है,जो उच्च ताप दक्षता और विभिन्न ताप विनिमयकों के लिए कॉम्पैक्ट संरचनात्मक समाधान प्रदान करती हैशुद्ध धुआं गैसों का उपयोग करते हैं. दो प्रकार के सर्पिल ऑरेब्रेन पाइप हैंः ठोस और दांत वाले.
Трубы со сплошным спиральным оребрением изготавливаются путем спиральной намотки непрерывной полосы ребер вокруг трубы и непрерывной сварки с использованием высокочастотной контактной сварки на частоте 400 кГцयह रिबर टेप और मुख्य पाइप की सतह के बीच एक मजबूत संपर्क सुनिश्चित करता है। वेल्डिंग प्रक्रिया सर्पिल की जड़ में होती है, जहां रिबर टेप पाइप के व्यास पर झुकता है।
पाइप की लंबाई की इकाई पर आवश्यक ताप विनिमय सतह क्षेत्र निर्धारित करने के लिए, इस तरह की विशेषताएं प्रदान करना आवश्यक है, जैसे कि किनारे की ऊंचाई,पाइप या पाइपलाइन के इस आकार के लिए प्रति मीटर लंबाई पर किनारों की मोटाई और/या संख्या.
लक्ष्य रूप से घुमावदार पाइपों वाला एचएफडब्ल्यू विन्यास हीट एक्सचेंजर के विभिन्न अनुप्रयोगों के लिए उपयुक्त है, विशेष रूप से उच्च तापमान और उच्च दबाव से जुड़े अनुप्रयोगों के लिए।यह रिबर और पाइप के बीच एक प्रभावी और विश्वसनीय कनेक्शन प्रदान करता है।यह किसी भी तापमान और दबाव की स्थिति में उच्च तापमान का सामना करने की अनुमति देता है।
आधारभूत पाइप की तकनीकी विशेषताओं में पाइप का व्यास 20 मिमी से 219 मिमी तक, पाइप की मोटाई 2 मिमी से 16 मिमी तक और कार्बन स्टील, स्टेनलेस स्टील,मिश्र धातु स्टीलवायुमंडल प्रतिरोधी स्टील, डुप्लेक्स स्टील, सुपरडुप्लेक्स स्टील, इनकोनेल, उच्च सामग्री वाले निकल और क्रोम के मिश्र धातु, सामग्री CK 20 और अन्य।
आरेब्रेशन के विवरणों के संबंध में, आरेब्रेशन की मोटाई 0.8 मिमी से 4 मिमी तक भिन्न होती है, आरेब्रेशन की ऊंचाई - 0.25 ′′ (6.35 मिमी) से 1.5 ′′ (38 मिमी) तक,आरेब्रन की घनत्व - 43 आरेब्रन प्रति मीटर से 287 आरेब्रन प्रति मीटर तकरेबर के निर्माण के लिए कार्बन स्टील, स्टेनलेस स्टील, लेग्ड स्टील, वायुमंडल प्रतिरोधी स्टील, डुप्लेक्स स्टील और इंकॉलोय जैसी सामग्री का उपयोग किया जाता है।
एक त्वरित उद्धरण प्राप्त करने के लिए, कृपया निम्नलिखित जानकारी प्रदान करेंः टुकड़ों की संख्या, व्यास, मोटाई, लंबाई और सामग्री सहित बेस ट्यूब विनिर्देश;पंखुड़ी विनिर्देश सामग्री सहित, प्रकार (ठोस या दागदार), ऊंचाई, मोटाई, अंतर, पंखुड़ी की लंबाई, और गैर-पंखुड़ी वाले अनुभाग; और किसी भी आवश्यक वेल्ड तैयारी विवरण। इसके अतिरिक्त वांछित वितरण अवधि निर्दिष्ट करें।
परिचय:
उच्च आवृत्ति वेल्डेड (एचएफडब्ल्यू) स्पाइरल पूरे तने वाले ऑरेब्रेन पाइप एएसटीएम ए 335 पी 9 स्टड ट्यूब - यह उच्च गुणवत्ता वाले, टिकाऊ और सार्वभौमिक उत्पाद हैं,विभिन्न औद्योगिक अनुप्रयोगों के लिएपाइपों को सामग्री के असाधारण गुणों की विशेषता होती है, जो उन्हें जटिल परिचालन परिस्थितियों के व्यापक स्पेक्ट्रम के लिए उपयुक्त बनाता है।
उत्पाद की विशेषताएं:
1सामग्रीः स्पाइरल पूरी तरह से खींचने वाले ऑरेब्रेन पाइप ASTM A335 P9 सामग्री से निर्मित होते हैं, जो उच्च गुणवत्ता वाले मिश्र धातु स्टील का प्रतिनिधित्व करता है।अपने उत्कृष्ट यांत्रिक गुणों के लिए प्रसिद्धइस सामग्री का उपयोग चरम परिचालन स्थितियों में पाइपों की स्थायित्व और कार्यक्षमता सुनिश्चित करता है।
2उच्च आवृत्ति वेल्डिंग (एचएफडब्ल्यू): ट्यूबों में उच्च आवृत्ति वेल्डिंग तकनीक का उपयोग किया जाता है, जो संयोजन की उत्कृष्ट मजबूती, अखंडता और वेल्डेड सिव की निरंतरता सुनिश्चित करती है।यह वेल्डिंग प्रक्रिया ऑरेब्रन और मुख्य पाइप के बीच एक निर्बाध कनेक्शन प्रदान करती है।, जिससे पाइपों की कुल उत्पादकता और विश्वसनीयता बढ़ेगी।
3. कांटेदार पाइपों की संरचना: कांटेदार पाइपों की रचना हीट ट्रांसमिशन की दक्षता को बढ़ाने में सहायक होती है.गर्मी विनिमय का सामान्य क्षेत्रफल बढ़ाते हैं और तापप्रवाहकता में सुधार करने में मदद करते हैंइस संरचना की विशेषता एक प्रभावी गर्मी विनिमय प्रदान करती है, जो पाइपों को उन मामलों में उपयोग के लिए उपयुक्त बनाती है जहां सटीक तापमान नियंत्रण की आवश्यकता होती है।
आवेदन के क्षेत्र:
उच्च आवृत्ति वेल्डेड (एचएफडब्ल्यू) एएसटीएम ए335 पी9 स्टड ट्यूब के साथ स्पाइरल ठोस ओरेब्रेन ट्यूब उद्योगों और प्रक्रियाओं की एक विस्तृत श्रृंखला में उपयोग किया जाता है, जिसमें शामिल हैंः
1. नफ़्त रसायन उद्योग: नफ़्त प्रसंस्करण संयंत्रों में प्रभावी गर्मी हस्तांतरण के लिए पाइपों का व्यापक रूप से उपयोग किया जाता है।रासायनिक उद्यमों और तेल रसायन परिसरों में.
2ऊर्जाः ये पाइप बिजली संयंत्रों में एक महत्वपूर्ण भूमिका निभाते हैं, जो बॉटल, भाप ताप और भाप जनरेटर-उपयोगकर्ता (एचआरएसजी) में गर्मी के प्रभावी हस्तांतरण में योगदान देते हैं।
3प्रसंस्करण उद्योगः पाइप का व्यापक रूप से विभिन्न उद्योगों में उपयोग किया जाता है, जैसे कि खाद्य, औषधीय और सेल्युलोजेन-कागज,जहां तापमान नियंत्रण और तापप्रवाह का निर्णायक महत्व है.
तालिकाः
तालिका में उच्च आवृत्ति वेल्डिंग (एचएफडब्ल्यू) ASTM A335 P9 स्टड ट्यूब और साधारण ऑरेब्रेन ट्यूब के साथ सर्पिल पूरी तरह से खींचे गए ऑरेब्रेन ट्यूबों की मुख्य विशेषताओं की तुलना दी गई है।
कुंजी शब्द: अंतिम नलिकाएँ, अंतिम नलिकाएँ, अंतिम नलिकाएँ, सर्पिल अंतिम नलिकाएँ
| * ये सबसे आम फिन/ट्यूब पैटर्न हैं। हमारे पास 20 से अधिक विभिन्न प्लेट फिन और ट्यूब संयोजन हैं। मुझसे संपर्क करेंअधिक जानकारी और विकल्पों के लिए। |
हेलिकल फिन सतह
(ट्यूब ओडी ️ ट्यूब पर उपलब्ध हेलिकल फिन ऊंचाई) |
| 5/8′′ 3/8′′, 1/2′′ और 7/16′′ |
1 ′′ ′′ 3/8′′, 1/2′′, 7/16′′ और 5/8′′ |
1 1/4′′ ′′ 3/8′′, 1/2′′, 7/16′′ और 5/8′′ |
| 15.875 मिमी 9.525 मिमी, 12.7 मिमी और 11.113 मिमी |
25.4 मिमी 9.525 मिमी, 12.7 मिमी, 11.113 मिमी और 15.875 मिमी |
31.75 मिमी 9.525 मिमी, 12.7 मिमी, 11.113 मिमी और 15.875 मिमी |
- पैर, एम्बेडेड और अन्य हेलिकल फिन लगाव विकल्प उपलब्ध हैं।
- 1 1/4 " (31.75 मिमी) ट्यूब सामग्री की उपलब्धता के बारे में मुझसे संपर्क करें
|
