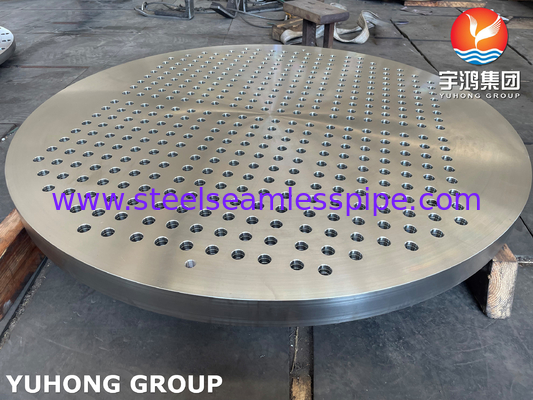

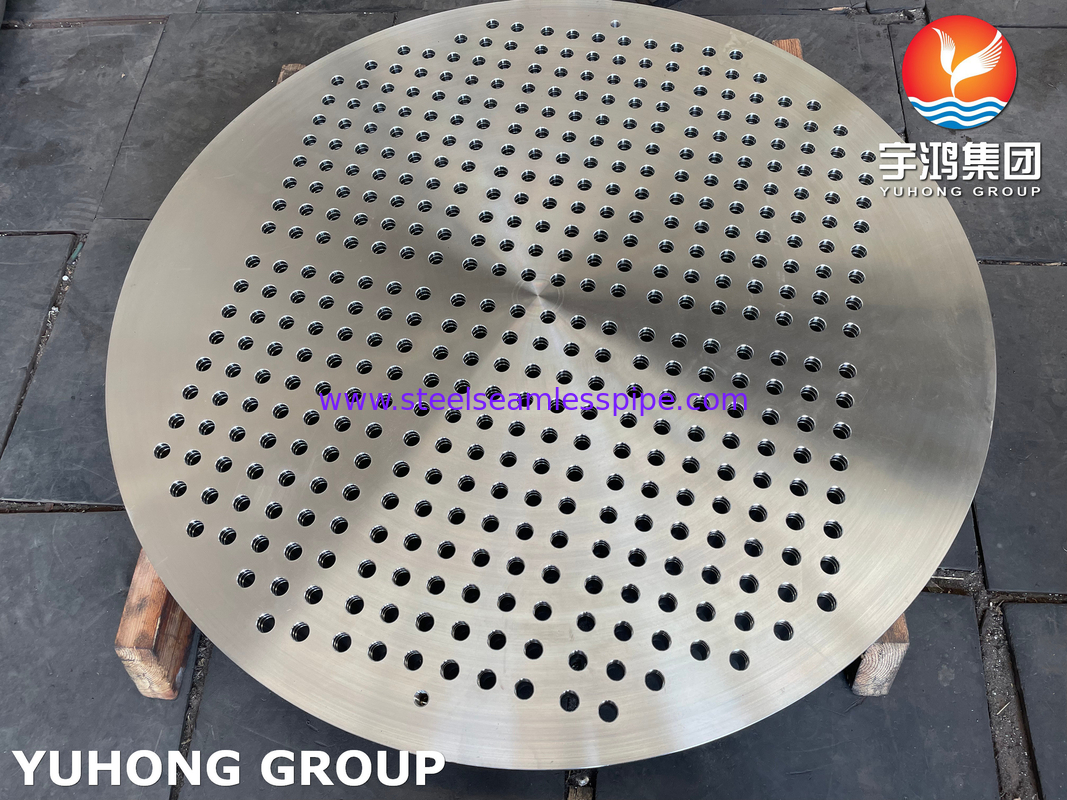

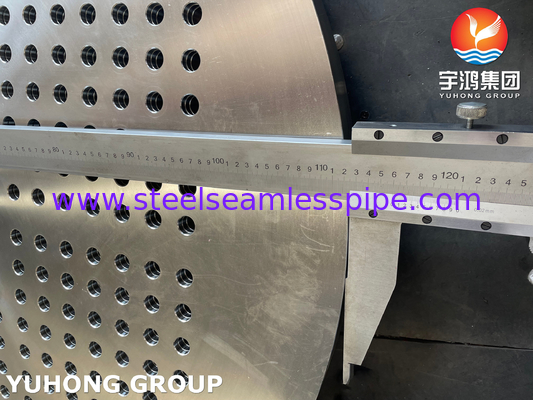

एएसटीएम A182 F316L / 1.4404 स्टेनलेस स्टील ट्यूब शीट हीट एक्सचेंजर ट्यूब प्लेट

ASTM A182 F316L / UNS S31603 / 1.4404हीट एक्सचेंजर के लिए स्टेनलेस स्टील ट्यूब शीट

ट्यूब शीट, जिसे ट्यूब प्लेट के रूप में भी जाना जाता है, एक हीट एक्सचेंजर का एक घटक है जो एक्सचेंजर के खोल पक्ष और ट्यूब पक्ष को अलग करता है।यह हीट एक्सचेंजर ट्यूबों के लिए एक समर्थन के रूप में कार्य करता है और दो द्रव प्रवाह के बीच एक लीक-टाइट बाधा प्रदान करता है.

ट्यूबों को आमतौर पर ट्यूब शीट में एक सुरक्षित और लीक मुक्त कनेक्शन सुनिश्चित करने के लिए खोखले में डाला जाता है और फिर विस्तारित किया जाता है।यह विस्तार ट्यूबों और ट्यूब शीट के बीच एक मजबूत यांत्रिक बंधन बनाता है, दो द्रव प्रवाहों के बीच कुशल गर्मी हस्तांतरण की अनुमति देता है।

ट्यूब शीट आम तौर पर कार्बन स्टील, स्टेनलेस स्टील, या अन्य संक्षारण प्रतिरोधी मिश्र धातु जैसे सामग्रियों से बने होते हैं,गर्मी एक्सचेंजर की विशिष्ट आवश्यकताओं और संसाधित होने वाले तरल पदार्थों के गुणों के आधार पर.

स्टेनलेस स्टील 316L का समकक्ष ग्रेड

औद्योगिक प्रक्रिया अनुप्रयोगों के भीतर उपयोग में आने वाले सबसे आम हीट एक्सचेंजर में से एक है शेल एंड ट्यूब हीट एक्सचेंजर।
वे कई आकारों और आकारों में उपलब्ध हैं और 150 से अधिक वर्षों से उद्योग में उपयोग किए जाते हैं।
उप-डिज़ाइन प्रकारः फिक्स्ड, यू-ट्यूब और फ्लोटिंग ट्यूबशीट। सभी के विविधताओं को प्रकार के रूप में दर्शाया जा सकता है ?? E, F, G, H, J, K या X.
मुख्य अनुप्रयोग ऐसे हैं जहां उच्च दबाव/तापमान प्रमुख विचार हैं।
बाहरी खोल जिसमें एक ट्यूब बंडल रहता है (ये पंख वाले, सादे आदि के रूप में कॉन्फ़िगर किए जा सकते हैं) जो प्रत्येक छोर पर एक ट्यूब शीट द्वारा सील किया जाता है जो
शेल और ट्यूब हीट एक्सचेंजर्स में कम लागत पर बड़ी मात्रा में गर्मी स्थानांतरित करने की क्षमता होती है। यह, सिद्धांत रूप में,डिजाइन सरलता और प्रभावशीलता दोनों के लिए नीचे ′′ कम वजन के लिए बड़ी ट्यूब सतह, तरल पदार्थ की मात्रा और महत्वपूर्ण रूप से फर्श की जगह।

हीट एक्सचेंजर ट्यूब शीट के निर्माण और रखरखाव के लिए महत्वपूर्ण कारक

1. ट्यूब-टू-ट्यूब शीट ज्वाइंटः ट्यूब और ट्यूब शीट के बीच ज्वाइंट रिसाव को रोकने और दीर्घकालिक प्रदर्शन सुनिश्चित करने के लिए महत्वपूर्ण है।या विस्तारित ट्यूब और ट्यूब शीट के बीच एक मजबूत और विश्वसनीय सील बनाने के लिए प्रयोग किया जाता है.

2. ट्यूब शीट संक्षारण संरक्षणः ट्यूब शीट को अक्सर संक्षारक वातावरण के अधीन किया जाता है, विशेष रूप से रासायनिक प्रसंस्करण और पेट्रोलियम शोधन जैसे उद्योगों में।क्षरण सुरक्षा उपाय जैसे कोटिंगट्यूब शीट की स्थायित्व को बढ़ाने के लिए, आवरण या संक्षारण प्रतिरोधी सामग्रियों का प्रयोग किया जाता है।

3. ट्यूब लेआउट और पिचः ट्यूब शीट में ट्यूबों का लेआउट और पिच हीट एक्सचेंजर की गर्मी हस्तांतरण विशेषताओं को निर्धारित करने में महत्वपूर्ण भूमिका निभाते हैं।इंजीनियर द्रव प्रवाह के वितरण जैसे कारकों पर ध्यान देते हैंनलिका के अंदर पाइप के लेआउट को डिजाइन करते समय, गंदगी की प्रवृत्ति और सफाई की पहुंच।

4. ट्यूब शीट विस्तार डिजाइनःट्यूब शीट में ट्यूबों का उचित विस्तार ट्यूबों और ट्यूब शीट सामग्री के बीच अंतर थर्मल विस्तार की अनुमति देते हुए एक सुरक्षित जोड़ बनाए रखने के लिए महत्वपूर्ण हैतनाव संक्षारण क्रैकिंग या ट्यूब संयुक्त विफलता जैसे मुद्दों को रोकने के लिए विस्तार डिजाइन पर विशेष ध्यान दिया जाता है।

5. ट्यूब शीट का निरीक्षण और रखरखावः ट्यूब शीट का नियमित निरीक्षण और रखरखाव हीट एक्सचेंजर की निरंतर अखंडता सुनिश्चित करने के लिए आवश्यक है।जैसे कि अल्ट्रासोनिक परीक्षण या एड्डी करंट परीक्षण, का उपयोग ट्यूब शीट में दोषों या गिरावट का पता लगाने के लिए किया जा सकता है।

आवेदन

जहाज निर्माण उद्योग,

पेट्रोकेमिकल एवं गैस उद्योग,

बिजली उद्योग,

वाल्व उद्योग,

परियोजनाओं को जोड़ने वाले सामान्य पाइप आदि
