| उत्पत्ति के प्लेस: | चीन, कोरिया |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ASME , U STAMP , TEMA, PED, API, ABS, BV, LR, DNV-GL, CCS, ISO , TS, KR |
| मॉडल संख्या: | T9, X11CrMo9-1 + I, X11CrMo9-1 + NT , 1.7386, स्टील 629, TUZ10CD9, X12CrMo9-1,STBA 26 |
| न्यूनतम आदेश मात्रा: | 1pc |
|---|---|
| मूल्य: | 1----10000 USD |
| पैकेजिंग विवरण: | आयरन/प्लाई लकड़ी का केस, बंडल + टोपी |
| प्रसव के समय: | 7---75 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी |
| आपूर्ति की क्षमता: | 5000 टन / महीना |
| मानक: | एएसएमई SA213, एएसटीएम A213, एएसएमई SA335, एएसटीएम A335 | सामग्री का ग्रेड: | T9, X11CrMo9-1 + I, X11CrMo9-1 + NT , 1.7386, स्टील 629, TUZ10CD9, X12CrMo9-1,STBA 26 |
|---|---|---|---|
| आवेदन: | फायर फर्नेस, फायर्ड हीटर, रैफिनेट हीटर, एक्सट्रेक्ट हीटर, रिफाइनरी फर्नेस, रेडियंट ट्यूब, कन्वेक्शन | प्रकार: | सीमलेस ट्यूब, कॉइल ट्यूब, फिन ट्यूब |
| पैकिंग: | बंडल, प्लाई लकड़ी का मामला | एनडीटी: | MT, ET, UT, HT, PT, PMI |
| प्रमुखता देना: | रेडिएंट ट्यूब मिश्र धातु स्टील सीमलेस ट्यूब,आग हीटर मिश्र धातु स्टील सीमलेस ट्यूब,ASME SA213 T9 मिश्र धातु बॉयलर ट्यूब |
||

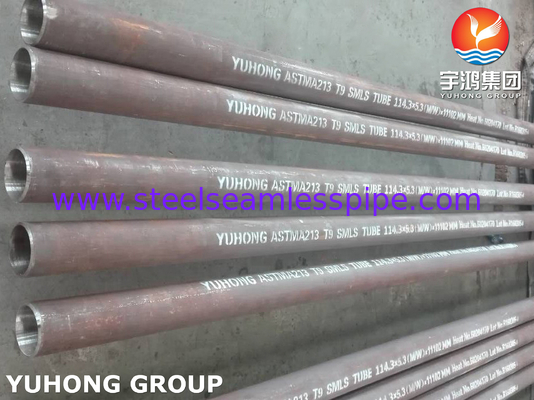

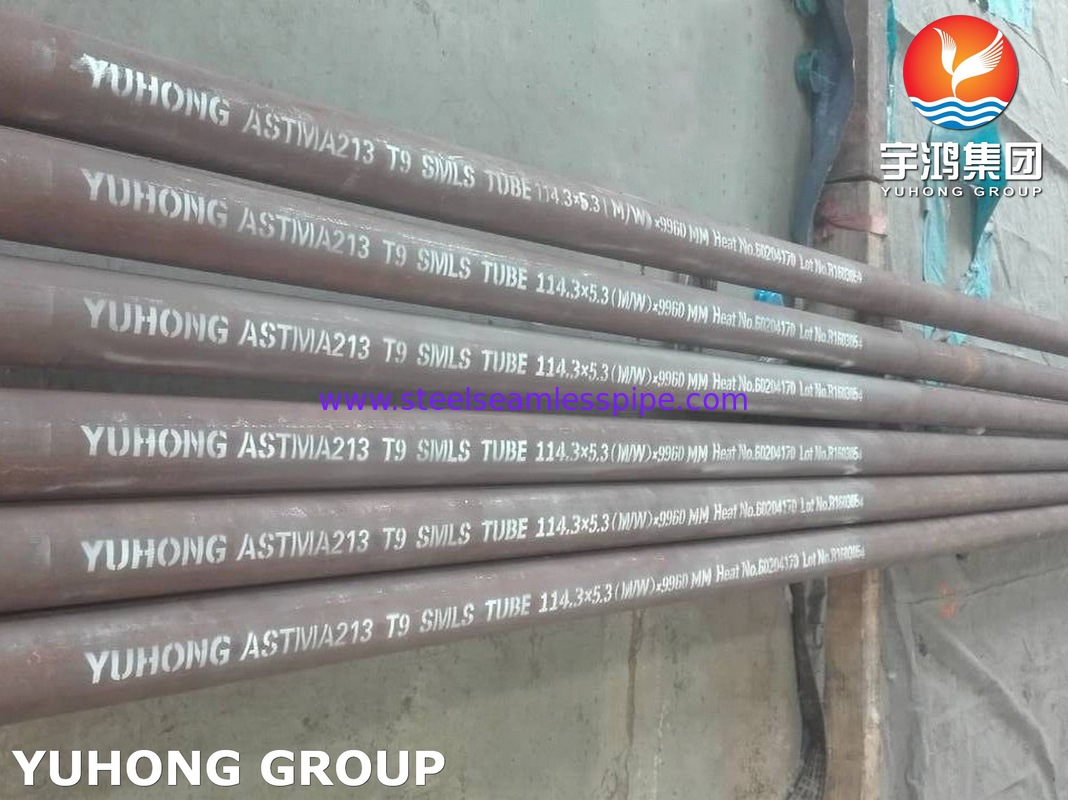

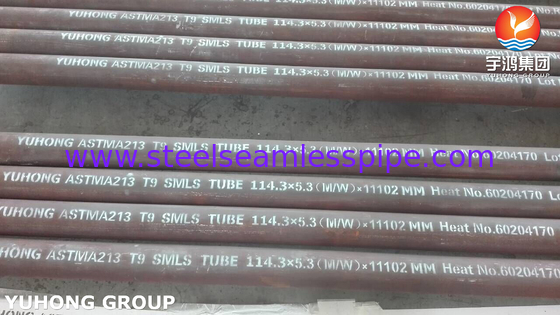

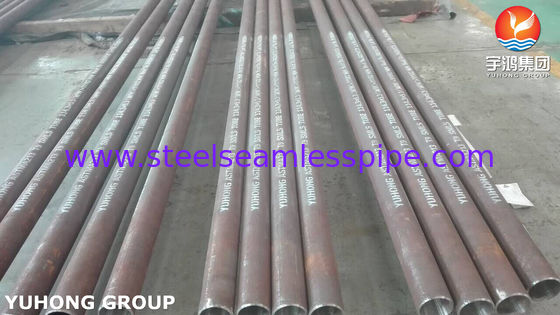

ASME SA213 T9 मिश्र धातु स्टील सीमलेस ट्यूब के लिए आग भट्ठी, आग हीटर, संवहन ट्यूब, विकिरण ट्यूब
Yuhong समूह विभिन्न उद्योगों के लिए बहुत सारे स्टील पाइप और ट्यूबों की आपूर्ति करता हैः
स्टेनलेस स्टील सीमलेस पाइप (ASME SA213 / ASTM A213, ASME A312/ ASTM A312, ASME SA376/ ASTM A376: TP304, TP304H, TP310H, TP310S, TP316L, TP316H, TP317L, TP321, TP321H, TP347, TP347H );
मिश्र धातु स्टील सीमलेस पाइप (ASME SA213/ASTM A213, ASME SA335/ASTM A335: P1, P11, P12, P22, P23, P5, P9, P91, P92, T1, T11, T12, T22, T23, T5, T9, T91, T92);
कार्बन स्टील सीमलेस पाइपःASME SA106 GR.B;
| परिष्कृत हीटर | तेल से चलने वाला हीटर |
| एक्सट्रैक्ट हीटर | गैस से चलने वाला हीटर |
| रिएक्टर | हेलिकल कॉइल से चलने वाला हीटर |
| विलायक | ऊर्ध्वाधर बेलनाकार प्रज्वलित हीटर |
| अंशक | रेडिएंट ट्यूब |
| रिफाइनरी भट्ठी | ट्यूब कॉइल |
| कच्चे तेल के हीटर | विकिरण ट्यूब कॉइल |
| वैक्यूम हीटर | इकोनॉमाइज़र |
| हाइड्रोट्रेटर हीटर | संवहन कॉइल |
| क्षैतिज ट्यूब केबिन हीटर | हुप-ट्यूब से चलने वाला हीटर |
ASTM A-213/A-213M, ASME SA-213/SA-213Mनिर्बाध फेरीटिक और ऑस्टेनिटिक मिश्र धातु-स्टील बोइलर, सुपरहीटर और हीट एक्सचेंजर ट्यूबों के लिए विनिर्देश
ASTM A-1016/A-1016M, ASME SA-1016/SA-1016Mफेरीटिक मिश्र धातु इस्पात, ऑस्टेनिटिक मिश्र धातु इस्पात और कम जंग वाले इस्पात ट्यूबों के लिए सामान्य आवश्यकताओं के लिए विनिर्देश
| रासायनिक घटक (%) | ||||||||||||
| ग्रेड | सी | एमएन | पी | एस | हाँ | सीआर | मो | वी | एनबी | एन | अल | अन्य |
| T9 | 0.15 | 0.30-0.60 | ≤0.025 | ≤0.025 | 0.25-1.0 | 8.0-10.0 | 0.90-1.10 | |||||
| ग्रेड | UNS संख्या | ताप उपचार प्रकार | ऑस्टेनिटाइजिंग/सॉल्यूशनिंग तापमान, मिनट या सीमा oF (oC) | सबक्रिटिकल एनीलिंग या टेम्परिंग तापमान, मिन या सीमा oF (oC) |
| T9 | K50400 | पूर्ण या आइसोथर्मल एनील सामान्यीकरण और टेम्परेचर | ... | 1250 (675) |
| यांत्रिक गुण | ||||
| ग्रेड | खिंचाव | उपज | लम्बाई | कठोरता |
| शक्ति (एमपीए) | शक्ति (एमपीए) | (%) | ||
| T9 | ≥415 | ≥205 | ≥30 | ≤ 89HRB |
| वायु प्रीहीटर: हीट एक्सचेंजर उपकरण जो धुआं गैसों में गर्मी का कुछ हिस्सा उपयोग करके बर्नरों को हवा की आपूर्ति का तापमान बढ़ाता है। |
| ब्रीचिंगः हुड जो संवहन खंड के बाहर निकलने पर धुआं गैस को इकट्ठा करता है। |
| ब्रिजःवॉल तापमान - रेडिएंट सेक्शन से बाहर निकलने वाली धुआं गैस का तापमान |
| थोक तापमानः किसी भी ट्यूब के क्रॉस सेक्शन पर प्रक्रिया द्रव का औसत तापमान। |
| केंद्र दीवार: विकिरण खंड में एक अपारदर्शी दीवार, जो इसे दो अलग-अलग कोशिकाओं में विभाजित करती है। |
| कॉइल: 180° रिटर्न बेंड से जुड़े सीधे ट्यूब की लंबाई की एक श्रृंखला, जो एक निरंतर मार्ग बनाती है जिसके माध्यम से प्रक्रिया द्रव गुजरता है और गर्म होता है। |
| संवहन खंड: हीटर का वह भाग, जिसमें ट्यूबों का एक बैंक होता है, जो गर्म धुआं गैसों से गर्मी प्राप्त करता है, मुख्य रूप से संवहन द्वारा। |
| कॉर्बलिंग: संकुचन खंड की साइड दीवारों से फैलने वाले संकीर्ण किनारे, जिससे संकुचन खंड की तरफ से धुआं गैसों के प्रवाह को रोका जा सके।दीवार और निकटतम ट्यूबों के बीच. |
| क्रॉसओवरःपाइपिंग जो प्रक्रिया द्रव को या तो बाहरी या आंतरिक रूप से हीटर के एक खंड से दूसरे में स्थानांतरित करती है। |
| डिमपर: एक स्टैक या नलिका के माध्यम से गैस के प्रवाह को विनियमित करने और हीटर में ड्राफ्ट को नियंत्रित करने के लिए एक उपकरण। |
| मसौदाः हीटर के अंदर किसी दिए गए बिंदु पर नकारात्मक दबाव (शून्य) आमतौर पर पानी के इंच में व्यक्त किया जाता है। |
| अतिरिक्त हवा - हीटर में हवा का प्रतिशत जो दहन के लिए आवश्यक स्टीकिओमेट्रिक मात्रा से अधिक है। |
| विस्तारित सतह - अधिक गर्मी हस्तांतरण क्षेत्र प्रदान करने के लिए संवहन खंड में नंगे ट्यूबों के बाहर की ओर जोड़ा गया सतह। |
| फिल्म - पाइप की दीवार के समीप स्थित एक पतली तरल पदार्थ परत जो लमीना प्रवाह में बनी रहती है, भले ही बल्क प्रवाह अशांत हो। |
| फिल्म तापमान - फिल्म में अधिकतम तापमान, ट्यूब की दीवार पर। |
| फायर बॉक्स - एक शब्द जिसका प्रयोग उस संरचना का वर्णन करने के लिए किया जाता है जो कि विकिरण रोल को घेरती है और जिसमें बर्नर बाहर निकलते हैं। |
| धुआं गैस - ईंधन के दहन से उत्पन्न होने वाले गैस उत्पादों का मिश्रण। |
| फोलिंग - गर्मी हस्तांतरण सतहों पर गंदगी, राख, सड या कोक्स की एक फिल्म का निर्माण, जिसके परिणामस्वरूप गर्मी प्रवाह के प्रतिरोध में वृद्धि होती है। |
| जबरन बहाव - बर्नरों में दहन हवा की आपूर्ति करने और बर्नरों के माध्यम से दबाव में गिरावट को दूर करने के लिए एक पंखे का उपयोग करना। |
| दहन हीटर दक्षता - कम हीटिंग मूल्य के आधार पर, दहन की गई गर्मी और दहन की गई गर्मी का अनुपात। |
| हेडर बॉक्स - कन्वेक्शन सेक्शन के अंत में स्थित वह कक्ष जहां हेडर स्थित हैं। |
| उपलब्ध गर्मी - दहन के उत्पादों (फ्यूज गैस) से अवशोषित गर्मी जब वे लौ के तापमान से एक दिए गए फ्यूज गैस तापमान तक ठंडा होते हैं। |
| गर्मी घनत्व - एक ट्यूब में प्रति इकाई क्षेत्रफल गर्मी हस्तांतरण की दर, आमतौर पर कुल बाहरी सतह क्षेत्रफल के आधार पर। |
| गर्मी कार्य - प्रक्रिया द्रव द्वारा अवशोषित कुल गर्मी, आमतौर पर एमबीटीयू/घंटे में व्यक्त की जाती है |
| प्रेरण प्रक्षेपण - स्टैक द्वारा आपूर्ति की जाने वाली अतिरिक्त प्रक्षेपण की तुलना में आवश्यक अतिरिक्त प्रक्षेपण प्रदान करने के लिए एक पंखे का उपयोग, संवहन अनुभाग के माध्यम से धुआं गैस खींचने के लिए, और किसी भी डाउनस्ट्रीम गर्मी वसूली उपकरण का उपयोग। |
| कम ताप मूल्य (LHV) - ईंधन के दहन की सैद्धांतिक गर्मी, जब धुआं गैस में पानी के संघनक की गर्मी के लिए कोई श्रेय नहीं लिया जाता है। |
| द्रव्यमान वेग - कॉइल के माध्यम से प्रवाह क्षेत्र की इकाई प्रति द्रव्यमान प्रवाह दर। विशिष्ट इकाइयां lb/s-sq. ft हैं। |
| प्राकृतिक प्रक्षेपण - प्रणाली जिसमें हीटर में दहन हवा और हीटर के माध्यम से धुआं गैस और स्टैक से बाहर ले जाने के लिए आवश्यक प्रक्षेपण केवल स्टैक प्रभाव द्वारा प्रदान किया जाता है। |
| शुद्ध ईंधन - वह ईंधन जो हीटर में आवश्यक होगा यदि कोई विकिरण हानि न हो। |
| एकतरफा फायर किए गए ट्यूब - हीटर की दीवार के समीप स्थित रेडिएंट सेक्शन ट्यूबों का केवल एक पक्ष सीधे बर्नर की लौ के संपर्क में होता है।ट्यूबों के पीछे की ओर विकिरण प्रतिबिंब/पुनः विकिरण से होता है।. |
| पास - एक कॉइल जो प्रसंस्करण द्रव को प्रज्वलित हीटर के इनपुट से आउटपुट तक ले जाती है। |
| उज्ज्वल खंड - वह भाग जिसमें ऊष्मा उच्च तापमान वाली धुआं गैस से विकिरण द्वारा मुख्य रूप से हीटर ट्यूबों में स्थानांतरित होती है। |
| सेवा कारक ∙ संचालन की निरंतरता का एक माप, आमतौर पर किसी समय अवधि के लिए कुल चलने वाले दिनों का अनुपात अवधि के कुल कैलेंडर दिनों के अनुपात में व्यक्त किया जाता है। |
| ढाल खंड - संवहन खंड की पहली दो ट्यूब पंक्तियाँ। |
| सूट ब्लोअर - उच्च दबाव वाली भाप का उपयोग करके ट्यूबों से सूट और राख को उड़ाने के लिए संवहन खंड में एक भाप भाला (आमतौर पर चलती) । |
| स्टैक - एक बेलनाकार स्टील, कंक्रीट या ईंट का खोल जो धुआं गैस को वायुमंडल में ले जाता है और आवश्यक ड्राफ्ट प्रदान करता है। |
| स्टैक प्रभाव - हीटर और/या स्टैक के अंदर उच्च तापमान वाली गैसों के स्तंभ के वजन और बाहरी हवा के समकक्ष स्तंभ के वजन के बीच का अंतर,आमतौर पर ऊंचाई के प्रति फुट पानी के इंच में व्यक्त किया जाता है. |
| स्टैक तापमान - धुआं गैस का तापमान जब वह संवहन अनुभाग या स्टैक से सीधे ऊपर की ओर हवा के प्रीहीटर को छोड़ता है। |
| दो तरफ़े से प्रज्वलित नलिकाएं - उज्ज्वल अनुभाग नलिकाएं जो दोनों तरफ से बर्नरों से प्रत्यक्ष विकिरण के संपर्क में हैं। |
