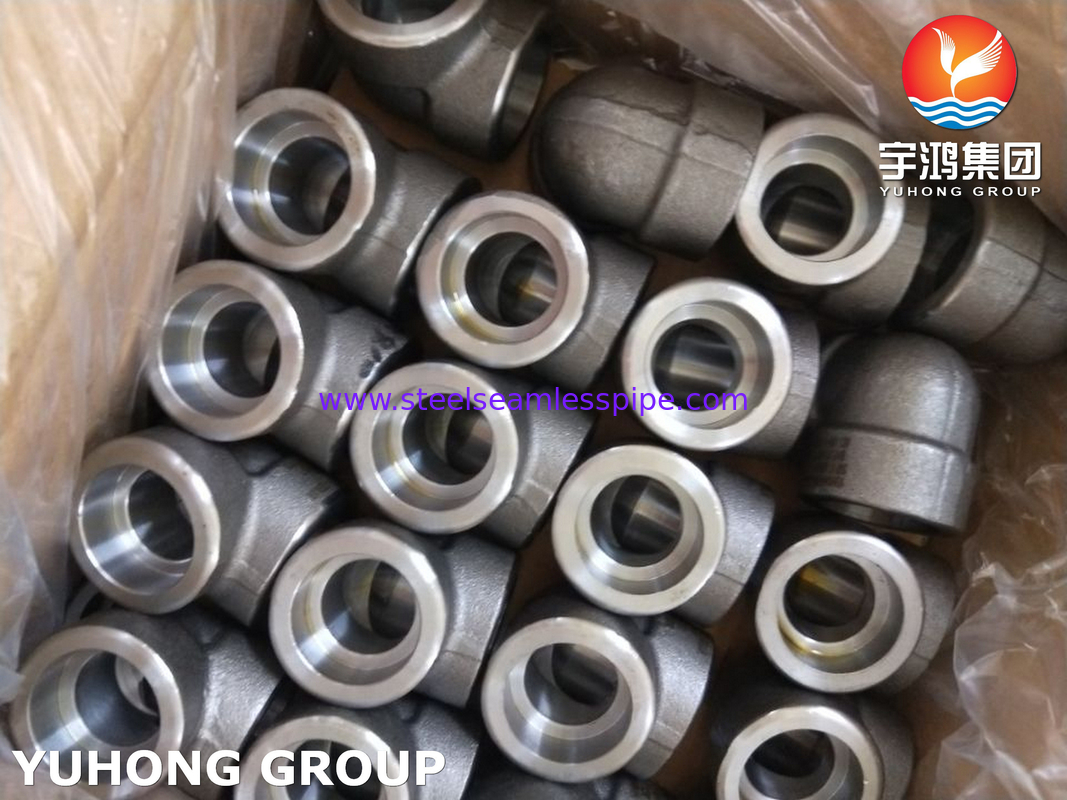

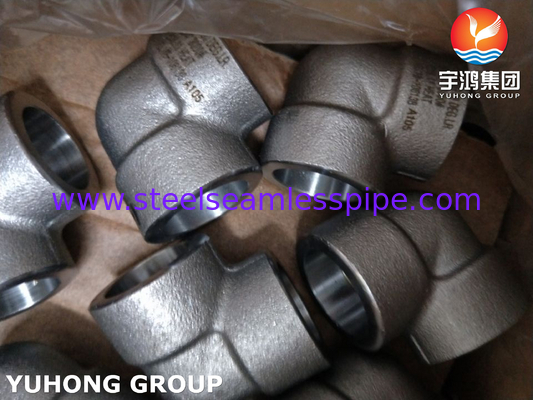

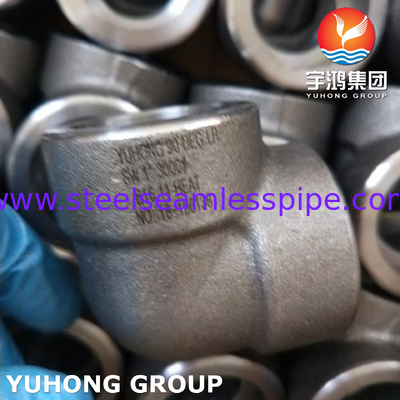

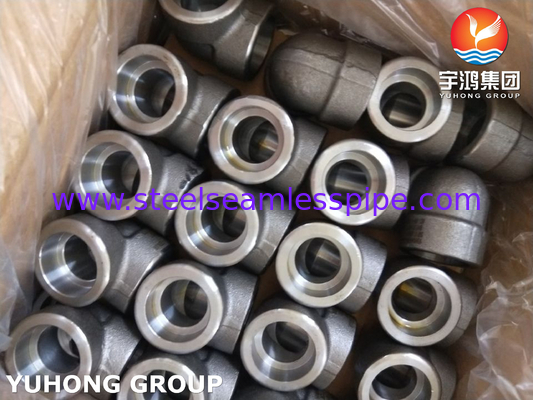

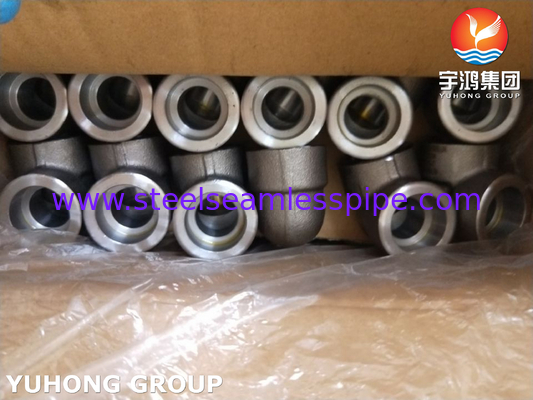

ASTM A105 कार्बन स्टील फिटिंग, सॉकेट वेल्ड 90Deg LR कोहनी 3000LBS, ASME B16.11
एएसटीएम ए105पाइपिंग अनुप्रयोगों के लिए कार्बन स्टील फोर्जिंग के लिए एक मानक विनिर्देश है। यह विभिन्न प्रकार के घटकों जैसे कि फ्लैंग्स, फिटिंग, वाल्व और उच्च तापमान सेवा में उपयोग किए जाने वाले अन्य भागों को कवर करता है। सॉकेट वेल्ड कार्बन स्टील कोहनी एक प्रकार का फोर्ज फिटिंग है जिसका उपयोग पाइपिंग सिस्टम में प्रवाह की दिशा बदलने के लिए किया जाता है।वे सोकेट वेल्ड अंत के साथ पाइप कनेक्ट करने के लिए डिजाइन कर रहे हैं फिटिंग के recessed क्षेत्र में पाइप डालने और फिर फिलेट वेल्डिंग इसे जगह में डालकर.ये कार्बन स्टील कोहनी ASTM A105 जैसी सामग्री से बने होते हैं और उच्च दबाव और उच्च तापमान अनुप्रयोगों के लिए उपयुक्त होते हैं। वे विभिन्न कोणों में उपलब्ध हैं (जैसे, 45 डिग्री,90 डिग्री) विभिन्न पाइप संरचनाओं को समायोजित करने के लिए.
एएसटीएम ए१०५ कार्बन स्टील के फोर्ज फिटिंग विभिन्न उद्योगों के लिए पाइप सिस्टम में उपयोग किए जाने वाले उच्च गुणवत्ता वाले घटक हैं। ये फिटिंग ASTM A105 कार्बन स्टील से फोर्ज किए जाते हैं,जो उच्च दबाव और उच्च तापमान अनुप्रयोगों में अपनी ताकत और बहुमुखी प्रतिभा के लिए जाना जाता एक आम सामग्री है.एएसटीएम ए105 कार्बन स्टील फोर्जेड फिटिंग में कोहनी, टी, युग्मन, संघ, टोपी, प्लग और अधिक जैसे उत्पादों की एक विस्तृत श्रृंखला शामिल है।वे लीक-प्रूफ कनेक्शन प्रदान करने के लिए और मांग की परिस्थितियों में उत्कृष्ट प्रदर्शन प्रदान करने के लिए बनाया गया है.
कार्बन स्टील सॉकेट वेल्ड फिटिंग की विशेषताएंः
1उच्च शक्तिःएएसटीएम ए१०५ एसडब्ल्यू कार्बन स्टील फिटिंग में उच्च शक्ति होती है और उच्च दबाव अनुप्रयोगों के लिए उपयुक्त होती है।
2संक्षारण प्रतिरोधी:कार्बन स्टील सॉकेट वेल्ड फिटिंग अक्सर संक्षारण प्रतिरोधी होते हैं, खासकर जब उपयुक्त पाइपिंग सामग्री और कोटिंग के साथ उपयोग किया जाता है।
3. आसान स्थापनाःसॉकेट वेल्ड फिटिंग स्थापित करना आसान है और एक मजबूत, रिसाव प्रतिरोधी जोड़ प्रदान करता है।
4लागत प्रभावी:एएसटीएम ए105 एसडब्ल्यू कार्बन स्टील फिटिंग अन्य सामग्रियों की तुलना में लागत प्रभावी हैं, जो उन्हें विभिन्न अनुप्रयोगों के लिए एक लोकप्रिय विकल्प बनाते हैं।
5बहुमुखी अनुप्रयोग: इन फिटिंग का उपयोग तेल और गैस, रासायनिक प्रसंस्करण, विद्युत उत्पादन आदि सहित कई उद्योगों में किया जाता है।
6दीर्घायु:इन फिटिंग का जीवनकाल लंबा होता है और वे पहनने और फाड़ने का सामना कर सकते हैं, जिससे वे विभिन्न अनुप्रयोगों के लिए एक टिकाऊ विकल्प बन जाते हैं।
7व्यापक उपलब्धताःएएसटीएम A105 SW कार्बन स्टील फिटिंग व्यापक रूप से उपलब्ध हैं और विभिन्न आपूर्तिकर्ताओं से आसानी से प्राप्त की जा सकती हैं।
8मानकों का अनुपालन:इन फिटिंग का निर्माण एएसटीएम मानकों के अनुसार किया जाता है, जिससे गुणवत्ता और विश्वसनीयता सुनिश्चित होती है।
9उच्च तापमान के प्रतिरोधःकार्बन स्टील फिटिंग में उच्च पिघलने का बिंदु होता है और उच्च तापमान का सामना कर सकते हैं, जिससे वे उच्च तापमान अनुप्रयोगों में उपयोग के लिए उपयुक्त होते हैं।
10बहुमुखी अनुप्रयोग:इन फिटिंग का उपयोग तेल और गैस, रासायनिक प्रसंस्करण, विद्युत उत्पादन आदि सहित कई उद्योगों में किया जाता है।
विनिर्देशः
| आयाम |
एएसएमई 16.11, MSS SP-79, MSS SP-95, 83, 95, 97, BS 3799 |
| विनिर्देश |
ASTM A105, ASME SA105 |
| आकार |
चौथाई से चार |
| वर्ग |
3000 पाउंड, 6000 पाउंड, 9000 पाउंड |
| कोहनी प्रकार |
सोकेट वेल्ड (एस/डब्ल्यू) और स्क्रूड (एससीआरडी) ️ एनपीटी, बीएसपी, बीएसपीटी |
| प्रपत्र |
45/90/180Deg लंबी त्रिज्या/छोटी त्रिज्या सोकेट वेल्ड कोहनी |
| मूल्यवर्धित सेवाएं |
गर्म डुबकी गैल्वनाइजिंग, इपॉक्सी और एफबीई कोटिंग, इलेक्ट्रो पॉलिशिंग, रेत ब्लास्टिंग, थ्रेडिंग, सोल्डरिंग |
| उत्पादन ग्रेड |
स्टेनलेस स्टील, मिश्र धातु स्टील, डुप्लेक्स, निकेल मिश्र धातु, कम तापमान स्टील, कार्बन स्टील, कप्रो निकेल |
रासायनिक संरचना ((%):
| C (अधिकतम) |
एमएन |
पी ((मैक्स) |
S ((मैक्स) |
हाँ |
घनत्व (max) |
अधिकतम |
Cr ((Max) |
मो ((मैक्स) |
V ((Max) |
| 0.35 |
0.6-1.05 |
0.035 |
0.04 |
0.1-0.35 |
0.4 |
0.4 |
0.3 |
0.12 |
0.12 |
यांत्रिक गुण:
| तन्य शक्ति न्यूनतम |
प्रतिफल शक्ति न्यूनतम. |
लम्बाई न्यूनतम |
क्षेत्रफल में कमी, मिन. |
कठोरता |
| एमपीए |
क्सि |
एमपीए |
क्सि |
% |
% |
एचबीडब्ल्यू |
| 485 |
70 |
250 |
36 |
22 |
30 |
137-187 |
अनुप्रयोग:
एएसटीएम ए१०५ सॉकेट वेल्ड कार्बन स्टील फिटिंग का उपयोग आमतौर पर विभिन्न उद्योगों में उनकी उच्च शक्ति, स्थायित्व और संक्षारण प्रतिरोध के कारण किया जाता है।एएसटीएम ए105 एसडब्ल्यू कार्बन स्टील फिटिंग के कुछ सामान्य अनुप्रयोगों में शामिल हैंः:
1. तेल और गैस उद्योगःइन फिटिंग का उपयोग तेल रिफाइनरियों, पेट्रोकेमिकल संयंत्रों और गैस प्रसंस्करण सुविधाओं में तेल, गैस और अन्य हाइड्रोकार्बन ले जाने वाले पाइप सिस्टम के लिए किया जाता है।
2रासायनिक प्रसंस्करण:एएसटीएम ए१०५ सॉकेट वेल्ड फिटिंग रासायनिक संयंत्रों के लिए आदर्श हैं जहां संक्षारक तरल पदार्थों को पाइप सिस्टम के माध्यम से ले जाया जाता है।
3विद्युत उत्पादन:इनका उपयोग विद्युत संयंत्रों में पाइप सिस्टम के लिए किया जाता है जो उच्च तापमान और दबाव पर भाप, पानी और अन्य तरल पदार्थों को संभालते हैं।
4नौसेना निर्माण:ASTM A105 सॉकेट वेल्ड फिटिंग का उपयोग जहाजों और समुद्री जहाजों पर विभिन्न पाइपिंग प्रणालियों के लिए जहाज निर्माण में किया जाता है।
5निर्माण उद्योग:इन फिटिंग का उपयोग नलसाजी, हीटिंग और वेंटिलेशन सिस्टम के निर्माण परियोजनाओं में किया जाता है। इनका उपयोग एचवीएसी सिस्टम में पाइप और नलिकाओं को जोड़ने के लिए भी किया जाता है।
6जल उपचार संयंत्र:इन फिटिंग्स को पानी और अपशिष्ट जल के वितरण और उपचार के लिए जल उपचार संयंत्रों में अनुप्रयोग मिलते हैं।
7खाद्य एवं पेय उद्योग:एएसटीएम ए१०५ सॉकेट वेल्ड फिटिंग का उपयोग खाद्य प्रसंस्करण संयंत्रों में किया जाता है जहां स्वच्छ पाइपिंग प्रणालियों की आवश्यकता होती है।
