| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| मॉडल संख्या: | एएसटीएम ए312 टीपी304, टीपी304एल, टीपी316एल, टीपी317एल, टीपी321, टीपी347, टीपी347 |
| न्यूनतम आदेश मात्रा: | 500 किलो |
|---|---|
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | ग्राहकों की आवश्यकताओं के अनुसार/लकड़ी के मामले पैकिंग/लोहे के मामले पैकिंग |
| प्रसव के समय: | 15-30 दिन |
| भुगतान शर्तें: | टी/टी, एल/सी नजर में |
| आपूर्ति की क्षमता: | प्रति माह 500 टन |
| सामग्री का ग्रेड: | टीपी304, टीपी304एल, टीपी316एल, टीपी317एल, टीपी321, टीपी347, टीपी347 | मानक: | एएसटीएम ए312, जेआईएसटी 3459, गोस्ट 9941, एन 10216-5, डीआईएन 17456 |
|---|---|---|---|
| प्रमाणपत्र: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 | तृतीय पक्ष निरीक्षण: | एसजीएस, टीयूवी, बीवी, जीएल, डीएनवी, एबीएस, एलआर |
| आवेदन: | हीट एक्सचेंजर, कंडेनसर, बाष्पीकरणकर्ता | फिन की ऊंचाई: | 12.7 मिमी से 30 मिमी या अनुकूलित |
| पंख की लंबाई: | अनुकूलित | फिन पिच: | अनुकूलित |
| फिन मोटाई: | 1.2 मिमी से 2.5 मिमी या अनुकूलित | फिन प्रकार: | लौवर, सादा, दाँतेदार, एचएफडब्ल्यू |
| सामग्री: | तांबा, एल्यूमिनियम, स्टेनलेस स्टील, मिश्र धातु इस्पात, कार्बन स्टील | आकार: | गोल, चौकोर, आयत |
| ट्यूब सामग्री: | तांबा, एल्यूमिनियम, स्टेनलेस स्टील, मिश्र धातु इस्पात, कार्बन स्टील | ||
| प्रमुखता देना: | 11Cr स्टेनलेस स्टील ट्यूब,TP347 उच्च आवृत्ति वेल्डेड फिन ट्यूब,बॉयलर उच्च आवृत्ति वेल्डेड फिन ट्यूब |
||

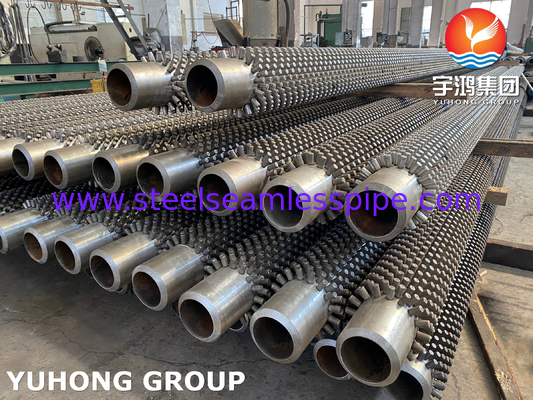

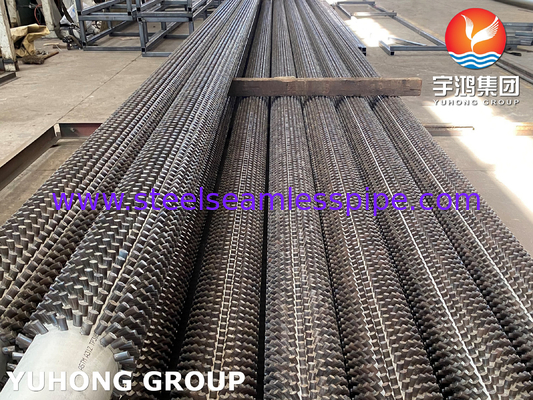

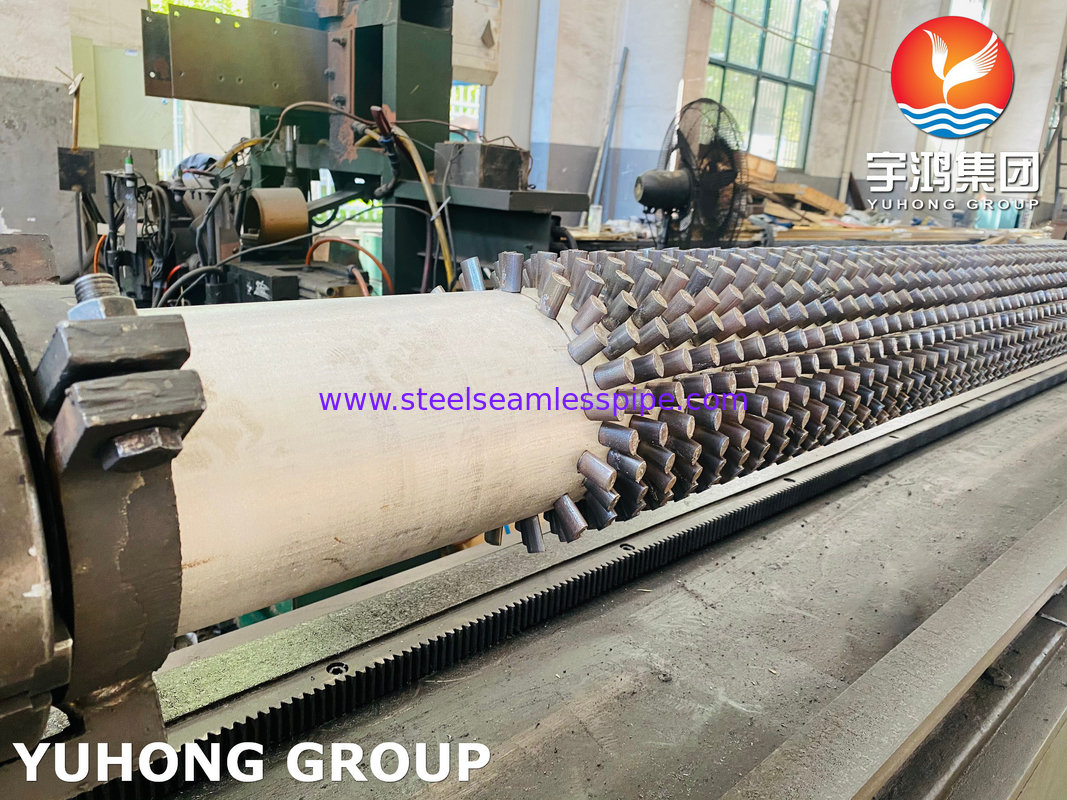

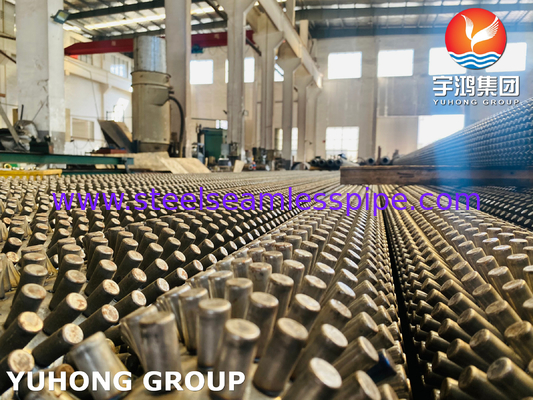

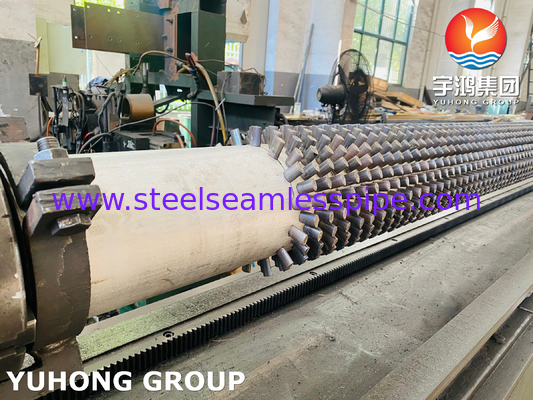

TP347 फायर हीटर के लिए स्टड फिन ट्यूब हाई फ्रीक्वेंसी वेल्डिंग टाइप 11Cr पिन
स्टड्ड फिनेड ट्यूबHF प्रतिरोध वेल्डिंग आमतौर पर 400 kHz की आवृत्ति का उपयोग करता है। पंख को ट्यूब के चारों ओर लपेटा जाता है और लगातार वेल्डेड होता है।पंख पट्टी ट्यूब पर सर्पिल में घुमाया जाता है और लगातार सर्पिल जड़ के साथ आधार ट्यूब के लिए उच्च आवृत्ति विद्युत प्रक्रिया के साथ वेल्डेडपंख पट्टी को ट्यूब के चारों ओर मोल्ड करते समय तनाव के अधीन रखा जाता है और क्षैतिज रूप से सीमित किया जाता है, इस प्रकार यह सुनिश्चित किया जाता है कि पट्टी बेस ट्यूब की सतह के साथ मजबूत संपर्क में है।निरंतर वेल्डिंग बिंदु पर लागू किया जाता है जहां पंख पट्टी गैस धातु चाप वेल्डिंग प्रक्रिया का उपयोग करके ट्यूब व्यास के चारों ओर झुकने के लिए शुरू होता है.
दी गई नली या नली के आकार के लिए, नली की लंबाई की इकाई प्रति आवश्यक गर्मी हस्तांतरण सतह क्षेत्र को उपयुक्त पंख की ऊंचाई निर्धारित करके प्राप्त किया जा सकता है,पंखुड़ी की मोटाई और/या पंखुड़ियों की संख्या लंबाई के प्रति मीटर.
बेस ट्यूब का विवरण
पंख विवरण
स्टड ट्यूबों की विशेषताएं
सीमलेस स्टील ट्यूब मुख्य रूप से बॉयलर और भट्टियों में उपयोग किए जाते हैं। ज्यादातर संक्षारक वातावरण में उपयोग किया जाता है। पेट्रोकेमिकल उद्योग में, घने कच्चे तेल को स्पाइक ट्यूब के माध्यम से पारित किया जाता है।गर्मी ट्यूब के बाहर से उत्पन्न होती हैट्यूब के दूसरे छोर पर, हमें तरल उत्पाद मिलता है, जिसे बाद में प्रसंस्करण के लिए भेजा जाता है।
स्टड ट्यूब का उपयोग पानी के ट्यूब बॉयलर में भी किया जाता है। वे पानी को गर्म करने में मदद करते हैं। स्टड ट्यूब अंडाकार आकार के होते हैं और बॉयलर में वेल्डेड होते हैं।
घुमावदार पाइपों का प्रयोग नंगे पाइपों के उपयोग को कम करता है क्योंकि एक घुमावदार पाइप की हीट ट्रांसफर सतह 4 से 10 नंगे पाइपों की हीट ट्रांसफर सतह की जगह ले सकती है।
घुमावदार ट्यूबों का उपयोग उन स्थानों पर किया जा सकता है जहां कठोर ईंधन का उपयोग किया जाता है जो पर्यावरण को नुकसान पहुंचा सकते हैं। जंग को रोकने के लिए,स्टड पाइप की बाहरी सतह को एक सुरक्षात्मक परत से लेपित या इलाज किया जा सकता है.
रिवेटेड ट्यूबों का उपयोग सोडा एश बॉयलर और फ्लुइडिज़ेड बेड रिएक्टरों में भी किया जाता है क्योंकि वे कटाव को कम करते हैं।
इनका उपयोग इस्पात मिलों, एयर कूलर, बिजली संयंत्रों, हीट एक्सचेंजर आदि में भी किया जाता है।
स्टड पाइप का आकार और सामग्री
| ट्यूब ओवरडोजः | 25 से 355.6 (मिमी) | 1~14 NPS |
| ट्यूब वॉल थकः | 3.5~28.6 (मिमी) | 0.14~1.1 |
| ट्यूब की लंबाईः | ≤25,000 (मिमी) | ≤ 82 फीट |
| स्टड डायः | 6 से 25.4 (मिमी) | 0.23~1 |
| स्टड ऊंचाईः | 10~50.8 (मिमी) | 0.4~2 |
| स्टड पिच: | 8~30 (मिमी) | 0.3~1.2 |
| स्टड आकारः | बेलनाकार, अण्डाकार, गोल, लेंस प्रकार | |
| स्टड से ट्यूब सतह कोणः | ऊर्ध्वाधर, कोणीय, बिखरे हुए पंक्तियाँ | |
| स्टड सामग्रीः |
सीएस (सबसे आम ग्रेड Q235B है) एस.एस. (सबसे आम ग्रेड AISI 304, 316, 409, 410, 321,347 हैं) ए.एस. |
|
| ट्यूब सामग्रीः |
सी.एस. (सबसे आम ग्रेड A106 Gr.B है) एस.एस. (सबसे आम ग्रेड टीपी304, 316, 321, 347 हैं) ए.एस. (सबसे आम ग्रेड टी/पी5 हैं,9,11,22,91 |
|
| * इस तालिका का उपयोग हमारी क्षमताओं के लिए एक सामान्य गाइड के रूप में किया जाता है, कृपया किसी अन्य अनुकूलित मामलों के लिए हमें कॉल करें। | ||
आवेदन
विद्युत उद्योग
पेट्रोकेमिकल उद्योग
कागज उद्योग
अन्य क्षेत्र
