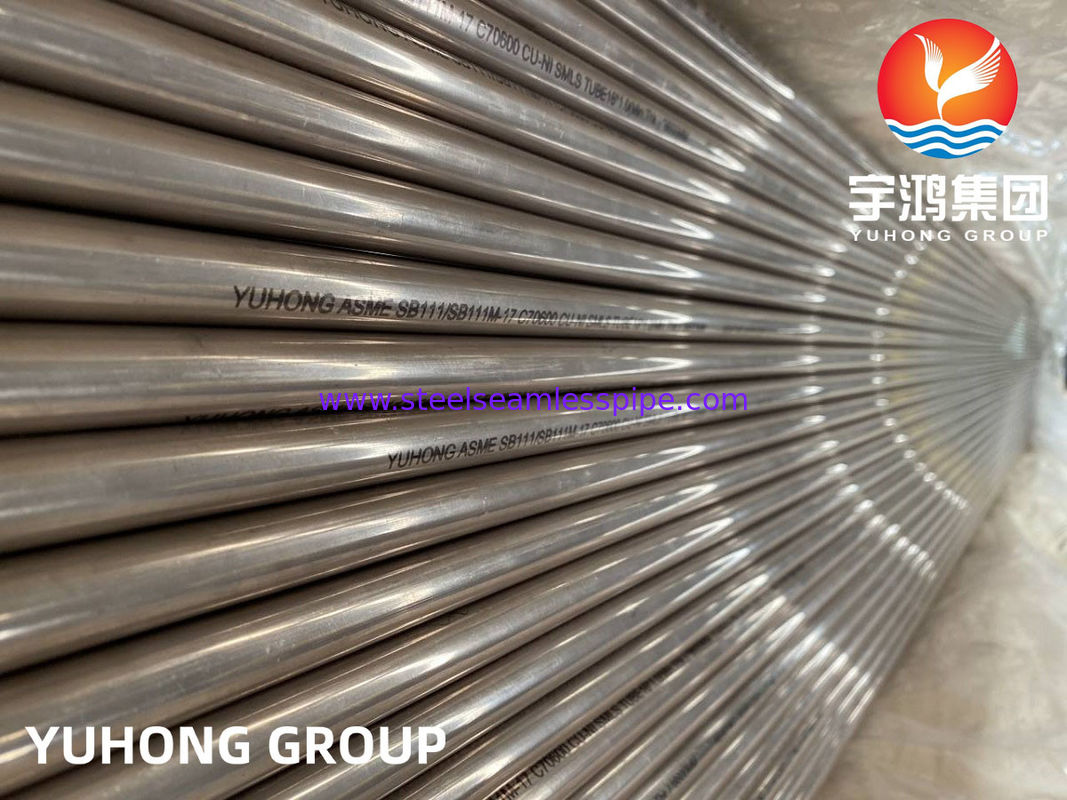

तांबा मिश्र धातु सीमलेस ट्यूब ASME B111 CuNi 90/10 C70600 15 मिमी 25 मिमी 50 मिमी जल उपचार एयर कूलर हीटर

तांबा मिश्र धातु सीमलेस ट्यूब ASME B111 CuNi 90/10 C70600 15 मिमी 25 मिमी 50 मिमी जल उपचार एयर कूलर हीटर

  • तांबा मिश्र धातु सीमलेस ट्यूब ASME B111 CuNi 90/10 C70600 15 मिमी 25 मिमी 50 मिमी जल उपचार एयर कूलर हीटर
  • तांबा मिश्र धातु सीमलेस ट्यूब ASME B111 CuNi 90/10 C70600 15 मिमी 25 मिमी 50 मिमी जल उपचार एयर कूलर हीटर
  • तांबा मिश्र धातु सीमलेस ट्यूब ASME B111 CuNi 90/10 C70600 15 मिमी 25 मिमी 50 मिमी जल उपचार एयर कूलर हीटर
  • तांबा मिश्र धातु सीमलेस ट्यूब ASME B111 CuNi 90/10 C70600 15 मिमी 25 मिमी 50 मिमी जल उपचार एयर कूलर हीटर
  • तांबा मिश्र धातु सीमलेस ट्यूब ASME B111 CuNi 90/10 C70600 15 मिमी 25 मिमी 50 मिमी जल उपचार एयर कूलर हीटर
तांबा मिश्र धातु सीमलेस ट्यूब ASME B111 CuNi 90/10 C70600 15 मिमी 25 मिमी 50 मिमी जल उपचार एयर कूलर हीटर
उत्पाद विवरण:
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: YUHONG HOLDING GROUP
प्रमाणन: ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008
मॉडल संख्या: सी44300, सी68700, सी70600, सी71500
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: 100 किग्रा
मूल्य: बातचीत योग्य
पैकेजिंग विवरण: लकड़ी के बॉक्स पैकेज
प्रसव के समय: 15-20 दिन
भुगतान शर्तें: एल/सी, टी/टी
आपूर्ति की क्षमता: ग्राहक के अनुरोध के अनुसार
संपर्क करें
सभी उत्पाद
स्टेनलेस स्टील सीमलेस पाइप (277)
स्टेनलेस स्टील सीमलेस ट्यूब (269)
डुप्लेक्स स्टेनलेस स्टील पाइप (128)
डुप्लेक्स स्टेनलेस स्टील ट्यूब (27)
सुई ट्यूब (86)
फिन ट्यूब (596)
उष्मा का आदान प्रदान करने वाला (10)
हीट एक्सचेंजर ट्यूब (419)
हीट एक्सचेंजर ट्यूब बंडल (37)
हीट एक्सचेंजर ट्यूबशीट (117)
हीट एक्सचेंजर बफ़ल (35)
एयर कूलर (7)
दबाव पोत (2)
स्टेनलेस स्टील वेल्डेड पाइप (57)
स्टेनलेस स्टील वेल्डेड ट्यूब (113)
निकल मिश्र धातु पाइप (258)
निकल मिश्र धातु ट्यूब (75)
कॉपर मिश्र धातु ट्यूब (210)
मिश्र धातु इस्पात ट्यूब (173)
टाइटेनियम ट्यूब (9)
ब्राइट एनील्ड ट्यूब (153)
बॉयलर ट्यूब (138)
स्टील फिटिंग (784)
स्टील निकला हुआ किनारा (574)
अन्य (384)
विस्तृत उत्पाद विवरण
सामग्री: सी44300, सी68700, सी70600, सी71500 मानक: एएसटीएम बी111, एएसटीएम बी88, एएसटीएम बी288, एएसटीएम बी688
उत्पादों का प्रकार: सीमलेस ट्यूब, वेल्डेड ट्यूब, कॉपर फिटिंग, कॉपर फिन ट्यूब टीपीआई: बीवी, एसजीएस, आईईआई, मूडी, ....
पैकेज: प्लाई-वुडन केस / आयरन केस /
प्रमुखता देना:

एयर कूलर कॉपर एलॉय ट्यूब

,

C70600 तांबा मिश्र धातु सीमलेस ट्यूब

,

15 मिमी तांबा मिश्र धातु सीमलेस ट्यूब



कॉपर मिश्र धातु सीमलेस ट्यूब ASME B111 CuNi 90/10 C70600 15 मिमी 25 मिमी 50 मिमी जल उपचार एयर कूलर हीटर



एएसटीएम बी-111-89ए / एएसएमई एसबी-111-89ए

तांबा और तांबा मिश्र धातु सीमलेस कंडेनसर ट्यूब और फेरूल




1 विस्तार

1.1 यह विनिर्देश सतह कंडेनसर, बाष्पीकरणकर्ता और हीट एक्सचेंजर्स में उपयोग के लिए 31/8 इंच तक के तांबे और विभिन्न तांबा मिश्र धातुओं के सीमलेस ट्यूब और फेरूल स्टॉक को शामिल करता है, जिसमें डायमीटर भी शामिल है।इस अनुप्रयोग के लिए ट्यूब सामान्यतः निम्नलिखित तांबे या तांबे की मिश्रधातु से बनाई जाती हैं:




ताँबा या ताँबा मिश्रधातु पिछलाओय उपयोग धातु का प्रकार
यूएनएस नं पदनाम
C10200 का अवशिष्ट डीऑक्सीडेंट के बिना ऑक्सीजन मुक्त
C12000 डीएलपी फॉस्फोरिक्सित, कम अवशिष्ट फॉस्फोरस
सी12200 डीएचपी फॉस्फोराइज्ड, उच्च अवशिष्ट फॉस्फोरस
सी14200 डीपीए फॉस्फोराइज्ड, आर्सेनिक
सी19200 - फोफोराइज्ड, 1% आयरन
सी23000 - लाल पीतल
सी28000 - मंट्ज़ धातु
सी44300 - एडमिरल्टी मेटल्स, बी, सी, और डी
सी44400 - -
सी44500 - -
सी60800 - अल्युमीनियम कांस्य
सी68700 - एल्यूमिनियम पीतल, बी
सी70400 - 95-5 कॉपर-निकेल
सी70600 - 90-10 कॉपर-निकेल
सी71000 - 80-20 कॉपर-निकेल
सी71500 - 70-30 कॉपर-निकेल
सी71640 - तांबा-निकेल-लौह-मैंगनीज
C72200 - -



1.2 चेतावनी - उपयोग और निपटान में पारा एक निश्चित स्वास्थ्य खतरा है (12.1 देखें।)



कॉपर मिश्र धातु यूएनएस नं. कॉपर प्लस नामित तत्व % मिनट।
सी60800 99.5
सी70400 99.5
सी70600 99.5
सी71000 99.5
सी71500 99.5
सी71640 99.5
C72200 99.8





तांबे की मिश्रधातुओं के लिए जिसमें ज़िनिक को शेष के रूप में निर्दिष्ट किया गया है।अंतर के रूप में तांबा या जस्ता लिया जा सकता है

विश्लेषण किए गए सभी तत्वों के योग और 100% के बीच



तालिका 1 रासायनिक आवश्यकताएँ

संघटन, %
तांबा या तांबा मिश्र धातु UNS नं. कॉपरए टिन अल्युमीनियम निकेल, कोबाल्ट सहित लीड, अधिकतम लोहा जस्ता मैंगनीस हरताल सुरमा फास्फोरस क्रो
मियम		 अन्य नामित तत्व
C10200 99.95 मिनट - - - - - - - - - - - -
C12000 99.90 मिनट - - - - - - - - - 0.004-0.012 - -
सी12200 99.9 मिनट - - - - - - - - - 0.015-0.040 - -
सी14200 99.40 मिनट - - - - - - - 0.15-0.50 - 0.015-0.040 - -
सी19200 98.7 मिनट - - - - 0.8-1.2 - - 0.15-0.50 - 0.01-0.04 - -
सी23000 84.0-86.0 - - - 0.05 0.05 अधिकतम अवशेष - - - - - -
सी28000 59.0-63.0 - - - 0.30 0.07 अधिकतम शेष - - - - - -
सी44300 70.0-73.0 0.9-1.2 - - 0.07 0.06 अधिकतम शेष - 0.02-0.06 - - - -
सी44400 70.0-73.0 0.9-1.2 - - 0.07 0.06 अधिकतम शेष - - 0.02-0.10 - - -
सी44500 70.0-73.0 0.9-1.2 - - 0.07 0.06 अधिकतम शेष - - - 0.02-0.10 - -
सी60800 शेष - 5.0-6.5 - 0.10 0.10 अधिकतम - - 0.02-0.35 - - - -
सी68700 76.0-79.0 - 1.8-2.5 - 0.07 0.06 अधिकतम शेष - 0.02-0.10 - - - -
सी70400 शेष -   4.8-6.2 0.05 1.3-1.7 1.0अधिकतम 0.30-0.8 - - - - -
सी70600 शेष -   9.0-11.0 0.05बी 1.0-1.8 1.0अधिकतमबी 1.0अधिकतम - - बी - बी
सी71000 शेष -   19.0-23.0 0.05बी 0.50-1.0 1.0अधिकतमबी 1.0अधिकतम - - बी - बी
सी71500 शेष -   29.0-33.0 0.05बी 0.40-1.0 1.0अधिकतमबी 1.0अधिकतम - - बी - बी
सी71640 शेष -   29.0-32.0 0.05बी 1.7-2.3 1.0अधिकतमबी 1.5-2.5 - - बी - बी
C72200 शेष -   15.0-18.0 0.05बी 0.50-1.0 1.0अधिकतमबी 1.0अधिकतम - - बी 0.30
-0.70		 बी



एतांबा (चांदी सहित),
बीजब उत्पाद बाद के वेल्डिंग अनुप्रयोगों के लिए है, और क्रेता द्वारा निर्दिष्ट किया गया है, तो जस्ता अधिकतम 0.50% होगा,
सीसा 0.02% अधिकतम, फॉस्फोरस 0.02% अधिकतम, सल्फर 0.02% अधिकतम, और कार्बन 0.05% अधिकतम।
जब तालिका 1 के सभी तत्वों का विश्लेषण किया जाता है, तो उनका योग निम्नलिखित तालिका में दिखाया जाएगा।



कॉपर मिश्र धातु यूएनएस नं. कॉपर प्लस नामित तत्व।% न्यूनतम
सी23000 99.8
सी28000 99.7
सी44300 99.6
सी44400 99.6
सी44500 99.6
सी68700 99.5



तालिका 2 तन्य आवश्यकताएँ


तांबा या तांबा मिश्र धातु UNS नं. स्वभाव पदनाम तन्य शक्ति न्यूनतम केएसआईए नम्य होने की क्षमताबीमिन केएसआईए 2 इंच में बढ़ाव, न्यूनतम%
मानक पूर्व
सी10200, सी12000, सी12200, सी14200 एच55 प्रकाशयुक्त 36 30 ...
सी10200, सी12000, सी12200, सी14200 एच80 कड़ी मेहनत से तैयार की गई 45 40 ...
सी19200 061 annealed 38 12 ...
सी23000 061 annealed 40 12 ...
सी28000 061 annealed 50 20 ...
सी44300, सी44400, सी44500 061 annealed 45 15 ...
सी60800 061 annealed 50 19 ...
सी68700 061 annealed 50 18 ...
सी70400 061 annealed 38 12 ...
सी70400 एच55 प्रकाशयुक्त 40 30 ...
सी70600 061 annealed 40 15 ...
सी70600 एच55 प्रकाशयुक्त 45 35 ...
सी71000 061 annealed 45 16 ...
सी71500 061 annealed 52 18 ...
सी71500 - - - - -
दीवार की मोटाई 0.048 इंच तक, सम्मिलित एचआर50 खींचा हुआ, तनाव से मुक्त 72 50 12
दीवार की मोटाई 0.048 इंच से अधिक। एचआर50 खींचा हुआ, तनाव से मुक्त 72 50 15
सी71640 061 annealed 63 25 ...
सी71640 एचआर50 खींचा, तनाव से राहत मिली 81 58 ...
C72200 061 annealed 45 16 ...
C72200 एच55 प्रकाशयुक्त 50 30 ...


तालिका 3 विस्तार आवश्यकताएँ


स्वभाव पदनाम तांबा या तांबा मिश्र धातु UNS नं. मूल बाहरी व्यास के प्रतिशत में, Tbue बाहरी व्यास का विस्तार
मानक पूर्व
061










 		 annealed










 		 सी19200 30
सी23000 20
सी28000 15
सी44300,सी44400,सी44500 20
सी60800 20
सी68700 20
सी70400 30
सी70600 30
सी71000 30
सी71500 30
सी71640 30
C72200 30
एच55


 		 प्रकाशयुक्त


 		 सी10200,सी12000,सी12200 20
सी14200 20
सी70400 20
सी70600 20
C72200 20
एचआर50 खींचा, तनाव से राहत मिली सी71500 20
कड़ी मेहनत से तैयार किया गया, अंत में एनील्ड किया गया सी10200,सी12000,सी14200 30


तालिका 4 पायदान गहराई


ट्यूब दीवार की मोटाई, में। ट्यूब का बाहरी व्यास, इंच।
¼ से ¾ से अधिक, सम्मिलित ¾ से 1 ¼ से अधिक, सम्मिलित 1¼ से 3⅓ से अधिक, सम्मिलित।
0.017-0.032 से अधिक 0.005 0.006 0.007
0.032-0.049, सम्मिलित 0.006 0.006 0.0075
0.049-0.083, सम्मिलित 0.007 0.0075 0.008
0.083-0.109, सम्मिलित 0.0075 0.0085 0.0095
0.109-0.120, सम्मिलित 0.009 0.009 0.011


तालिका 5 ड्रिल किए गए छिद्रों का व्यास


ट्यूब का बाहरी व्यास, इंच। ड्रिल किए गए छिद्रों का व्यास, में। ड्रिल नं.
¼-¾, सहित 0.025 72
¾-1 से अधिक, शामिल 0.031 68
1-1¼ से अधिक, सम्मिलित 0.036 64
1¼-1½ से अधिक, सम्मिलित 0.042 58
1½-1¾ से अधिक, सम्मिलित .0046 56
1¾-2 से अधिक, सम्मिलित 0.052 55


हाइड्रोस्टैटिक परीक्षण - प्रत्येक ट्यूब रिसाव का सबूत दिखाए बिना, एक आंतरिक हाइड्रोस्टैटिक दबाव बनाए रखेगी
सामग्री को 7000 पीएसआई के फाइबर तनाव के अधीन करने के लिए पर्याप्त है, जो पतले खोखले के लिए निम्नलिखित समीकरण द्वारा निर्धारित किया गया है
तनाव में सिलेंडर.जब तक ऐसा निर्दिष्ट न किया गया हो, ट्यूब को 1000psi से अधिक के हाइड्रोस्टैटिक दबाव पर परीक्षण करने की आवश्यकता नहीं है।

पी = 2एसटी/(डी-0.8टी) जहां:
पी = हाइड्रोस्टैटिक दबाव, पीएसआईजी।
टी = ट्यूब दीवार की मोटाई, इंच।
डी = ट्यूब का बाहरी व्यास।में और
एस = सामग्री का स्वीकार्य तनाव, पीएसआई।

तालिका 6 व्यास सहनशीलता


बाहरी व्यास, अंदर दीवार की मोटाई, में.
0.020ए
0.022
0.025
0.028		 0.032 0.035 0.042 0.049 और अधिक
व्यास सहिष्णुता, प्लस और माइनस, में।
0.500 तक, सम्मिलित 0.003 0.0025 0.0025 0.0025 0.0025
0.500-0.740 से अधिक, सम्मिलित 0.0040 0.004 0.004 0.0035 0.003
0.500-7.40 से अधिक, सम्मिलित 0.0060 0.006 0.005 0.0045 0.004
0.740-1.000 से अधिक, सम्मिलित ... 0.009 0.008 0.006 0.045
1.250-1.375 से अधिक, सम्मिलित ... ... ... 0.008 0.005
1.375-2.000 से अधिक, सम्मिलित ... ... ... ... 0.006


इस कॉलम में सहिष्णुता केवल हल्के खींचे और खींचे गए गुस्से पर लागू होती है।
एनील्ड टेम्पर्स के लिए सहनशीलता निर्माता और क्रेता के बीच सहमति के अनुसार होगी।

तालिका 7 दीवार की मोटाई सहनशीलता, प्लस और माइनस इन।


दीवार की मोटाई, में. बाहरी व्यास, अंदर.
⅛ से ⅝ तक, शामिल ⅝ से 1 तक, सम्मिलित 1 से 2 से अधिक, सम्मिलित
0.020, 0.032 सहित 0.003 0.003 ...
0.032, 0.035 सहित 0.003 0.003 0.004
0.035, 0.058 सहित 0.004 0.0045 0.0045
0.058, 0.083 सहित 0.0045 0.005 0.005
0.083, 0.120 सहित 0.005 0.0065 0.0065
0.120, 0.134 सहित 0.007 0.007 0.0075


तालिका 8 लंबाई सहनशीलता


निर्दिष्ट लंबाई, फ़ुट सहिष्णुता, सभी प्लस, में।
15 तक 3/32
15-20 से अधिक, सहित 1/8
20-30 से अधिक, सहित 5/32
30-60 से अधिक, सहित 3/8
60-100 से अधिक, सहितए 1/2


ए100 फीट से अधिक लंबाई वाले कंडेनसर ट्यूब वर्तमान मांग में नहीं हैं।लंबाई के लिए सहनशीलता मान विकसित किए जाएंगे
जैसा कि अनुभव बताता है।0.020 की दीवार मोटाई में लंबाई के लिए सहिष्णुता मान।से 0.032 सहमति के अनुसार होगा
निर्माता या आपूर्तिकर्ता और क्रेता के बीच।


नली।बाहरी व्यास, अंदर सहनशीलता
⅝ तक, सम्मिलित 0.010 इंच
⅝ से अधिक 0.016 इंच/इंच.व्यास का


असहमति के मामले में, इस विनिर्देश में गिनाए गए गुण और रासायनिक संरचनाएं,
निम्नलिखित एएसटीएम विधियों के अनुसार निर्धारित किया जाए:


परीक्षा एएसटीएम पदनाम
रासायनिक विश्लेषण बी 170ए,ई53,ई54,ई62,ई75,ई478
अनाज आकार E112
विस्तार (पिन परीक्षण) बी153
मरक्यूरस नाइट्रेट बी154
तनाव ई8
ग़ैर विध्वंसक जांच E243


एविशिष्टता बी170 का संदर्भ उसके अनुबंध में सुझाई गई रासायनिक विधियों से है।
जब ई-1 समिति ने तांबे में निम्न-स्तरीय अशुद्धियों की जांच के लिए तरीकों का परीक्षण और प्रकाशन किया है।
विशिष्टता बी 170 अनुबंध समाप्त कर दिया जाएगा।

परिशिष्ट (अनिवार्य सूचना)

X1.तांबे और तांबे की मिश्रधातुओं का घनत्व

X1.1 इस विनिर्देश द्वारा कवर किए गए मिश्र धातुओं का घनत्व तालिका X1.1 में दिया गया है।

तालिका X1.1 घनत्व

तांबा या तांबा मिश्र धातु UNS नं. घनत्व, lb.in.3
C10100,C10200,C10300,C10800,C12000,C12200,C14200 0.323
सी19200 0.320
सी23000 0.316
सी28000 0.303
सी44300,सी44400,सी44500 0.308
सी60800 0.295
सी61300,सी61400 0.285
सी68700 0.301
सी70400 0.323
सी70600 0.323
सी71000 0.323
सी71500 0.323
सी71640 0.323
C72200 0.323
एएसटीएम बी-111-89ए / एएसएमई एसबी-111-89ए

तांबा और तांबा मिश्र धातु सीमलेस कंडेनसर ट्यूब और फेरूल





1 विस्तार


1.1 यह विनिर्देश सतह कंडेनसर, बाष्पीकरणकर्ता और हीट एक्सचेंजर्स में उपयोग के लिए 31/8 इंच तक के तांबे और विभिन्न तांबा मिश्र धातुओं के सीमलेस ट्यूब और फेरूल स्टॉक को शामिल करता है, जिसमें डायमीटर भी शामिल है।इस अनुप्रयोग के लिए ट्यूब सामान्यतः निम्नलिखित तांबे या तांबे की मिश्रधातु से बनाई जाती हैं:




ताँबा या ताँबा मिश्रधातु पिछलाओय उपयोग धातु का प्रकार
यूएनएस नं पदनाम
C10200 का अवशिष्ट डीऑक्सीडेंट के बिना ऑक्सीजन मुक्त
C12000 डीएलपी फॉस्फोरिक्सित, कम अवशिष्ट फॉस्फोरस
सी12200 डीएचपी फॉस्फोराइज्ड, उच्च अवशिष्ट फॉस्फोरस
सी14200 डीपीए फॉस्फोराइज्ड, आर्सेनिक
सी19200 - फोफोराइज्ड, 1% आयरन
सी23000 - लाल पीतल
सी28000 - मंट्ज़ धातु
सी44300 - एडमिरल्टी मेटल्स, बी, सी, और डी
सी44400 - -
सी44500 - -
सी60800 - अल्युमीनियम कांस्य
सी68700 - एल्यूमिनियम पीतल, बी
सी70400 - 95-5 कॉपर-निकेल
सी70600 - 90-10 कॉपर-निकेल
सी71000 - 80-20 कॉपर-निकेल
सी71500 - 70-30 कॉपर-निकेल
सी71640 - तांबा-निकेल-लौह-मैंगनीज
C72200 - -



1.2 चेतावनी - उपयोग और निपटान में पारा एक निश्चित स्वास्थ्य खतरा है (12.1 देखें।)



कॉपर मिश्र धातु यूएनएस नं. कॉपर प्लस नामित तत्व % मिनट।
सी60800 99.5
सी70400 99.5
सी70600 99.5
सी71000 99.5
सी71500 99.5
सी71640 99.5
C72200 99.8


तांबे की मिश्रधातुओं के लिए जिसमें ज़िनिक को शेष के रूप में निर्दिष्ट किया गया है।अंतर के रूप में तांबा या जस्ता लिया जा सकता है

विश्लेषण किए गए सभी तत्वों के योग और 100% के बीच


तालिका 1 रासायनिक आवश्यकताएँ

संघटन, %
तांबा या तांबा मिश्र धातु UNS नं. कॉपरए टिन अल्युमीनियम निकेल, कोबाल्ट सहित लीड, अधिकतम लोहा जस्ता मैंगनीस हरताल सुरमा फास्फोरस क्रो
मियम		 अन्य नामित तत्व
C10200 99.95 मिनट - - - - - - - - - - - -
C12000 99.90 मिनट - - - - - - - - - 0.004-0.012 - -
सी12200 99.9 मिनट - - - - - - - - - 0.015-0.040 - -
सी14200 99.40 मिनट - - - - - - - 0.15-0.50 - 0.015-0.040 - -
सी19200 98.7 मिनट - - - - 0.8-1.2 - - 0.15-0.50 - 0.01-0.04 - -
सी23000 84.0-86.0 - - - 0.05 0.05 अधिकतम अवशेष - - - - - -
सी28000 59.0-63.0 - - - 0.30 0.07 अधिकतम शेष - - - - - -
सी44300 70.0-73.0 0.9-1.2 - - 0.07 0.06 अधिकतम शेष - 0.02-0.06 - - - -
सी44400 70.0-73.0 0.9-1.2 - - 0.07 0.06 अधिकतम शेष - - 0.02-0.10 - - -
सी44500 70.0-73.0 0.9-1.2 - - 0.07 0.06 अधिकतम शेष - - - 0.02-0.10 - -
सी60800 शेष - 5.0-6.5 - 0.10 0.10 अधिकतम - - 0.02-0.35 - - - -
सी68700 76.0-79.0 - 1.8-2.5 - 0.07 0.06 अधिकतम शेष - 0.02-0.10 - - - -
सी70400 शेष -   4.8-6.2 0.05 1.3-1.7 1.0अधिकतम 0.30-0.8 - - - - -
सी70600 शेष -   9.0-11.0 0.05बी 1.0-1.8 1.0अधिकतमबी 1.0अधिकतम - - बी - बी
सी71000 शेष -   19.0-23.0 0.05बी 0.50-1.0 1.0अधिकतमबी 1.0अधिकतम - - बी - बी
सी71500 शेष -   29.0-33.0 0.05बी 0.40-1.0 1.0अधिकतमबी 1.0अधिकतम - - बी - बी
सी71640 शेष -   29.0-32.0 0.05बी 1.7-2.3 1.0अधिकतमबी 1.5-2.5 - - बी - बी
C72200 शेष -   15.0-18.0 0.05बी 0.50-1.0 1.0अधिकतमबी 1.0अधिकतम - - बी 0.30
-0.70		 बी


एतांबा (चांदी सहित),
बीजब उत्पाद बाद के वेल्डिंग अनुप्रयोगों के लिए है, और क्रेता द्वारा निर्दिष्ट किया गया है, तो जस्ता अधिकतम 0.50% होगा,
सीसा 0.02% अधिकतम, फॉस्फोरस 0.02% अधिकतम, सल्फर 0.02% अधिकतम, और कार्बन 0.05% अधिकतम।
जब तालिका 1 के सभी तत्वों का विश्लेषण किया जाता है, तो उनका योग निम्नलिखित तालिका में दिखाया जाएगा।



कॉपर मिश्र धातु यूएनएस नं. कॉपर प्लस नामित तत्व।% न्यूनतम
सी23000 99.8
सी28000 99.7
सी44300 99.6
सी44400 99.6
सी44500 99.6
सी68700 99.5


तालिका 2 तन्य आवश्यकताएँ


तांबा या तांबा मिश्र धातु UNS नं. स्वभाव पदनाम तन्य शक्ति न्यूनतम केएसआईए नम्य होने की क्षमताबीमिन केएसआईए 2 इंच में बढ़ाव, न्यूनतम%
मानक पूर्व
सी10200, सी12000, सी12200, सी14200 एच55 प्रकाशयुक्त 36 30 ...
सी10200, सी12000, सी12200, सी14200 एच80 कड़ी मेहनत से तैयार की गई 45 40 ...
सी19200 061 annealed 38 12 ...
सी23000 061 annealed 40 12 ...
सी28000 061 annealed 50 20 ...
सी44300, सी44400, सी44500 061 annealed 45 15 ...
सी60800 061 annealed 50 19 ...
सी68700 061 annealed 50 18 ...
सी70400 061 annealed 38 12 ...
सी70400 एच55 प्रकाशयुक्त 40 30 ...
सी70600 061 annealed 40 15 ...
सी70600 एच55 प्रकाशयुक्त 45 35 ...
सी71000 061 annealed 45 16 ...
सी71500 061 annealed 52 18 ...
सी71500 - - - - -
दीवार की मोटाई 0.048 इंच तक, सम्मिलित एचआर50 खींचा हुआ, तनाव से मुक्त 72 50 12
दीवार की मोटाई 0.048 इंच से अधिक। एचआर50 खींचा हुआ, तनाव से मुक्त 72 50 15
सी71640 061 annealed 63 25 ...
सी71640 एचआर50 खींचा, तनाव से राहत मिली 81 58 ...
C72200 061 annealed 45 16 ...
C72200 एच55 प्रकाशयुक्त 50 30 ...


तालिका 3 विस्तार आवश्यकताएँ


स्वभाव पदनाम तांबा या तांबा मिश्र धातु UNS नं. मूल बाहरी व्यास के प्रतिशत में, Tbue बाहरी व्यास का विस्तार
मानक पूर्व
061










 		 annealed










 		 सी19200 30
सी23000 20
सी28000 15
सी44300,सी44400,सी44500 20
सी60800 20
सी68700 20
सी70400 30
सी70600 30
सी71000 30
सी71500 30
सी71640 30
C72200 30
एच55


 		 प्रकाशयुक्त


 		 सी10200,सी12000,सी12200 20
सी14200 20
सी70400 20
सी70600 20
C72200 20
एचआर50 खींचा, तनाव से राहत मिली सी71500 20
कड़ी मेहनत से तैयार किया गया, अंत में एनील्ड किया गया सी10200,सी12000,सी14200 30


तालिका 4 पायदान गहराई


ट्यूब दीवार की मोटाई, में। ट्यूब का बाहरी व्यास, इंच।
¼ से ¾ से अधिक, सम्मिलित ¾ से 1 ¼ से अधिक, सम्मिलित 1¼ से 3⅓ से अधिक, सम्मिलित।
0.017-0.032 से अधिक 0.005 0.006 0.007
0.032-0.049, सम्मिलित 0.006 0.006 0.0075
0.049-0.083, सम्मिलित 0.007 0.0075 0.008
0.083-0.109, सम्मिलित 0.0075 0.0085 0.0095
0.109-0.120, सम्मिलित 0.009 0.009 0.011


तालिका 5 ड्रिल किए गए छिद्रों का व्यास


ट्यूब का बाहरी व्यास, इंच। ड्रिल किए गए छिद्रों का व्यास, में। ड्रिल नं.
¼-¾, सहित 0.025 72
¾-1 से अधिक, शामिल 0.031 68
1-1¼ से अधिक, सम्मिलित 0.036 64
1¼-1½ से अधिक, सम्मिलित 0.042 58
1½-1¾ से अधिक, सम्मिलित .0046 56
1¾-2 से अधिक, सम्मिलित 0.052 55


हाइड्रोस्टैटिक परीक्षण - प्रत्येक ट्यूब रिसाव का सबूत दिखाए बिना, एक आंतरिक हाइड्रोस्टैटिक दबाव बनाए रखेगी
सामग्री को 7000 पीएसआई के फाइबर तनाव के अधीन करने के लिए पर्याप्त है, जो पतले खोखले के लिए निम्नलिखित समीकरण द्वारा निर्धारित किया गया है
तनाव में सिलेंडर.जब तक ऐसा निर्दिष्ट न किया गया हो, ट्यूब को 1000psi से अधिक के हाइड्रोस्टैटिक दबाव पर परीक्षण करने की आवश्यकता नहीं है।

पी = 2एसटी/(डी-0.8टी) जहां:
पी = हाइड्रोस्टैटिक दबाव, पीएसआईजी।
टी = ट्यूब दीवार की मोटाई, इंच।
डी = ट्यूब का बाहरी व्यास।में और
एस = सामग्री का स्वीकार्य तनाव, पीएसआई।

तालिका 6 व्यास सहनशीलता


बाहरी व्यास, अंदर दीवार की मोटाई, में.
0.020ए
0.022
0.025
0.028		 0.032 0.035 0.042 0.049 और अधिक
व्यास सहिष्णुता, प्लस और माइनस, में।
0.500 तक, सम्मिलित 0.003 0.0025 0.0025 0.0025 0.0025
0.500-0.740 से अधिक, सम्मिलित 0.0040 0.004 0.004 0.0035 0.003
0.500-7.40 से अधिक, सम्मिलित 0.0060 0.006 0.005 0.0045 0.004
0.740-1.000 से अधिक, सम्मिलित ... 0.009 0.008 0.006 0.045
1.250-1.375 से अधिक, सम्मिलित ... ... ... 0.008 0.005
1.375-2.000 से अधिक, सम्मिलित ... ... ... ... 0.006


इस कॉलम में सहिष्णुता केवल हल्के खींचे और खींचे गए गुस्से पर लागू होती है।
एनील्ड टेम्पर्स के लिए सहनशीलता निर्माता और क्रेता के बीच सहमति के अनुसार होगी।

तालिका 7 दीवार की मोटाई सहनशीलता, प्लस और माइनस इन।


दीवार की मोटाई, में. बाहरी व्यास, अंदर.
⅛ से ⅝ तक, शामिल ⅝ से 1 तक, सम्मिलित 1 से 2 से अधिक, सम्मिलित
0.020, 0.032 सहित 0.003 0.003 ...
0.032, 0.035 सहित 0.003 0.003 0.004
0.035, 0.058 सहित 0.004 0.0045 0.0045
0.058, 0.083 सहित 0.0045 0.005 0.005
0.083, 0.120 सहित 0.005 0.0065 0.0065
0.120, 0.134 सहित 0.007 0.007 0.0075



तालिका 8 लंबाई सहनशीलता


निर्दिष्ट लंबाई, फ़ुट सहिष्णुता, सभी प्लस, में।
15 तक 3/32
15-20 से अधिक, सहित 1/8
20-30 से अधिक, सहित 5/32
30-60 से अधिक, सहित 3/8
60-100 से अधिक, सहितए 1/2



ए100 फीट से अधिक लंबाई वाले कंडेनसर ट्यूब वर्तमान मांग में नहीं हैं।लंबाई के लिए सहनशीलता मान विकसित किए जाएंगे
जैसा कि अनुभव बताता है।0.020 की दीवार मोटाई में लंबाई के लिए सहिष्णुता मान।से 0.032 सहमति के अनुसार होगा
निर्माता या आपूर्तिकर्ता और क्रेता के बीच।


नली।बाहरी व्यास, अंदर सहनशीलता
⅝ तक, सम्मिलित 0.010 इंच
⅝ से अधिक 0.016 इंच/इंच.व्यास का


असहमति के मामले में, इस विनिर्देश में गिनाए गए गुण और रासायनिक संरचनाएं,
निम्नलिखित एएसटीएम विधियों के अनुसार निर्धारित किया जाए:


परीक्षा एएसटीएम पदनाम
रासायनिक विश्लेषण बी 170ए,ई53,ई54,ई62,ई75,ई478
अनाज आकार E112
विस्तार (पिन परीक्षण) बी153
मरक्यूरस नाइट्रेट बी154
तनाव ई8
ग़ैर विध्वंसक जांच E243


एविशिष्टता बी170 का संदर्भ उसके अनुबंध में सुझाई गई रासायनिक विधियों से है।
जब ई-1 समिति ने तांबे में निम्न-स्तरीय अशुद्धियों की जांच के लिए तरीकों का परीक्षण और प्रकाशन किया है।
विशिष्टता बी 170 अनुबंध समाप्त कर दिया जाएगा।

परिशिष्ट (अनिवार्य सूचना)

X1.तांबे और तांबे की मिश्रधातुओं का घनत्व

X1.1 इस विनिर्देश द्वारा कवर किए गए मिश्र धातुओं का घनत्व तालिका X1.1 में दिया गया है।

तालिका X1.1 घनत्व

तांबा या तांबा मिश्र धातु UNS नं. घनत्व, lb.in.3
C10100,C10200,C10300,C10800,C12000,C12200,C14200 0.323
सी19200 0.320
सी23000 0.316
सी28000 0.303
सी44300,सी44400,सी44500 0.308
सी60800 0.295
सी61300,सी61400 0.285
सी68700 0.301
सी70400 0.323
सी70600 0.323
सी71000 0.323
सी71500 0.323
सी71640 0.323
C72200 0.323


सामग्री तुलना तालिकाएँ (एएसटीएम →केएस, जेआईएस, डीआईएन, बीएस, एनबीएन, एनएफ, यूएनआई)


एएसटीएम मानक यूएनएस नं. कोरिया/जापान जर्मन ब्रीटैन का आईएसओ
केएस/जेआईएस प्रतीक केएस/जेआईएस नंबर डीआईएन प्रकार डीआईएन नंबर सामग्री संख्या बीएस नंबर बीएस ग्रेड टिप्पणी आईएसओ प्रकार आईएसओ नंबर
बी 111 कॉपर और कॉपर-मिश्र धातु सीमलेस कंडेनसर ट्यूब और फेरूल स्टॉक
सी44300 सी44300 सी4430टी/सी4430टी डी5301/एच3300 CuZn28Sn 1785   2871 सीजेड111   CuZn28Sn1 आर1337
सी68700 सी68700 सी6870टी/सी6870टी डी5301/एच3300 CuZN20Al 1785   2871 CZ110   CuZn20Al2 426-आई
सी70600 सी70600 सी7060टी/सी7060टी डी5301/एच3300 CuNi10Fe1Mn 17664   2871 सीएन102   CuNi10Fe1Mn 429
सी71000 सी71000 सी7100टी/सी7100टी डी5301/एच3300
सी71500 सी71500 सी7150टी/सी7150टी डी5301/एच3300 CuNi30Mn1Fe 17664   2871 CN107   CuNi30Mn1Fe
सी71640 सी71640 सी7164टी/सी7164टी डी5301/एच3300 CuNi30Fe2Mn2 17664   2871 CN108   CuN



तांबा मिश्र धातु सीमलेस ट्यूब ASME B111 CuNi 90/10 C70600 15 मिमी 25 मिमी 50 मिमी जल उपचार एयर कूलर हीटर 0

टैग:

निकल मिश्र धातु ट्यूब,

तांबा मिश्र धातु पाइप,

तांबा निकल पाइप

सम्पर्क करने का विवरण
Yuhong Group Co.,Ltd

व्यक्ति से संपर्क करें: Naty Shen

दूरभाष: 008613738423992

फैक्स: 0086-574-88017980

हम करने के लिए सीधे अपनी जांच भेजें (0 / 3000)

अन्य उत्पादों
पेट्रोलियम उद्योग के लिए ASME SB111 UNS C68700 O61 सीमलेस एल्यूमीनियम पीतल ट्यूब
पेट्रोलियम उद्योग के लिए ASME SB111 UNS C68700 O61 सीमलेस एल्यूमीनियम पीतल ट्यूब

Standard: ASTM B111, ASME SB111

सामग्री का ग्रेड: UNS C68700 O61

Outside Diameter: 2mm~114.3mm

Wall Thickness: 0.7-10mm
कॉपर लेपित बंडी ट्यूब कॉपर ब्रेज़्ड डबल-वॉल लो कार्बन स्टील ट्यूब ऑटो पार्ट्स के लिए
कॉपर लेपित बंडी ट्यूब कॉपर ब्रेज़्ड डबल-वॉल लो कार्बन स्टील ट्यूब ऑटो पार्ट्स के लिए

Product Name: Copper Coated Bundy Tube

Types: Single Wall, Double Wall

Material Grade: SPCC, BHG2

Diameter Sizes: 4.76-12.7mm
एएसटीएम बी 111 सी 70600 सीमलेस यू ट्यूब कॉपर निकल 90/10 कॉपर मिश्र धातु झुकने
एएसटीएम बी 111 सी 70600 सीमलेस यू ट्यूब कॉपर निकल 90/10 कॉपर मिश्र धातु झुकने

मानक: एएसटीएम, डीआईएन, जेआईएस, आदि।

Length: Customized

मोटाई: 0.4-30mm, 1.0mm, 0.6mm-2500mm, 1mm-60mm, 0.6-25 मिमी

Product name: Stainless Steel Pipe, 304 304L 316 316L 321 310S Stainless Steel Welded/Seamless Tube, Factory Direct Sales Stainless Steel Pipe For Electric Heating Element, Seamless Stainless Steel Pipe/Tube
एएसटीएम बी 111 सी 70600 सीमलेस ट्यूब कॉपर निकल मिश्र धातु 90/10 झुकने यू ट्यूब
एएसटीएम बी 111 सी 70600 सीमलेस ट्यूब कॉपर निकल मिश्र धातु 90/10 झुकने यू ट्यूब

Standard: ASTM, AISI, GB, DIN, JIS

Length: 3000mm-6000mm, 6 Meters or customized, 18000max., 11.8m or as required., 8m

मोटाई: 0.4-30mm, 1.0mm, 0.6mm-2500mm, 1mm-60mm, 0.6-25 मिमी

Outer diameter: 6-630mm, Customized, 6-762mm, 6-860mm;, 6mm-630mm
ASME SB111 / ASTM B111 C68700 तांबा मिश्र धातु सीमलेस ट्यूब
ASME SB111 / ASTM B111 C68700 तांबा मिश्र धातु सीमलेस ट्यूब

Application: Boiler Tube

Standard: SB111 / B111

प्रमाणपत्र: ABS, DNV-GL, BV, LR, KR, CCS, PED, TUV, ISO9001, AD2000

DNT: ET , UT , PT , HT
ऑनलाइन कनेक्ट
साइटमैप
उत्पाद
होम
गोपनीयता नीति | चीन अच्छा गुणवत्ता स्टेनलेस स्टील सीमलेस पाइप आपूर्तिकर्ता.
© 2013 - 2025 steelseamlesspipe.com. All Rights Reserved.

20 वीं मंजिल, नंबर 1 नई दुनिया इमारत, नंबर 1018 मिनान रोड, यिनझोउ जिले, निंगबो शहर, झेजियांग प्रांत, चीन

jikin@steelseamlesspipe.com；jikin888@foxmail.com

मोबाइल साइट

क्या आप हमारे बारे में अधिक जानना चाहते हैं ? बस हमसे संपर्क करें
