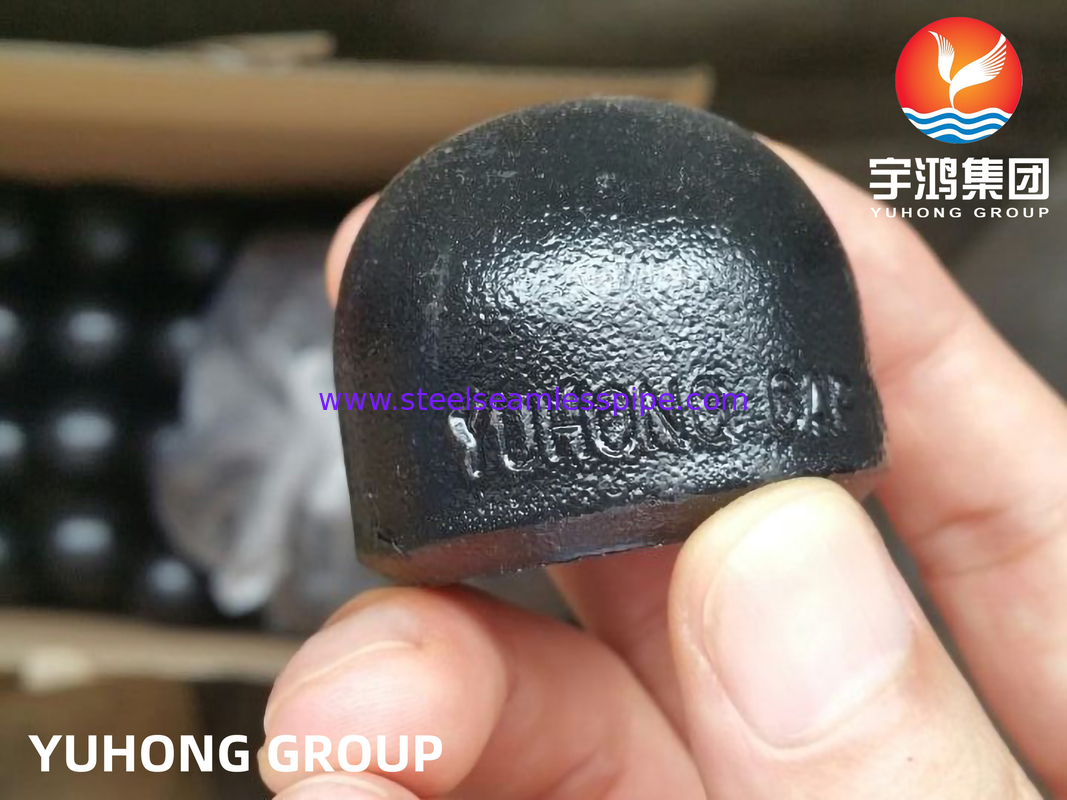

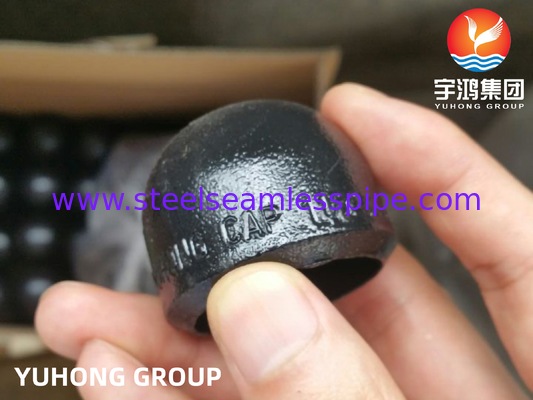

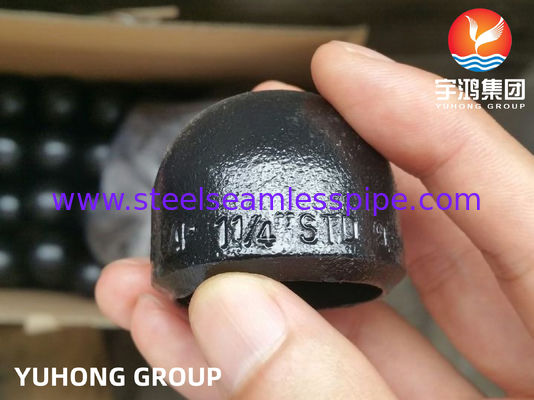

एएसटीएम A234 WPB अंत टोपी कार्बन स्टील बटवेल्ड पाइप फिटिंग

अवलोकन:

डब्ल्यूपीबी एंड कैप विभिन्न पाइपिंग और ट्यूबिंग सिस्टम में एक महत्वपूर्ण घटक है, जिसे पाइप या ट्यूब के छोरों या समाप्तियों को सील करने के लिए डिज़ाइन किया गया है। आमतौर पर प्लास्टिक, धातु,या मिश्रित, इसका प्राथमिक कार्य प्रदूषकों, तरल पदार्थों या गैसों के प्रवेश को रोकना है, जिससे प्रणाली की अखंडता सुनिश्चित होती है।

डिजाइन के मामले में, इसमें एक तंग फिट है, जो निर्बाध स्थापना की अनुमति देता है। कुछ अंत टोपी में सुरक्षा और स्थिरता बढ़ाने के लिए ग्रूव या थ्रेडिंग जैसी अतिरिक्त विशेषताएं हैं।सामग्री का चयन अक्सर आवेदन के वातावरण पर निर्भर करता है, संक्षारक पदार्थ, या चरम तापमान।

डब्ल्यूपीबी एंड कैप के अनुप्रयोग व्यापक हैं, जो नलसाजी और एचवीएसी सिस्टम से लेकर औद्योगिक मशीनरी और ऑटोमोटिव घटकों तक हैं।ये अंत टोपी रिसाव को कम करके और बाहरी तत्वों से आंतरिक घटकों की रक्षा करके सिस्टम दक्षता और सुरक्षा बनाए रखने में मदद करते हैं.

इसके अलावा, वे विभिन्न पाइप व्यास और विनिर्देशों को समायोजित करने के लिए विभिन्न आकारों और आकारों में उपलब्ध हैं, जिससे वे कई प्रतिष्ठानों के लिए बहुमुखी हैं।ये अंत टोपी आमतौर पर आसानी से हटाया और प्रतिस्थापित किया जा सकता है, महत्वपूर्ण डाउनटाइम के बिना सिस्टम की मरम्मत या संशोधन की सुविधा।

विनिर्देशः



मानक	ASTM A234/ASME SA234
सामग्री	डब्लूपीबी
प्रकार	बटवेल्ड कैप
संबंध	वेल्डिंग
आकार	1/2"-48" ((DN15-DN1200) या कस्टम आकार
मोटाई	SCH10S-XXS ((2-60 मिमी)
सतह	काला चित्रकला

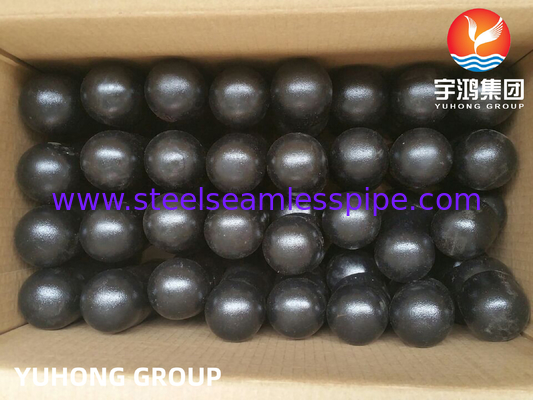

पैकिंग	प्लाईवुड केस/पैलेट



रासायनिक संरचनाः



ग्रेड	सी	एमएन	पी	एस	हाँ	सीआर	मो	नि	कु	अन्य
डब्लूपीबी	0.03 अधिकतम	0.29-1.06	0.05 अधिकतम	0.058 अधिकतम	0.10 मिनट	0.40 अधिकतम	0.15 अधिकतम	0.40 अधिकतम	0.40 अधिकतम	वैनेडियम 0.08



यांत्रिक गुण:



ग्रेड	प्रतिफल शक्ति, मिनट, ksi [MPa]	तन्य शक्ति, मिन ksi [MPa]	लम्बाई %
डब्लूपीबी	35(240)	60 ((415)	22



बीडब्ल्यू कैप के लिए आयामः



नाममात्र आकार		बेवल में आउट व्यास (मिमी)	लम्बाई (मिमी)		लंबाई ई के लिए दीवार मोटाई को सीमित करना (मिमी)
डीएन	एनपीएस	ओवरडोज	ई	ई1
15	आधा	21.3	25	25	4.57
20	3/4	26.7	25	25	3.81
25	1	33.4	38	38	4.57
32	एक चौथाई	42.2	38	38	4.83
40	1 1/2	48.3	38	38	5.08
50	2	60.3	38	44	5.59
65	ढाई	73.0	38	51	7.11
80	3	88.9	51	64	7.62
90	साढ़े तीन	101.6	64	76	8.13
100	4	114.3	64	76	8.64
125	5	141.3	76	89	9.65
150	6	168.3	89	102	10.92
200	8	219.1	102	127	12.7
250	10	273.0	127	152	12.7
300	12	323.8	152	178	12.7
350	14	355.6	165	191	12.7
400	16	406.4	178	203	12.7
450	18	457.0	203	229	12.7
500	20	508.0	229	254	12.7
550	22	559.0	254	254	12.7
600	24	610.0	267	305	12.7
650	26	660.0	267	...	...
700	28	711.0	267	...	...
750	30	762.0	267	...	...
800	32	813.0	267	...	...
850	34	864.0	267	...	...
900	36	914.0	267	...	...
950	38	965.0	305	...	...
1000	40	1016.0	305	...	...
1050	42	1067.0	305	...	...
1100	44	1118.0	343	...	...
1150	46	1168.0	343	...	...
1200	48	1219.0	343	...	...
सामान्य नोटः इन ढक्कनों का आकार दीर्घवृत्तीय होना चाहिए और ASME बॉयलर और दबाव पोत कोड में दी गई आवश्यकताओं के अनुरूप होना चाहिए। नोट्सः (1) लंबाई E को उस मोटाई के लिए लागू किया जाता है जो स्तंभ में दी गई मोटाई से अधिक नहीं होती है, E. (2) लंबाई E1स्तंभ में दी गई ️ लंबाई के लिए दीवार मोटाई की सीमा, NPS 24 और उससे कम के लिए E ️ से अधिक मोटाई के लिए लागू होता है। NPS 26 और उससे अधिक के लिए, लंबाई E1निर्माता और खरीदार के बीच सहमति से होगा।
