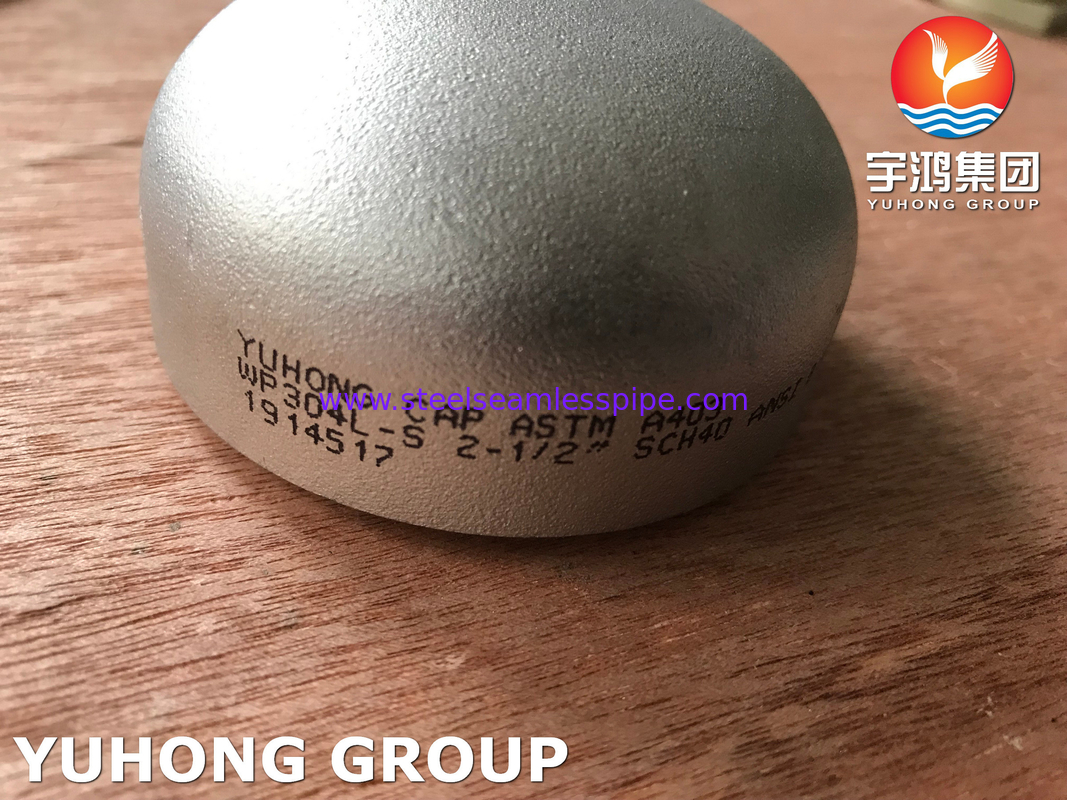

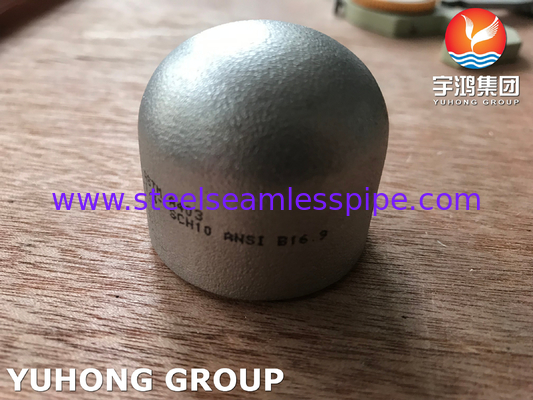

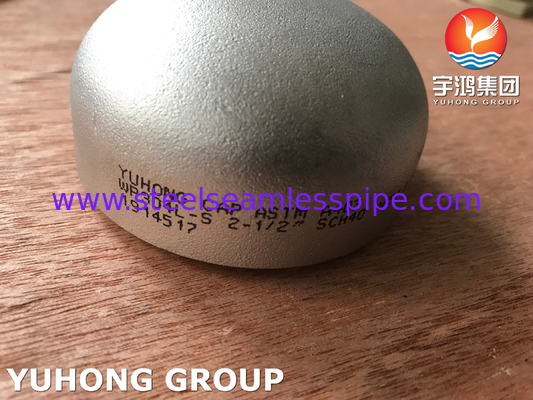

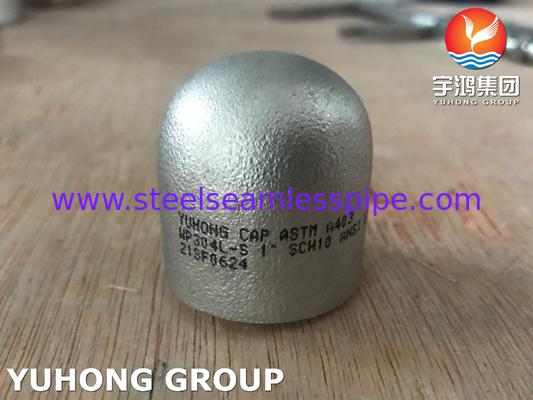

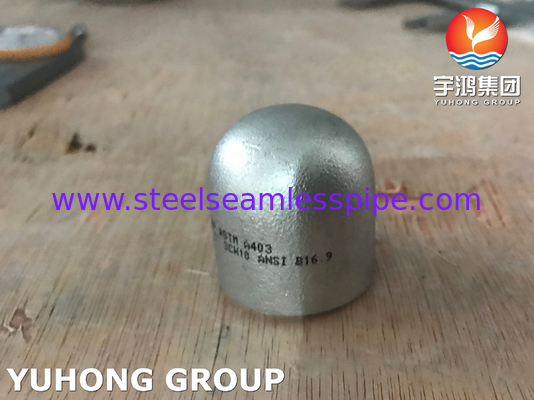

ASTM A403 WP304L 1.4307 अंत टोपी स्टेनलेस स्टील बटवेल्ड फिटिंग
अवलोकन:
WP304L अंत टोपी विभिन्न पाइप सिस्टम में उपयोग किए जाने वाले महत्वपूर्ण घटक हैं, विशेष रूप से उन उद्योगों में जहां संक्षारण प्रतिरोध और स्थायित्व आवश्यक हैं।इन अंत ढक्कन पाइप के अंत में एक सुरक्षित बंद प्रदान करने के लिए डिजाइन कर रहे हैं, तरल पदार्थों के बाहर निकलने से रोकता है और संरचनात्मक अखंडता सुनिश्चित करता है।
¥ 304L ¥ नाम से पता चलता है कि इस मिश्र धातु में मानक 304 स्टेनलेस स्टील की तुलना में कम कार्बन सामग्री होती है,इसकी वेल्डेबिलिटी को बढ़ाना और वेल्डिंग के दौरान कार्बाइड की वर्षा के जोखिम को कम करनायह WP304L उच्च तापमान अनुप्रयोगों और संक्षारक पदार्थों के संपर्क में वातावरण के लिए उपयुक्त बनाता है।
ये अंत टोपी ऑक्सीकरण और संक्षारण के लिए उत्कृष्ट प्रतिरोध प्रदान करते हैं, जिससे वे रासायनिक प्रसंस्करण, खाद्य और पेय, दवा और समुद्री अनुप्रयोगों में उपयोग के लिए आदर्श होते हैं।सामग्री भी गैर चुंबकीय है और अच्छी ताकत और लचीलापन प्रदर्शित करता है, जो विभिन्न परिस्थितियों में इसकी बहुमुखी प्रतिभा में योगदान देता है।
गर्म या ठंडे काम जैसे प्रक्रियाओं के माध्यम से निर्मित, ये अंत टोपी विभिन्न पाइपिंग आवश्यकताओं को समायोजित करने के लिए विभिन्न आकारों और दीवार मोटाई में आते हैं।वे वेल्डेड और थ्रेडेड कनेक्शन दोनों में इस्तेमाल किया जा सकता हैइसके अतिरिक्त, WP304L अंत टोपी उद्योग के मानकों के अनुरूप हैं, गुणवत्ता और विश्वसनीयता सुनिश्चित करते हैं।
रखरखाव के संदर्भ में, इन टोपी को उनकी मजबूत प्रकृति के कारण न्यूनतम देखभाल की आवश्यकता होती है, हालांकि नियमित निरीक्षण समय के साथ किसी भी पहनने या संक्षारण के संकेतों की पहचान करने में मदद कर सकते हैं।इनकी स्थायित्व और स्थायित्व न केवल बार-बार बदलने की आवश्यकता को कम करता है बल्कि पाइप सिस्टम की समग्र दक्षता और सुरक्षा में भी योगदान देता है.
विनिर्देशः
| मानक |
ASTM A403/ASME SA403 |
| सामग्री |
WP304L; 1.4307 |
| प्रकार |
बटवेल्ड कैप |
| संबंध |
वेल्डिंग |
| आकार |
1/2"-48" ((DN15-DN1200) या कस्टम आकार |
| मोटाई |
SCH10S-XXS ((2-60 मिमी) |
| सतह |
रेत के धमाके |
| पैकिंग |
प्लाईवुड केस/पैलेट |
रासायनिक संरचनाः
| ग्रेड |
सी |
एमएन |
पी |
एस |
हाँ |
नि |
सीआर |
| WP304L |
0.03 अधिकतम |
2.0 अधिकतम |
0.045 अधिकतम |
0.03 अधिकतम |
1.00 अधिकतम |
8.0-12.0 |
18.0-20.0 |
यांत्रिक गुण:
| ग्रेड |
प्रतिफल शक्ति, मिनट,
ksi [MPa] |
तन्य शक्ति, मिन
ksi [MPa] |
लम्बाई
%
|
| WP304L |
25(170) |
70 ((485) |
28 |
बीडब्ल्यू कैप के लिए आयामः
 |
| नाममात्र आकार |
बेवल में आउट व्यास
(मिमी)
|
लम्बाई
(मिमी)
|
लंबाई ई के लिए दीवार मोटाई को सीमित करना
(मिमी)
|
| डीएन |
एनपीएस |
ओवरडोज |
ई |
ई1 |
| 15 |
आधा |
21.3 |
25 |
25 |
4.57 |
| 20 |
3/4 |
26.7 |
25 |
25 |
3.81 |
| 25 |
1 |
33.4 |
38 |
38 |
4.57 |
| 32 |
एक चौथाई |
42.2 |
38 |
38 |
4.83 |
| 40 |
1 1/2 |
48.3 |
38 |
38 |
5.08 |
| 50 |
2 |
60.3 |
38 |
44 |
5.59 |
| 65 |
ढाई |
73.0 |
38 |
51 |
7.11 |
| 80 |
3 |
88.9 |
51 |
64 |
7.62 |
| 90 |
साढ़े तीन |
101.6 |
64 |
76 |
8.13 |
| 100 |
4 |
114.3 |
64 |
76 |
8.64 |
| 125 |
5 |
141.3 |
76 |
89 |
9.65 |
| 150 |
6 |
168.3 |
89 |
102 |
10.92 |
| 200 |
8 |
219.1 |
102 |
127 |
12.7 |
| 250 |
10 |
273.0 |
127 |
152 |
12.7 |
| 300 |
12 |
323.8 |
152 |
178 |
12.7 |
| 350 |
14 |
355.6 |
165 |
191 |
12.7 |
| 400 |
16 |
406.4 |
178 |
203 |
12.7 |
| 450 |
18 |
457.0 |
203 |
229 |
12.7 |
| 500 |
20 |
508.0 |
229 |
254 |
12.7 |
| 550 |
22 |
559.0 |
254 |
254 |
12.7 |
| 600 |
24 |
610.0 |
267 |
305 |
12.7 |
| 650 |
26 |
660.0 |
267 |
... |
... |
| 700 |
28 |
711.0 |
267 |
... |
... |
| 750 |
30 |
762.0 |
267 |
... |
... |
| 800 |
32 |
813.0 |
267 |
... |
... |
| 850 |
34 |
864.0 |
267 |
... |
... |
| 900 |
36 |
914.0 |
267 |
... |
... |
| 950 |
38 |
965.0 |
305 |
... |
... |
| 1000 |
40 |
1016.0 |
305 |
... |
... |
| 1050 |
42 |
1067.0 |
305 |
... |
... |
| 1100 |
44 |
1118.0 |
343 |
... |
... |
| 1150 |
46 |
1168.0 |
343 |
... |
... |
| 1200 |
48 |
1219.0 |
343 |
... |
... |
सामान्य नोटः इन ढक्कनों का आकार दीर्घवृत्तीय होना चाहिए और ASME बॉयलर और दबाव पोत कोड में दी गई आवश्यकताओं के अनुरूप होना चाहिए।
नोट्सः
(1) लंबाई E को उस मोटाई के लिए लागू किया जाता है जो स्तंभ में दी गई मोटाई से अधिक नहीं होती है, E.
(2) लंबाई E1स्तंभ में दी गई ️ लंबाई के लिए दीवार मोटाई की सीमा, NPS 24 और उससे कम के लिए E ️ से अधिक मोटाई के लिए लागू होता है। NPS 26 और उससे अधिक के लिए, लंबाई E1निर्माता और खरीदार के बीच सहमति से होगा। |
आवेदनः
1पाइपिंग प्रणाली: रासायनिक, तेल और गैस उद्योगों में पाइपों के छोरों को सील करने के लिए उपयोग किया जाता है, अखंडता सुनिश्चित करता है और रिसाव को रोकता है।
2खाद्य प्रसंस्करणः खाद्य हैंडलिंग और प्रसंस्करण प्रणालियों के लिए उपयुक्त, जहां स्वच्छता और संक्षारण प्रतिरोध महत्वपूर्ण हैं।
3औषधि उद्योग: जहां एलर्जी की प्रतिक्रियाओं को रोकने के लिए स्वच्छता और कम निकेल सामग्री आवश्यक है, वहां विनिर्माण प्रक्रियाओं में उपयोग किया जाता है।
4. ब्रुअरी उपकरण: ब्रुअरी सिस्टम के लिए आदर्श, जहां यह बीयर की गुणवत्ता बनाए रखने में मदद करता है।
5समुद्री अनुप्रयोगः समुद्री वातावरण में उपयोग किया जाता है क्योंकि यह खारे पानी के संक्षारण के लिए प्रतिरोधी है।
6निर्माण: संरचनात्मक घटकों में अनुप्रयोगों के लिए स्थायित्व और तत्वों के प्रतिरोध की आवश्यकता होती है।
