| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2015 |
| मॉडल संख्या: | एएसटीएम बी366 यूएनएस एन10675 लैप ज्वाइंट स्टब एंड |
| न्यूनतम आदेश मात्रा: | 1 पीसी |
|---|---|
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | प्लाईवुड का मामला / फूस |
| प्रसव के समय: | मात्रा के अनुसार |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | प्रति माह 500 टन |
| मानक: | एएसटीएम बी366/एएसएमई एसबी366 | सामग्री: | यूएनएस एन10675; हास्टेलोय बी3 |
|---|---|---|---|
| प्रकार: | निकल मिश्र धातु बटवेल्ड लैप ज्वाइंट स्टब एंड | आकार: | 1/2''-24''(डीएन15-डीएन600) या कस्टम आकार |
| मोटाई: | SCH10S-XXS | पैकिंग: | प्लाईवुड का मामला / फूस |
| प्रमुखता देना: | ASTM B366 लैप संयुक्त स्टब अंत,हेस्टेलॉय बी3 निकेल मिश्र धातु बटवेल्ड फिटिंग,बटवेल्ड लैप संयुक्त स्टब अंत |
||
अवलोकन:

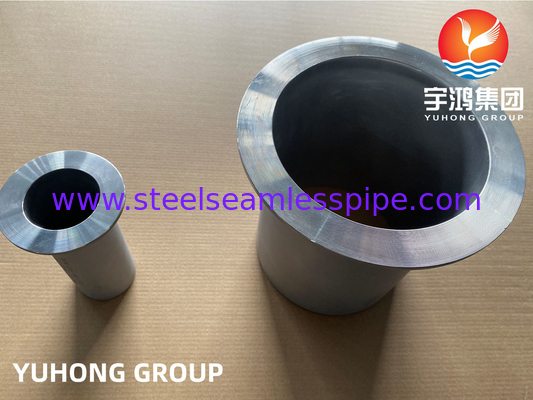

हेस्टेलॉय बी3 लैप संयुक्त स्टब एंड हेस्टेलॉय बी3 से बने एक विशेष घटक है,एक उच्च प्रदर्शन वाला निकेल-मोलिब्डेनम मिश्र धातु जो सभी सांद्रताओं और तापमानों पर हाइड्रोक्लोरिक एसिड के लिए अपने असाधारण प्रतिरोध के लिए जाना जाता हैयह मिश्र धातु पिटिंग, तनाव-क्षय क्रैकिंग और ऑक्सीकरण के प्रति उत्कृष्ट प्रतिरोध भी प्रदर्शित करती है, जिससे यह संक्षारक वातावरण के लिए आदर्श है।
गोद जोड़ स्टब अंत में एक सपाट प्रोफ़ाइल है जो पाइप फ्लैंग्स के लिए आसान कनेक्शन की अनुमति देता है, एक सुरक्षित और लीक-टाइट इंटरफ़ेस प्रदान करता है। इसका डिजाइन एक ढीले समर्थन फ्लैंग का उपयोग करने में सुविधा प्रदान करता है,सरल असेंबली और असेंबली की अनुमति देता है, जो विशेष रूप से रखरखाव कार्यों में फायदेमंद है।
हेस्टेलॉय बी3 की मुख्य विशेषताओं में शामिल हैंः
- संक्षारण प्रतिरोधः विशेष रूप से कार्बनिक और अकार्बनिक एसिड में घटाने वाले वातावरण के लिए उत्कृष्ट प्रतिरोध, कठोर रासायनिक प्रसंस्करण अनुप्रयोगों में स्थायित्व में वृद्धि।
- तापमान स्थिरताः यह विभिन्न परिचालन स्थितियों में विश्वसनीय प्रदर्शन सुनिश्चित करने के लिए व्यापक तापमान सीमा में अपने यांत्रिक गुणों को बनाए रखता है।
- विनिर्माण क्षमताः मिश्र धातु को आसानी से वेल्डेड और तैयार किया जा सकता है, जिससे विभिन्न औद्योगिक अनुप्रयोगों में अनुकूलन की अनुमति मिलती है।
- बहुमुखी प्रतिभाः रासायनिक प्रसंस्करण, पेट्रोकेमिकल उद्योगों और अन्य अनुप्रयोगों में उपयोग के लिए उपयुक्त है जहां आक्रामक मीडिया मौजूद हैं, महत्वपूर्ण प्रणालियों में इसकी भूमिका को मजबूत करते हैं।
विनिर्देशः
| मानक | ASTM B366 और इसके समकक्ष ASME, DIN और EN मानक। |
| ग्रेड | WPHB-3 |
| आकार | 1/2'-24' या कस्टम आकार |
| दीवार की मोटाई | SCH10S से SCH.XXS |
| अंत | ढलान |
| सतह | रेत के धमाके |
| पैकिंग | प्लाईवुड केस/पैलेट |
रासायनिक संरचनाः
| ग्रेड | UNS | नि | सीआर | मो | फे | W | सी | हाँ | को | एमएन | वी | पी | एस | टि | कु | अल | Zr | सीबी | ता | Ni+Mo |
| WPHB3 | N10675 | 65० मिनट | 1.0-3.0 | 27.0-32.0 | 1.0-3.0 | 3.0 अधिकतम | 0.01 अधिकतम | 0.1 अधिकतम | 3.0 अधिकतम | 3.0 अधिकतम | 0.20 अधिकतम | 0.30 अधिकतम | 0.01 अधिकतम | 0.20 अधिकतम | 0.20 अधिकतम | 0.50 अधिकतम | 0.10 अधिकतम | 0.20 अधिकतम | 0.02 अधिकतम | 94.0-98.0 |
यांत्रिक गुण:
| ग्रेड | UNS |
घनत्व जी/सेमी3 |
तन्य शक्ति मिनट, ksi (MPa) |
उपज शक्ति मिनट, ksi (MPa) |
2 इंच में विस्तार। या 50 मिमी, मिनट (%) |
| WPHB3 | N10675 | 9.22 | 110(760) | 51 ((350) | 40 |
आयाम:
 |
||||||||
| नाममात्र आकार |
सिलेंडर का ओडी (मिमी) |
लम्बाई (मिमी) |
फिलेट का त्रिज्या (मिमी) |
लैप का व्यास (मिमी) |
||||
| डीएन | एनपीएस | ओवरडोज | F | आर | जी | |||
| मैक्स. | मिनट. | लम्बा प्रकार | छोटा टाइप | ए | B अधिकतम | |||
| 15 | आधा | 22.8 | 20.5 | 76 | 51 | 3 | 0.8 | 35 |
| 20 | 3/4 | 28.1 | 25.9 | 76 | 51 | 3 | 0.8 | 43 |
| 25 | 1 | 35.0 | 32.6 | 102 | 51 | 3 | 0.8 | 51 |
| 32 | एक चौथाई | 43.6 | 41.4 | 102 | 51 | 5 | 0.8 | 64 |
| 40 | 1 1/2 | 49.9 | 47.5 | 102 | 51 | 6 | 0.8 | 73 |
| 50 | 2 | 62.4 | 59.5 | 152 | 64 | 8 | 0.8 | 92 |
| 65 | ढाई | 75.3 | 72.2 | 152 | 64 | 8 | 0.8 | 105 |
| 80 | 3 | 91.3 | 88.1 | 152 | 64 | 10 | 0.8 | 127 |
| 90 | साढ़े तीन | 104.0 | 100.8 | 152 | 76 | 10 | 0.8 | 140 |
| 100 | 4 | 116.7 | 113.5 | 152 | 76 | 11 | 0.8 | 157 |
| 125 | 5 | 144.3 | 140.5 | 203 | 76 | 11 | 1.6 | 186 |
| 150 | 6 | 171.3 | 167.5 | 203 | 89 | 13 | 1.6 | 216 |
| 200 | 8 | 222.1 | 218.3 | 203 | 102 | 13 | 1.6 | 270 |
| 250 | 10 | 277.2 | 272.3 | 254 | 127 | 13 | 1.6 | 324 |
| 300 | 12 | 328.0 | 323.1 | 254 | 152 | 13 | 1.6 | 381 |
| 350 | 14 | 359.9 | 354.8 | 305 | 152 | 13 | 1.6 | 413 |
| 400 | 16 | 411.0 | 405.6 | 305 | 152 | 13 | 1.6 | 470 |
| 450 | 18 | 462.0 | 456.0 | 305 | 152 | 13 | 1.6 | 533 |
| 500 | 20 | 514.0 | 507.0 | 305 | 152 | 13 | 1.6 | 584 |
| 550 | 22 | 565.0 | 558.0 | 305 | 152 | 13 | 1.6 | 641 |
| 600 | 24 | 616.0 | 609.0 | 305 | 152 | 13 | 1.6 | 692 |
|
