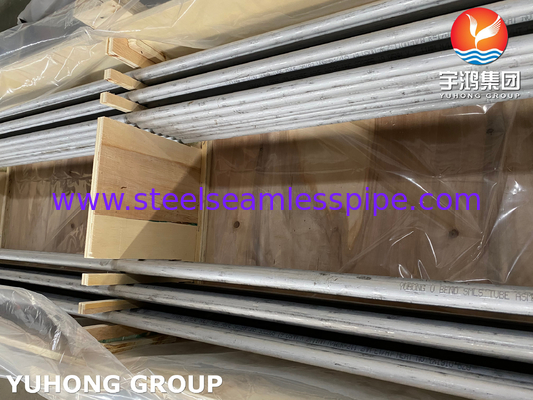

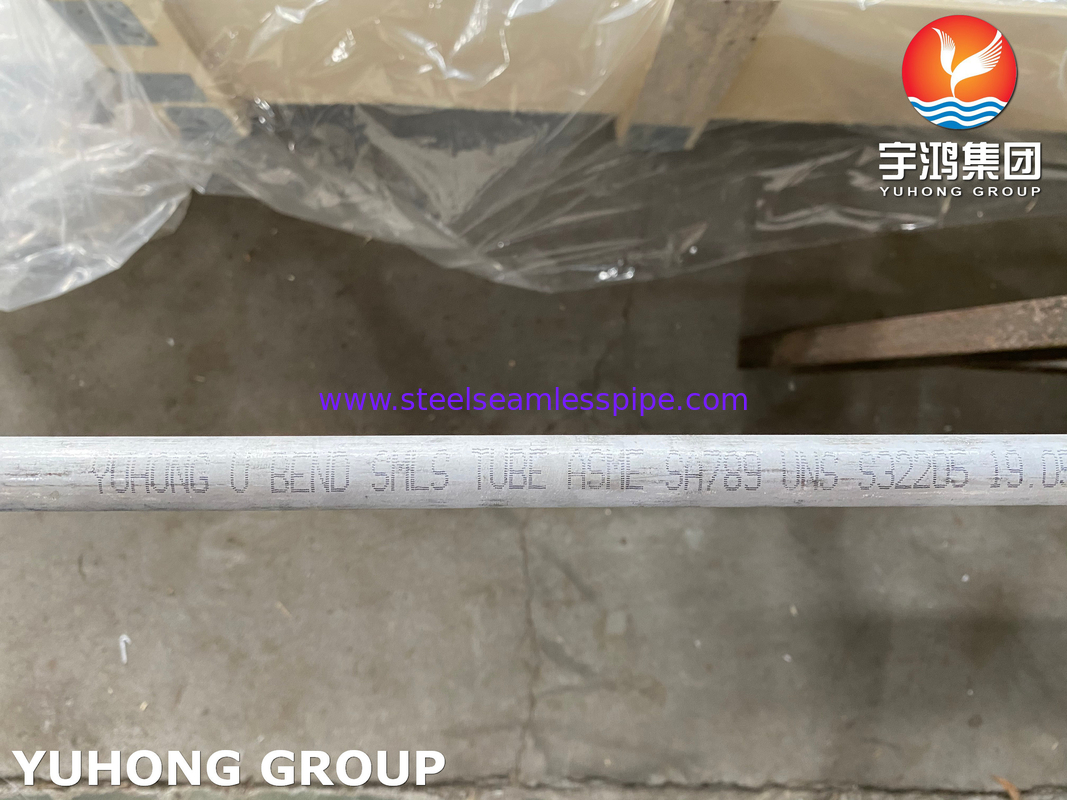

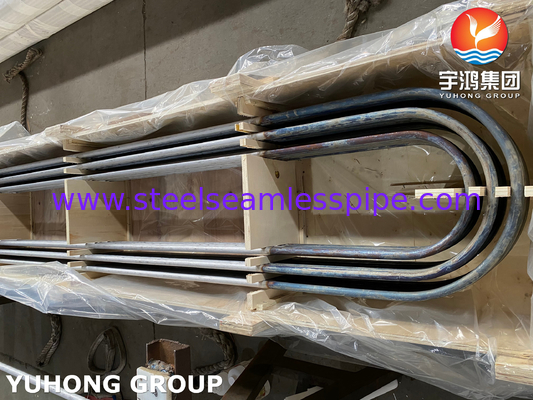

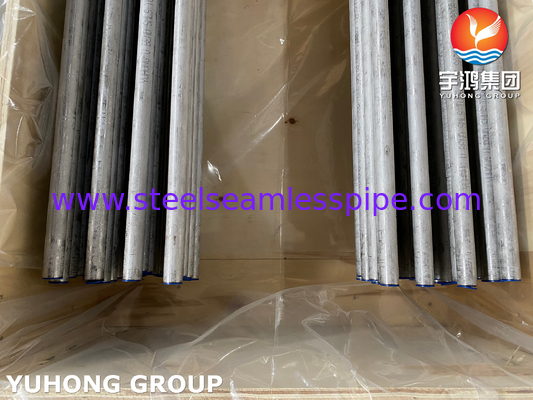

डुप्लेक्स स्टेनलेस स्टील सीमलेस हीट एक्सचेंजर ट्यूब ASTM A789 / ASME SA790 S32205
एएसटीएम A789/ ASME SA 789 S32205 2205 डुप्लेक्स स्टेनलेस स्टील सीमलेस हीट एक्सचेंजर ट्यूब एक डुप्लेक्स स्टेनलेस स्टील है जिसमें 22% क्रोमियम, 3% मोलिब्डेनम, 5-6% निकल और नाइट्रोजन होता है।उच्च शक्ति और उत्कृष्ट प्रभाव कठोरता के अलावा, यह भी सामान्य, स्थानीय, और तनाव जंग के लिए अच्छा प्रतिरोध है S32205 S31803 के समान है। अंतर रासायनिक संरचना में निहित है। आमतौर पर हम S31803 के बजाय S32205 का उपयोग करते हैं।
2205डुप्लेक्स स्टेनलेस स्टील एक प्रकार का नाइट्रोजन डोप्ड डुप्लेक्स स्टील है (जिसे 2205 डुप्लेक्स स्टील कहा जाता है) । 2205 डुप्लेक्स स्टील एक डुप्लेक्स स्टील है जिसमें 21% क्रोमियम, 2.5% मोलिब्डेनम होता है,और 4.5% निकेल नाइट्रोजन मिश्र धातु। वर्तमान में, चीन में 2205 दोहरे चरण वाले स्टील उत्पादों के विभिन्न प्रकार हैं, जिनमें वेल्डेड पाइप, सीमलेस पाइप, स्टील प्लेट, बार, फोर्ज्ड सामग्री और स्ट्रिप्स शामिल हैं।प्रारंभिक डुप्लेक्स स्टेनलेस स्टील मध्यम शक्ति समान संक्षारण और क्लोरीन तनाव संक्षारण टूटने का सामना कर सकता हैइस स्थिति को सुधारने के लिए, 2205 दोहरे चरण वाले स्टील में नाइट्रोजन जोड़ा गया,जो न केवल संक्षारण प्रतिरोध में सुधार करता है बल्कि अच्छे वेल्डिंग प्रदर्शन भी करता हैइसमें उच्च शक्ति, अच्छी प्रभाव कठोरता और अच्छा समग्र और स्थानीय तनाव संक्षारण प्रतिरोध होता है।
डुप्लेक्स स्टेनलेस स्टील हीट एक्सचेंजर ट्यूब ASTM A789 S32205संक्षारण प्रतिरोध:
1समान जंगः 2205 दोहरे चरण वाले स्टील में क्रोमियम (22%), मोलिब्डेनम (3%) और नाइट्रोजन (0.18%) की मात्रा के कारण,इसकी संक्षारण प्रतिरोध विशेषताएं अधिकांश वातावरण में 316L और 317L से बेहतर हैं.
2स्थानीय संक्षारण प्रतिरोध: क्रोमियम, मोलिब्डेनम,और नाइट्रोजन 2205 दोहरी चरण स्टील में यह ऑक्सीकरण और अम्लीय समाधानों में बिंदु जंग और दरार जंग के लिए अत्यधिक प्रतिरोधी बनाता है.
3तनाव संक्षारण प्रतिरोधः 2205 दोहरे चरण वाले इस्पात की दोहरे चरण की सूक्ष्म संरचना स्टेनलेस स्टील के तनाव संक्षारण क्रैकिंग प्रतिरोध को बेहतर बनाने में मदद करती है।ऑस्टेनिटिक स्टेनलेस स्टील एक निश्चित तापमान पर क्लोराइड तनाव जंग से गुजर सकता हैइन स्थितियों को नियंत्रित करने में कठिनाई के कारण, इस संबंध में 304L, 316L और 317L का उपयोग सीमित है।
4संक्षारण थकान प्रतिरोधः 2205 दोहरे चरण वाले स्टील में उच्च शक्ति और संक्षारण प्रतिरोध के कारण उच्च संक्षारण थकान प्रतिरोध होता है।प्रसंस्करण उपकरण संक्षारक वातावरण और लोडिंग चक्र के प्रति संवेदनशील है, और 2205 की विशेषताएं ऐसे अनुप्रयोगों के लिए बहुत उपयुक्त हैं।
डुप्लेक्स स्टेनलेस स्टील हीट एक्सचेंजर ट्यूब ASTM A789 S32205 आवेदन क्षेत्रः
2205 दोहरे चरण वाले इस्पात के अनुप्रयोग क्षेत्र: तटस्थ क्लोराइड वातावरण, तेल शोधन उद्योग, पेट्रोकेमिकल और रासायनिक उद्योग, रासायनिक उद्योग के लिए ट्रांसमिशन पाइपलाइन,तेल और प्राकृतिक गैस उद्योगपल्स और पेपर उद्योग, उर्वरक उद्योग, यूरिया उद्योग, फॉस्फेट उर्वरक उद्योग, समुद्री जल पर्यावरण, ऊर्जा और पर्यावरण संरक्षण उद्योग, हल्के उद्योग और खाद्य उद्योग,खाद्य एवं औषधि उद्योग के लिए उपकरण, उच्च शक्ति संरचनात्मक भागों, पनडुब्बी पाइपलाइनों, धुआं गैस desulfurization, osmotic desalination और desalination उपकरण, सल्फरिक एसिड संयंत्र, नौसेना इंजीनियरिंग बांधने की सामग्री, आदि
ASTM A789 UNS S32205 हीट एक्सचेंजर ट्यूब समकक्ष सामग्री ग्रेड
| मानक |
WERKSTOFF NR. |
UNS |
| मिश्र धातु 2205 पाइप |
1.4462 / 14462 |
S31803 / S32205 |
मैकेनिकलl एएसटीएम A789 UNS S32205 हीट एक्सचेंजर ट्यूब के गुण
| घनत्व |
पिघलने का बिंदु |
उपज शक्ति (0.2% ऑफसेट) |
तन्य शक्ति |
लम्बाई |
| 7.8 g/cm3 |
1350 °C (2460 °F) |
पीसी - 80000, एमपीए - 550 |
पीसी - 116000, एमपीए - 800 |
15 % |
ASTM A789 UNS S32205 हीट एक्सचेंजर ट्यूब की रासायनिक संरचना
| सी |
एन |
पी |
हाँ |
एमएन |
मो |
फे |
सीआर |
एस |
नि |
| 1.0 |
0.03 |
0.02 |
2.0 |
3०-३5 |
22.0 - 23.0 |
0.03 |
4.5 - 6.5 |
0.14-0.2 |
बॉल |
ASTM A789 UNS S32205 हीट एक्सचेंजर ट्यूब के भौतिक गुण
| मिश्र धातु |
UNS |
विनिर्देश. |
घनत्व
किलोग्राम/डीएम3 |
लोच के मॉड्यूल (x106 psi) |
थर्मल विस्तार का औसत गुणांक (IN./IN./°F x 10-6) |
थर्मल कंडक्टिविटी (BTU-in/ ft2-h-°F) |
| डुप्लेक्स 2205 |
S32205 |
A789, A790 |
7.8 |
27.5 |
7.6 |
180 |
| डुप्लेक्स S31803 |
S31803 |
A789, A790 |
7.8 |
27.5 |
7.6 |
180 |
हीट एक्सचेंजर ट्यूब ASTM A789 S32205 आवेदनः
रासायनिक प्रसंस्करण उद्योग में दबाव पात्र, टैंक, पाइपलाइन और हीट एक्सचेंजर
प्राकृतिक गैस और तेल के प्रसंस्करण के लिए पाइपलाइन, पाइपलाइन और हीट एक्सचेंजर
सीवेज वाशिंग सिस्टम
पल्स और पेपर उद्योग के लिए डाइजेस्टर, ब्लीचिंग उपकरण और इन्वेंट्री प्रोसेसिंग सिस्टम
रोटर, प्रशंसक, शाफ्ट और रोलर्स जिनके लिए व्यापक शक्ति और संक्षारण प्रतिरोध की आवश्यकता होती है
जहाजों और ट्रकों के लिए कार्गो टैंक
खाद्य प्रसंस्करण उपकरण
जैव ईंधन संयंत्र
