युहोंग होल्डिंग ग्रुप कं, लिमिटेड
उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | YUHONG |
प्रमाणन: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
मॉडल संख्या: | JIS B2312 SUS304 कंसेंट्रिक रेड्यूसर |
न्यूनतम आदेश मात्रा: | 1 पीसी |
---|---|
पैकेजिंग विवरण: | प्लाईवुड का मामला, फूस |
प्रसव के समय: | 7 दिन |
भुगतान शर्तें: | एल/सी, टी/टी |
उत्पाद का नाम: | बटवेल्ड रेड्यूसर | मानक: | जिस B2312 |
---|---|---|---|
सामग्री: | स्टेनलेस स्टील SUS304 | आयुध डिपो: | 3/4" से 24" |
डब्ल्यूटी: | Sch10s से XXS | संबंध: | बट वेल्डिंग |
आवेदन पत्र: | पेट्रोलियम, बिजली, रसायन, निर्माण, गैस, धातु विज्ञान, जहाज निर्माण आदि | सतह: | काला पेंट, जस्ती |
टाइप: | कंसेंट्रिक रेड्यूसर, एक्सेंट्रिक रेड्यूसर | ||
प्रमुखता से दिखाना: | JIS B2312 SUS304 बट वेल्डेड पाइप फिटिंग, स्टेनलेस स्टील कंसेंट्रिक रेड्यूसर |

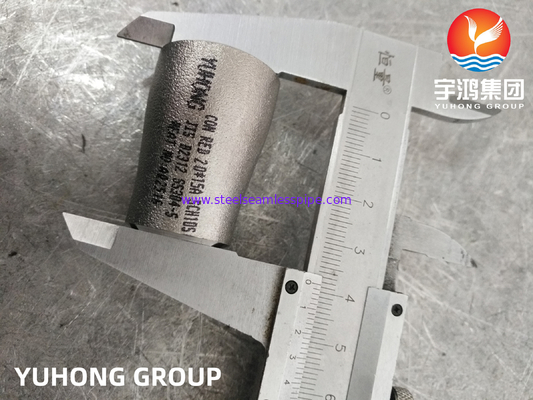

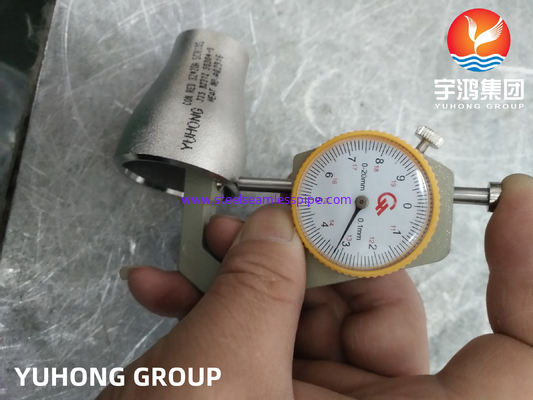

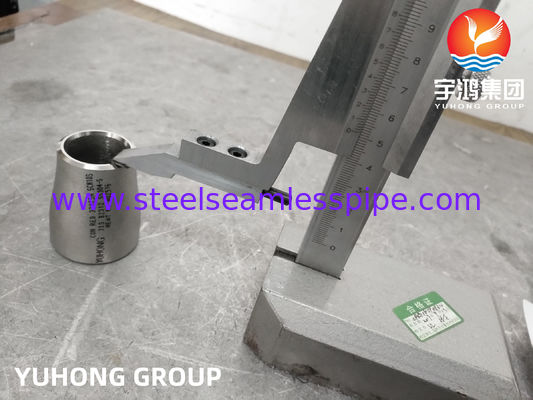

JIS B2312 SUS304 बटवेल्ड पाइप फिटिंग स्टेनलेस स्टील कंसेंट्रिक रेड्यूसर
युहोंग समूहकोहनी, टी, कैप, रेड्यूसर, स्टब एंड सहित बटवेल्ड पाइप फिटिंग निर्माण में लगी हुई है।हम विभिन्न सामग्री ग्रेड की आपूर्ति करते हैं: स्टेनलेस स्टील / डुप्लेक्स स्टील / निकल मिश्र धातु।ये आवेदन एफ पाते हैंया उद्योग क्षेत्र उपयोग करते हैं, जैसे पेट्रोलियम, बिजली, पेपरमेकिंग, रसायन, विमानन, बॉयलर हीट, एक्सचेंजर फ़ील्ड;इलेक्ट्रिक, शिपबिल्डिंग, कंस्ट्रक्शन फाइल्स;खाद्य पदार्थों, चिकित्सा उपकरण, और अन्य क्षेत्रों।
दोनों प्रकार के रेड्यूसर का कार्य लाइन को बड़े से छोटे पाइप आकार में कम करना है, यह स्पष्ट रूप से प्रवाह दबाव में वृद्धि का परिणाम है।
संकेंद्रित रेड्यूसर का निर्माण किया जाता है ताकि इनलेट और आउटलेट दोनों छोर एक सामान्य केंद्र रेखा पर हों।सांद्रिक रेड्यूसर उत्पादन के लिए आसान और कम खर्चीला है लेकिन सनकी रेड्यूसर के समान बहुमुखी प्रतिभा की अनुमति नहीं देता है।दोनों प्रकार की लंबाई निर्माण मानकों द्वारा तय की जाती है।
विनिर्देश
विशेष विवरण | जिस B2312 SUS304 |
पाइप फिटिंग का आकार | निर्बाध स्टेनलेस स्टील बट वेल्ड फिटिंग: 1/2" - 10" वेल्डेड स्टेनलेस स्टील बट वेल्ड फिटिंग: 1/2" - 48" |
पाइप फिटिंग आयाम | ASME/ANSI B16.9, ASME B16.28, MSS-SP-43, BS4504, BS4504, BS1560, BS10 एएसएमई 16.11, एमएसएस एसपी-79, 83, 95, 97, बीएस 3799 |
पाइप फिटिंग की मोटाई | SCH10, SCH20, SCH30, STD SCH40, SCH60, XS, SCH 80, SCH 100, SCH 120, SCH 140, SCH 160, XXS NACE MR 01-75 के साथ उपलब्ध |
पाइप फिटिंग के प्रकार | सीमलेस / ईआरडब्ल्यू / वेल्डेड / फैब्रिकेटेड |
विनिर्माण मानक | ASME/ANSI B16.9, ASME B16.28, MSS-SP-43 दीन: DIN2605, DIN2615, DIN2616, DIN2617, DIN28011, DN15-DN1200 बीएस: बीएस 4504, बीएस 4504, बीएस 1560, बीएस 10 JIS: JIS B2311, JIS B2312, JIS B2313, JIS B2316 गोस्ट : गोस्ट 17375, गोस्ट 17376, गोस्ट 30753, गोस्ट 17378, गोस्ट 17379, गोस्ट 17380 EN: EN10253-1, EN10253-2 |
झुका हुआ त्रिज्या | आर=1डी, 2डी, 3डी, 5डी, 6डी, 8डी, 10डी या कस्टम |
संबंध | वेल्डिंग |
पाइप फिटिंग कोहनी | कोण: 22.5 डिग्री, 30 डिग्री, 45 डिग्री, 90 डिग्री, 180 डिग्री, 1.0D, 1.5D, 2.0D, 2.5D, 3D, 4D, 5D, 6D, 7D-40D। मानक: ASME B16.9, ASME B16.28, ASME B16.25, MSS SP-75 DIN2605 JISB2311 JISB2312 JISB2313, BS, GB, ISO |
पाइप फिटिंग आकार सीमा | 10s, 40s, 80s, 160s, XXS में 1/2" NB से 24" NB।(डीएन6~डीएन100) |
पाइप फिटिंग निर्माण प्रक्रिया | पुश, प्रेस, फोर्ज, कास्ट, आदि। |
बटवेल्ड फिटिंग टेस्ट सर्टिफिकेट |
|
के विशिष्ट निर्माता | 90º कोहनी, कपलिंग, रेड्यूसर, आवेषण, कैप्स, निपल्स, 45º कोहनी, टीज़, क्रॉस, बराबर टीज़ और कम करने वाली टीज़ |
JIS B2312 बटवेल्ड रेड्यूसर के आकार
आकार D1 | आकार D2 | ||
डीएन | एनपीएस | आयुध डिपो (मिमी) | |
20 | 3/4″ | 27.2 | डीएन15 |
25 | 1″ | 34.0 | डीएन20, डीएन15 |
32 | 1-1/4″ | 42.7 | डीएन25, डीएन20, डीएन15 |
40 | 1-1/2″ | 48.6 | DN32, DN25, DN20, DN15 |
50 | 2″ | 60.5 | डीएन 40, डीएन 32, डीएन 25, डीएन 20 |
65 | 2-1/2″ | 76.3 | डीएन50, डीएन40, डीएन32, डीएन25 |
80 | 3″ | 89.1 | डीएन65, डीएन50, डीएन40, डीएन32 |
90 | 3-1/2″ | 101.6 | डीएन 80, डीएन 65, डीएन 50, डीएन 40, डीएन 32 |
100 | 4″ | 114.3 | DN90, DN80, DN65, DN50, DN40 |
125 | 5″ | 139.8 | डीएन 100, डीएन 90, डीएन 80, डीएन 65, डीएन 50 |
150 | 6″ | 165.2 | DN125, DN100, DN90, DN80, DN65 |
200 | 8″ | 216.3 | डीएन 150, डीएन 125, डीएन 100, डीएन 90 |
250 | 10″ | 267.4 | डीएन200, डीएन150, डीएन125, डीएन100 |
300 | 12″ | 318.5 | डीएन250, डीएन200, डीएन150, डीएन125 |
350 | 14″ | 355.6 | DN300, DN250, DN200, DN150 |
400 | 16″ | 406.4 | डीएन350, डीएन300, डीएन250, डीएन200 |
450 | 18″ | 457.2 | डीएन 400, डीएन 350, डीएन 300, डीएन 250 |
500 | 20″ | 508.0 | डीएन 450, डीएन 400, डीएन 350, डीएन 300 |
