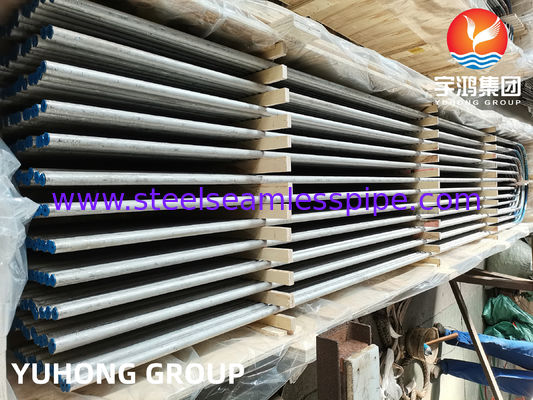

SA213 TP316L हीट एक्सचेंजर यू बेंड ट्यूब सीमलेस 100% HT ET

अवलोकन

स्टेनलेस स्टील यू-बेंड ट्यूब एक प्रकार का पाइप या ट्यूब है जिसमें इसकी संरचना में यू-आकार की मोड़ होती है। स्टेनलेस स्टील यू-बेंड ट्यूब के बारे में कुछ मुख्य बिंदु यहां दिए गए हैंः

1. यू-आकार की झुकना: स्टेनलेस स्टील की यू-बेंड ट्यूब की विशेषता इसकी यू-आकार की झुकना है, जो इसे दिशा बदलने या द्रव प्रवाह को पुनर्निर्देशित करने की अनुमति देता है। झुकने में आमतौर पर 180 डिग्री की वक्रता होती है,अक्षर "U" के आकार जैसा. "

2. स्टेनलेस स्टील सामग्रीः यू-बेंड ट्यूब स्टेनलेस स्टील से बने होते हैं, जो उत्कृष्ट संक्षारण प्रतिरोध और स्थायित्व प्रदान करता है। स्टेनलेस स्टील विभिन्न संक्षारक वातावरणों के लिए प्रतिरोध प्रदान करता है,इसे विभिन्न प्रकार के अनुप्रयोगों के लिए उपयुक्त बना रहा है।

3. हीट एक्सचेंजर अनुप्रयोगः स्टेनलेस स्टील के यू-बेंड ट्यूबों का उपयोग आमतौर पर हीट एक्सचेंजर में किया जाता है, जहां वे दो तरल पदार्थों के बीच गर्मी के हस्तांतरण की सुविधा प्रदान करते हैं।यू-बेंड डिजाइन सीमित स्थान में कॉम्पैक्ट स्थापना और कुशल गर्मी हस्तांतरण की अनुमति देता है.

4. अनुकूलन योग्य आयामः यू-बेंड ट्यूबों को ट्यूब व्यास, दीवार मोटाई और मोड़ त्रिज्या के संदर्भ में विशिष्ट अनुप्रयोग आवश्यकताओं को पूरा करने के लिए अनुकूलित किया जा सकता है।इन आयामों वांछित द्रव प्रवाह के आधार पर चुना जाता है, गर्मी हस्तांतरण क्षमता, और प्रणाली डिजाइन।

5. वेल्डिंग और निर्माणः स्टेनलेस स्टील यू-बेंड ट्यूब आमतौर पर झुकने, वेल्डिंग और निर्माण प्रक्रियाओं के संयोजन के माध्यम से निर्मित होते हैं।यू-बेंड ट्यूब को वांछित आकार में झुकाने से बनता है, इसके बाद दो सीधे छोरों को एक साथ वेल्डिंग करके यू आकार का विन्यास बनाया जाता है।

6. उद्योग अनुप्रयोगः स्टेनलेस स्टील यू-बेंड ट्यूब पेट्रोकेमिकल, तेल और गैस, बिजली उत्पादन, रासायनिक प्रसंस्करण, एचवीएसी और प्रशीतन जैसे उद्योगों में आवेदन पाते हैं।इनका प्रयोग हीट एक्सचेंजर में किया जाता है, कंडेनसर, बॉयलर और अन्य प्रणालियां जहां कुशल गर्मी हस्तांतरण आवश्यक है।

7. सामग्री विकल्पः स्टेनलेस स्टील यू-बेंड ट्यूब विभिन्न ग्रेड स्टेनलेस स्टील में उपलब्ध हैं, जैसे कि 304, 316, या 316L।स्टेनलेस स्टील ग्रेड का चयन ऑपरेटिंग तापमान जैसे कारकों पर निर्भर करता है, द्रव संगतता और संक्षारण प्रतिरोध आवश्यकताएं।

8. गुणवत्ता और मानक: स्टेनलेस स्टील के यू-बेंड ट्यूबों को उद्योग के मानकों का पालन करना चाहिए और उनके प्रदर्शन और विश्वसनीयता सुनिश्चित करने के लिए सख्त गुणवत्ता नियंत्रण उपायों से गुजरना चाहिए।एएसटीएम जैसे मानकों का अनुपालन, एएसएमई, या विशिष्ट उद्योग कोड सुनिश्चित करता है कि ट्यूब आवश्यक आवश्यकताओं को पूरा करते हैं।

स्टेनलेस स्टील यू-बेंड ट्यूब का व्यापक रूप से हीट एक्सचेंजर और अन्य प्रणालियों में उपयोग किया जाता है जिनके लिए एक कॉम्पैक्ट स्थान में कुशल गर्मी हस्तांतरण की आवश्यकता होती है।उनके यू के आकार की मोड़ तरल पदार्थ प्रवाह या दिशा में बदलाव के पुनर्निर्देशन के लिए अनुमति देता हैअनुकूलन विकल्प, सामग्री विकल्प और गुणवत्ता मानकों का पालन विशिष्ट अनुप्रयोगों में इष्टतम प्रदर्शन सुनिश्चित करने के लिए महत्वपूर्ण विचार हैं।


विशेषताएं:

• 'यू' झुकने को ठंडी प्रक्रिया से किया जाता है।
• ग्राहक के चित्रों के अनुसार आवश्यक त्रिज्या तक 'यू' झुकना किया जाता है।
• झुकने का भाग और छह इंच का पैर प्रतिरोध हीटिंग द्वारा तनाव से मुक्त होता है।
• आईडी में ऑक्सीकरण से बचने के लिए आवश्यक प्रवाह दर पर निष्क्रिय गैस (आर्गॉन) को उसके माध्यम से पारित किया जाता है।
• त्रिज्या को इसकी ओडी और दीवार पतली होने के लिए अनुशंसित विनिर्देश के साथ जाँच की जाती है।
• भौतिक गुणों और सूक्ष्म संरचना की जाँच तीन अलग-अलग स्थानों पर की जाती है।
• लहरों और दरारों के लिए दृश्य निरीक्षण डाई पेनेट्रेंट टेस्ट से किया जाता है।
• इसके बाद प्रत्येक ट्यूब को सुझावित दबाव पर हाइड्रो टेस्ट किया जाता है ताकि रिसाव की जांच की जा सके।

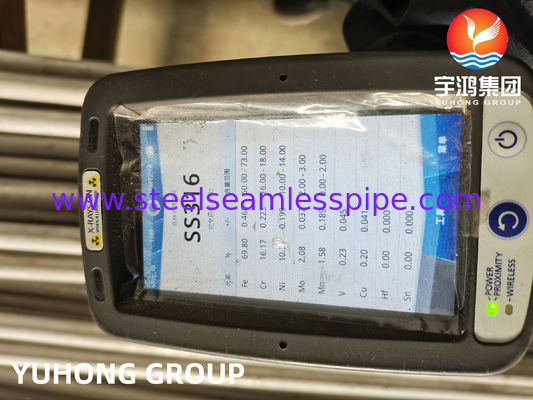

• ट्यूब की पहचान शुद्धता की जाँच के लिए कपास की गेंद का परीक्षण किया जाता है।

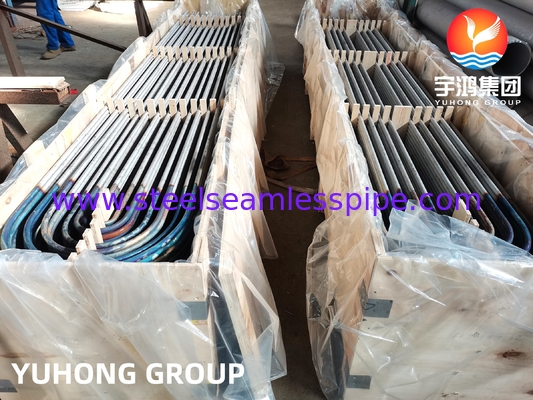

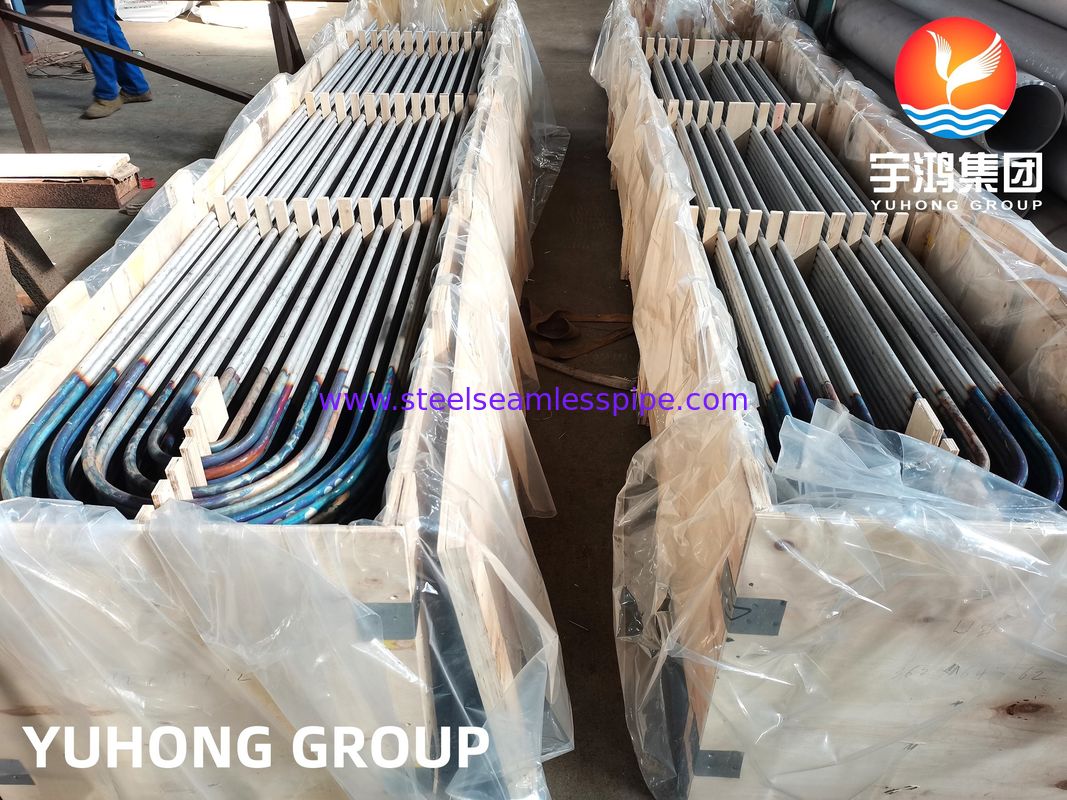

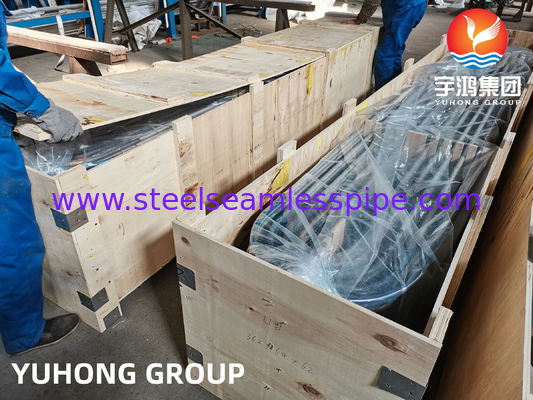

• इसके बाद मसालेदार, सूखे, चिह्नित और पैक किए जाते हैं।
• सभी प्रक्रियाओं का TEMA "C" और ASTM A-688 के अनुसार सख्ती से पालन किया जाता है।



रासायनिक संरचना




यांत्रिक गुण


आवेदन:

• रासायनिक उर्वरक उद्योग
• रासायनिक और पेट्रोकेमिकल उद्योग
• विद्युत उत्पादन और पर्यावरण प्रौद्योगिकियां
• तेल और प्राकृतिक गैस एलएनजी अनुप्रयोग
• मैकेनिकल और प्लांट इंजीनियरिंग
• निर्माण और भवन, मोटर वाहन उद्योग
• नागरिक परमाणु ऊर्जा
• उपकरण ट्यूबिंग
• पल्स और पेपर बनाने की उद्योग
• रासायनिक फाइबर
• खाद्य प्रसंस्करण उद्योग स्वच्छता ट्यूब, कोयला गैसीकरण
• पर्यावरण संरक्षण
• एयरोस्पेस उद्योग
