| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| मॉडल संख्या: | ASME SA213 TP316Ti, 316L, TP317L, TP321H, TP310S, TP347H |
| न्यूनतम आदेश मात्रा: | 500KGS |
|---|---|
| पैकेजिंग विवरण: | प्लास्टिक कैप के साथ प्लाई-लकड़ी का केस / आयरन केस / बंडल; |
| प्रसव के समय: | 7 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी |
| प्रोडक्ट का नाम: | यू बेंड ट्यूब | मानक: | एएसटीएम ए213, एएसएमई एसए213 |
|---|---|---|---|
| सामग्री: | TP304/304L, TP310/310S, TP316/316L, TP316Ti, TP317/317L, TP321/321H, TP347/347H | आयुध डिपो: | 6.35 एमएम, 9.52 एमएम, 12.7 एमएम, 15.88 एमएम, 19.05 एमएम, 20 एमएम, 22,23 एमएम, 25 एमएम, 25.4 एमएम, 31 |
| डब्ल्यूटी: | BWG 10, 12, 14, 16, 18, 20, आदि | RADIUS: | अनुकूलित किया जा सकता है |
| अंत: | सादा अंत, beveled छोर | रूप: | गोल, चौकोर, आयताकार, कुंडलित, यू बेंड ट्यूब |
| अंतिम फिनिशिंग: | समाधान की घोषणा की और मसालेदार / तेज की घोषणा की | आवेदन: | एएसटीएम ए213 टीपी317एल स्टेनलेस स्टील सीमलेस ट्यूब, यू बेंड ट्यूब, हीट एक्सचेंजर ट्यूब |
| प्रमुखता देना: | TP317L स्टेनलेस स्टील यू बेंड ट्यूब,बॉयलर स्टेनलेस स्टील यू बेंड पाइप,TP304 हीट एक्सचेंजर यू ट्यूब |
||

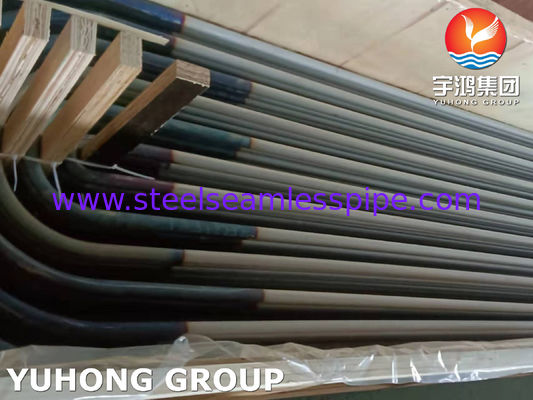

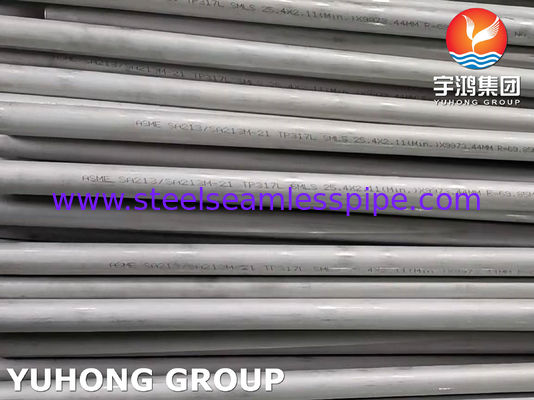

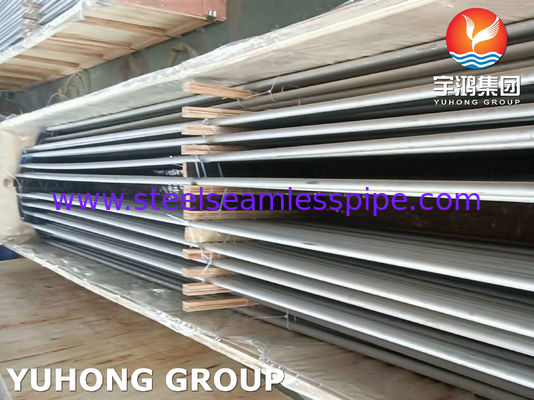

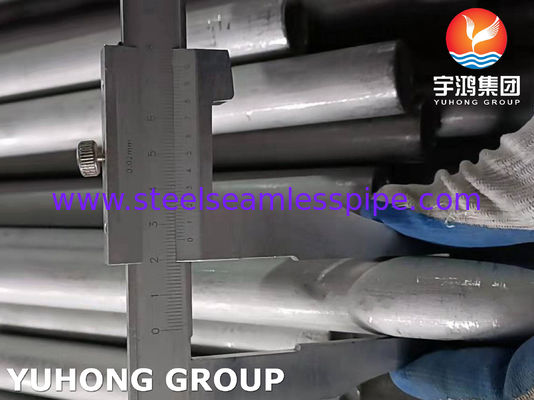

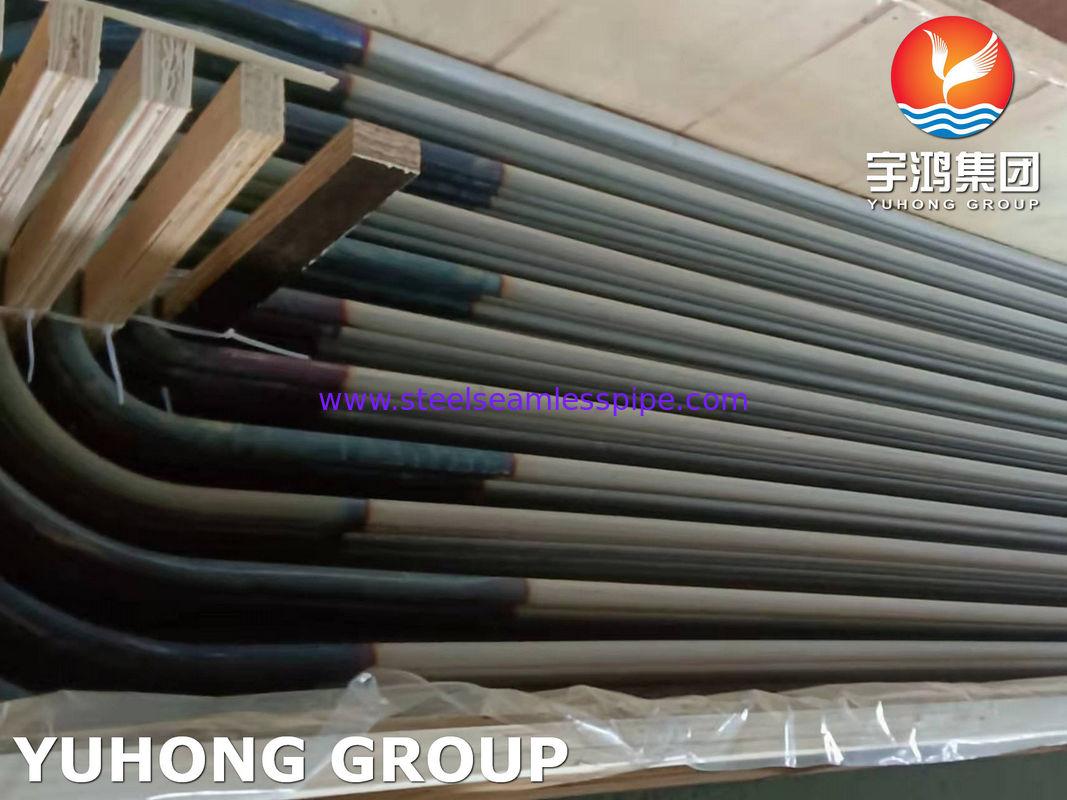

बॉयलर और हीट एक्सचेंजर के लिए ASTM A312 TP317/317L स्टेनलेस स्टील सीमलेस ट्यूब
दस्टेनलेस स्टील 317L यू ट्यूबविशेष रूप से हीट एक्सचेंजर के लिए निर्मित एक विशेष प्रकार का ट्यूब है। ट्यूब यू के आकार में बने होते हैं और हीट एक्सचेंजर अनुप्रयोगों में दोहराए जाने वाली पंक्तियों में उपयोग किए जाते हैं। सामग्री में निकल होता है,क्रोमियमइसकी संरचना में कार्बन, मैंगनीज, फास्फोरस, सिलिकॉन, सल्फर और मोलिब्डेनम शामिल हैं।मिश्र धातु 317L एनील्ड स्थिति में गैर चुंबकीय हैइसे गर्मी उपचार से कठोर नहीं किया जा सकता है।
स्टेनलेस स्टील TP317Lटीपी 317 स्टेनलेस स्टील का एक कम कार्बन संस्करण है। इसमें 317 स्टील के समान उच्च शक्ति और संक्षारण प्रतिरोध है लेकिन कम कार्बन सामग्री के कारण अधिक मजबूत वेल्ड्स का उत्पादन कर सकता है।
| मानक | UNS | WERKSTOFF NR. |
| एसएस 317 | S31700 | 1.4449 |
| SS 317L | S31703 | 1.4438 |
ASTM A213 TP317L स्टेनलेस स्टील ट्यूब के यांत्रिक गुण
| ग्रेड | घनत्व | पिघलने का बिंदु | तन्य शक्ति (Mpa) | उपज बिंदु ((Mpa) | लम्बाई ((%) | कठोरता |
| 317L | 8.0g/cm3 | 1454 °C (2650 °F) | 515 | 205 | 35 | 95 |
रासायनिक संरचना एएसटीएम ए 213 टीपी 317 एल स्टेनलेस स्टील ट्यूब के
| ग्रेड | सी | एमएन | पी | S | हाँ | नि | सीआर | मो |
| 317 | 0.08 | 2.00 | 0.040 | 0.030 | 1.0 | 11-14 | 18-20 | 3.0-4.0 |
| 317L | 0.03 | 2.00 | 0.040 | 0.030 | 1.0 | 11-15 | 18-20 | 3.0-4.0 |
ASTM A213 TP317L स्टेनलेस स्टील ट्यूबों के भौतिक गुण (कमरे के तापमान)
| विशिष्ट ताप (0-100°C) | ऊष्मा चालकता | थर्मल विस्तार | मॉड्यूल लचीलापन | विद्युत प्रतिरोध | घनत्व |
| 500 | 14.6 | 16.5 | 193 | 7.4 | 7.99 |
| J.kg-1.°K-1 | W.m -1.°K-1 | mm/m/°C | जीपीए | μohm/cm | जी/सेमी3 |
A213 TP317L यू-बेंड ट्यूबों की खरीद करते समय, एक विशेषज्ञ केवल सामग्री से अधिक निर्दिष्ट करेगाः
अंतिम गर्मी उपचार की स्थितिः "समाधान को एनील किया जाना चाहिएबाद मेंझुकना। "
डेस्कलिंग/पिकलिंगः 'अंतिम गर्मी उपचार के बाद साफ, निष्क्रिय सतह पर पिकलिंग की जानी चाहिए।'
झुकने की सहिष्णुताः स्पष्ट रूप से अनुमेय अंडाकार और दीवार पतली करना (जैसे, "टेमा आर/सी मानकों के अनुसार") बताएं।
एनडीटी आवश्यकताएंः घुमावदार अनुभाग पर आवश्यक किसी भी परीक्षण को निर्दिष्ट करें (उदाहरण के लिए, "पूरे यू-बेंड पर एडी करंट परीक्षण") ।
यू-बेंड विनिर्माण प्रक्रिया की महत्वपूर्णता
झुकना पतला और अंडाकारः झुकने के दौरान, झुकने की बाहरी दीवार पतली हो जाती है, और ट्यूब का क्रॉस-सेक्शन थोड़ा अंडाकार हो सकता है।मोड़ सावधानीपूर्वक नियंत्रण किया जाता है कठोर अंडाकार और दीवार पतली सहिष्णुता ASME TEMA (ट्यूबलर एक्सचेंजर निर्माताओं एसोसिएशन) जैसे मानकों में निर्दिष्ट के भीतर रहने के लिएअत्यधिक पतलापन दबाव धारण करने की क्षमता में प्रत्यक्ष कमी है।
अवशिष्ट तनावः झुकने की ठंड-काम की प्रक्रिया झुकने में महत्वपूर्ण अवशिष्ट तनाव का कारण बनती है। मानक अनुप्रयोगों के लिए यह स्वीकार्य हो सकता है।संक्षारक वातावरण में (विशेष रूप से क्लोराइड के साथ), ये तनाव तनाव क्षरण क्रैकिंग (एससीसी) को नाटकीय रूप से तेज कर सकते हैं।
समाधान एनीलिंग और अचार की पूर्ण आवश्यकताः बिंदु # 2 के कारण, A213 TP317L यू-बेंड ट्यूब को झुकने के बाद समाधान एनीलिंग किया जाना चाहिए।यह ताप उपचार (लगभग 1900-2050°F / 1040-1120°C तक गर्म करना और तेजी से बुझाना) कार्बाइड और, सबसे महत्वपूर्ण बात यह है कि यह झुकने से हानिकारक अवशिष्ट तनावों को दूर करता है।ट्यूबों को गर्म करने के दौरान बने स्केल (ऑक्साइड परत) को हटाने और सतह पर निष्क्रिय संक्षारण प्रतिरोधी फिल्म को बहाल करने के लिए अचार किया जाता हैयू-बेंड जो ठीक से एनील नहीं किया गया है, वह क्लोराइड वातावरण में एक टाइमिंग बम है।
आवेदन
1. धुआं गैसों की सल्फ़राइज़ेशन स्क्रबर सिस्टम
2रासायनिक और पेट्रो-रासायनिक प्रसंस्करण उपकरण
3पल्स और पेपर प्लांट
4खाद्य प्रसंस्करण उपकरण
5कपड़ा उपकरण
6बॉयलर ट्यूब
7. हीट एक्सचेंजर ट्यूब
