एएसटीएम ए४०३ WP347H-एस ९०° लंबी त्रिज्या कोहनी बट वेल्ड फिटिंग उच्च तापमान प्रक्रिया पाइपिंग के लिए

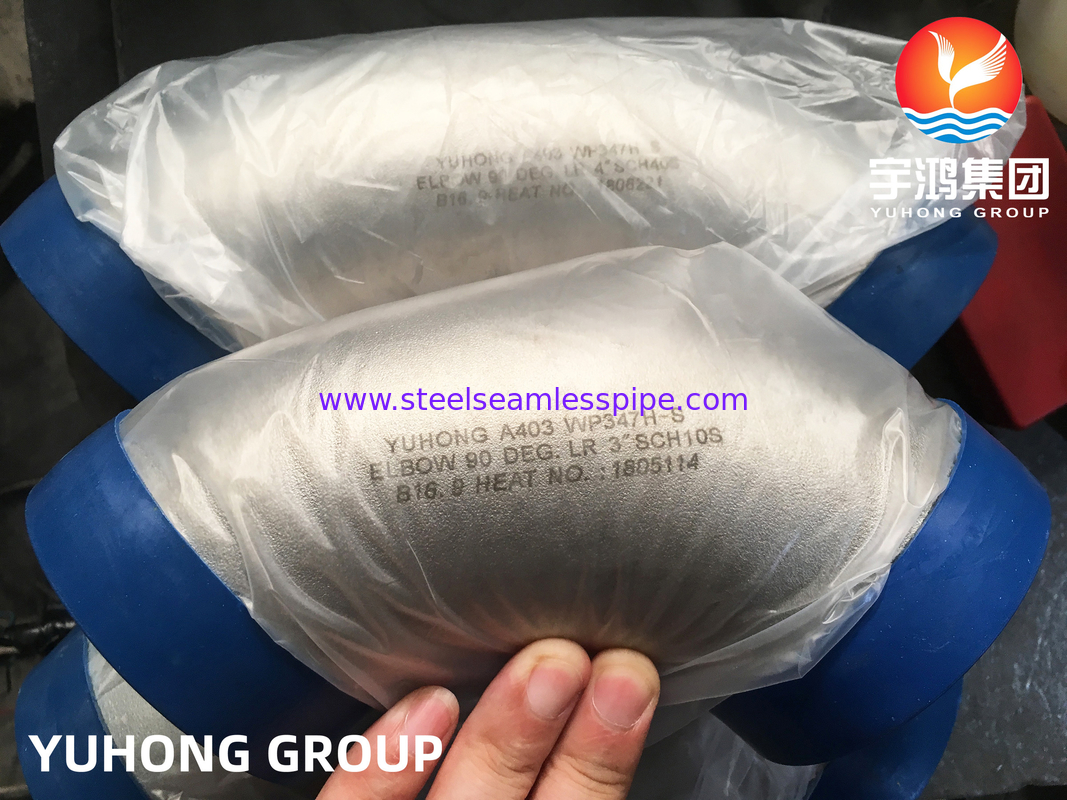

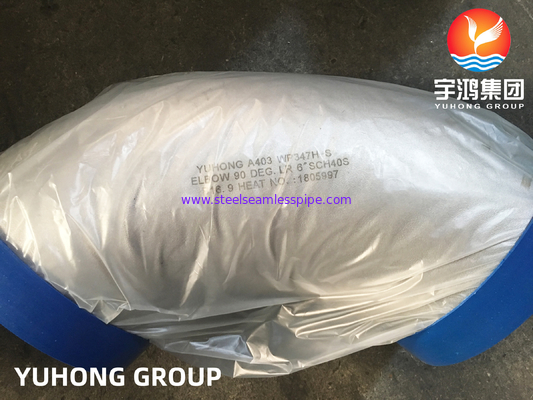

यह एएसटीएम ए403 WP347H-S 90° लॉन्ग रेडियस एल्बो एक जाली ऑस्टेनिटिक स्टेनलेस स्टील बट वेल्ड फिटिंग है जो UNS S34709 / टाइप 347H से निर्मित है।

यह WP347H-S पदनाम सीमलेस क्लास में निर्मित WP-ग्रेड फिटिंग की पहचान करता है। यह उत्पाद को विशेष रूप से पाइपिंग सिस्टम के लिए उपयुक्त बनाता है जहां फिटिंग विनिर्देश, निर्माण वर्ग और आयामी मानक को स्पष्ट रूप से परिभाषित करने की आवश्यकता होती है। एएसटीएम ए403 दबाव पाइपिंग अनुप्रयोगों के लिए जाली ऑस्टेनिटिक स्टेनलेस स्टील फिटिंग को कवर करता है।

90° लॉन्ग-रेडियस कॉन्फ़िगरेशन पाइपिंग दिशा को बदलता है जबकि शॉर्ट-रेडियस एल्बो की तुलना में एक बड़ी सेंटरलाइन रेडियस बनाए रखता है। फिटिंग को ASME B16.9 आयामी आवश्यकताओं या परियोजना-विशिष्ट विनिर्देशों के अनुसार आपूर्ति की जा सकती है।

WP347H एक स्टेबलाइज्ड 347 ऑस्टेनिटिक स्टेनलेस स्टील का उच्च-कार्बन संस्करण है। इसकी केमिस्ट्री उन अनुप्रयोगों के लिए डिज़ाइन की गई है जहाँ ऊंचे तापमान पर सेवा और संवेदीकरण-संबंधित मुद्दों के प्रति प्रतिरोध महत्वपूर्ण विचार हैं।

स्टेबलाइज्ड 347 परिवार टाइटेनियम के बजाय निओबियम (कोलंबियम) का उपयोग स्टेबलाइजिंग तत्व के रूप में करता है। यह अंतर WP347H को TP321H जैसे ग्रेड से अलग करता है।

ऊंचे तापमान वाले पाइपिंग से जुड़े प्रोजेक्ट्स के लिए, 347H, 321H और अन्य ऑस्टेनिटिक ग्रेड के बीच चयन करते समय वास्तविक ऑपरेटिंग तापमान, दबाव, वेल्डिंग प्रक्रिया और लागू डिजाइन कोड का मूल्यांकन किया जाना चाहिए।

लॉन्ग-रेडियस एल्बो लॉन्ग-रेडियस कॉन्फ़िगरेशन से जुड़े सेंटरलाइन रेडियस के साथ प्रवाह दिशा में 90-डिग्री परिवर्तन प्रदान करता है।

विशिष्ट आयामी पैरामीटर में शामिल हैं:

• नाममात्र पाइप आकार
• बाहरी व्यास
• दीवार की मोटाई
• केंद्र-से-अंत आयाम
• अंत बाहरी व्यास
• बेवल ज्यामिति
• ओवलिटी
• कोणीय संरेखण

आयामों को ASME B16.9 या ग्राहक ड्राइंग के अनुसार आपूर्ति की जा सकती है।

WP347H-S को सामान्य-उद्देश्य वाले स्टेनलेस स्टील एल्बो के रूप में रखने के बजाय, निम्नलिखित अनुप्रयोग अधिक तकनीकी रूप से प्रासंगिक हैं:

• उच्च तापमान प्रक्रिया पाइपिंग
• पेट्रोकेमिकल प्रक्रिया लाइनें
• रासायनिक प्रसंस्करण उपकरण
• रिफाइनरी पाइपिंग सिस्टम
• भट्टी-संबंधित पाइपिंग
• थर्मल प्रोसेसिंग सिस्टम
• उच्च तापमान भाप लाइनें
• बिजली उत्पादन पाइपिंग
• हीट ट्रांसफर सिस्टम
• औद्योगिक प्रक्रिया उपकरण

यह पृष्ठ पर शामिल करने के लिए एक उपयोगी तकनीकी तुलना है क्योंकि दोनों ग्रेड स्टेबलाइज्ड ऑस्टेनिटिक स्टेनलेस स्टील हैं और ऊंचे तापमान वाले पाइपिंग अनुप्रयोगों में दिखाई दे सकते हैं।

उपयुक्त ग्रेड का चयन सेवा तापमान, प्रक्रिया वातावरण, वेल्डिंग की स्थिति और लागू इंजीनियरिंग विनिर्देश के अनुसार किया जाना चाहिए।

फिटिंग निर्माण मार्ग में हीट ट्रीटमेंट और आयामी फिनिशिंग के बाद नियंत्रित बनाने की प्रक्रियाएं शामिल हो सकती हैं।

विशिष्ट उत्पादन चरणों में शामिल हैं:

1. कच्चे माल का सत्यापन
2. ट्यूब या बिलेट की तैयारी
3. नियंत्रित निर्माण
4. हीट ट्रीटमेंट
5. एंड बेवेलिंग
6. आयामी अंशांकन
7. सतह निरीक्षण
8. नॉन-डिस्ट्रक्टिव परीक्षा
9. अंतिम आयामी निरीक्षण
10. मार्किंग और पैकेजिंग

एएसटीएम ए403 के लिए फिटिंग को हीट ट्रीटमेंट से गुजरना आवश्यक है और इसमें रासायनिक विश्लेषण, यांत्रिक गुणों और दृश्य परीक्षा के लिए आवश्यकताएं शामिल हैं।

उपलब्ध निरीक्षण दस्तावेजों में शामिल हो सकते हैं:

• रासायनिक संरचना विश्लेषण
• यांत्रिक परीक्षण रिपोर्ट
• तन्यता परीक्षण
• यील्ड स्ट्रेंथ टेस्ट
• कठोरता परीक्षण
• हीट ट्रीटमेंट रिकॉर्ड

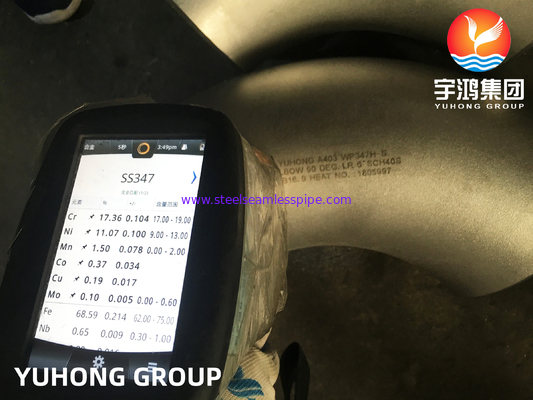

• पीएमआई रिपोर्ट

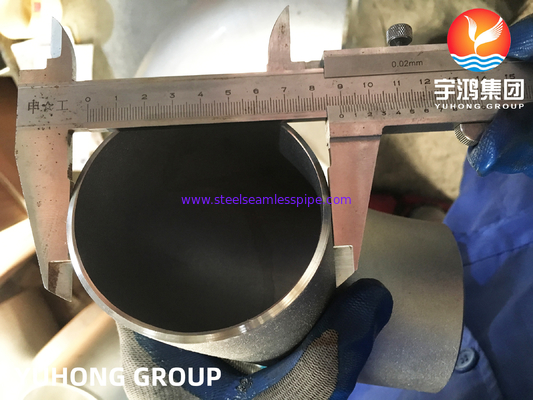

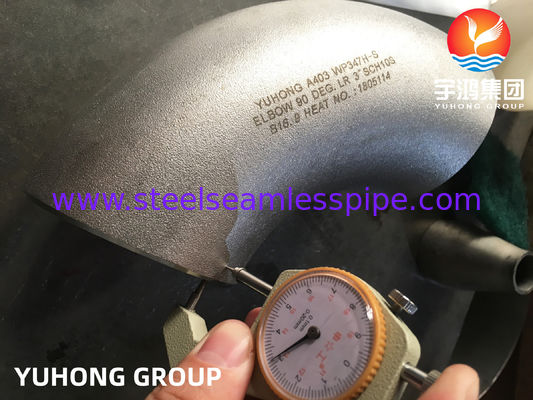

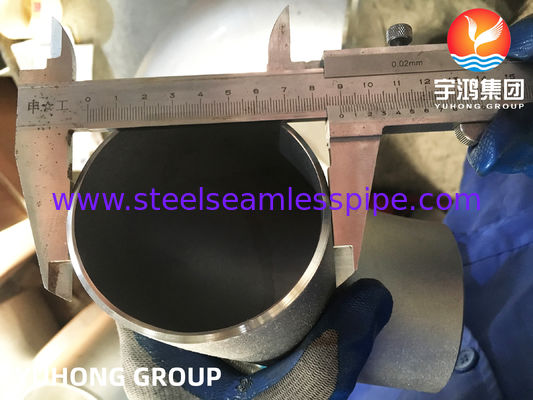

• आयामी निरीक्षण रिपोर्ट
• दृश्य निरीक्षण रिपोर्ट
• लिक्विड पेनिट्रेंट टेस्टिंग
• अल्ट्रासोनिक टेस्टिंग
• रेडियोग्राफिक टेस्टिंग, जब लागू हो
• EN 10204 3.1 MTC
• EN 10204 3.2 निरीक्षण प्रमाणपत्र
• तृतीय-पक्ष निरीक्षण रिपोर्ट

लागू एनडीई विधि को फिटिंग वर्ग और खरीद आवश्यकताओं के अनुसार निर्दिष्ट किया जाना चाहिए, बजाय इसके कि हर उत्पाद के लिए हर परीक्षण को स्वचालित रूप से सूचीबद्ध किया जाए। एएसटीएम ए403 निर्माण और एनडीई आवश्यकताओं के अनुसार WP फिटिंग वर्गों को अलग करता है।
