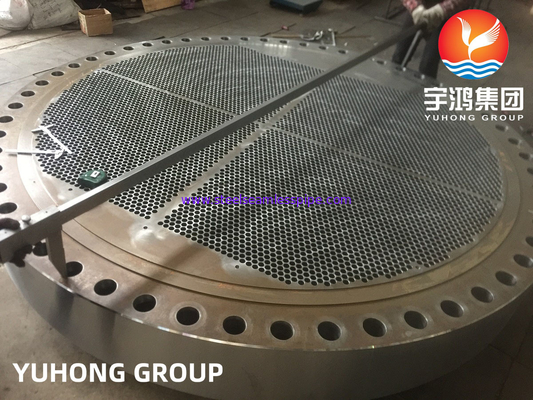

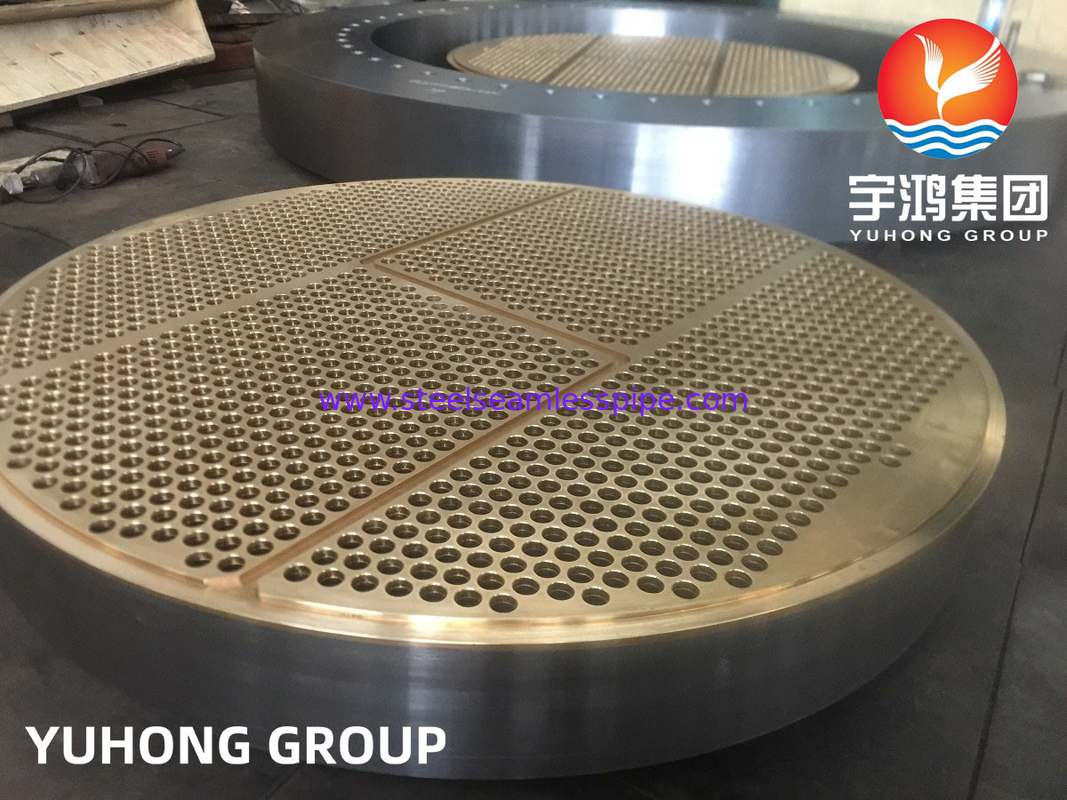

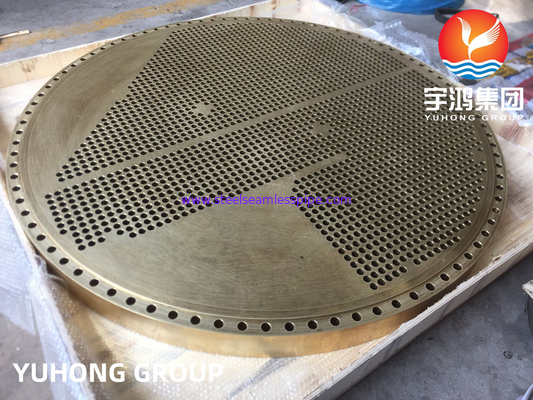

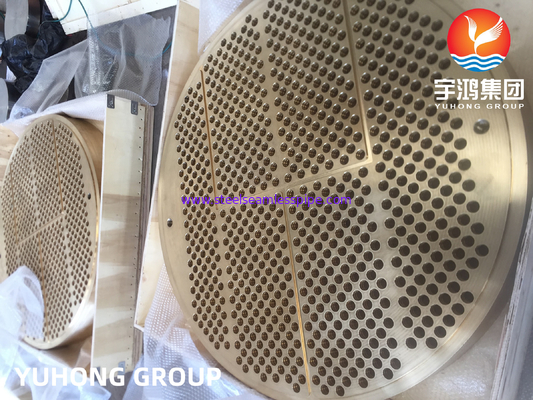

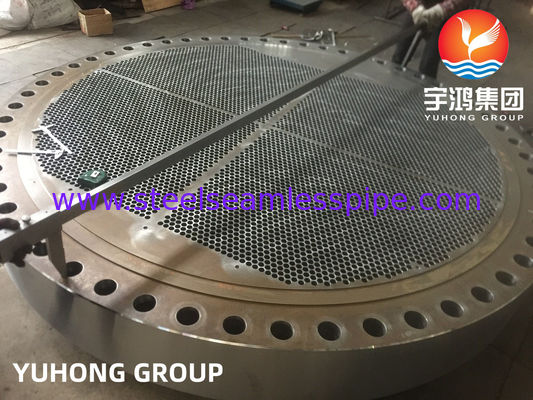

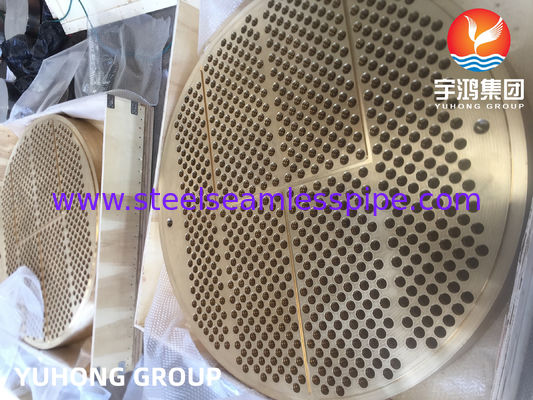

ASTM B171 C46400 / C44300 पीतल मिश्र धातु ट्यूब शीट हीट एक्सचेंजर ट्यूब प्लेट

दबाव पोत के लिए ASTM B171 तांबा मिश्र धातु ट्यूब शीट औरहीट एक्सचेंजर अनुप्रयोग

एएसटीएम बी171/बी171एम दबाव वाहिकाओं, कंडेनसरों और हीट एक्सचेंजर के लिए तांबा-मिश्र धातु प्लेट और शीट के लिए विनिर्देश है। यहाँ ट्यूबशीट को ट्यूब प्लेट के रूप में भी जाना जाता है,जो शेल और ट्यूब हीट एक्सचेंजर के मुख्य घटकों में से एक है. बंद ट्यूबलर दबाव पोत के भीतर पाइपों की एक श्रृंखला को समायोजित करने के लिए ट्यूब शीट में छेद किया जाता है। इसका व्यापक रूप से जहाज निर्माण के क्षेत्रों में हीट एक्सचेंजर उत्पादों में उपयोग किया जाता है,परमाणु ऊर्जापेट्रोकेमिकल और सैन्य उद्योग।

प्रमुख विशेषताएं:

• संक्षारण प्रतिरोधः समुद्री जल और कई अन्य संक्षारक वातावरण के प्रति बहुत अच्छा प्रतिरोध।
• ऊष्मा प्रवाहकता: अच्छी ऊष्मा प्रवाहकता इसे हीट एक्सचेंजर के लिए आदर्श बनाती है।
• विनिर्माण क्षमताः आसानी से वेल्डेड और विभिन्न आकारों में बनाया जा सकता है।
• मजबूती: उचित यांत्रिक मजबूती जो उच्च दबाव अनुप्रयोगों में प्रदर्शन बनाए रखती है।

अन्य सामग्री

ट्यूब शीट्सनल की तुलना में अधिक शालीन नहीं होना चाहिए क्योंकि इससे नल के छोर की संक्षारण दर पर गैल्वानिक प्रभाव पड़ सकता है। इसलिए 90-10 Cu-Ni नल शीट का उपयोग 90-10 Cu-Ni नल के साथ किया जा सकता है।नौसेना पीतलमंट्ज़ धातु और एल्यूमीनियम कांस्य 90-10 Cu-Ni ट्यूबों के लिए थोड़ा एनोडिक हैं और इसलिए संगत हैं। 70-30 ट्यूबों में 90-10 या 70-30 ट्यूब शीट होनी चाहिए।वेल्डेड ट्यूब टू ट्यूब शीट जोड़ों को प्राथमिकता दी जाती है.

उद्योग में उपयोग किए जाने वाले कई अलग-अलग ट्यूब/ट्यूब शीट (टी/टीएस) वेल्ड जॉइंट डिजाइन हैं और प्रत्येक के अपने विशेष फायदे और नुकसान हैं।समाहित नली, ट्रिपनेटेड ट्यूब शीट, जोड़ा-रिंग और चेहरे के साइड फिलेट वेल्ड जब वेल्ड ट्यूब शीट के चेहरे पर किया जाता है।

आवेदन

ट्यूब प्लेट का व्यापक रूप से ट्यूबलर हीट एक्सचेंजर, बॉयलर, दबाव पोत, स्टीम टर्बाइन, बड़े केंद्रीय एयर कंडीशनर, कंडेनसर, वाष्पीकरण और अन्य उत्पादों में उपयोग किया जाता है।धातु सामग्री इसे न केवल कठोर बनाती हैट्यूब प्लेट प्रसंस्करण की परिशुद्धता, विशेष रूप से छेद की दूरी और व्यास, लंबवतता की सहिष्णुता,और खत्म बहुत ऊपर सूचीबद्ध उपकरणों की विधानसभा और प्रदर्शन को प्रभावित.
