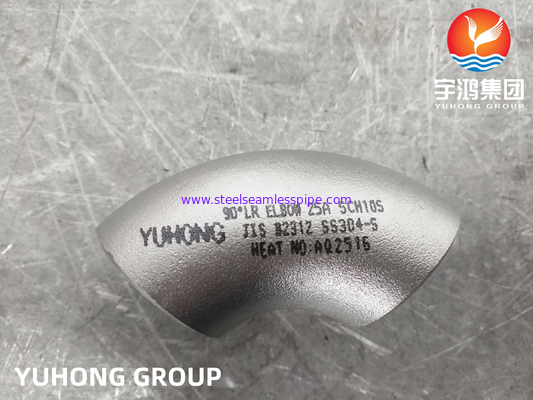

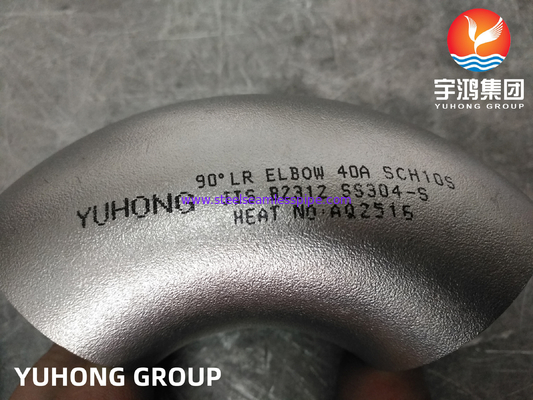

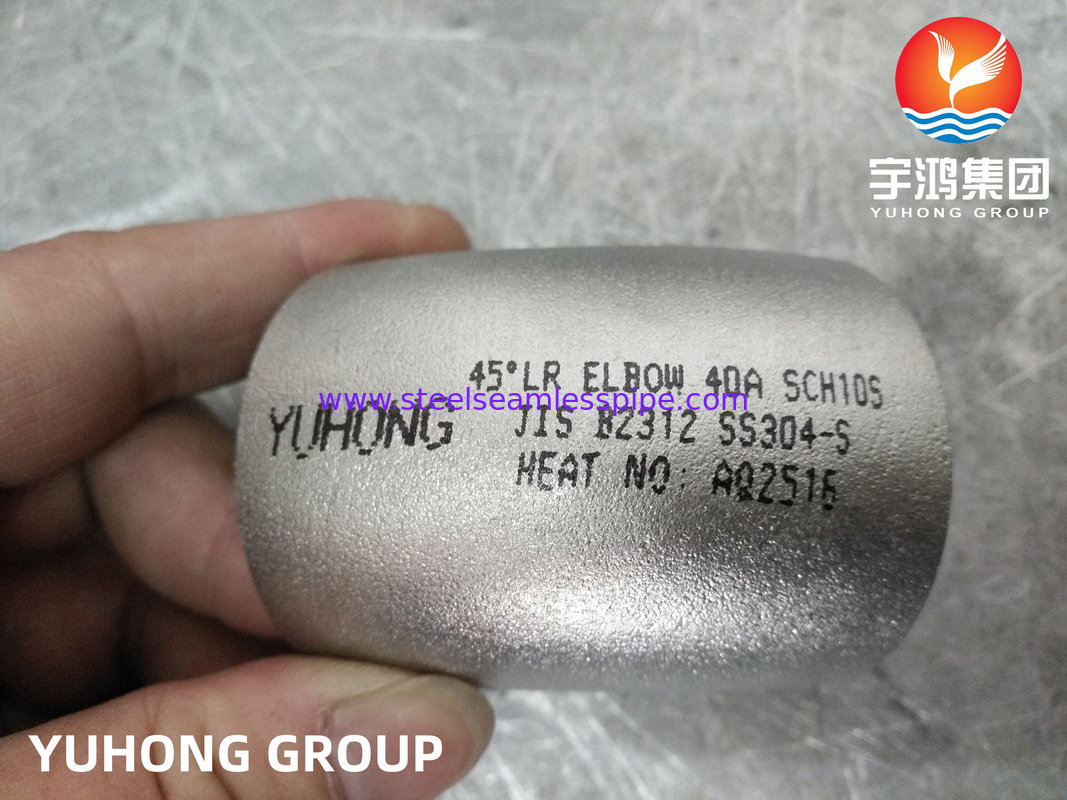

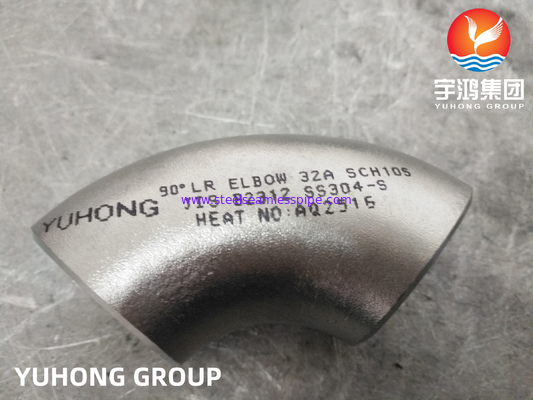

JIS B2312 SUS 304 कोहनी जापानी मानक स्टेनलेस स्टील बटवेल्ड फिटिंग

अवलोकन:

JIS B2312 इस्पात पाइप फिटिंग के लिए एक जापानी औद्योगिक मानक है, जिसमें कोहनी, टी, युग्मन और अधिक शामिल हैं। SUS304 कोहनी SUS304 स्टेनलेस स्टील सामग्री से बने कोहनी फिटिंग को संदर्भित करती है।

SUS304 स्टेनलेस स्टील का उपयोग विभिन्न उद्योगों में इसके उत्कृष्ट संक्षारण और ऑक्सीकरण प्रतिरोध के साथ-साथ इसकी स्थायित्व के कारण किया जाता है।JIS B2312 SUS304 कोहनी एक पाइप प्रणाली में तरल प्रवाह की दिशा बदलने के लिए बनाया गया है, जिससे सिस्टम का सुचारू संचालन सुनिश्चित हो सके।

JIS B2312 SUS304 कोहनी का निर्माण JIS द्वारा निर्धारित मानकों को पूरा करने के लिए किया जाता है, जो यह सुनिश्चित करते हैं कि फिटिंग में उचित आयाम, दबाव रैंकिंग और सामग्री गुण हों।इन फिटिंग विभिन्न पाइप व्यास समायोजित करने के लिए विभिन्न आकारों में आते हैं और दोनों उच्च और निम्न तापमान अनुप्रयोगों के लिए इस्तेमाल किया जा सकता है.

विनिर्देशः

रासायनिक संरचनाः

यांत्रिक गुण:


आयाम:

नाममात्र आकार		बेवल में बाहरी व्यास (मिमी)	केंद्र से अंत तक (मिमी)
			90° कोहनी		45° कोहनी
डीएन	एनपीएस	ओवरडोज	ए		बी
			एलआर	एसआर	एलआर
15	आधा	21.7	38.1	...	15.8
20	3/4	27.2	38.1	...	15.8
25	1	34.0	38.1	25.4	15.8
32	एक चौथाई	42.7	47.6	31.8	19.7
40	1 1/2	48.6	57.2	38.1	23.7
50	2	60.5	76.2	50.8	31.6
65	ढाई	76.3	95.3	63.5	39.5
80	3	89.1	114.3	76.2	47.3
90	साढ़े तीन	101.6	133.4	88.9	55.3
100	4	114.3	152.4	101.6	63.1
125	5	139.8	190.5	127.0	78.9
150	6	165.2	228.6	152.4	94.7
200	8	216.3	304.8	203.2	126.3
250	10	267.4	381.0	254.0	157.8
300	12	318.5	457.2	304.8	189.4
350	14	355.6	533.4	355.6	220.9
400	16	406.4	609.6	406.4	252.5
450	18	457.0	685.8	457.2	284.1
500	20	508.0	762.0	508.0	315.6
550	22	558.8	838.2	558.8	347.2
600	24	609.6	914.4	609.6	378.7
650	26	660.4	990.6	660.4	410.3
नोट्स: 1) इनके अलावा GB/T 10752, SH 3408, SH 3409, HG/T 21635, HG/T 21631, SY/T 0510, DL/T 695, EN 10253 आदि भी लागू हैं। 2) 26 से अधिक एनपीएस के साथ कोहनी खरीदार और निर्माता द्वारा सहमत आकारों के अधीन बनाई जाएगी।
