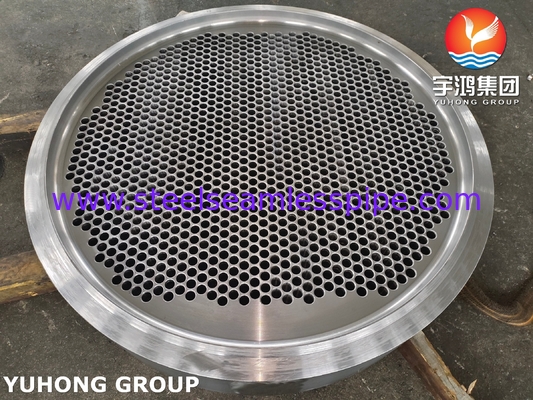

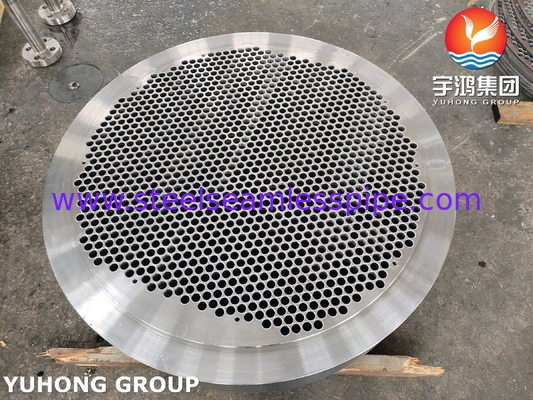

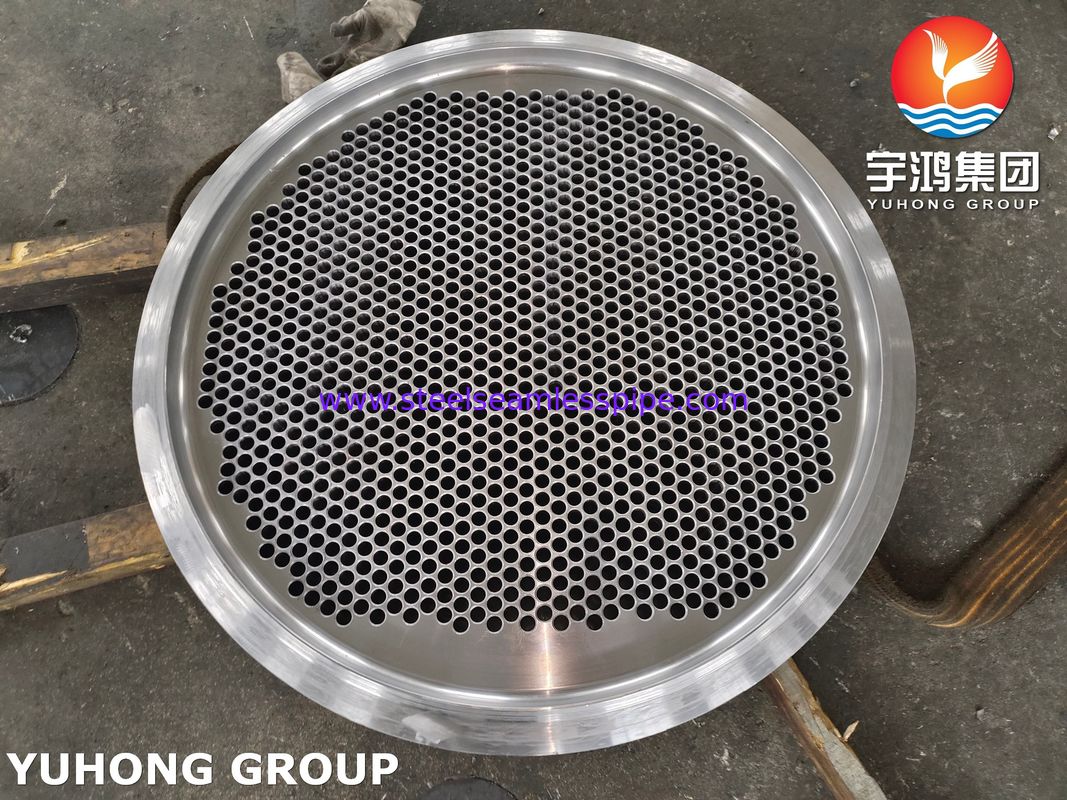

ASME SA266 Gr.2N हीट एक्सचेंजर ट्यूब शीट के अनुसार ASME सेक्शन VIII

ASME SA266 Gr.2N हीट एक्सचेंजर ट्यूब शीट के अनुसार ASME सेक्शन VIII

ASME SA266 Gr.2N विनिर्देश क्या है?

ASME SA-266 Gr.2N विनिर्देश दबाव पात्रों और हीट एक्सचेंजर में विशेष रूप से ट्यूब शीट के लिए उपयोग किए जाने वाले कार्बन स्टील फोर्जिंग को कवर करता है।यह सामग्री व्यापक रूप से खोल और ट्यूब हीट एक्सचेंजर में प्रयोग किया जाता हैइसके अच्छे यांत्रिक गुणों, वेल्डेबिलिटी और लागत-प्रभावीता के कारण, कंडेनसर और बॉयलरों के लिए भी इसका उपयोग किया जाता है।

"2N" पदनाम यह दर्शाता है कि सामग्री को सामान्यीकृत गर्मी-उपचारित स्थिति में आपूर्ति की जाती है, जो गैर-मानकीकृत ग्रेड की तुलना में इसकी ताकत और कठोरता को बढ़ाता है।

रासायनिक संरचना (ASME SA-266 Gr.2N)

यांत्रिक गुण

ताप उपचार

अनाज संरचना को परिष्कृत करने और यांत्रिक गुणों में सुधार करने के लिए सामान्यीकृत (एन) ।

वैकल्पिक वेल्ड के बाद हीट ट्रीटमेंट (PWHT) यदि वेल्डिंग की जाती है।

हीट एक्सचेंजर ट्यूब शीट्स के लिए SA-266 Gr.2N का उपयोग क्यों करें?

लाभ

लागत प्रभावी ∙ स्टेनलेस स्टील या निकेल मिश्र धातु ट्यूब शीट की तुलना में अधिक किफायती।

अच्छी वेल्डेबिलिटी सामान्य वेल्डिंग तकनीकों (एसएमएडब्ल्यू, जीटीएडब्ल्यू, एसएडब्ल्यू) के साथ संगत।

एएसएमई कोड अनुपालन (ASME Code Compliance) एएसएमई बॉयलर और प्रेशर कंटेनर कोड (बीपीवीसी) सेक्शन VIII को पूरा करता है।

मध्यम संक्षारण प्रतिरोध ️ उचित रखरखाव के बाद गैर-गंभीर वातावरण के लिए उपयुक्त।

सीमाएँ

अत्यधिक संक्षारक सेवा के लिए नहीं ️ अम्लीय/आक्रामक मीडिया के संपर्क में आने पर आवरण या कोटिंग की आवश्यकता होती है।

उच्च तापमान पर सीमित उपयोग अधिकतम अनुशंसित तापमानः ~400°C (750°F).

गैल्वानिक संक्षारण जोखिम यदि स्टेनलेस स्टील या निकल मिश्र धातु के ट्यूबों (जैसे, UNS N08810) के साथ जोड़ा जाता है, तो अलगाव या कैथोडिक सुरक्षा की आवश्यकता हो सकती है।

ट्यूबशीट डिजाइन और निर्माण विचार

डिजाइन कोड और मानक

एएसएमई बीपीवीसी सेक्शन VIII, डिवीजन 1 या 2 (फ्लैट हेड/ट्यूब शीट के लिए यूजी-34) ।

टीईएमए (ट्यूबलर एक्सचेंजर निर्माता संघ) छेद पैटर्न और सहिष्णुता के लिए।

ट्यूब-टू-ट्यूबशीट लगाव के तरीके

मशीनिंग और गुणवत्ता नियंत्रण

परिशुद्धता ड्रिलिंग छेद का व्यास, पिच और संरेखण टेमा मानकों को पूरा करना चाहिए।

गैर विनाशकारी परीक्षण (एनडीटी) वेल्ड निरीक्षण के लिए अल्ट्रासोनिक परीक्षण (यूटी), डाई पेनेट्रेंट (पीटी), या रेडियोग्राफी (आरटी)

सतह खत्म ️ चिकनी मशीनिंग दरार संक्षारण जोखिम को कम करती है।

SA-266 Gr.2N ट्यूब शीट्स के सामान्य अनुप्रयोग

तेल और गैस ️ रिफाइनरियों में हीट एक्सचेंजर्स।

विद्युत संयंत्र ️ कंडेनसर और फ़ीड वाटर हीटर।

रासायनिक प्रसंस्करण मध्यम तापमान वाले एक्सचेंजर।

एचवीएसी सिस्टम ️ औद्योगिक शीतलन अनुप्रयोग।

ट्यूब शीट्स के लिए वैकल्पिक सामग्री

यदि SA-266 Gr.2N अनुपयुक्त है, तो विचार करेंः

SA-266 Gr.3 (उच्च शक्ति कार्बन स्टील)

SA-516 Gr.70 (दबाव पोत स्टील)

स्टेनलेस स्टील (एसए-240 प्रकार 304/316)

प्लाटेड ट्यूब शीट्स (SA-263/SA-264) ️ स्टेनलेस/निकल ओवरले के साथ कार्बन स्टील

ASME SA-266 Gr.2N ट्यूबशीट मध्यम दबाव और तापमान हीट एक्सचेंजर्स के लिए एक विश्वसनीय और किफायती विकल्प है।और निर्माण दीर्घकालिक प्रदर्शन सुनिश्चित.
