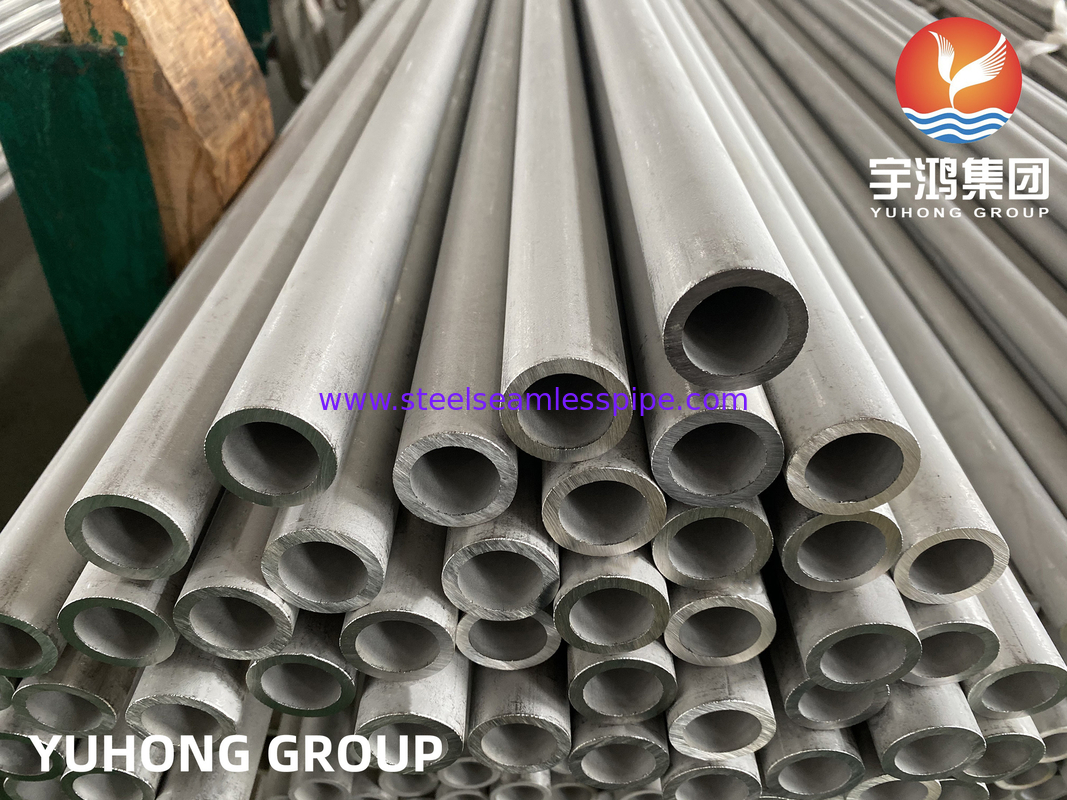

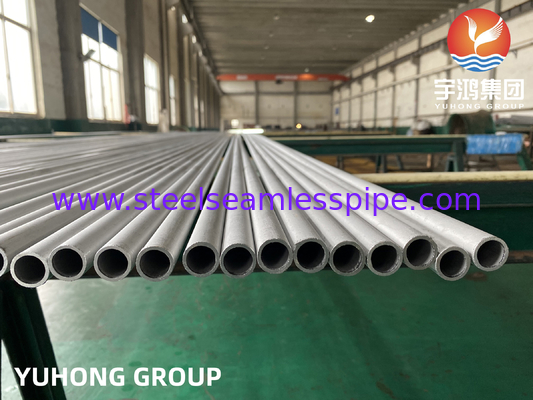

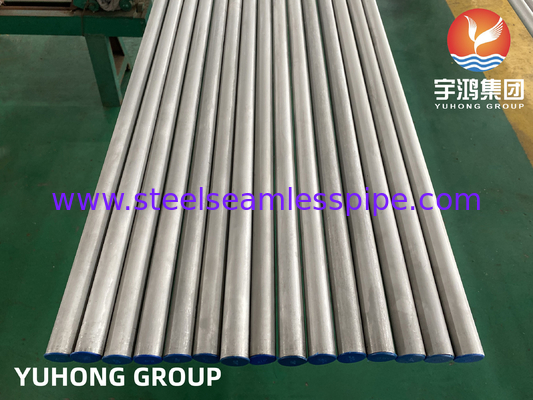

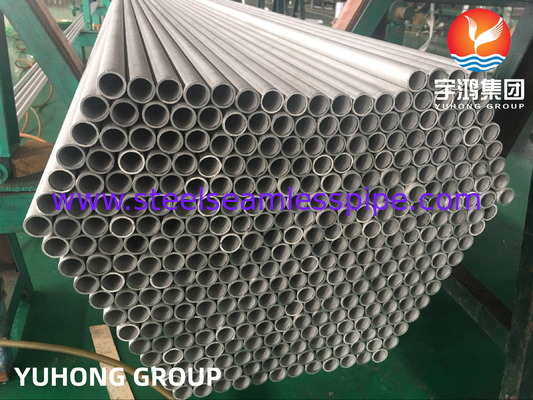

EN10216-5, GOST 9941-81, ASTM A213, A269, A376 TP347 / TP347H बिजली संयंत्र के बॉयलर के लिए स्टेनलेस स्टील सीमलेस ट्यूब

ASTM A213 TP347, ASME SA213 TP347H, ASTM A376 TP347H, ASME SA376 TP347H स्टेनलेस स्टील सीमलेस ट्यूब बॉयलर, हीट एक्सचेंजर अनुप्रयोग के लिए।

TP347 स्टेनलेस स्टील पाइप और ट्यूब 347 Stainless Steel is variant of the basic austenitic 18/8 Grade 304 with added Columbium - the introduction of Columbium stabilizes the steel and eliminates carbide precipitation which subsequently causes intergranular corrosion. स्टील में उत्कृष्ट मोल्डिंग और वेल्डिंग गुण और क्रायोजेनिक तापमान पर भी उत्कृष्ट कठोरता है। 347 स्टेनलेस स्टील के फायदे 304 की तुलना में उच्च क्रॉप तनाव और टूटने के गुण उच्च तापमान सेवा के लिए आदर्श संवेदनशीलता और अंतरग्रंथिगत संक्षारण चिंताओं को दूर करता है एएसएमई बॉयलर और दबाव पोत कोड अनुप्रयोगों के लिए उच्च तापमान अनुप्रयोगों में इस्तेमाल किया जा सकता है स्थिरता के कारण सामग्री 304/304L की तुलना में बेहतर समग्र संक्षारण प्रतिरोध प्रदान करती है उत्कृष्ट यांत्रिक गुण एक उच्च कार्बन संस्करण (347H) भी उपलब्ध है

विशिष्ट उपयोग

• हीट एक्सचेंजर
• उच्च तापमान वाली भाप सेवा
• उच्च तापमान रासायनिक प्रक्रिया

दोनों TP347/ TP347H का उपयोग मुख्य रूप से उच्च तापमान अनुप्रयोगों में किया जाता है।

उत्पाद रेंज

विनिर्देशःASTM A/ASME SA213/A249/A269/A312/A358 CL. I /ASTM A376
आकार (बिना सीम):1/2" NB - 24" NB
आकार (ईआरडब्ल्यू):1/2" NB - 24" NB
आकार (EFW):6" नोट - 100" नोट

उपलब्ध दीवार मोटाईः
अनुसूची 5S - अनुसूची XXS (अनुरोध पर भारी)

अन्य सामग्रियों का परीक्षणः

NACE MR0175, H2 सेवा, ऑक्सीजन सेवा, क्रिओ सेवा, आदि।

आयाम:

सभी पाइपों का निर्माण और निरीक्षण/परीक्षण एएसटीएम, एएसएमई और एपीआई आदि सहित प्रासंगिक मानकों के अनुसार किया जाता है।

TP347 स्टेनलेस स्टील पाइप और ट्यूबों के सामान्य गुण

Alloys 321 (S32100) and 347 (S34700) are stabilized stainless steels which offer as their main advantage an excellent resistance to intergranular corrosion following exposure to temperatures in the chromium carbide precipitation range from 800 to 1500⁰F (427 से 816 तक)⁰C) मिश्र धातु 321 को टाइटेनियम के अतिरिक्त क्रोमियम कार्बाइड के गठन के खिलाफ स्थिर किया जाता है। मिश्र धातु 347 को कोलंबियम और टैंटलम के अतिरिक्त स्थिर किया जाता है।

जबकि मिश्र धातु 321 और 347 800 से 1500 के बीच लंबे समय तक सेवा के लिए नियोजित किया जाता है⁰F (427 से 816 तक)⁰C) तापमान सीमा, मिश्र धातु 304L ने केवल वेल्डिंग या कम समय के हीटिंग से संबंधित अनुप्रयोगों के लिए इन स्थिर ग्रेडों को प्रतिस्थापित किया है।

मिश्र धातु 321 और 347 स्टेनलेस स्टील्स भी अपने अच्छे यांत्रिक गुणों के कारण उच्च तापमान सेवा के लिए फायदेमंद हैं।मिश्र धातु 321 और 347 स्टेनलेस स्टील्स मिश्र धातु 304 और, विशेष रूप से, मिश्र धातु 304L, जिसे संवेदनशीलता और अंतरग्रंथिगत संक्षारण के लिए भी विचार किया जा सकता है।इस ASME बॉयलर और दबाव पोत कोड अनुप्रयोगों के लिए इन स्थिर मिश्र धातुओं के लिए उच्च ऊंचा तापमान अनुमेय तनाव में परिणाम321 और 347 मिश्र धातुओं का अधिकतम उपयोग तापमान 1500 है।⁰F (816)⁰C) मिश्र धातु 304 जैसे कोड अनुप्रयोगों के लिए, जबकि मिश्र धातु 304L 800 तक सीमित है⁰F (426)⁰C) ।

दोनों मिश्र धातुओं के उच्च कार्बन संस्करण उपलब्ध हैं। इन ग्रेडों के UNS पदनाम S32109 और S34709 हैं।

TP347 स्टेनलेस स्टील पाइप और ट्यूबों की रासायनिक संरचना
ASTM A240 और ASME SA-240 विनिर्देशों द्वारा प्रतिनिधित्व किया गया।

टीपी347 स्टेनलेस स्टील पाइप और ट्यूबों का संक्षारण प्रतिरोध

सामान्य क्षरण
मिश्र धातु 321 और 347 अस्थिर क्रोमियम निकेल मिश्र धातु 304 के रूप में सामान्य, समग्र संक्षारण के लिए समान प्रतिरोध प्रदान करते हैं।क्रोमियम कार्बाइड वर्षा सीमा में लंबे समय तक हीटिंग गंभीर संक्षारक मीडिया में मिश्र धातु 321 और 347 के सामान्य प्रतिरोध को प्रभावित कर सकता है.

अधिकांश वातावरणों में, दोनों मिश्र धातुओं में समान संक्षारण प्रतिरोध दिखाई देगा; हालांकि,मिश्र धातु 321 में एनील्ड हालत में काफी ऑक्सीकरण वातावरण में सामान्य जंग के लिए कुछ कम प्रतिरोधी है की तुलना में एनील्ड मिश्र धातु 347इस कारण से, मिश्र धातु 347 जलीय और अन्य निम्न तापमान वातावरण के लिए बेहतर है।⁰F से 1500 तक⁰F (427)⁰सी से 816 तक⁰C) तापमान सीमा मिश्र धातु 321 के समग्र संक्षारण प्रतिरोध को मिश्र धातु 347 की तुलना में बहुत अधिक हद तक कम करती है।मिश्र धातु 347 मुख्य रूप से उच्च तापमान अनुप्रयोगों में प्रयोग किया जाता है जहां संवेदनशीलता के लिए उच्च प्रतिरोध आवश्यक है, इस प्रकार कम तापमान पर अंतरग्रंथिगत संक्षारण को रोकता है।

भौतिक गुणTP347 स्टेनलेस स्टील पाइप और ट्यूब

प्रकार 321 और 347 के भौतिक गुण काफी समान हैं और सभी व्यावहारिक प्रयोजनों के लिए, उन्हें समान माना जा सकता है। तालिका में दिए गए मान दोनों स्टील्स के लिए लागू हो सकते हैं।
जब ठीक से एनील किया जाता है, तो मिश्र धातु 321 और 347 स्टेनलेस स्टील्स में मुख्य रूप से ऑस्टेनिट और टाइटेनियम या कोलंबियम कार्बाइड होते हैं।छोटी मात्रा में फेराइट सूक्ष्म संरचना में मौजूद हो सकता है या नहीं हो सकता है. 1000 में लंबे समय तक एक्सपोजर के दौरान सिग्मा चरण की छोटी मात्रा बन सकती है⁰F से 1500 तक⁰F (593⁰सी से 816 तक⁰C) तापमान सीमा।
स्थिर मिश्र धातु 321 और 347 स्टेनलेस स्टील्स गर्मी उपचार द्वारा कठोर नहीं होते हैं।
धातुओं का समग्र ताप अंतरण गुणांक धातु की ऊष्मा प्रवाहकता के अतिरिक्त कारकों से निर्धारित होता है।और सतह की स्थिति ऐसी है कि उच्च थर्मल चालकता वाले अन्य धातुओं की तुलना में स्टेनलेस स्टील्स के लिए 10 से 15% अधिक सतह क्षेत्र की आवश्यकता नहीं हैस्टेनलेस स्टील्स की स्वच्छ सतहों को बनाए रखने की क्षमता अक्सर उच्च ताप चालकता वाले अन्य धातुओं की तुलना में बेहतर गर्मी हस्तांतरण की अनुमति देती है।

TP347 स्टेनलेस स्टील पाइप और ट्यूबों के यांत्रिक गुण

कमरे के तापमान पर तन्यता गुण
स्थिर मिश्र धातुओं 321 और 347 क्रोमियम-निकल ग्रेड के न्यूनतम यांत्रिक गुणों को एनील्ड की स्थिति में (2000⁰F [1093⁰C], हवा से ठंडा) तालिका में दिखाए गए हैं।
उच्च तापमान में तन्यता गुण
मिश्र धातु 321 और 347 शीट/स्ट्रिप के लिए विशिष्ट उच्च तापमान यांत्रिक गुण नीचे दिखाए गए हैं।इन स्थिर मिश्र धातुओं की शक्ति 1000 डिग्री सेल्सियस के तापमान पर गैर-स्थिर 304 मिश्र धातुओं की तुलना में स्पष्ट रूप से अधिक है⁰F (538⁰C) और ऊपर।

उच्च कार्बन मिश्र धातुओं 321H और 347H (UNS32109 और S34700, क्रमशः) 1000 से अधिक तापमान पर उच्च शक्ति है⁰F (537⁰एएसएमई अधिकतम अनुमेय डिजाइन तनाव डेटा मिश्र धातु 347H के लिए कम कार्बन मिश्र धातु 347 ग्रेड की तुलना में इस ग्रेड की उच्च शक्ति को दर्शाता है।मिश्र धातु 321H धारा VIII अनुप्रयोगों के लिए अनुमति नहीं है और 800 तक ही सीमित है⁰F (427)⁰सी) धारा III कोड अनुप्रयोगों के लिए उपयोग तापमान।

ताप उपचारTP347 स्टेनलेस स्टील पाइप और ट्यूब

मिश्र धातु 321 और 347 के लिए एनीलिंग तापमान सीमा 1800 से 2000 है⁰F (928 से 1093 तक)⁰C) जबकि एनीलिंग का प्राथमिक उद्देश्य नरमपन और उच्च लचीलापन प्राप्त करना है, इन स्टील्स को 800 से 1500 कार्बाइड वर्षा श्रेणी के भीतर तनाव राहत एनीलिंग भी किया जा सकता है।⁰F (427 से 816 तक)⁰800 से 1500 के बीच केवल कुछ घंटों के लिए एनीलिंग द्वारा तनाव को कम करना।⁰F (427 से 816 तक)⁰C) सीमा के भीतर सामान्य संक्षारण प्रतिरोध में कोई उल्लेखनीय कमी नहीं होगी, हालांकि इस सीमा के भीतर लंबे समय तक हीटिंग सामान्य संक्षारण प्रतिरोध को कुछ हद तक कम करती है।जैसा कि जोर दिया गया है, हालांकि, 800 से 1500 के बीच घर्षण⁰F (427 से 816 तक)⁰अधिकतम लचीलापन के लिए, 1800 से 2000 की उच्च रनिंग रेंज⁰F (928 से 1093 तक)⁰C) की सिफारिश की जाती है।
