| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2015 |
| मॉडल संख्या: | ASTM A234 WP9 180 डिग्री वापसी |
| न्यूनतम आदेश मात्रा: | 1 पीसी |
|---|---|
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | प्लाईवुड का मामला / फूस |
| प्रसव के समय: | मात्रा के अनुसार |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | प्रति माह 500 टन |
| मानक: | एएसटीएम ए234/एएसएमई एसए234 | सामग्री: | WP9 |
|---|---|---|---|
| प्रकार: | मिश्र धातु इस्पात बटवेल्ड रिटर्न | संबंध: | वेल्डिंग |
| आकार: | 1/2''-48''(डीएन15-डीएन1200) या कस्टम आकार | मोटाई: | SCH10S-XXS |
| सतह: | ब्लैक पेंटिंग | पैकिंग: | प्लाईवुड का मामला / फूस |
| प्रमुखता देना: | astm a234 wp11 बट वेल्ड फिटिंग,astm a234 wp22 बट वेल्ड फिटिंग,astm बट वेल्ड पाइप फिटिंग |
||
अवलोकन:

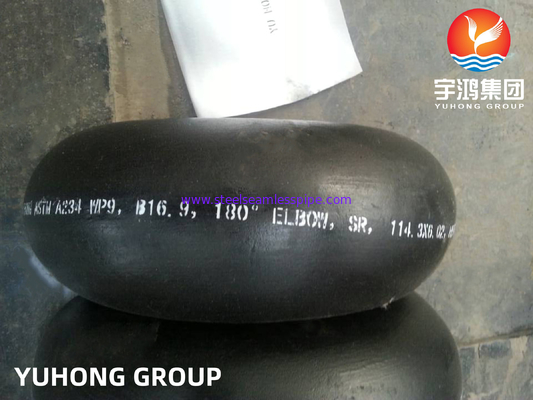

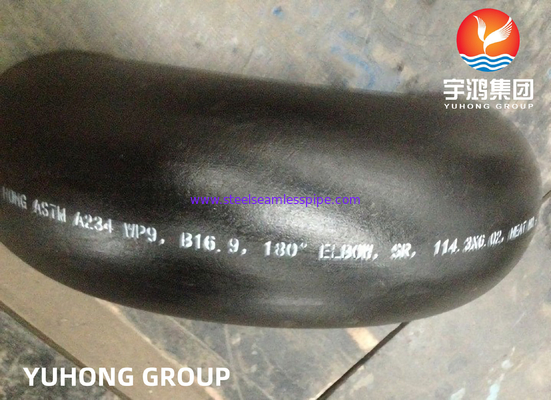

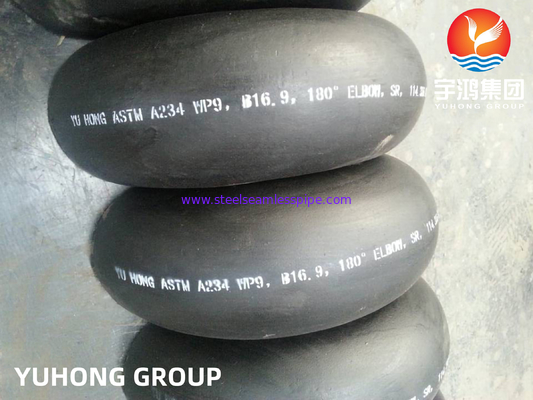

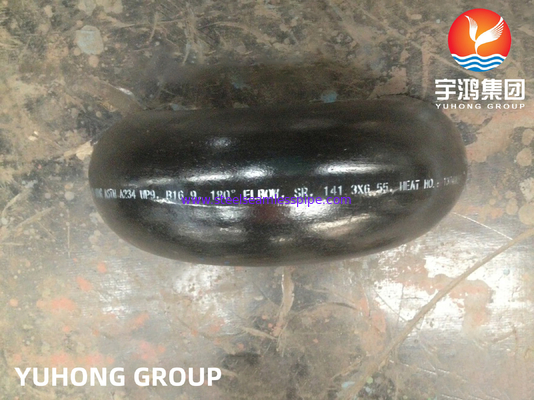

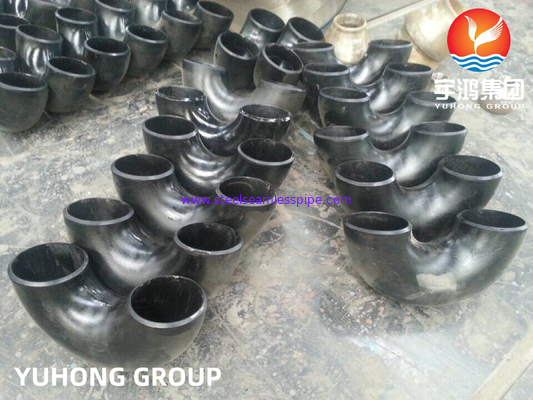

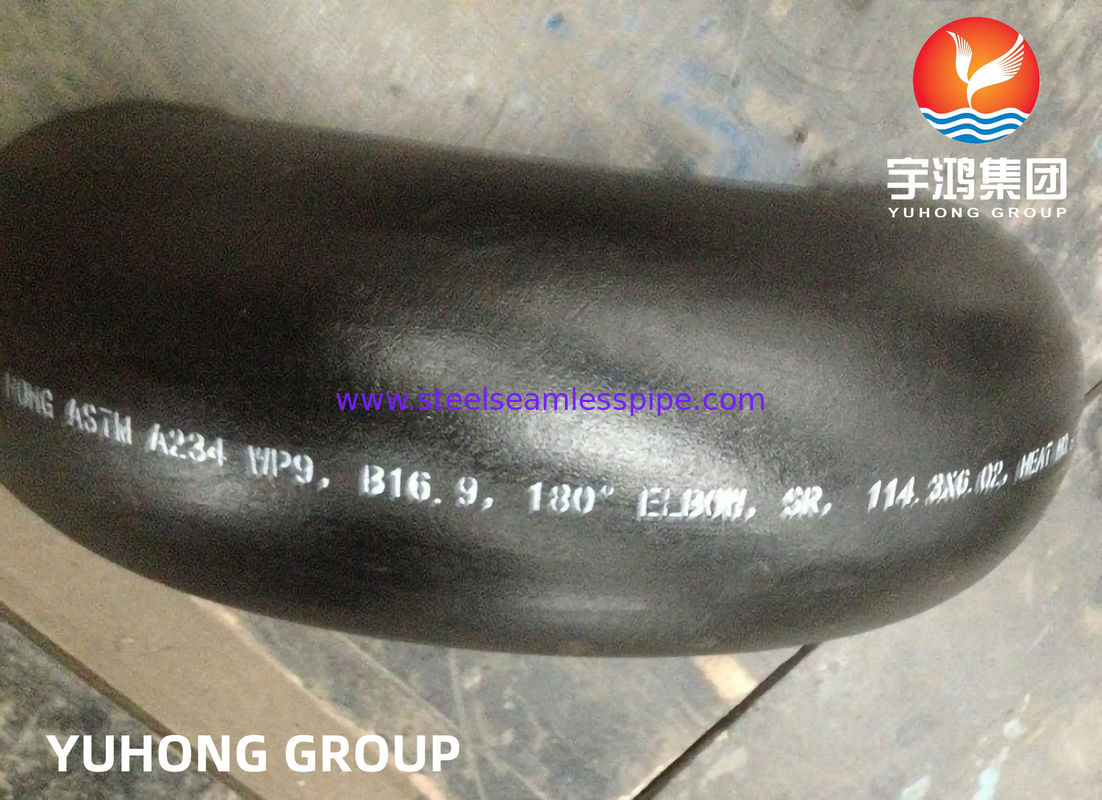

एएसटीएम ए 234 डब्लूपी 9 एक मानक विनिर्देश है जो मध्यम और उच्च तापमान सेवा के लिए निर्मित धातु धातु स्टील और काढ़ा कार्बन स्टील फिटिंग के लिए है।WP9 वापसी फिटिंग इस विनिर्देश का एक हिस्सा है और पाइप सिस्टम में उपयोग के लिए डिज़ाइन किया गया है जहां प्रवाह दिशा को उलटने की आवश्यकता है.
WP9 रिटर्न का उपयोग आमतौर पर उन अनुप्रयोगों में किया जाता है जहां प्रक्रिया पाइपिंग प्रणालियों को परिचालन या ईटी कारणों से प्रवाह उलटने की आवश्यकता होती है।यह फिटिंग पाइप प्रणाली के भीतर किसी भी स्थिति में स्थापित किया जा सकता है, और यह उन पाइप सिस्टम के लिए एक लागत प्रभावी समाधान प्रदान करने के लिए डिज़ाइन किया गया है जिन्हें लगातार या कभी-कभी प्रवाह उलटने की आवश्यकता होती है।
WP9 रिटर्न फिटिंग इसकी स्थायित्व और लंबे समय तक चलने वाले प्रदर्शन को सुनिश्चित करने के लिए उच्च गुणवत्ता वाली सामग्री से बना है। यह विभिन्न आकारों और आकारों में उपलब्ध है,और यह विशिष्ट आवेदन आवश्यकताओं को पूरा करने के लिए अनुकूलित किया जा सकता हैकुल मिलाकर, एएसटीएम ए234 डब्ल्यूपी 9 रिटर्न फिटिंग कई उद्योगों का एक आवश्यक हिस्सा है और इसकी विश्वसनीयता, कार्यक्षमता और स्थापना में आसानी के लिए जाना जाता है।
विनिर्देशः
| मानक | ASTM A234 और इसके समकक्ष ASME, DIN और EN मानक। |
| ग्रेड | WP9 |
| आकार | 1/2'-48' या कस्टम आकार |
| दीवार की मोटाई | SCH10S से SCH.XXS |
| त्रिज्या | एसआर एलआर |
| अंत | ढलान |
| सतह | काला चित्रकला |
| पैकिंग | प्लाईवुड केस/पैलेट |
रासायनिक संरचनाः
| ग्रेड | सी | एमएन | पी | एस | हाँ | सीआर | मो |
| WP9 | 0.15 अधिकतम | 0.30-0.60 | 0.03 अधिकतम | 0.03 अधिकतम | 1.00 अधिकतम | 8.0-10.0 | 0.90-1.10 |
यांत्रिक गुण:
| ग्रेड |
तन्य शक्ति मिनट, ksi (MPa) |
उपज शक्ति मिनट, ksi (MPa) |
2 इंच में विस्तार। या 50 मिमी, मिनट (%) |
| WP9 CL1 | 60 ((415) | 30 ((205) | 22 |
| WP9 CL3 | 75 ((520) | 45(310) | 22 |
आयाम:
|
|
||||||
| नाममात्र आकार |
बेवल में बाहरी व्यास (मिमी) |
केंद्र से केंद्र तक | आमने सामने | |||
| 180° रिटर्न | ||||||
| डीएन | एनपीएस | ओवरडोज | ओ | क | ||
| एलआर | एसआर | एलआर | एसआर | |||
| 15 | आधा | 21.3 | 76 | - | 48 | - |
| 20 | 3/4 | 26.7 | 76 | - | 51 | - |
| 25 | 1 | 33.4 | 76 | 51 | 56 | 41 |
| 32 | एक चौथाई | 42.2 | 95 | 64 | 70 | 52 |
| 40 | 1 1/2 | 48.3 | 114 | 76 | 83 | 62 |
| 50 | 2 | 60.3 | 152 | 102 | 106 | 81 |
| 65 | ढाई | 73.0 | 190 | 127 | 132 | 100 |
| 80 | 3 | 88.9 | 229 | 152 | 159 | 121 |
| 90 | साढ़े तीन | 101.6 | 267 | 178 | 184 | 140 |
| 100 | 4 | 114.3 | 305 | 203 | 210 | 159 |
| 125 | 5 | 141.3 | 381 | 254 | 262 | 197 |
| 150 | 6 | 168.3 | 457 | 305 | 313 | 237 |
| 200 | 8 | 219.1 | 610 | 406 | 414 | 313 |
| 250 | 10 | 273.0 | 762 | 508 | 518 | 391 |
| 300 | 12 | 323.8 | 914 | 609 | 619 | 467 |
| 350 | 14 | 355.6 | 1067 | 711 | 711 | 533 |
| 400 | 16 | 406.4 | 1219 | 813 | 813 | 610 |
| 450 | 18 | 457.0 | 1372 | 914 | 914 | 686 |
| 500 | 20 | 508.0 | 1524 | 1016 | 1016 | 762 |
| 550 | 22 | 559.0 | 1676 | 1118 | 1118 | 838 |
| 600 | 24 | 610.0 | 1829 | 1219 | 1219 | 914 |
| 650 | 26 | 660.0 | - | - | - | - |
| 700 | 28 | 711.0 | - | - | - | - |
| 750 | 30 | 762.0 | - | - | - | - |
| 800 | 32 | 813.0 | - | - | - | - |
| 850 | 34 | 864.0 | - | - | - | - |
| 900 | 36 | 914.0 | - | - | - | - |
| 950 | 38 | 965.0 | - | - | - | - |
| 1000 | 40 | 1016.0 | - | - | - | - |
| 1050 | 42 | 1067.0 | - | - | - | - |
| 1100 | 44 | 1118.0 | - | - | - | - |
| 1150 | 46 | 1168.0 | - | - | - | - |
| 1200 | 48 | 1219.0 | - | - | - | - |
