युहोंग होल्डिंग ग्रुप कं, लिमिटेड
 |
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |

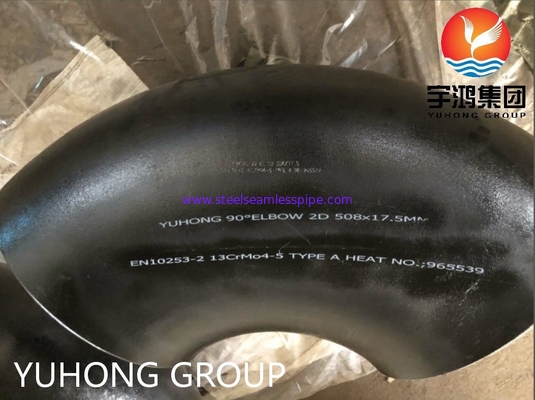

| मॉडल संख्या: | EN10253-2 13CrMo4-5 टाइप-ए |
| न्यूनतम आदेश मात्रा: | 100 किलोग्राम |
|---|---|
| मूल्य: | NEGOTIABLE |
| पैकेजिंग विवरण: | प्लास्टिक कैप के साथ प्लाई-वुडन केस / आयरन केस / बंडल; |
| प्रसव के समय: | 20-80 दिन |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | 1500 टन प्रति माह |
| सामग्री: | इस्पात | आकार: | कोहनी, टी, रेड्यूसर, कैप, आदि। |
|---|---|---|---|
| संबंध: | वेल्डेड, थ्रेडेड, सॉकेट, आदि। | टेकनीक: | जाली, कास्टिंग, पुशिंग, बट वेल्ड, वेल्डिंग |
| आकार: | स्वनिर्धारित | मानक: | एएनएसआई, दीन, जेआईएस, आदि। |
| प्रोडक्ट का नाम: | ब्लैक पेंटिंग फिटिंग, प्रेस फिटिंग, वैक्यूम पाइप, बट वेल्डिंग पाइप फिटिंग, स्टेनलेस स्टील पाइप फिटिं | आवेदन: | पाइपलाइन, तेल और गैस, आदि। |
| मोटाई: | STD, DIN, SCH40, SGP, SCH10-XXS(2-60mm) | प्रमाणपत्र: | आईएसओ, सीई, एपीआई, आदि। |
| Moq: | 1 टुकड़ा | ओईएम: | स्वीकार करना |
| पैकेट: | गत्ते का डिब्बा, लकड़ी के मामले, आदि। | भुगतान की शर्तें: | टी/टी, एल/सी, आदि |
| दबाव: | उच्च मध्यम निम्न | सतह का उपचार: | जस्ती, काला, आदि। |
| तापमान: | उच्च मध्यम निम्न | ||
| हाई लाइट: | en10253-2 कार्बन स्टील कोहनी,बटवेल्ड कार्बन स्टील कोहनी,en10253-2 सीएस कोहनी |
||
1 विस्तार
1.1 EN 10253 का यह भाग ऑस्टेनिटिक और ऑस्टेनिटिक-फेरिटिक (डुप्लेक्स) स्टेनलेस स्टील्स से बने सीमलेस और वेल्डेड बट वेल्डेड जोड़ों (कोहनी, संकेंद्रित और विलक्षण रेड्यूसर, समान व्यास और रेड्यूसर) को निर्दिष्ट करता है।टी, कैप) तकनीकी वितरण आवश्यकताएँ, कोई विशिष्ट निरीक्षण आवश्यकताएँ नहीं हैं।
विशिष्टता:
| विनिर्देश | एन 10253/1 |
| EN 10253/2 टाइप ए - कम लोड फैक्टर | |
| EN 10253/2 टाइप बी - पूर्ण लोड फैक्टर | |
| परीक्षण प्रमाणपत्र | EN10204 3.1, 3.2 के अनुसार निर्माता परीक्षण प्रमाणपत्र / डीएनवी, लॉयड्स, एसजीएस, टीयूवी, एबीएस आदि जैसी तृतीय पक्ष निरीक्षण एजेंसी के तहत / एनएबीएल अनुमोदित लैब से प्रयोगशाला परीक्षण प्रमाणपत्र। |
| डेलीवेरी हालत | सामान्यीकृत और टेम्पर्ड के रूप में - बीआर / एन / क्यू / टी, मशीनीकृत, रोल्ड, थर्मोमैकेनिकल रोल्ड / फॉर्मेड, सामान्यीकृत रोल्ड |
| आयाम मानक | एमएसएस एसपी44, एएनएसआई बी16.48, एएनएसआई बी16.36, एएनएसआई बी16.28, एएनएसआई बी16.47, एएनएसआई बी16.5 |
| बनाने की प्रक्रिया | लुढ़का हुआ, जाली, मशीनिंग |
| प्रकार | EN 10253 कोहनी |
| 2डी बाहरी व्यास और दीवार की मोटाई का आकार | 1/2" एनबी से 60" एनबी (नाममात्र बोर आकार) |
| दीवार की मोटाई: 1 मिमी से 100 मिमी तक | |
| पैकेजिंग | प्लास्टिक अंत टोपियां / बंडल / लकड़ी का बक्सा / ढीला / प्लास्टिक कपड़े का आवरण / लकड़ी का फूस / बेवेल्ड रक्षक |
1.2 उपयोग की सीमा
मौजूदा तकनीक और नियमों, कोडों और मानकों में सुरक्षा कारक के अनुप्रयोग के अनुसार स्वीकार्य दबाव और तापमान ग्राहक की जिम्मेदारी है।आम तौर पर, संयुक्त गुणांक का उपयोग एक या अधिक बट वेल्ड वाले घटक की मोटाई की गणना करने के लिए किया जाता है, परिधि की नहीं:
यादृच्छिक गैर-विनाशकारी परीक्षण उपकरण के लिए: 0.85;
उन उपकरणों के लिए जो दृश्य निरीक्षण को छोड़कर गैर-विनाशकारी परीक्षण नहीं करते हैं: 0.7।
1.3 जब तक EN 10253 के इस भाग में अन्यथा निर्दिष्ट न हो, EN 10021 की सामान्य तकनीकी वितरण आवश्यकताएँ लागू होती हैं।
एन 10253-2 पाइप फिटिंग में कुछ तकनीकी वितरण आवश्यकताएं होती हैं, जैसे मॉडल, मार्किंग, स्टील ग्रेड, पैकेजिंग, आकार इत्यादि। ग्राहकों के लिए विशिष्टताओं के माध्यम से विवरण समझना आसान है।बेंड एन 10253-2-2-ए प्रकार की कोहनी टाइप ए कोहनी के समान है, लेकिन कोहनी लंबी है, जिससे दीवार पर अचानक दबाव समाप्त हो जाता है।डीआईएन एन 10253 2 टाइप बी कोहनी बहुत छोटी हैं और मुड़ते समय बहुत अधिक दबाव का सामना कर सकती हैं।हालाँकि, हमारे बीएस एन 10253-2 टाइप बी एल्बो और अन्य सहायक उपकरण उत्कृष्ट गुणवत्ता से बने हैं और सावधानीपूर्वक परीक्षण किए गए हैं ताकि हमारे ग्राहकों को सर्वोत्तम उत्पाद मिल सकें।
एन 10253-2 टाइप ए एल्बो का आयाम चार्ट
| EN 10253-1, बाउर्ट 3, 90° | ||||
| डीएन | डी | टी | एफ | बी |
| 15 | 21,3 | 2,0 | 29 | 38 |
| 20 | 26,9 | 2,3 | 29 | 43 |
| 25 | 33,7 | 2,6 | 38 | 56 |
| 32 | 42,4 | 2,6 | 48 | 70 |
| 40 | 48,3 | 2,6 | 57 | 83 |
| 50 | 60,3 | 2,9 | 76 | 106 |
| 65 | 76,1 | 2,9 | 95 | 132 |
| 80 | 88,9 | 3,2 | 114 | 159 |
| 100 | 114,3 | 3,6 | 152 | 210 |
| 125 | 139,7 | 4,0 | 190 | 262 |
| 150 | 168,3 | 4,5 | 229 | 313 |
| 200 | 219,1 | 6,3 | 305 | 414 |
| 250 | 273,0 | 6,3 | 381 | 518 |
| 300 | 323,9 | 7,1 | 457 | 619 |
एन 10253-2 कोहनी का अनुप्रयोग
