| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG GROUP |
| प्रमाणन: | API, PED,DNV, ABS, LR, BV |
| मॉडल संख्या: | एएसटीएम ए234/एएसएमई एसए234 डब्ल्यूपीबी-एस |
| न्यूनतम आदेश मात्रा: | 1 पीसी |
|---|---|
| मूल्य: | बातचीत योग्य |

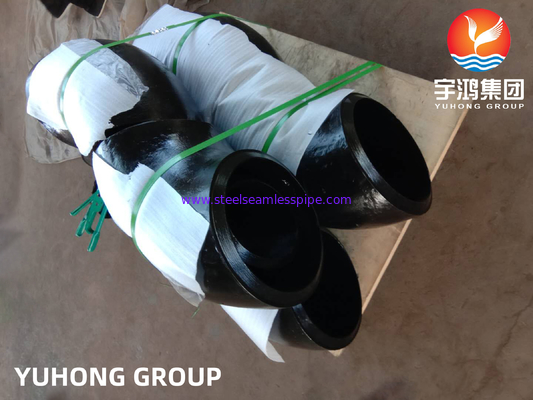

| पैकेजिंग विवरण: | प्लाई-वुडन केस या पैलेट |
| प्रसव के समय: | मात्रा पर निर्भर करता है |
| भुगतान शर्तें: | टी/टी, एल/सी नजर में |
| आपूर्ति की क्षमता: | 10000 पीसी / महीना |
| मानक: | एएसटीएम ए234/एएसएमई एसए234 | सामग्री का ग्रेड: | WPB (कार्बन स्टील, A106 GR B के समान) |
|---|---|---|---|
| प्रकार: | 45/90/180 डिग्री। कोहनी | त्रिज्या: | लघु त्रिज्या (एसआर) / लंबी त्रिज्या (एलआर) |
| आकार: | DN6 से DN1200 | एनडीटी: | दृश्य निरीक्षण (वीटी), चुंबकीय कण परीक्षण (एमटी या एमपीआई), अल्ट्रासोनिक परीक्षण (यूटी) आदि। |
| प्रमुखता देना: | 45 डिग्री कार्बन स्टील पाइप कोहनी,astm a234 कार्बन स्टील पाइप कोहनी,b16.9 कार्बन स्टील 90 डिग्री कोहनी; |
||

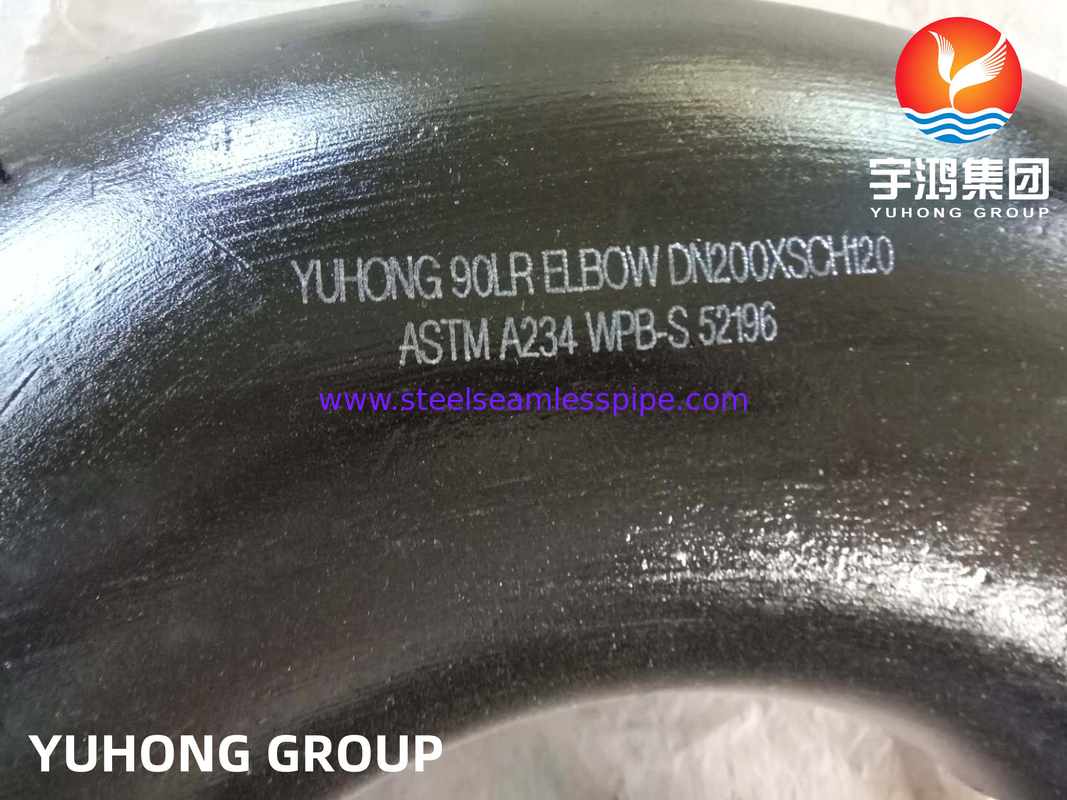

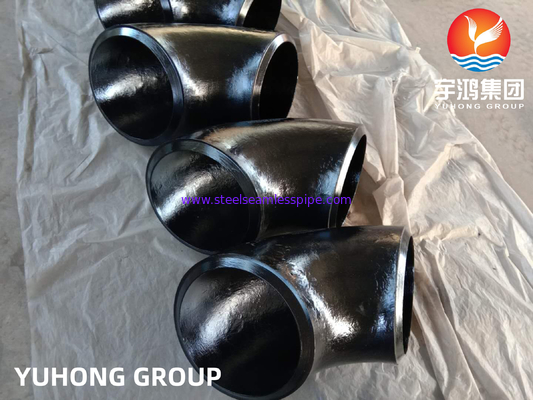

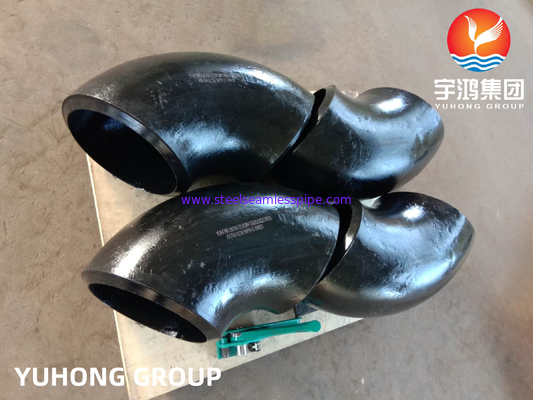

ASTM A234 WPB कार्बन स्टील कोहनी, लंबी त्रिज्या (LR), बट-वेल्ड पाइप सीमलेस फिटिंग B16.9
सार
एएसटीएम ए 234 डब्ल्यूपीबी कोहनी पाइप फिटिंग के सबसे अधिक इस्तेमाल किए जाने वाले रूपों में से एक है। एक कोहनी एक कोहनी के आकार का कनेक्टर है और द्रव प्रवाह में दिशात्मक परिवर्तन की अनुमति देता है।A234 WPB कोहनी उत्पादन किया जाता है और बट वेल्डेड रूप में आपूर्ति की है. SA234 WPB कोहनी आम तौर पर तीन कोणों में से किसी एक में आता है; 22.5, 45 या 90 डिग्री। ए 234 डब्ल्यूपीबी एससीएच 80 कोहनी एक मानकीकरण है जो अनुसूची 80 के अनुरूप है। एएसटीएम ए 234 डब्ल्यूपीबी कोहनी को भी थ्रेड या मशीनीकृत किया जा सकता है; कभी-कभी इसे सॉकेट भी किया जाता है।
SA234 WPB Elbow कार्बन स्टील या मिश्र धातु स्टील से बना है। आवेदन की जरूरतों के आधार पर, A234 Wpb Elbow आयाम भिन्न होते हैं। वे सभी नाममात्र आकार के पाइपों पर लागू किए जा सकते हैं।A234 Wpb कोहनी वजन ज्यादातर सामग्री पर निर्भर करता है, व्यास और फिटिंग की लंबाई कोहनी 90 A234 WPB 90 डिग्री की दिशा परिवर्तन की डिग्री इंगित करता है।
एएसटीएम ए२३४ दायराः
A234 WPB कोहनी के प्रकारः
कोण के अनुसारः
45° कोहनी ️ पाइप की दिशा में 45° का बदलाव
90° कोहनी ️ सबसे आम; 90° की दिशा बदलती है
180° वापसी कोहनी ️ पाइपलाइन में यू-टर्न
त्रिज्या द्वाराः
लघु त्रिज्या (एसआर) केंद्र से अंत की दूरी = 1 x एनपीएस (नामी पाइप आकार)
लम्बी त्रिज्या (LR) केंद्र से अंत की दूरी = 1.5 x एनपीएस
एएसटीएम ए 234 कार्बन स्टील कोहनी की रासायनिक संरचनाः
| ग्रेड | सी | एमएन | पी | एस | हाँ | सीआर | मो | नि | कु | वी | एनबी |
| डब्लूपीबी | 0.3 | 0.29-1.06 | 0.05 | 0.058 | 0.1 मिनट | 0.4 | 0.15 | 0.4 | 0.4 | 0.08 | 0.02 |
| WPC | 0.35 | 0.29-1.06 | 0.05 | 0.058 | 0.1 मिनट | 0.4 | 0.15 | 0.4 | 0.4 | 0.08 | 0.02 |
| WP11 CL1 | 0.05-0.15 | 0.30-0.60 | 0.03 | 0.03 | 0.50-1.00 | 1.00-1.50 | 0.44-0.65 | - | - | - | - |
| WP11 CL2/3 | 0.05-0.20 | 0.30-0.80 | 0.04 | 0.04 | 0.50-1.00 | 1.00-1.50 | 0.44-0.65 | - | - | - | - |
एएसटीएम ए 234 कार्बन स्टील कोहनी के यांत्रिक गुणः
| खिंचाव की आवश्यकताएं | डब्लूपीबी | WPC, WP11CL2 | WP11CL1 | WP11CL3 |
| तन्य शक्ति, मिन, ksi[MPa] | 60 से 85 | 70-95 | 60 से 85 | 75-100 |
| (0.2% ऑफसेट या 0.5% एक्सटेंशन-अंडरलोड) | [415-585] | [485-655] | [415-585] | [520-690] |
| प्रतिफल शक्ति, मिनट, ksi[MPa] | 32 | 40 | 30 | 45 |
| [240] | [275] | [205] | [310] |
A234 WPB कोहनी के अनुप्रयोगः
