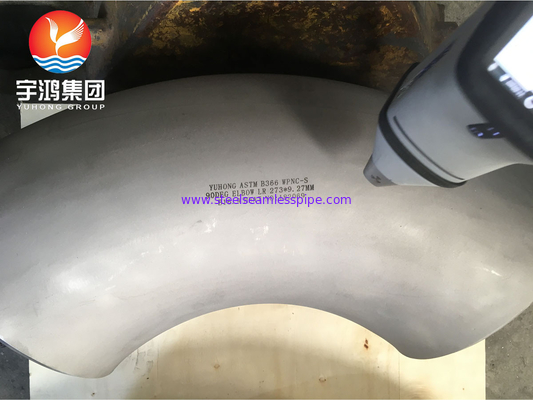

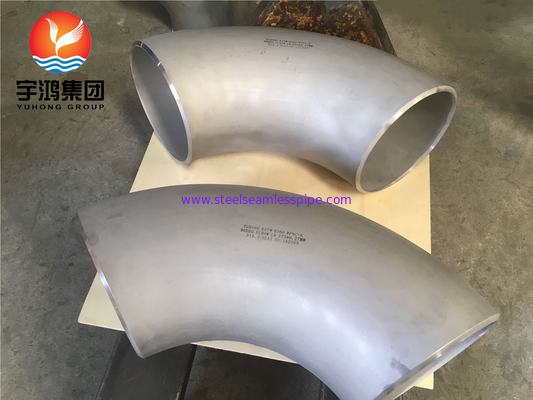

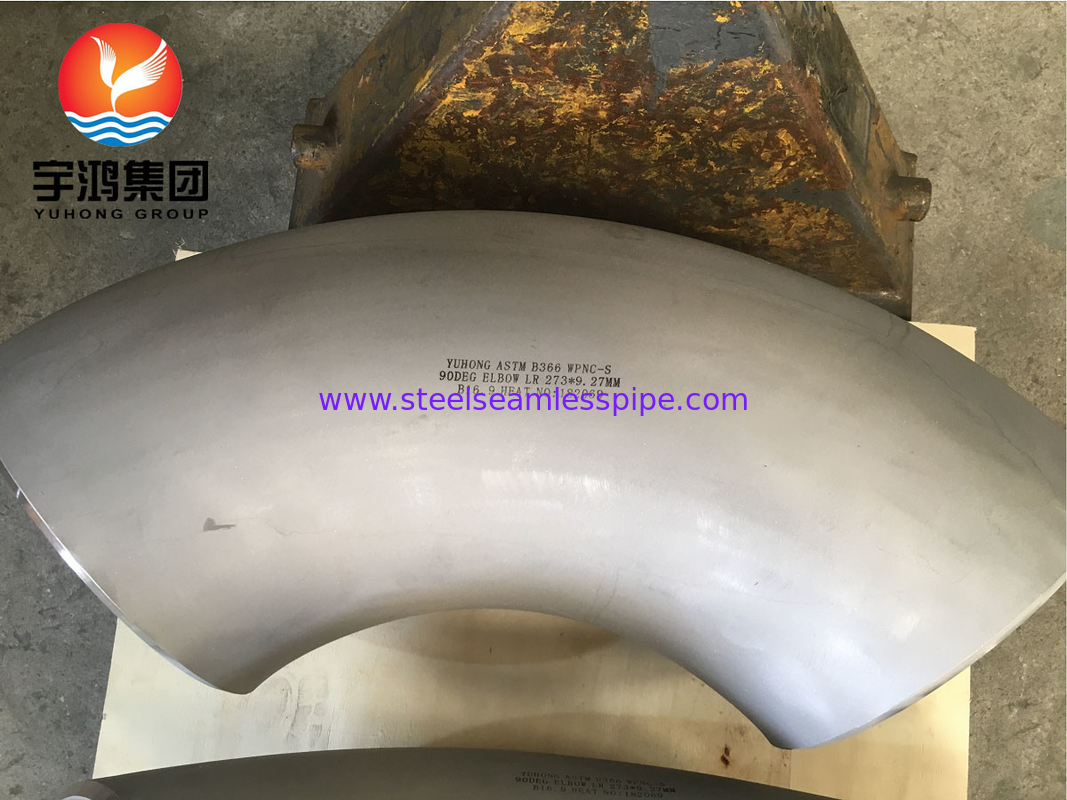

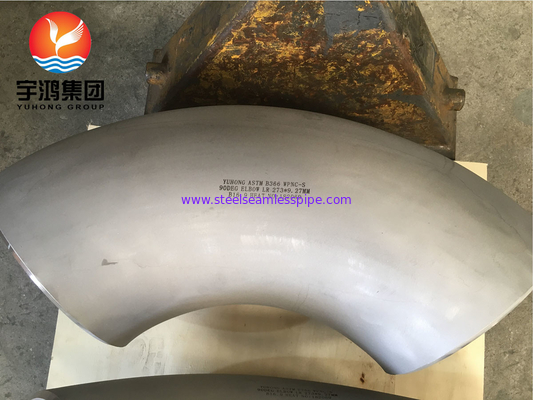

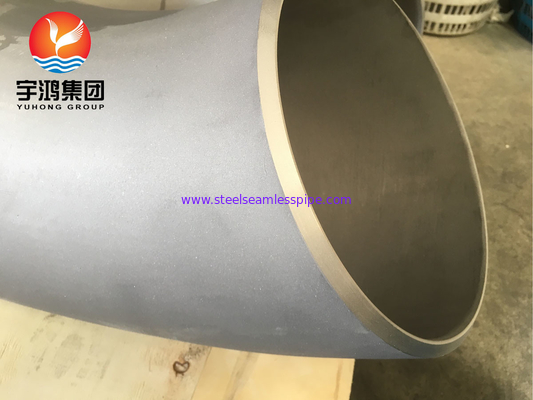

ASTM B366 मोनेल 400 / UNS N04400 कोहनी 90 डिग्री निकेल मिश्र धातु स्टील बटवेल्ड फिटिंग

अवलोकन:

मोनेल 400 बटवेल्ड कोहनी पाइप सिस्टम में महत्वपूर्ण घटक हैं, विशेष रूप से उन वातावरणों में जहां संक्षारण और उच्च तापमान के प्रतिरोध की आवश्यकता होती है।मुख्यतः निकल (67%) और तांबे (30%) से बना है, अपने प्रभावशाली यांत्रिक गुणों और एसिड और खारे पानी सहित विभिन्न संक्षारक माध्यमों के प्रतिरोध के लिए जाना जाता है।

ये कोहनी विभिन्न आकारों और कोणों में आते हैं, आमतौर पर 45° और 90° मोड़ पर, प्रवाह स्थिरता से समझौता किए बिना पाइपिंग की दिशा में प्रभावी परिवर्तन करने में सक्षम बनाते हैं।विनिर्माण प्रक्रिया में आम तौर पर गर्म या ठंडे काम करने की तकनीक शामिल होती है, स्थायित्व और विश्वसनीयता सुनिश्चित करता है।

मोनेल 400 की उत्कृष्ट वेल्डेबिलिटी पाइपों के बीच निर्बाध कनेक्शन की अनुमति देती है, जिससे रिसाव का जोखिम कम हो जाता है और अतिरिक्त फिटिंग की आवश्यकता कम हो जाती है।यह विशेषता समुद्री क्षेत्र में अनुप्रयोगों के लिए महत्वपूर्ण है।, रासायनिक प्रसंस्करण और तेल और गैस उद्योग, जहां पारंपरिक सामग्री विफल हो जाएगी।

मानकों के संदर्भ में, मोनेल 400 बटवेल्ड कोहनी आमतौर पर एएसटीएम बी 165 और बी 366 द्वारा निर्धारित विनिर्देशों को पूरा करती है, जिससे उत्पादन में एकरूपता और गुणवत्ता सुनिश्चित होती है।यह सामग्री तनाव क्षरण क्रैकिंग और उच्च तापमान पर अच्छा प्रदर्शन करने की क्षमता के प्रतिरोध के लिए भी जानी जाती है, कम करने और ऑक्सीकरण दोनों वातावरणों में प्रभावी ढंग से कार्य करता है।

विनिर्देशः

रासायनिक संरचनाः

यांत्रिक गुण:


आयाम:

नाममात्र आकार		बेवल में बाहरी व्यास (मिमी)	केंद्र से अंत तक (मिमी)
			90° कोहनी		45° कोहनी
डीएन	एनपीएस	ओवरडोज	ए		बी
			एलआर	एसआर	एलआर
15	आधा	21.3	38	...	16
20	3/4	26.7	38	...	19
25	1	33.4	38	25	22
32	एक चौथाई	42.2	48	32	25
40	1 1/2	48.3	57	38	29
50	2	60.3	76	51	35
65	ढाई	73.0	95	64	44
80	3	88.9	114	76	51
90	साढ़े तीन	101.6	133	89	57
100	4	114.3	152	102	64
125	5	141.3	190	127	79
150	6	168.3	229	152	95
200	8	219.1	305	203	127
250	10	273.0	381	254	159
300	12	323.8	457	305	190
350	14	355.6	533	356	222
400	16	406.4	610	406	254
450	18	457.0	686	457	286
500	20	508.0	762	508	318
550	22	559.0	838	559	343
600	24	610.0	914	610	381
650	26	660.0	991	660	406
700	28	711.0	1067	711	438
750	30	762.0	1143	762	470
800	32	813.0	1219	813	502
850	34	864.0	1295	864	533
900	36	914.0	1372	914	565
950	38	965.0	1448	965	600
1000	40	1016.0	1524	1016	632
1050	42	1067.0	1600	1067	660
1100	44	1118.0	1676	1118	695
1150	46	1168.0	1753	1168	727
1200	48	1219.0	1829	1219	759
नोट्स: 1) इनके अलावा GB/T 10752, SH 3408, SH 3409, HG/T 21635, HG/T 21631, SY/T 0510, DL/T 695, EN 10253 आदि भी लागू हैं। 2) 48 से अधिक एनपीएस वाले कोहनी को खरीदार और निर्माता द्वारा सहमत आकारों के अधीन बनाया जाएगा।
