टाइटेनियम
ग्रेड 1 - UNS R50250, ग्रेड 2 - UNS R50400, ग्रेड 5 - UNS R56400
ग्रेड 7 - UNS R52400, ग्रेड 9 - UNS R56320, ग्रेड 12 - UNS R53400
टाइटेनियम सीमलेस ट्यूबिंग
टाइटेनियम सीमलेस पाइप
टाइटेनियम राउंड बार
टाइटेनियम प्लेट / शीट
टाइटेनियम सीमलेस और वेल्डेड बट-वेल्ड फिटिंग
टाइटेनियम विशेषता फोर्जिंग
मिश्र अब टयूबिंग, सीमलेस- और वेल्डेड पाइप, बट वेल्ड फिटिंग, फ्लैंगेस, राउंड बार और प्लेट टाइटेनियम उत्पादों सहित टाइटेनियम की सामग्री में उत्पादों की एक विशाल विविधता प्रदान करता है:
टाइटेनियम
व्यावसायिक रूप से शुद्ध और मिश्रधातु
|

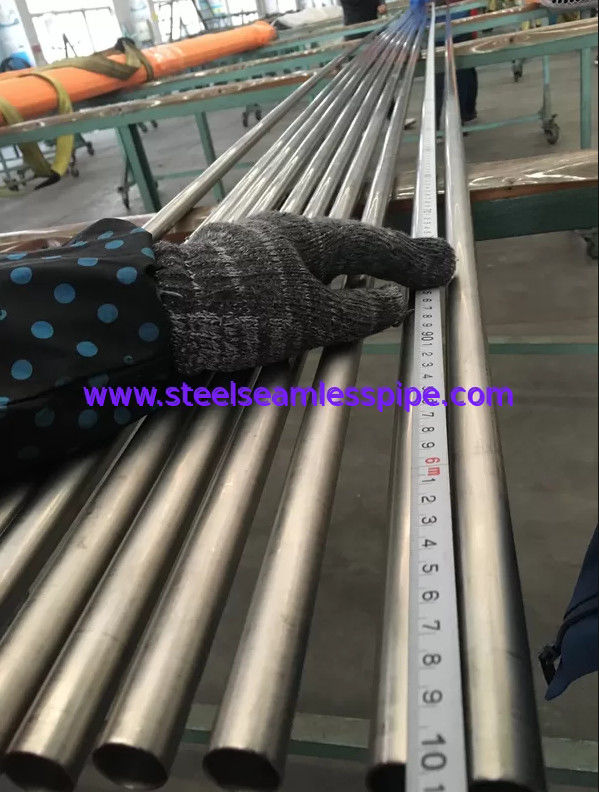

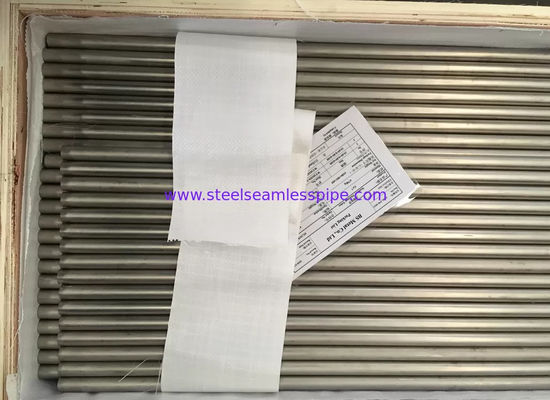

ट्यूबिंग
निर्बाध |
१/१६" - १ १/२" आयुध डिपो |
0.016" - 0.125" डब्ल्यूटी |
| 3 मिमी - 40 मिमी |
0.5 मिमी - 3.0 मिमी डब्ल्यूटी |
ट्यूबिंग
वेल्डेड |
1/2" - 4" आयुध डिपो |
0.028" - 0.250" डब्ल्यूटी |
| 12 मिमी - 100 मिमी |
1.0 मिमी - 6.0 मिमी डब्ल्यूटी |
पाइप
निर्बाध और वेल्डेड |
1/2" - 36" |
एसएच १०एस से एसएच ४०एस |
बट वेल्ड फिटिंग
निर्बाध और वेल्डेड |
1/2" - 36" |
एसएच १०एस से एसएच ४०एस |
निकला हुआ किनारा
डब्ल्यूएन और ब्लाइंड |
1/2" - 36" |
एसएच १०एस से एसएच ४०एस
१५० एलबीएस |
| दौर बार |
1/2" - 12" |
| प्लेट |
1/8" - 1" मोटा |
अपनी अभूतपूर्व ताकत, हल्कापन, स्थिर और प्रचुर मात्रा में बाजार और गैर-संक्षारक विशेषताओं के कारण, टाइटेनियम एयरोस्पेस, ऊर्जा उत्पादन और परिवहन, उद्योग और चिकित्सा, अवकाश और उपभोक्ता उत्पादों, विशेष रूप से गोल्फ क्लब और साइकिल फ्रेम के लिए पसंद की धातु के रूप में उभरा है।इसके अलावा, इसकी ताकत और हल्केपन के कारण, टाइटेनियम का वर्तमान में ऑटोमोबाइल उद्योग में परीक्षण किया जा रहा है, जिसमें पाया गया है कि छड़ और चलती भागों को जोड़ने के लिए टाइटेनियम के उपयोग से महत्वपूर्ण ईंधन दक्षता हुई है।
टाइटेनियम के लाभ
- उच्च शक्ति,
- खड़ा करने के लिए उच्च प्रतिरोध, दरार जंग प्रतिरोध।
- तनाव संक्षारण क्रैकिंग, संक्षारण थकान और क्षरण के लिए उच्च प्रतिरोध,
- फिटिंग या फ्लैंगेस के बिना जटिल पाइपिंग बेंड के लिए कोल्ड बेंडिंग
- वजन अनुपात के लिए उच्च शक्ति,
- वजन बचाने की संभावनाएं
- कम मापांक, उच्च फ्रैक्चर क्रूरता और थकान प्रतिरोध
- सीबेड पर कोइलिंग और बिछाने के लिए उपयुक्तता
- गर्म / शुष्क और ठंडे / गीले एसिड गैस लोडिंग का सामना करने की क्षमता
- उच्च तापमान एसिड भाप और नमकीन की संक्षारक और क्षरणकारी कार्रवाई के लिए उत्कृष्ट प्रतिरोध
- अच्छी कार्यशीलता और वेल्डेबिलिटी
टाइटेनियम अनुप्रयोग
- एयरोस्पेस
- विलवणीकरण संयंत्रों में पसंद की सामग्री,
- भाप संघनित्र
- लुगदी और कागज के पौधे (क्लोरेट ब्लीचिंग सुविधाएं)
- प्रक्रिया उपकरण और पाइपिंग
- ग्रिप गैस डिसल्फराइजेशन प्लांट
- लगातार या खतरनाक जैविक कचरे के लिए निपटान प्रणाली
- समुद्री जल प्रबंधन प्रणाली,
- क्लोराइड युक्त समाधानों को संभालने वाले प्रक्रिया उद्योग,
- निकला हुआ किनारा, फिटिंग, वाल्व, हीट एक्सचेंजर्स, राइजर और पाइपलाइन
- खेल, निर्माण सामग्री, चिकित्सा उद्योग और सहायक उपकरण।
| UNS R50250 ग्रेड 1 |
| कार्बन |
लोहा |
हाइड्रोजन |
नाइट्रोजन |
ऑक्सीजन |
टाइटेनियम |
|
|
|
|
| 0.10 अधिकतम |
0.20 अधिकतम |
0.015 अधिकतम |
0.03 अधिकतम |
0.18 अधिकतम |
बचा हुआ |
|
|
|
|
| UNS R50400 ग्रेड 2 |
| कार्बन |
लोहा |
हाइड्रोजन |
नाइट्रोजन |
ऑक्सीजन |
टाइटेनियम |
|
|
|
|
| 0.10 अधिकतम |
0.30 अधिकतम |
0.015 अधिकतम |
0.03 अधिकतम |
0.25 अधिकतम |
बचा हुआ |
|
|
|
|
| UNS R50550 ग्रेड 3 |
| कार्बन |
लोहा |
हाइड्रोजन |
नाइट्रोजन |
ऑक्सीजन |
टाइटेनियम |
| 0.10 अधिकतम |
0.30 अधिकतम |
0.015 अधिकतम |
0.05 अधिकतम |
0.35 अधिकतम |
बचा हुआ |
| अन्य प्रत्येक 0.1 अधिकतम, कुल 0.4 अधिकतम |
| UNS R50700 ग्रेड 4 |
| कार्बन |
लोहा |
हाइड्रोजन |
नाइट्रोजन |
ऑक्सीजन |
टाइटेनियम |
| 0.10 अधिकतम |
0.50 अधिकतम |
0.015 अधिकतम |
0.05 अधिकतम |
0.40 अधिकतम |
बचा हुआ |
| अन्य प्रत्येक 0.1 अधिकतम, कुल 0.4 अधिकतम |
| UNS R56400 ग्रेड 5 |
| अल्युमीनियम |
कार्बन |
लोहा |
हाइड्रोजन |
नाइट्रोजन |
ऑक्सीजन |
वैनेडियम |
टाइटेनियम |
|
|
| 5.5 - 6.75 |
0.10 अधिकतम |
0.40 अधिकतम |
0.015 अधिकतम |
0.05 अधिकतम |
0.20 अधिकतम |
3.5 - 4.5 |
बचा हुआ |
|
|
| UNS R52400 ग्रेड 7 |
| कार्बन |
लोहा |
हाइड्रोजन |
नाइट्रोजन |
ऑक्सीजन |
टाइटेनियम |
| 0.10 अधिकतम |
0.30 अधिकतम |
0.015 अधिकतम |
0.03 अधिकतम |
0.25 अधिकतम |
बचा हुआ |
| अन्य: पीडी 0.12-0.25 |
| UNS R56320 ग्रेड 9 |
| अल्युमीनियम |
कार्बन |
लोहा |
हाइड्रोजन |
नाइट्रोजन |
ऑक्सीजन |
वैनेडियम |
टाइटेनियम |
|
|
| 2.5 - 3.5 |
0.05 अधिकतम |
0.25 अधिकतम |
0.013 अधिकतम |
0.02 अधिकतम |
0.12 अधिकतम |
2.0 - 3.0 |
बचा हुआ |
|
|
| UNS R52250 ग्रेड 11 |
| कार्बन |
लोहा |
हाइड्रोजन |
नाइट्रोजन |
ऑक्सीजन |
टाइटेनियम |
| 0.10 अधिकतम |
0.20 अधिकतम |
0.015 अधिकतम |
0.03 अधिकतम |
0.18 अधिकतम |
बचा हुआ |
| अन्य: पीडी 0.12-0.25 |
| UNS R53400 ग्रेड 12 |
| कार्बन |
लोहा |
हाइड्रोजन |
मोलिब्डेनम |
नाइट्रोजन |
निकल |
ऑक्सीजन |
टाइटेनियम |
|
|
| 0.08 अधिकतम |
0.30 अधिकतम |
0.015 अधिकतम |
0.2 - 0.4 |
0.03 अधिकतम |
0.6 - 0.9 |
0.25 अधिकतम |
बचा हुआ |
|
|
| UNS R52402 ग्रेड 16 |
| कार्बन |
लोहा |
हाइड्रोजन |
नाइट्रोजन |
ऑक्सीजन |
दुर्ग |
| 0.10 अधिकतम |
0.30 अधिकतम |
0.010 अधिकतम |
0.03 अधिकतम |
0.25 अधिकतम |
०.०४ - ०.०८ |
| अन्य: अवशिष्ट प्रत्येक 0.1 अधिकतम, कुल 0.4 अधिकतम |
| व्यापरिक नाम |
यूएनएस |
टाइटेनियम उद्योग निर्दिष्टीकरण |
रासायनिक संरचना |
न्यूनतम तन्यता
(केएसआई) |
न्यूनतम उपज
(केएसआई) |
कठोरता |
लोच के मापांक |
पिज़ोन अनुपात |
| ग्रेड 1 |
यूएनएस R50250 |
एम्स एएमएस-टी-81915
एएसटीएम F67(1), B265(1), B338(1), B348(1), B381(F-1), B861(1), B862(1), B863(1), F467(1), F468(1 ), F1341
मिल स्पेक एमआईएल-टी-81556 |
सी 0.10 अधिकतम
फ़े 0.20 अधिकतम
एच 0.015 अधिकतम
एन 0.03 अधिकतम
हे 0.18 अधिकतम
ती बचा हुआ |
35 |
25 |
१४.९ |
१०३ जीपीए |
0.34-0.40 |
| ग्रेड 2 |
यूएनएस R50400 |
एम्स 4902, 4941, 4942, एएमएस-टी-9046
एएसटीएम F67(2), B265(2), B337(2), B338(2), B348(2), B367(C-2), B381(F-2), B861(2), B862(2), B863 (2), F467(2), F468(2), F1341
मिल स्पेकएमआईएल-टी-81556
एसएई J467 (A40) |
सी 0.10 अधिकतम
फ़े 0.30 अधिकतम
एच 0.015 अधिकतम
एन 0.03 अधिकतम
हे 0.25 अधिकतम
ती बचा हुआ |
50 |
40 |
१४.९ |
१०३ जीपीए |
0.34-0.10 |
| श्रेणी 5 |
यूएनएस R56400 |
एम्स 4905, 4911, 4920, 4928, 4930, 4931, 4932, 4934, 4935, 4954, 4963, 4965, 4967, 4993, AMS-T-9046, AMS-T-81915, AS7460, AS7461
एएसटीएम B265(5), B348(5), B367(C-5), B381(F-5), B861(5), B862(5), B863(5), F1472
एडब्ल्यूएस ए5.16 (ईआरटीआई-5)
मिल स्पेक एमआईएल-टी-81556 |
ऐ 5.5-6.75 अधिकतम
सी 0.10 अधिकतम
फ़े 0.40 अधिकतम
एच 0.015 अधिकतम
एन 0.05 अधिकतम
हे 0.20 अधिकतम
ती बचा हुआ
वी 3.5-4.5 |
130 |
१२० |
16.4 |
११४ जीपीए |
0.30-0.33 |
| श्रेणी 7 |
यूएनएस आर52400 |
एएसटीएम B265(7), B338(7), B348(F-7), B861(7), B862(7), B863(7), F467(7), F468(7) |
सी 0.10 अधिकतम
फ़े 0.30 अधिकतम
एच 0.015 अधिकतम
एन 0.03 अधिकतम
हे 0.25 अधिकतम
ती बचा हुआ
अन्य पीडी 0.12-0.25 |
50 |
40 |
१४.९ |
१०३जीपीए |
- |
| श्रेणी 9 |
यूएनएस R56320 |
एम्स ४९४३, ४९४४, ४९४५, एएमएस-टी-९०४६
मेरी तरह SFA5.16 (ERTi-9)
एएसटीएम B265(9), B338(9), B348(9), B381(9), B861(9), B862(9), B863(9)
एडब्ल्यूएस ए5.16 (ईआरटीआई-9) |
ऐ 2.5-3.5
सी 0.05 अधिकतम
फ़े 0.25 अधिकतम
एच 0.013 अधिकतम
एन 0.02 अधिकतम
हे 0.12 अधिकतम
ती बचा हुआ
वी 2.0-0-3.0 |
90 |
70 |
13.1 |
१०७जीपीए |
0.34 |
| कक्षा 12 |
यूएनएस आर53400 |
एएसटीएम B265(12), B338(12), B348(12), B381(F-12), B861(12), B862(12), B863(12) |
सी 0.08 अधिकतम
फ़े 0.30 अधिकतम
एच 0.015 अधिकतम
एमओ 0.2-0.4
एन 0.03 अधिकतम
नी 0.6-0.9
हे 0.25 अधिकतम
ती बचा हुआ |
70 |
50 |
१४.९ |
१०३जीपीए |
- |
अधिकांश टाइटेनियम ग्रेड विभिन्न यांत्रिक विशेषताओं, गर्मी प्रतिरोध, चालकता, सूक्ष्म संरचना, रेंगना में सुधार और / या संयोजन के उद्देश्य से एल्यूमीनियम, वैनेडियम, निकल, रूथेनियम, मोलिब्डेनम, क्रोमियम या ज़िरकोनियम के विभिन्न परिवर्धन के साथ मिश्रित प्रकार के होते हैं। लचीलापन, संक्षारण प्रतिरोध, आदि।
टाइटेनियम लाभ
उच्च शक्ति,
खड़ा करने के लिए उच्च प्रतिरोध, दरार जंग प्रतिरोध,
तनाव संक्षारण क्रैकिंग, संक्षारण थकान और क्षरण के लिए उच्च प्रतिरोध,
फिटिंग या फ्लैंग्स के बिना जटिल पाइपिंग बेंड के लिए कोल्ड बेंडिंग,
वजन अनुपात के लिए उच्च शक्ति।
वजन बचाने की संभावनाएं,
कम मापांक, उच्च फ्रैक्चर क्रूरता और थकान प्रतिरोध,
कोइलिंग और सीबेड पर बिछाने के लिए उपयुक्तता,
गर्म / शुष्क और ठंडे / गीले एसिड गैस लोडिंग का सामना करने की क्षमता,
उच्च तापमान एसिड भाप और नमकीन की संक्षारक और क्षरणकारी क्रिया के लिए उत्कृष्ट प्रतिरोध,
अच्छी कार्यशीलता और वेल्डेबिलिटी।
टाइटेनियम रासायनिक संरचना
पैलेडियम (पीडी) और रूथेनियम (आरयू), निकेल (नी) और मोलिब्डेनम (मो) ऐसे तत्व हैं जिन्हें शुद्ध टाइटेनियम प्रकारों में जोड़ा जा सकता है ताकि संक्षारण प्रतिरोध का एक महत्वपूर्ण सुधार प्राप्त किया जा सके, विशेष रूप से थोड़ा कम करने वाले वातावरण में जहां टाइटेनियम अन्यथा सामना कर सकता है धातु की सतह पर आवश्यक सुरक्षात्मक ऑक्साइड फिल्म के निर्माण के लिए अपर्याप्त परिस्थितियों के कारण कुछ समस्याएं।सतह पर एक स्थिर और काफी हद तक निष्क्रिय सुरक्षात्मक ऑक्साइड फिल्म का निर्माण अन्यथा टाइटेनियम के असाधारण संक्षारण प्रतिरोध के पीछे का रहस्य है।
व्यावसायिक रूप से शुद्ध टाइटेनियम के यांत्रिक गुणों को वास्तव में लगभग 290 और 550 एमपीए के बीच शक्ति स्तर प्राप्त करने के लिए ऑक्सीजन और नाइट्रोजन के विभिन्न स्तरों पर "मिश्र धातु" द्वारा नियंत्रित किया जाता है।उच्च शक्ति के स्तर के लिए मिश्र धातु तत्व, जैसे अल और वी को जोड़ना होगा।Ti 3AL 2.5V में एनील्ड कंडीशन में कम से कम 620 MPa और कोल्ड वर्क्ड और स्ट्रेस रिलीफ कंडीशन में कम से कम 860 MPa की टेन्साइल स्ट्रेंथ होती है।सीपी-टाइटेनियम ग्रेड नाममात्र संरचना में सभी अल्फा हैं, जबकि कई टाइटेनियम मिश्र धातुओं में दो चरण अल्फा + बीटा संरचना होती है।पूरे बीटा चरण संरचना वाले उच्च मिश्र धातु परिवर्धन के साथ टाइटेनियम मिश्र धातु भी हैं।जबकि अल्फा मिश्र धातुओं को ताकत बढ़ाने के लिए गर्मी का इलाज नहीं किया जा सकता है, 2.5% तांबे के अतिरिक्त एक ऐसी सामग्री का परिणाम होगा जो एल्यूमीनियम-तांबे के समान समाधान उपचार और उम्र बढ़ने के लिए प्रतिक्रिया करता है।
टाइटेनियम घनत्व
टाइटेनियम स्टील की तुलना में 46% अधिक हल्का है।तुलनात्मक विश्लेषण के लिए, एल्युमीनियम लगभग 0.12 lbs/cu.in है, स्टील लगभग 0.29 lbs/cu.in है, और टाइटेनियम लगभग 0.16 lbs/cu.in है।
टाइटेनियम जंग प्रतिरोध
टाइटेनियम का उत्कृष्ट संक्षारण प्रतिरोध इसकी सतह पर एक कसकर चिपकने वाली ऑक्साइड फिल्म के गठन के कारण है।क्षतिग्रस्त होने पर, यह पतली अदृश्य परत तुरंत सुधार करती है, एक सतह को बनाए रखती है जो समुद्र के पानी और सभी प्राकृतिक वातावरण में संक्षारक हमले के लिए पूरी तरह प्रतिरोधी है।यह ऑक्साइड जंग के लिए इतना प्रतिरोधी है कि टाइटेनियम घटक अक्सर सेवा के वर्षों के बाद भी बिल्कुल नए दिखते हैं।
|
