ASTM A182 F53 UNS S32750 सुपर डुप्लेक्स 2507 फ्लैंज ASME B16.5 संक्षारण प्रतिरोधी उच्च दबाव

उत्पाद विवरण:

उत्पत्ति के प्लेस:	चीन
ब्रांड नाम:	YUHONG
प्रमाणन:	EN 10204 3.1 OR 3.2 /PED 2014/68/EU/ISO 9001
मॉडल संख्या:	A182 F53 सुपर डुप्लेक्स 2507 निकला हुआ किनारा

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	1 पीसी
मूल्य:	बातचीत योग्य
पैकेजिंग विवरण:	बड़े आकार के लिए प्लाई-वुडन केस / वुडन फूस
प्रसव के समय:	मात्रा पर निर्भर करता है
भुगतान शर्तें:	टी/टी, एल/सी नजर में
आपूर्ति की क्षमता:	20000 पीसी प्रति माह

संपर्क करें

सभी उत्पाद

स्टेनलेस स्टील सीमलेस पाइप (353)

स्टेनलेस स्टील सीमलेस ट्यूब (352)

डुप्लेक्स स्टेनलेस स्टील पाइप (140)

डुप्लेक्स स्टेनलेस स्टील ट्यूब (40)

सुई ट्यूब (175)

फिन ट्यूब (759)

उष्मा का आदान प्रदान करने वाला (45)

हीट एक्सचेंजर ट्यूब (483)

हीट एक्सचेंजर ट्यूब बंडल (57)

हीट एक्सचेंजर ट्यूबशीट (132)

हीट एक्सचेंजर बफ़ल (39)

एयर कूलर (14)

दबाव पोत (4)

स्टेनलेस स्टील वेल्डेड पाइप (62)

स्टेनलेस स्टील वेल्डेड ट्यूब (136)

निकल मिश्र धातु पाइप (276)

निकल मिश्र धातु ट्यूब (112)

कॉपर मिश्र धातु ट्यूब (258)

मिश्र धातु इस्पात ट्यूब (229)

टाइटेनियम ट्यूब (22)

ब्राइट एनील्ड ट्यूब (166)

बॉयलर ट्यूब (166)

स्टील फिटिंग (888)

स्टील निकला हुआ किनारा (690)

अन्य (413)

आवरण भाग (9)

विस्तृत उत्पाद विवरण

सामग्री का नाम:	सुपर डुप्लेक्स 2507	आयामी मानक:	ASME B16.5
सामग्री ग्रेड:	एएसटीएम A182 F53 / UNS S32750	दबाव वर्ग:	कक्षा 150-2500
फेसिंग प्रकार:	आरएफ / एफएफ / आरटीजे	समतुल्य ग्रेड:	एन 1.4410
निकला हुआ किनारा प्रकार:	डब्ल्यूएन / ब्लाइंड / एसओ / एसडब्ल्यू / थ्रेडेड / एलजे	आकार सीमा:	1/2"-24" और अनुरोध पर बड़े आकार
प्रमुखता देना:	F53 सुपर डुप्लेक्स निकला हुआ किनारा , UNS S32750 सुपर डुप्लेक्स निकला हुआ किनारा , B16.5 पेट्रोकेमिकल स्टील निकला हुआ किनारा

ASTM A182 F53 UNS S32750 सुपर डुप्लेक्स 2507 फ्लैंज ASME B16.5

ASTM A182 F53 / UNS S32750 सुपर डुप्लेक्स 2507 फ्लेन्ज उच्च दबाव, क्लोराइड युक्त मीडिया के संपर्क में पाइप सिस्टम के लिए डिज़ाइन किए गए स्टेनलेस स्टील फ्लेन्ज हैं,समुद्री जल और अन्य संक्षारक परिचालन स्थितियांजिसे सुपर डुप्लेक्स 2507, F53, UNS S32750 और 1 के नाम से भी जाना जाता है।4410इस ग्रेड में उच्च यांत्रिक शक्ति के साथ-साथ पिटिंग, क्रैक जंग और क्लोराइड से संबंधित जंग के लिए मजबूत प्रतिरोध शामिल है।विभिन्न विन्यासों में 5 सुपर डुप्लेक्स फ्लैंग्स, तेल और गैस, पेट्रोकेमिकल, निर्जलकरण, अपतटीय, समुद्री और औद्योगिक पाइपलाइन प्रणालियों के लिए दबाव वर्ग और सामना प्रकार।

उत्पाद विनिर्देश

पद	विनिर्देश
उत्पाद	सुपर डुप्लेक्स स्टेनलेस स्टील फ्लैंज
सामग्री	ASTM A182 F53
यूएनएस ग्रेड	UNS S32750
समकक्ष ग्रेड	सुपर डुप्लेक्स 2507 / 14410
उत्पादन	कुदाया और मशीनीकृत
आयाम मानक	एएसएमई बी165
फ्लैंज के प्रकार	वेल्ड नेक, स्लिप ऑन, ब्लाइंड, सॉकेट वेल्ड, थ्रेडेड, लैप जॉइंट
सामना करना	आरएफ, एफएफ, आरटीजे
दबाव वर्ग	वर्ग 150, 300, 600, 900, 1500, 2500
आकार	1/2 "-24" और अनुरोध पर बड़े आकार
ताप उपचार	समाधान एनील किया गया
सतह	मशीनीकृत / अचार / अनुकूलित
निरीक्षण	आयामी, दृश्य, कठोरता, PMI और अन्य परीक्षण आवश्यकतानुसार
प्रमाणन	एन 10204 3.1 एमटीसी उपलब्ध
लागू मानक	ASTM A182 / ASME SA182, ASME B16.5

एएसटीएम A182 F53 सामग्री

एएसटीएम ए182 एफ53 एक सुपर डुप्लेक्स स्टेनलेस स्टील फोर्जिंग ग्रेड है जो यूएनएस एस 32750 के अनुरूप है। इसकी डुप्लेक्स माइक्रोस्ट्रक्चर उच्च शक्ति और संक्षारण प्रतिरोध का एक संयोजन प्रदान करती है।विशिष्ट मिश्र धातु प्रणाली में लगभग 25% क्रोमियम होता है, 7% निकल, 4% मोलिब्डेनम और नाइट्रोजन, नियंत्रित कार्बन, सल्फर और फास्फोरस के स्तर के साथ।क्रोमियम और मोलिब्डेनम की उच्च सामग्री क्लोराइड युक्त वातावरण में स्थानीय जंग के खिलाफ प्रतिरोध में योगदान देती है.

विशिष्ट रासायनिक संरचना

तत्व	F53 / UNS S32750
सी	≤ 0.030%
हाँ	≤ 0.80%
एमएन	≤ 1.20%
पी	≤ 0.035%
एस	≤ 0.020%
सीआर	24.0-26.0%
नि	6०-८.०%
मो	3०-५.०%
एन	0.24-0.32%
कु	≤ 0.50%

सुपर डुप्लेक्स 2507 फ्लैंज प्रकार

युहोंग पाइप डिजाइन और कनेक्शन आवश्यकताओं के अनुसार विभिन्न एएसटीएम ए182 एफ53 फ्लैंज कॉन्फ़िगरेशन की आपूर्ति कर सकता है।

वेल्ड नेक फ्लैंज:F53 वेल्ड नेक फ्लैंग्स में एक कॉपर हब और बट-वेल्ड कनेक्शन होता है।वे आम तौर पर उच्च दबाव और उच्च तापमान पाइप प्रणाली के लिए चुना जाता है जहां एक क्रमिक तनाव संक्रमण और मजबूत पाइप कनेक्शन की आवश्यकता होती है.
अंधा फ्लैंज:S32750 दबाव अखंडता बनाए रखते हुए पाइप के छोरों, उपकरण नोजल और पाइप शाखाओं को बंद करने के लिए अंधे फ्लैंग्स का उपयोग किया जाता है।
स्लिप-ऑन फ्लैंज:सुपर डुप्लेक्स स्लिप-ऑन फ्लैंग्स का उपयोग किया जा सकता है जहां पाइपिंग डिजाइन एक सरल फ्लैंग कनेक्शन व्यवस्था की अनुमति देता है।
सोकेट वेल्ड फ्लैंज:सोकेट वेल्ड फ्लैंग्स छोटे व्यास के पाइप सिस्टम के लिए उपयुक्त हैं जहां सोकेट-वेल्ड कनेक्शन निर्दिष्ट हैं।
आरटीजे फ्लैंज:रिंग प्रकार संयुक्त F53 फ्लैंग्स धातु-धातु सील व्यवस्था की आवश्यकता अनुप्रयोगों के लिए आपूर्ति की जा सकती है, विशेष रूप से उच्च दबाव तेल और गैस और प्रक्रिया पाइपिंग प्रणालियों में।

ASME B16.5 फ्लैंज आयाम

एएसटीएम ए182 एफ53 फ्लैंग्स आमतौर पर उपयोग किए जाने वाले नाममात्र पाइप आकारों और दबाव वर्गों के लिए एएसटीएम बी 16.5 के अनुसार आपूर्ति किए जा सकते हैं। उपलब्ध कॉन्फ़िगरेशन में शामिल हैंः

वर्ग 150
वर्ग 300
वर्ग 600
वर्ग 900
वर्ग 1500
वर्ग 2500
आरएफ उठाया हुआ चेहरा
फ्लैट फेस
आरटीजे रिंग प्रकार का जोड़

बड़े व्यास की आवश्यकताओं के लिए, फ्लैंज के आयामों को लागू बड़े व्यास के फ्लैंज मानकों जैसे ASME B16 के अनुसार माना जा सकता है।47.

सुपर डुप्लेक्स 2507 एफ53 फ्लैंग्स का उपयोग क्यों करें?

उच्च शक्तिःUNS S32750 पारंपरिक ऑस्टेनिटिक स्टेनलेस स्टील्स की तुलना में उच्च यांत्रिक शक्ति प्रदान करता है, जिससे सुपर डुप्लेक्स घटकों का उपयोग दबाव पाइपिंग अनुप्रयोगों में किया जा सकता है।
क्लोराइड संक्षारण प्रतिरोधःक्रोमियम, मोलिब्डेनम और नाइट्रोजन का संयोजन क्लोराइड युक्त वातावरण में पिटिंग और क्रैप जंग के लिए मजबूत प्रतिरोध प्रदान करता है।
समुद्री जल सेवा:F53/S32750 को समुद्री जल, निर्जलीकरण और अपतटीय पाइपलाइन प्रणालियों के लिए व्यापक रूप से माना जाता है, जहां क्लोराइड के संपर्क में आना सामग्री चयन का एक प्रमुख कारक हो सकता है।
आक्रामक प्रक्रिया मीडिया के लिए उपयुक्तःयह सामग्री विभिन्न रासायनिक प्रसंस्करण, तेल एवं गैस तथा पेट्रो रसायन सेवाओं के लिए चुनी जा सकती है जहां संक्षारण प्रतिरोध और यांत्रिक शक्ति दोनों की आवश्यकता होती है।

आवेदन

ASTM A182 F53 UNS S32750 फ्लैंज पाइप और उपकरण कनेक्शन के लिए उपयुक्त हैंः

तेल और गैस पाइप
अपतटीय प्लेटफार्म
पेट्रोकेमिकल संयंत्र
रिफाइनरी पाइपिंग
समुद्री जल पाइप
निर्जलकरण संयंत्र
समुद्री उपकरण
जल उपचार प्रणाली
रासायनिक प्रसंस्करण
हीट एक्सचेंजर
दबाव वाले पात्र
पंप और प्रक्रिया उपकरण
अग्नि जल प्रणाली

निरीक्षण और परीक्षण

परियोजना आवश्यकताओं के आधार पर, निरीक्षण और प्रलेखन में निम्नलिखित शामिल हो सकते हैंः

रासायनिक संरचना विश्लेषण
यांत्रिक गुणों का परीक्षण
कठोरता परीक्षण

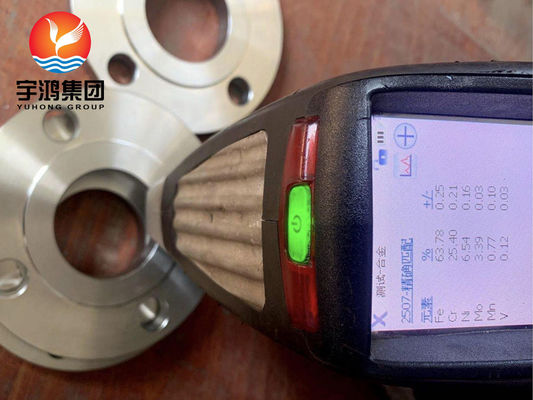

पॉजिटिव मटेरियल आइडेंटिफिकेशन (PMI)

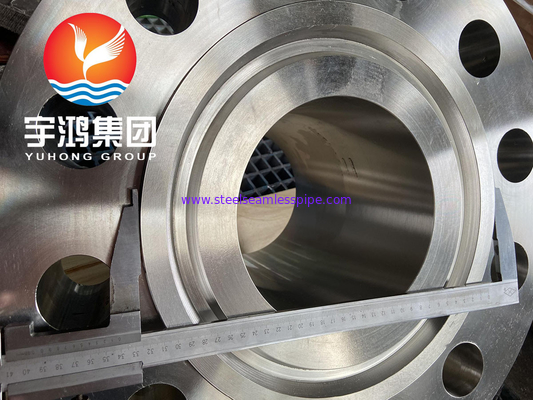

आयामी निरीक्षण
दृश्य निरीक्षण
सतह निरीक्षण
अल्ट्रासोनिक परीक्षण
तरल पदार्थ के प्रवेश का परीक्षण
लागू होने पर हाइड्रोस्टैटिक परीक्षण
एन 10204 3.1 सामग्री परीक्षण प्रमाणपत्र
तीसरे पक्ष का निरीक्षण

परियोजना विनिर्देश या खरीद आदेश के अनुसार अतिरिक्त निरीक्षण आवश्यकताओं की व्यवस्था की जा सकती है।

लागू मानक

F53 सुपर डुप्लेक्स फ्लैंज निम्नलिखित मानकों के संदर्भ में आपूर्ति की जा सकती हैः

ASTM A182 / ASME SA182 - फोर्गेड या रोल्ड मिश्र धातु और स्टेनलेस स्टील पाइप फ्लैंग्स और फोर्गेड फिटिंग
ASME B16.5 - पाइप फ्लैंग्स और फ्लैंग फिटिंग
ASME B16.47 - बड़े व्यास वाले स्टील के फ्लैंग्स
एन 10204 - धातु उत्पादों के निरीक्षण के दस्तावेज

परियोजना आवश्यकताओं के अनुसार अन्य आयामी, परीक्षण या निरीक्षण मानकों पर विचार किया जा सकता है।

F53 बनाम 316L फ्लैंग्स

सामग्री चयन के लिए, UNS S32750 सुपर डुप्लेक्स 2507 और 316L स्टेनलेस स्टील विभिन्न अनुप्रयोग आवश्यकताओं को पूरा करते हैं।

विशेषता	F53 / UNS S32750	316L
भौतिक परिवार	सुपर डुप्लेक्स स्टेनलेस स्टील	ऑस्टेनिटिक स्टेनलेस स्टील
क्रोमियम	24-26%	आम तौर पर 16-18%
मोलिब्डेनम	3-5%	आम तौर पर 2-3%
यांत्रिक शक्ति	उच्च	मध्यम
पिटिंग रेजिस्टेंस	उच्च	अच्छा
क्लोराइड सेवा	अत्यधिक क्लोराइड वातावरण के लिए उपयुक्त	आवेदन पर निर्भर
विशिष्ट अनुप्रयोग	अपतटीय, समुद्री जल, निर्जलीकरण, तेल और गैस	सामान्य रासायनिक और प्रक्रिया पाइपिंग

सामग्री का चयन केवल ग्रेड नाम के बजाय वास्तविक क्लोराइड सांद्रता, तापमान, दबाव, प्रक्रिया माध्यम, डिजाइन मानक और परियोजना विनिर्देशों पर आधारित होना चाहिए।

आपूर्ति विकल्प

युहोंग विभिन्न डिजाइनों और आयामों में एएसटीएम ए182 एफ53 / यूएनएस एस 32750 सुपर डुप्लेक्स 2507 फ्लैंग्स की आपूर्ति कर सकता है, जिनमें शामिल हैंः

वेल्ड नेक फ्लैंज
अंधा फ्लैंज
स्लिप ऑन फ्लैंज
सोकेट वेल्ड फ्लैंज
गिल्टेड फ्लैंज
लैप संयुक्त फ्लैंज
आरएफ फ्लैंज
एफ एफ फ्लांज
आरटीजे फ्लैंज

अनुकूलित आयामों, दबाव वर्गों, निरीक्षण आवश्यकताओं और परियोजना प्रलेखन लागू विनिर्देश के अनुसार चर्चा की जा सकती है।

अक्सर पूछे जाने वाले प्रश्न

ASTM A182 F53 क्या है?

एएसटीएम ए182 एफ53 यूएनएस एस 32750 के अनुरूप एक फोल्ड सुपर डुप्लेक्स स्टेनलेस स्टील ग्रेड है, जिसे आमतौर पर सुपर डुप्लेक्स 2507 के रूप में जाना जाता है।

क्या UNS S32750 सुपर डुप्लेक्स 2507 के समान है?

UNS S32750 आमतौर पर सुपर डुप्लेक्स 2507 से जुड़ा UNS पदनाम है। ASTM A182 F53 फ्लैंग्स जैसे घटकों के लिए संबंधित फोर्जिंग विनिर्देश है।

F53 फ्लैंग्स के लिए किस मानक का प्रयोग किया जाता है?

सामग्री विनिर्देश ASTM A182 / ASME SA182 है, जबकि लागू आकारों के लिए फ्लैंज आयाम आमतौर पर ASME B16.5 के अनुसार निर्दिष्ट किए जाते हैं।

क्या F53 फ्लैंग्स का उपयोग समुद्री जल सेवा के लिए किया जा सकता है?

F53 / UNS S32750 को अक्सर समुद्री जल से संबंधित उपकरणों और पाइपिंग के लिए चुना जाता है क्योंकि इसकी मजबूती और स्थानीय जंग के प्रतिरोध का संयोजन है।परियोजना के समुद्री जल के रसायन के आधार पर वास्तविक उपयुक्तता की पुष्टि की जानी चाहिए, तापमान और डिजाइन की स्थिति।

कौन-कौन से फ्लैंज उपलब्ध हैं?

आम विकल्पों में आरएफ, एफएफ और आरटीजे शामिल हैं। आवश्यक कवरिंग को पाइपिंग वर्ग और सील प्रणाली के अनुसार निर्दिष्ट किया जाना चाहिए।

क्या आप EN 10204 3.1 प्रमाणन प्रदान कर सकते हैं?

हाँ. EN 10204 3.1 सामग्री दस्तावेज लागू आदेश और परियोजना आवश्यकताओं के अनुसार प्रदान किया जा सकता है।
