हीट एक्सचेंजर्स TP304 / TP304L TP316 / TP316L 19.05X2.11MM के लिए स्टेनलेस स्टील नालीदार ट्यूब
त्वरित विवरण:
| सामान्य लो फिन ट्यूब उत्पादन क्षमता |
लो फिन ट्यूब्स के विनिर्देश ('एन' फिन्स) |
फिनिंग सुविधा: 10 फिनिंग मशीनें;
दैनिक क्षमता 3000 मीटर तक; |
ट्यूब ओडी: 12.7 मिमी ~ 25.4 मिमी
ट्यूब की लंबाई: 18 मीटर अधिकतम।
फिन ऊंचाई: 1.2 मिमी ~ 2.77 मिमी
फिन मोटाई: लगभग।0.3 मिमी
फिन पिच: 30 एफपीआई/28 एफपीआई/ 26 एफपीआई/ 36 एफपीआई/43 एफपीआई |
विवरण:
निर्माण प्रक्रिया: पंखों को एक पास रोलर द्वारा सादे ट्यूबों की बाहरी दीवार से बाहर निकाला जाता है।ट्यूब और फिन एक ही पीस ट्यूब में हैं।हम इसे "एन" फिन प्रकार कहते हैं।
ट्यूब सामग्री:
ASTM A213 / A213M: निर्बाध फेरिटिक और ऑस्टेनिटिक मिश्र धातु-स्टील बॉयलर, सुपरहीटर और हीट-एक्सचेंजर ट्यूब
एएसटीएम ए312/ए312एम: निर्बाध, वेल्डेड, और भारी कोल्ड वर्क्ड ऑस्टेनिटिक स्टेनलेस स्टील पाइप्स
ASTM A269 / A269M: सामान्य सेवा के लिए निर्बाध और वेल्डेड ऑस्टेनिटिक स्टेनलेस स्टील टयूबिंग
लो फिन ट्यूबों की डिलीवरी रेंज
हम इंटीग्रल लो फिन ट्यूब प्रदान कर सकते हैंकोर ट्यूब के बीच में अन-फिनेड सेक्शन गैप (5 मिमी मिन।) या डिज़ाइन किए गए बेंड रेडियस के साथ मुड़ा हुआ।
गुणवत्ता परीक्षण:

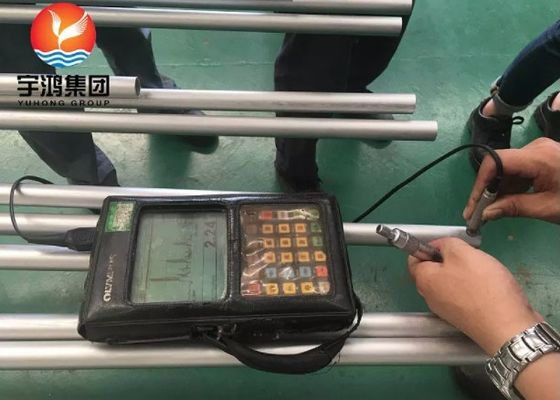

डिजाइन विनिर्देशों को सत्यापित करने के लिए इंटीग्रल लो फिन ट्यूब गुणवत्ता हाइड्रोस्टैटिक या वायवीय परीक्षणों, एड़ी वर्तमान परीक्षणों और मार्को परीक्षणों द्वारा सुनिश्चित की जाती है।
स्वीकृति सेरिटिया:
वूल्वरिन / एचपीटी / GEWA-K और GEWA-KS
डेलीवेरी हालत:
ट्यूब के सिरे चौकोर कटे हुए, मुक्त गड़गड़ाहट, आंतरिक रूप से सूखे और हवा से साफ, बाहरी रूप से वार्निश के साथ लेपित होते हैं।
महाद्वीपीय परिवहन के लिए प्रत्येक पैकेज में desiccants डाल दिए जाते हैं।
अनुप्रयोग:
इंटीग्रल लो फिनेड ट्यूब निम्नलिखित औद्योगिक क्षेत्रों में वरीयता पाते हैं:
- तापन प्रणाली
- वेंटिलेशन सिस्टम
- प्रशीतन और जलवायु नियंत्रण प्रणाली
- मैकेनिकल इंजीनियरिंग
- मोटर वाहन निर्माण
- रसायन और पेट्रोकेमिकल और बिजली संयंत्र प्रौद्योगिकी
विशेष विवरण:
ट्यूब और फिन में कार्बन स्टील, कम मिश्र धातु स्टील्स, स्टेनलेस स्टील, पीतल, तांबा, कूपर-निकल मिश्र, एल्यूमीनियम कांस्य, निकल मिश्र धातु, टाइटेनियम आदि के समान ट्यूब और सामग्री होती है ...
| सादा ट्यूब (मिमी) |
समाप्त अनुभाग आयाम (मिमी) |
अनुपात |
डे |
| डी × टी |
टीपी |
डीडी |
डॉ. |
डि |
मैं |
मिमी |
| 19×2 |
0.8 |
18.8 |
17 |
134 |
2.8 |
17.9 |
| 19×2 |
1 |
18.8 |
16.8 |
13.4 |
2.5 |
17.8 |
| 19×2 |
1.25 |
18.8 |
16.6 |
13 |
2.2 |
17.8 |
| 19×2 |
1.5 |
18.8 |
16.6 |
13 |
2 |
17.7 |
| 19×2 |
2 |
18.8 |
16.4 |
13 |
1.7 |
17.5 |
| 25×2.5 |
0.8 |
24.8 |
23 |
18.8 |
2.8 |
23.9 |
| 25×2.5 |
1 |
24.8 |
22.6 |
18.8 |
2.75 |
23.7 |
| 25×2.5 |
1.25 |
24.8 |
22.3 |
18 |
2.5 |
23.6 |
| 25×2.5 |
1.5 |
24.8 |
22.3 |
18 |
2.2 |
23.5 |
| 25×2.5 |
2 |
24.8 |
22 |
18 |
1.8 |
23.4 |
| 25×2.5 |
2.5 |
24.8 |
22 |
18 |
1.6 |
23.3 |
डी ------ सादा अंत खंड के बाहरी व्यास
Dof ---- शीर्ष पंखों का व्यास
डॉ ----- फिनेड सेक्शन का रूट व्यास
Di----- फिनेड सेक्शन के अंदर का व्यास
टी ------ सादे अंत खंड की दीवार मोटाई
टीपी ----- फिन पिच
डी ---- फिनेड ट्यूब के बराबर व्यास
एल ------ सादा ट्यूब अंत लंबाई |
| अधिक जानकारी के लिए कृपया हमें ईमेल भेजें। |
एएसटीएम ए1012:निर्बाध और वेल्डेड फेरिटिक, ऑस्टेनिटिक और डुप्लेक्स मिश्र धातु इस्पात कंडेनसर और इंटीग्रल फिन्स के साथ हीट एक्सचेंजर ट्यूबों के लिए मानक विशिष्टता।
एएसटीएम बी891:बेहतर हीट ट्रांसफर के लिए बढ़ी हुई सतह के साथ निर्बाध और वेल्डेड टाइटेनियम और टाइटेनियम मिश्र धातु कंडेनसर और हीट एक्सचेंजर ट्यूबों के लिए मानक विशिष्टता।
एएसटीएम बी924:निर्बाध और वेल्डेड निकल मिश्र धातु कंडेनसर और इंटीग्रल फिन के साथ हीट एक्सचेंजर ट्यूबों के लिए मानक विशिष्टता।
