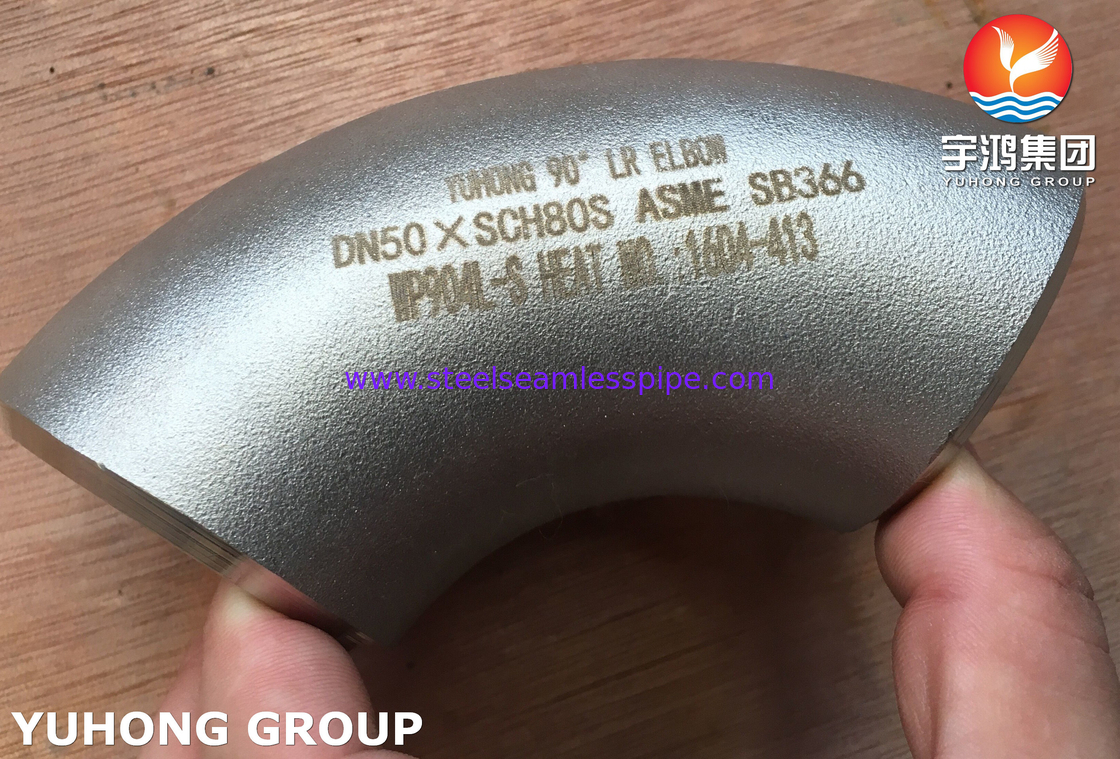

ASTM B366 WP904L कोहनी 90 डिग्री स्टेनलेस स्टील बटवेल्ड फिटिंग ASME B16.9

अवलोकन:


WP904L कोहनी विभिन्न पाइपिंग प्रणालियों में एक महत्वपूर्ण घटक है, मुख्य रूप से तेल और गैस, पेट्रोकेमिकल और जल उपचार जैसे उद्योगों में उपयोग किया जाता है। यह 904L स्टेनलेस स्टील से निर्मित है,अपने उच्च संक्षारण प्रतिरोध के लिए जाना जाता है, विशेष रूप से अम्लीय वातावरण में, इसकी कम कार्बन सामग्री और निकेल, क्रोमियम और मोलिब्डेनम जैसे तत्वों के समावेश के लिए धन्यवाद।

एक मजबूत डिजाइन के साथ, WP904L कोहनी उत्कृष्ट यांत्रिक गुण प्रदान करती है, जिससे यह उच्च तापमान और दबाव का सामना करने में सक्षम होती है।यह इसे स्थायित्व और विश्वसनीयता की आवश्यकता अनुप्रयोगों के लिए आदर्श बनाता हैकोहनी आमतौर पर विभिन्न आकारों और आयामों में आती है ताकि विभिन्न पाइपिंग कॉन्फ़िगरेशन फिट हो सकें, और इसका आकार पाइपलाइन के भीतर दिशा में चिकनी बदलाव की अनुमति देता है,दबाव में गिरावट और अशांति को कम करना.

स्थापना आम तौर पर सरल होती है, और कोहनी को अन्य घटकों के लिए वेल्डेड या फ्लैंग किया जा सकता है।यह गैल्वानिक जंग से बचने के लिए प्रणाली में अन्य सामग्री के साथ संगतता सुनिश्चित करने के लिए महत्वपूर्ण हैनियमित निरीक्षण और रखरखाव WP904L कोहनी शामिल पाइप सिस्टम के जीवनकाल को बढ़ाने में मदद करते हैं।

कुल मिलाकर, WP904L कोहनी बहुमुखी प्रतिभा, ताकत और संक्षारण प्रतिरोध को जोड़ती है, जिससे यह कई चुनौतीपूर्ण वातावरणों में पसंदीदा विकल्प बन जाता है।

विनिर्देशः

रासायनिक संरचनाः

यांत्रिक गुण:


आयाम:

नाममात्र आकार		बेवल में बाहरी व्यास (मिमी)	केंद्र से अंत तक (मिमी)
			90° कोहनी		45° कोहनी
डीएन	एनपीएस	ओवरडोज	ए		बी
			एलआर	एसआर	एलआर
15	आधा	21.3	38	...	16
20	3/4	26.7	38	...	19
25	1	33.4	38	25	22
32	एक चौथाई	42.2	48	32	25
40	1 1/2	48.3	57	38	29
50	2	60.3	76	51	35
65	ढाई	73.0	95	64	44
80	3	88.9	114	76	51
90	साढ़े तीन	101.6	133	89	57
100	4	114.3	152	102	64
125	5	141.3	190	127	79
150	6	168.3	229	152	95
200	8	219.1	305	203	127
250	10	273.0	381	254	159
300	12	323.8	457	305	190
350	14	355.6	533	356	222
400	16	406.4	610	406	254
450	18	457.0	686	457	286
500	20	508.0	762	508	318
550	22	559.0	838	559	343
600	24	610.0	914	610	381
650	26	660.0	991	660	406
700	28	711.0	1067	711	438
750	30	762.0	1143	762	470
800	32	813.0	1219	813	502
850	34	864.0	1295	864	533
900	36	914.0	1372	914	565
950	38	965.0	1448	965	600
1000	40	1016.0	1524	1016	632
1050	42	1067.0	1600	1067	660
1100	44	1118.0	1676	1118	695
1150	46	1168.0	1753	1168	727
1200	48	1219.0	1829	1219	759
नोट्स: 1) इनके अलावा GB/T 10752, SH 3408, SH 3409, HG/T 21635, HG/T 21631, SY/T 0510, DL/T 695, EN 10253 आदि भी लागू हैं। 2) 48 से अधिक एनपीएस वाले कोहनी को खरीदार और निर्माता द्वारा सहमत आकारों के अधीन बनाया जाएगा।
