ASME SB165 Monel 400 (NO4400, 2.4360) निकेल अलॉय सीमलेस ट्यूब
मोनेल मिश्र 400
सामान्य व्यापार नाम:
मोनेल 400, मिश्र धातु 400;निकल 400;निकेलवैक 400;निकोरोस 400.
मोनेल मिश्र धातु निकल-कॉपर मिश्र धातु 400 (UNS N04400; W.Nr। 2.4360 और 2.4361) एक ठोस-समाधान मिश्र धातु है जिसे केवल ठंडे काम से कठोर किया जा सकता है।इसमें व्यापक रूप से उच्च शक्ति और क्रूरता है
तापमान रेंज और कई संक्षारक वातावरण के लिए उत्कृष्ट प्रतिरोध।
मिश्र धातु 400 का व्यापक रूप से कई क्षेत्रों में उपयोग किया जाता है, विशेष रूप से समुद्री और रासायनिक प्रसंस्करण।विशिष्ट आवेदन पत्र
वाल्व और पंप हैं;पंप और प्रोपेलर शाफ्ट;समुद्री जुड़नार और फास्टनरों;विद्युत और इलेक्ट्रॉनिक
अवयव;स्प्रिंग्स;रासायनिक प्रसंस्करण उपकरण;गैसोलीन और ताजे पानी के टैंक;कच्चा पेट्रोलियम
चित्र, प्रक्रिया पोत और पाइपिंग;बॉयलर फीड वॉटर हीटर और अन्य हीट एक्सचेंजर्स;और डियरिंग
हीटर
विशेष विवरण:
MONEL मिश्र धातु 400 को UNS N04400 और Werkstoff Nr के रूप में नामित किया गया है।2.4360 और 2.4361।यह NACE . में सूचीबद्ध है
तेल और गैस सेवा के लिए MR-01-75।
प्लेट, शीट और स्ट्रिप: - BS3072NA13 (शीट और प्लेट), BS3073NA13 (स्ट्रिप), ASTM B 127, ASME SB
127 (प्लेट, शीट और स्ट्रिप), SAE AMS 4544 (शीट, स्ट्रिप और प्लेट),
DIN 17750 (प्लेट, पट्टी और शीट), QQ-N-281 (प्लेट, शीट, पट्टी, बार, रॉड, तार और फोर्जिंग)
बार, रॉड, वायर और फोर्जिंग - BS3075NA13 (वायर), BS3076NA13 (बार), ASTM B 164 (रॉड, बार, और
वायर), एएसटीएम बी 564 (फोर्जिंग), एएसएमई एसबी 164 (रॉड, बार और वायर), एएसएमई एसबी 564 (फोर्जिंग), एईसीएमए
पीआरईएन 2305 (रिवेट्स के लिए तार), एसएई एएमएस 4675 (बार्स और फोर्जिंग), एसएई एएमएस 4730 (वायर), एसएई एएमएस 4731
(वायर और रिबन), DIN 17752 (रॉड और बार), DIN 17753 (वायर), DIN 17754 (फोर्जिंग), VdTÜV 263
(शीट, प्लेट, बार और ट्यूबिंग), QQ-N-281 (प्लेट, शीट, स्ट्रिप, बार, रॉड, वायर और फोर्जिंग)
पाइप और ट्यूब - BS3074NA13 (ट्यूब), एएसटीएम बी 163 (कंडेनसर और हीट एक्सचेंजर ट्यूब), एएसटीएम बी 165
(सीमलेस पाइप और ट्यूब), एएसटीएम बी 725 (वेल्डेड पाइप), एएसटीएम बी 730 (वेल्डेड ट्यूब), एएसटीएम बी 751
(वेल्डेड ट्यूब), एएसटीएम बी 775 (वेल्डेड पाइप), एएसटीएम बी 829 (सीमलेस पाइप और ट्यूब), एएसएमई एसबी 163
(कंडेनसर और हीट एक्सचेंजर ट्यूब), एएसएमई एसबी 165 (सीमलेस पाइप और ट्यूब), एएसएमई एसबी 725
(वेल्डेड पाइप), एएसएमई एसबी 730 (वेल्डेड ट्यूब), एएसएमई एसबी 751 (सीमलेस और वेल्डेड ट्यूब), एएसएमई एसबी 775
(सीमलेस और वेल्डेड पाइप), ASME SB 829 (सीमलेस पाइप और ट्यूब), SAE AMS 4574 (सीमलेस)
ट्यूबिंग), डीआईएन 17751 (पाइप और ट्यूब), वीडीटीयूवी 263 (शीट, प्लेट, बार और ट्यूबिंग),
वेल्डिंग उत्पाद - मोनेल फिलर मेटल 60-AWS A5.14/ERNiCu-7;मोनेल वेल्डिंग इलेक्ट्रोड 190-एडब्ल्यूएस
ए5.11/ईएनआईसीयू-7.
अन्य उत्पाद - एएसटीएम बी 366, एएसएमई एसबी 366 (वेल्डेड फिटिंग), एसएई एएमएस 7233 (रिवेट्स), डीआईएन 17743
(रासायनिक संरचना)
रासायनिक संरचना
निकेल (प्लस कोबाल्ट) …………………………… ........63.0 मि.
कार्बन …………………………… ......................... 0.3 अधिकतम।
मैंगनीज .................2.0 मैक्स।
लोहा................................................. ...............................2.5 अधिकतम।
सल्फर …………………………… ................................... 0.024 अधिकतम।
सिलिकॉन …………………………… ...............0.5 अधिकतम।
कॉपर …………………………… ..................... 28.0 - 34.0
मोनेल उत्पाद

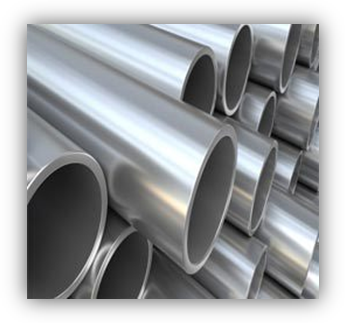

मोनेल पाइप्स हम उच्च गुणवत्ता वाले मोनेल पाइप प्रदान करते हैं जिन्हें आसानी से वेल्डेड और ब्रेज़ किया जा सकता है।पाइप की संरचना खाद्य प्रसंस्करण उद्योग में आवेदन के लिए एकदम सही है।मोनल पाइप की हमारी सीमा संक्षारक मीडिया, क्षार और उच्च तापमान के खिलाफ उत्कृष्ट प्रतिरोध प्रदान करती है।
विशेष विवरण
प्रकार:
निर्बाध
ईआरडब्ल्यू
गोल और चौकोर में वेल्डेड
श्रेणी :
निर्बाध / ईआरडब्ल्यू / वेल्डेड / गढ़े
ग्रेड:
मोनेल 400 (UNS नंबर N04400)
मोनेल 500 (यूएनएस नंबर N05500)
|
|

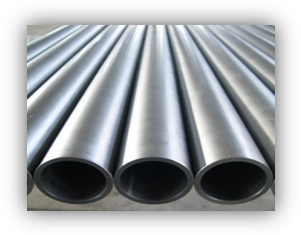

मोनेल ट्यूब हम जंग और उच्च शक्ति के निहित प्रतिरोध के साथ उच्च गुणवत्ता वाले मोनेल ट्यूब प्रदान करते हैं।ये ट्यूब समुद्री अनुप्रयोगों और कठोर औद्योगिक वातावरण में उपयोग के लिए एकदम सही हैं।हमारे ग्राहकों की आवश्यकताओं के अनुसार विभिन्न बाहरी व्यास में मोनेल ट्यूबों की सीमा उपलब्ध है।
प्रकार:
निर्बाध
ईआरडब्ल्यू
गोल और चौकोर में वेल्डेड
श्रेणी :
6.35 मिमी आयुध डिपो 254 मिमी आयुध डिपो में 0.6 से 20 मिमी मोटा
ग्रेड:
मोनेल 400 (UNS नंबर N04400)
मोनेल 500 (यूएनएस नंबर N05500)
|
|

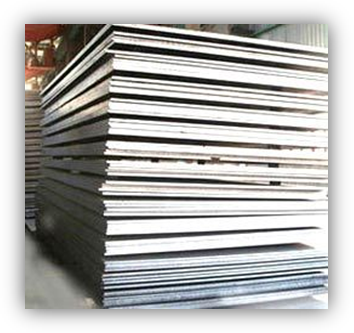

मोनल शीट्स, प्लेट्स और कॉइल्स मोनल शीट्स और प्लेट्स की हमारी रेंज वायुमंडलीय जंग, खारे पानी और विभिन्न एसिड और क्षारीय समाधानों के लिए अत्यधिक प्रतिरोधी है।इन शीट्स को विभिन्न उद्योगों जैसे हीट एक्सचेंजर्स, ब्राइन हीटर, तेल रिफाइनरी क्रूड कॉलम के ऊपरी क्षेत्रों के लिए क्लैडिंग आदि में विविध अनुप्रयोग मिलते हैं। हम 0.1 मिमी से 150 मिमी तक की मोटाई के साथ विभिन्न आकारों में मोनल शीट और प्लेट पेश कर सकते हैं।
विशेष विवरण
ग्रेड:
मोनेल 400 (UNS नंबर N04400)
मोनेल 500 (यूएनएस नंबर N05500)
|
|

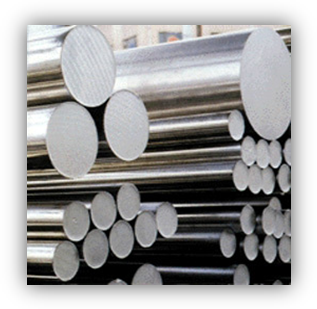

मोनेल रॉड्स एंड बार्स हम प्री-कट और कस्टम जाली सहित विभिन्न रूपों में मोनल रॉड प्रदान करते हैं।इन छड़ों के विनिर्देश अंतर्राष्ट्रीय मानकों का अनुपालन करते हैं।मोनेल पाइप की हमारी सीमा का लाभ विभिन्न मोटाई और आकार में प्रति आवेदन आवश्यकताओं के अनुसार लिया जा सकता है।
विशेष विवरण
ग्रेड:
मोनेल 400 (UNS नंबर N04400),
मोनेल 500 (यूएनएस नंबर N05500)
|
|

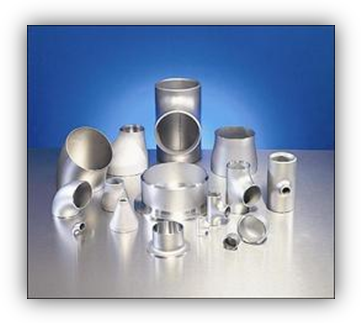

मोनल फिटिंग मोनल फिटिंग की हमारी सीमा सबसे गंभीर समुद्री और औद्योगिक संक्षारक वातावरण का सामना कर सकती है।इन फिटिंग्स को साधारण हैंड टूल्स का उपयोग करके आसानी से स्थापित और हटाया जा सकता है।हम विशिष्ट एप्लिकेशन आवश्यकताओं को पूरा करने के लिए विभिन्न प्रकार के डिज़ाइनों में मोनल फिटिंग प्रदान करते हैं।
निर्दिष्टीकरण और रूप:
कोहनी
टीज़
पार करना
कम करने वाली
निकला हुआ किनारा
विशिष्ट पाइप फिटिंग
ड्राइंग और अनुकूलित फिटिंग
ग्रेड:
मोनेल 400 (UNS नंबर N04400),
मोनेल 500 (यूएनएस नंबर N05500)
|
|
मोनेल फ्लैंगेस मोनल फिटिंग की हमारी सीमा विविध उद्योगों में अनुप्रयोगों के लिए उपयुक्त है।इन फ्लैंग्स में सही स्थापना के लिए सटीक रूप से ड्रिल किया गया छेद है।हम सबसे अधिक प्रतिस्पर्धी कीमतों पर विभिन्न आयामी विशिष्टताओं में मोनल फ्लैंग्स की पेशकश कर सकते हैं।
विशेष विवरण
ग्रेड:
मोनेल 400 (UNS नंबर N04400)
मोनेल 500 (यूएनएस नंबर N05500)
|
|

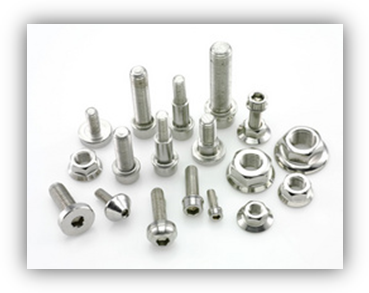

मोनेल फास्टनरों हम उच्च गुणवत्ता वाले मोनेल फास्टनरों की पेशकश करते हैं जो ऑटोमोबाइल, भारी शुल्क वाली मशीनों, जनरेटर, समुद्री उपकरण, पाइपलाइन आदि के संयोजन में एक आवेदन पाते हैं। इन फास्टनरों का निर्माण राष्ट्रीय और अंतरराष्ट्रीय मानकों के अनुसार किया जाता है।फास्टनरों की हमारी रेंज 0.1 मिमी, 0.2 मिमी, आदि की अलग-अलग मोटाई में उपलब्ध है।
विशेष विवरण :
ग्रेड:
मोनेल 400 (UNS नंबर N04400)
मोनेल 500 (यूएनएस नंबर N05500)
प्रकार:
औद्योगिक बोल्ट:
स्टड बोल्ट, हेक्स हेड बोल्ट, सॉकेट हेक्सागोन हेड स्क्रू एंकर बोल्ट, यू-बोल्ट, जे बोल्ट, मशरूम हेड स्क्वायर नेक बोल्ट, टी-हेड बोल्ट, विंग स्क्रू बोल्ट, आई बोल्ट, आई बोल्ट, फाउंडेशन बोल्ट, स्ट्रक्चरल बोल्ट
|
|
औद्योगिक पागल:
षट्कोण नट, षट्भुज युग्मन नट, षट्भुज पतले नट, वर्ग नट, षट्भुज महल नट, स्वयं लॉकिंग नट, षट्भुज गुंबददार टोपी नट।
औद्योगिक वाशर:
प्लेन वॉशर, प्लेन बिग एंड स्मॉल वॉशर, स्प्रिंग लॉक वॉशर, स्प्रिंग वॉशर हैवी ड्यूटी, टूथ वॉशर, स्टार वॉशर, एक और दो टैब के साथ टैब वॉशर
औद्योगिक पेंच:
पैन हेड स्लॉटेड स्क्रू, हेक्सागोन हेड स्क्रू, चीज़ हेड स्लॉटेड स्क्रू, काउंटरसंक हेड स्लॉटेड स्क्रू, काउंटरसंक राइज़्ड हेड स्लॉटेड स्क्रू, पैन फिलिप्स हेड स्क्रू, काउंटरसंक फिलिप्स राइज़ हेड स्क्रू |
मोनेल 400
मोनेल 400, निकेलवैक 400, निकोरोस 400 मोनेल 400 एक निकल-तांबा मिश्र धातु (लगभग 23% Cu67% Ni) है जो समुद्र के पानी और उच्च तापमान पर भाप के साथ-साथ नमक और कास्टिक समाधानों के लिए प्रतिरोधी है।एलॉय 400 एक सॉलिड सॉल्यूशन एलॉय है जिसे केवल कोल्ड वर्किंग से ही सख्त किया जा सकता है।यह निकल मिश्र धातु अच्छी वेल्डेबिलिटी, अच्छा संक्षारण प्रतिरोध और उच्च शक्ति जैसी विशेषताओं को प्रदर्शित करता है।अधिकांश मीठे पानी में तनाव-संक्षारण क्रैकिंग के उत्कृष्ट प्रतिरोध के साथ तेजी से बहने वाले खारे या समुद्री जल में कम संक्षारण दर, और विभिन्न संक्षारक स्थितियों के प्रतिरोध के कारण समुद्री अनुप्रयोगों और अन्य गैर-ऑक्सीकरण क्लोराइड समाधानों में इसका व्यापक उपयोग हुआ।यह निकल मिश्र धातु विशेष रूप से हाइड्रोफ्लोरिक और हाइड्रोक्लोरिक एसिड के लिए प्रतिरोधी है जब वे डी-वातित होते हैं।जैसा कि इसकी उच्च तांबे की सामग्री से अपेक्षित होगा, मिश्र धातु 400 पर नाइट्रिक एसिड और अमोनिया सिस्टम द्वारा तेजी से हमला किया जाता है। मोनेल 400 एक निकल-तांबा मिश्र धातु है जो केवल ठंडे काम से कठोर होता है।मोनेल 400 में बहते समुद्री जल में संक्षारण दर कम होती है, इसलिए इसका व्यापक रूप से समुद्री अनुप्रयोगों में उपयोग किया जाता है।मोनेल 400 में अधिकांश मीठे पानी में जंग के टूटने के लिए उत्कृष्ट प्रतिरोध है।Monel 400 का उपयोग 1000°F तक के तापमान में किया जा सकता है।सबज़ेरो तापमान पर मिश्र धातु में महान यांत्रिक गुण होते हैं।
मिश्र धातु 400 का रासायनिक विश्लेषण (UNS N04400)
|
सी
|
एम.एन.
|
पी
|
एस
|
सि
|
करोड़
|
नी
|
एमओ
|
घन
|
सीओ
|
सीबी+ता
|
फ़े
|
अन्य
|
.3 अधिकतम
|
2.0 अधिकतम
|
.02 अधिकतम
|
.024 अधिकतम
|
.5 अधिकतम
|
|
63.0 अधिकतम
|
|
28-34 अधिकतम
|
|
|
2.5 अधिकतम
|
|
|
मोनेल K500
मोनेल K500 UNS N05500 Monel K500 एक वर्षा-कठोर निकल-तांबा मिश्र धातु है जो कठोरता और अधिक ताकत के अतिरिक्त लाभ के साथ Monel 400 की उत्कृष्ट संक्षारण प्रतिरोध विशेषता को जोड़ती है।ये प्रवर्धित गुण, शक्ति और कठोरता, निकल-तांबे के आधार में टाइटेनियम और एल्यूमीनियम को जोड़कर और वर्षा को प्रभावित करने के लिए उपयोग किए जाने वाले थर्मल प्रसंस्करण द्वारा प्राप्त किए जाते हैं, जिसे आमतौर पर उम्र सख्त या उम्र बढ़ने कहा जाता है।जब उम्र-कठोर स्थिति में, Monel K-500 में Monel 400 की तुलना में कुछ वातावरणों में तनाव-संक्षारण क्रैकिंग की प्रवृत्ति अधिक होती है। Monel K-500 में लगभग तीन गुना उपज शक्ति होती है और Monel 400 की तुलना में तन्य शक्ति दोगुनी होती है। इसके अलावा, वर्षा सख्त होने से पहले ठंड से काम करके इसे और मजबूत किया जा सकता है।इस निकल स्टील मिश्र धातु की ताकत 1200F तक बनी रहती है, लेकिन 400°F के तापमान तक नमनीय और सख्त रहती है।इसकी पिघलने की सीमा 2400-2460 ° F है।
मोनेल K-500 का संक्षारण प्रतिरोध मिश्र धातु 400 के बराबर है, सिवाय इसके कि जब उम्र-कठोर स्थिति में, निकेल मोनल K-500 में कुछ वातावरणों में तनाव-संक्षारण क्रैकिंग की प्रवृत्ति अधिक होती है।Monel K-500 को खट्टा-गैस वातावरण के लिए प्रतिरोधी पाया गया है।उच्च-वेग वाले समुद्री जल और उच्च शक्ति में बहुत कम संक्षारण दर का संयोजन मोनेल K-500 को समुद्री सेवा में केन्द्रापसारक पंपों के शाफ्ट के लिए विशेष रूप से उपयुक्त बनाता है।स्थिर या धीमी गति से चलने वाले समुद्र के पानी में, गड्ढा होने के बाद दूषण हो सकता है लेकिन यह गड्ढा काफी तेजी से प्रारंभिक हमले के बाद धीमा हो जाता है। Monel K-500 एक निकल-तांबा मिश्र धातु है जिसमें एक ही संक्षारण प्रतिरोध और Monel 400 के रूप में विशेषताएं हैं। अतिरिक्त एल्यूमीनियम और टाइटेनियम के परिणामस्वरूप Monel K-500 में 400 की तुलना में अधिक ताकत और कठोरता है।आयु-कठोर स्थिति में, कुछ वातावरणों में तनाव-संक्षारण क्रैकिंग की ओर अधिक प्रवृत्ति होती है।
Monel K500 का रासायनिक विश्लेषण (UNS N05500)
|
सी
|
एम.एन.
|
पी
|
एस
|
सि
|
करोड़
|
नी
|
एमओ
|
घन
|
सीओ
|
सीबी+ता
|
अली
|
फ़े
|
अन्य
|
.25 अधिकतम
|
1.5 अधिकतम
|
|
.01 अधिकतम
|
.5 अधिकतम
|
|
63.0 मिनट
|
|
27-33 अधिकतम
|
|
|
2.30- 3.15
|
2.0 अधिकतम
|
|
|
