युहोंग होल्डिंग ग्रुप कं, लिमिटेड
उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | YUHONG |
प्रमाणन: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
मॉडल संख्या: | A179, A192, SA210 Gr A1/C, A106 Gr B, TP304/304L, TP316/TP316L/316Ti, A789 S31803/S2205 कॉपर: UNS122 |
न्यूनतम आदेश मात्रा: | 1pc |
---|---|
मूल्य: | negotiable |
पैकेजिंग विवरण: | प्लाई-वुडन केस / आयरन केस / प्लास्टिक कैप के साथ बंडल |
प्रसव के समय: | दस दिन |
भुगतान शर्तें: | टी/टी, एल/सी |
आपूर्ति की क्षमता: | प्रति माह 1500 टन |
कार्बन स्टील: | A179, A192, SA210 Gr A1/C,A106 Gr B | स्टेनलेस स्टील: | टीपी304/304एल, टीपी316/टीपी316एल/316टीआई, टीपी321, टीपी347 |
---|---|---|---|
डुप्लेक्स स्टील: | A789 S31803/S2205 S32750, S32760 | कॉपर-निकेल: | UNS12200/UNS14200/UNS70600, CuNi70/30, CuNi 90/10 |
फिन प्रकार: | उच्च आवृत्ति वेल्डिंग, एंबेडेड जी/एल/केएल/केएलएल, एक्सट्रूडेड प्रकार | ||
हाई लाइट: | एम्बेडेड G फिनड ट्यूब,SA210 Gr.A1 फिनटेड ट्यूब,Al1060 फिनेड ट्यूब |

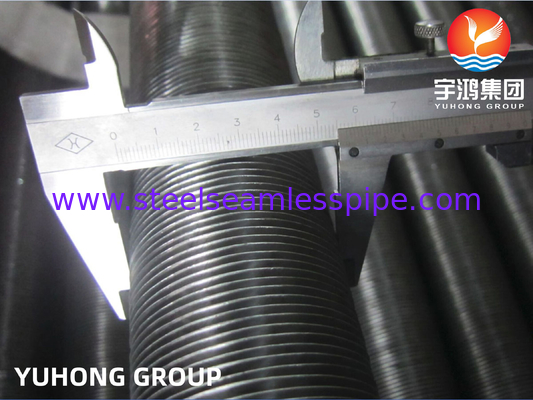

एएसएमई SA210 ग्रेड A1 एल्यूमीनियम Al1060 एम्बेडेड जी प्रकार फिन ट्यूब के साथ सीमलेस ट्यूब
एम्बेडेड फिन ट्यूब, जिन्हें फिन ट्यूब या फिन पाइप भी कहा जाता है, विभिन्न उद्योगों और अनुप्रयोगों में उपयोग किए जाने वाले विशेष गर्मी हस्तांतरण घटक हैं।वे बाहरी पंखों के साथ एक आधार ट्यूब है कि कसकर ट्यूब सतह पर एम्बेडेड या एकीकृत वेल्डेड कर रहे हैं के होते हैंपंखों से ट्यूब का सतह क्षेत्रफल बढ़ जाता है, जिससे हीट ट्रांसफर की दक्षता बढ़ जाती है।
एम्बेडेड फिन ट्यूबों का प्राथमिक उद्देश्य ट्यूब के माध्यम से बहने वाले तरल पदार्थ और आसपास के वातावरण या किसी अन्य तरल पदार्थ के बीच गर्मी आदान-प्रदान में सुधार करना है।पंखों का डिजाइन और निर्माण गर्मी हस्तांतरण के लिए उपलब्ध सतह क्षेत्र को बढ़ाकर गर्मी हस्तांतरण दरों को काफी बढ़ाता है.
ASTM A192 / A192M: उच्च दबाव सेवा के लिए निर्बाध कार्बन स्टील बॉयलर ट्यूब
ASTM A210 / A210M: निर्बाध मध्यम कार्बन स्टील बॉयलर और सुपरहीटर ट्यूब
स्टील ग्रेडःग्रेड A1; ग्रेड C
वितरण की शर्तें: एनील्ड, नॉर्मलाइज्ड, नॉर्मलाइज्ड और टेम्पर्ड
त्वरित विवरणः
ट्यूब ओडीः 16 मिमी मिन. 219.1 मिमी ((8'') अधिकतम.
ट्यूब की लंबाईः अधिकतम 25000 मिमी।
पंख ऊंचाईः अधिकतम 50 मिमी।
पंख मोटाईः आम तौर पर 0.2mm ~ 3.0mm
फिन पिचः 2.3 मिमी (11FPI) मिन. या ग्राहक के लिए अनुकूलित
विनिर्माण प्रक्रिया
एल्यूमीनियम फिन स्ट्रिप तनाव घाव है और लगभग 0.4 मिमी फ्लैट गहराई के साथ ट्यूब में कटौती एक खाई में रखा जाता है।
समतल छोरों की सतह सुरक्षा
ग्रूवेड जी प्रकार के फिन ट्यूबों के दोनों छोरों को इलेक्ट्रो स्प्रे आर्क सिस्टम कोटिंग द्वारा लागू जस्ता या एल्यूमीनियम धातु से बना होना चाहिए।
स्वीकृति मानदंड
एपीआई मानक 661 (एयर-कूल्ड हीट एक्सचेंजर्स फॉर जनरल रिफाइनरी सर्विस) या वितरण शर्तें (टीडीसी) ।
सहायक उपकरण
ट्यूब समर्थन बॉक्स, क्लैंप या स्पेसर बॉक्स (सामग्रीः एल्यूमीनियम, जिंक और स्टेनलेस स्टील)
वितरण की शर्त:
ट्यूब के छोर चौकोर कट, मुक्त burrs, आंतरिक रूप से सूखा और हवा उड़ाया साफ कर रहे हैं, बाहर G-Fin एम्बेडेड फिनड ट्यूब के दोनों छोरों पर वार्निश के साथ लेपित।
महाद्वीपीय परिवहन के लिए भी प्रत्येक पैकेज में सूखी सामग्री डाली जाती है।
अनुप्रयोग:
आम आवेदन क्षेत्र हैंः
1हीट एक्सचेंजर: A179 फिन ट्यूब का व्यापक रूप से हीट एक्सचेंजर में उपयोग किया जाता है, विशेष रूप से उन अनुप्रयोगों में जहां कम कार्बन स्टील शामिल कामकाजी द्रवों के साथ संगत है।इनका उपयोग हवा से तरल पदार्थ और तरल पदार्थ से तरल पदार्थ के हीट एक्सचेंजर दोनों में किया जाता है।, विभिन्न माध्यमों के बीच कुशल गर्मी हस्तांतरण की सुविधा।
2एचवीएसी प्रणालीः ए179 फिन ट्यूबों का उपयोग हीटिंग, वेंटिलेशन और एयर कंडीशनिंग (एचवीएसी) प्रणालियों में प्रभावी गर्मी हस्तांतरण के लिए किया जाता है। उनका उपयोग एयर हैंडलिंग इकाइयों, एयर कूलर,और अन्य घटकों जहां हवा और एक तरल पदार्थ के बीच गर्मी विनिमय (जैसे ठंडा पानी या शीतल पदार्थ) की आवश्यकता है.
3औद्योगिक बॉयलर: A179 फिन ट्यूबों का उपयोग औद्योगिक बॉयलरों में किया जाता है, जिनमें भाप बॉयलर और गर्म पानी के बॉयलर शामिल हैं। वे धुआं गैसों से पानी में गर्मी हस्तांतरण को बढ़ाते हैं,बॉयलर की दक्षता में सुधार और ऊर्जा उपयोग में सुधार.
4.इकोनॉमिजर्स: A179 फिन ट्यूबों का उपयोग आमतौर पर इकोनॉमिजर्स में किया जाता है, जो गर्मी एक्सचेंजर होते हैं जो बिजली संयंत्रों, औद्योगिक भट्टियों और अन्य दहन प्रणालियों में फ्लू गैसों से अपशिष्ट गर्मी को पुनर्प्राप्त करते हैं।पंख वाले ट्यूब गर्मी के हस्तांतरण को अधिकतम करते हैं और फ़ीड वाटर को प्रीहीट करने में मदद करते हैं, समग्र प्रणाली दक्षता में सुधार।
5कंडेनसर: कंडेनसर इकाइयों में A179 फिन ट्यूबों का प्रयोग किया जाता है जहां गर्मी को गर्म वाष्प से शीतलन माध्यम में स्थानांतरित किया जाता है, जिससे वाष्प संघनित हो जाता है।वे आम तौर पर प्रशीतन प्रणालियों में उपयोग किए जाते हैं, एयर कंडीशनिंग यूनिट और बिजली संयंत्र।
6तेल कूलर: A179 फिन ट्यूब तेल शीतलन अनुप्रयोगों के लिए उपयुक्त हैं, जैसे हाइड्रोलिक सिस्टम या स्नेहन प्रणाली में। फिन सतह क्षेत्र को बढ़ाते हैं,कुशल गर्मी अपव्यय की अनुमति देने और इष्टतम तेल तापमान बनाए रखने.
7गर्मी वसूली प्रणालीः A179 फिन ट्यूब गर्मी वसूली अनुप्रयोगों में एक महत्वपूर्ण भूमिका निभाते हैं, विभिन्न औद्योगिक प्रक्रियाओं से अपशिष्ट गर्मी को कैप्चर करते हैं और इसे आगे के उपयोग के लिए एक माध्यम में स्थानांतरित करते हैं।इनका उपयोग उन प्रणालियों में किया जाता है जिनका उद्देश्य ऊर्जा दक्षता में सुधार करना और परिचालन लागतों को कम करना है.
विनिर्देशः
ग्रूवेड जी प्रकार के फिनेड ट्यूब दो अलग-अलग सामग्रियों के साथ संयुक्त होते हैं।
पद | सामान्य सामग्री | लोकप्रिय एएसटीएम सामग्री |
कोर ट्यूब सामग्री |
कार्बन स्टील, कम मिश्रित स्टील, स्टेनलेस स्टील, पीतल, तांबा, कूपर-निकल मिश्र धातु, एल्यूमीनियम कांस्य, निकल मिश्र धातु।
|
1कार्बन स्टील: A179, A192, SA210 Gr A1/C,A106 Gr B 2स्टेनलेस स्टीलः टीपी304/304एल, टीपी316/टीपी316एल/316टीआई, A789 S31803/S2205 आदि... 3तांबाःUNS12200/UNS14200/UNS70600, CuNi70/30,CuNi 90/10 |
पंखों की सामग्री |
1एल्यूमीनियम मिश्र धातु 2- तांबा। |
1. एल्यूमीनियम ((अलू.1100,अलू.1060) 2- तांबा। |
सभी आयाम आपके अनुरोध पर इंच और विनिर्देश में हैं। |
|||
ट्यूब ओडी |
पंखुड़ी की ऊंचाई |
पंख की मोटाई |
पंखों के प्रति पिच ((घनत्व) |
5/8 |
3/8,1/2 |
.015/.016/020 |
6, 7, 8, 9, 10, 11 |
3/4 |
5/8,1/2 |
.015/.016/020 |
6, 7, 8, 9, 10, 11 |
1 |
5/8,1/2 |
.015/.016/020 |
6, 7, 8, 9, 10, 11 |
एक चौथाई |
5/8,1/2 |
.015/.016/020 |
6, 7, 8, 9, 10, 11 |
1 1/2 |
5/8,1/2 |
.015/.016/020 |
6, 7, 8, 9, 10, 11 |
अधिक जानकारी के लिए कृपया हमें ईमेल करें। |
प्रतिस्पर्धात्मक लाभ:
