युहोंग होल्डिंग ग्रुप कं, लिमिटेड
उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | YUHONG |
प्रमाणन: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
मॉडल संख्या: | A179, A192, SA210 Gr A1/C, A106 Gr B, TP304/304L, TP316/TP316L/316Ti, A789 S31803/S2205 कॉपर: UNS122 |
न्यूनतम आदेश मात्रा: | 1pc |
---|---|
मूल्य: | negotiable |
पैकेजिंग विवरण: | प्लाई-वुडन केस / आयरन केस / प्लास्टिक कैप के साथ बंडल |
प्रसव के समय: | 10 दिन -> |
भुगतान शर्तें: | टी/टी, एल/सी |
आपूर्ति की क्षमता: | प्रति माह 1500 टन |
कार्बन स्टील: | A179, A192, SA210 Gr A1/C,A106 Gr B | स्टेनलेस स्टील: | टीपी304/304एल, टीपी316/टीपी316एल/316टीआई, टीपी321, टीपी347 |
---|---|---|---|
डुप्लेक्स स्टील: | A789 S31803/S2205 S32750, S32760 | कॉपर-निकेल: | UNS12200/UNS14200/UNS70600, CuNi70/30, CuNi 90/10 |
फिन प्रकार: | उच्च आवृत्ति वेल्डिंग, एंबेडेड जी/एल/केएल/केएलएल, एक्सट्रूडेड प्रकार | ||
हाई लाइट: | Al1060 Gr.A1 सीमलेस ट्यूब,एम्बेडेड G फिन Gr.A1 सीमलेस ट्यूब,एंबेडेड जी टाइप फिन ट्यूब |

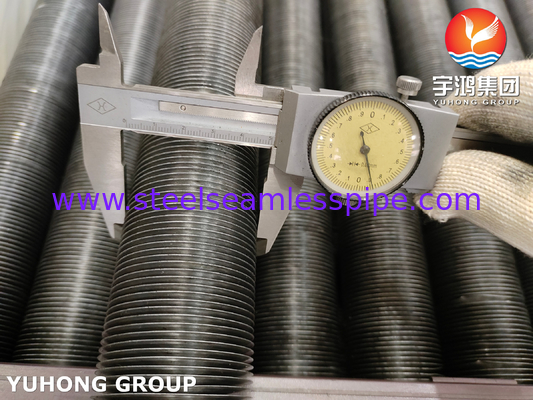

एएसएमई SA210 ग्रेड A1 एल्यूमीनियम Al1060 एम्बेडेड जी प्रकार फिन ट्यूब के साथ सीमलेस ट्यूब
एम्बेडेड फिन ट्यूबों का उपयोग गर्मी हस्तांतरण अनुप्रयोगों के लिए किया जाता है जहां गर्मी हस्तांतरण में उच्च दक्षता की आवश्यकता होती है।इसमें पंखों के रूप में विस्तारित सतहें होती हैं जो गर्मी हस्तांतरण के लिए उपलब्ध सतह क्षेत्र को बढ़ाती हैंइन ट्यूबों का उपयोग आमतौर पर एयर कूलर, हीट एक्सचेंजर और बॉयलर जैसे अनुप्रयोगों में किया जाता है।
ASTM A192 / A192M: उच्च दबाव सेवा के लिए निर्बाध कार्बन स्टील बॉयलर ट्यूब
ASTM A210 / A210M: निर्बाध मध्यम कार्बन स्टील बॉयलर और सुपरहीटर ट्यूब
स्टील ग्रेडःग्रेड A1; ग्रेड C
वितरण की शर्तें: एनील्ड, नॉर्मलाइज्ड, नॉर्मलाइज्ड और टेम्पर्ड
त्वरित विवरणः
ट्यूब ओडीः 16 मिमी मिन. 219.1 मिमी ((8'') अधिकतम.
ट्यूब की लंबाईः अधिकतम 25000 मिमी।
पंख ऊंचाईः अधिकतम 50 मिमी।
पंख मोटाईः आम तौर पर 0.2mm ~ 3.0mm
फिन पिचः 2.3 मिमी (11FPI) मिन. या ग्राहक के लिए अनुकूलित
विनिर्माण प्रक्रिया
एल्यूमीनियम फिन स्ट्रिप तनाव घाव है और लगभग 0.4 मिमी फ्लैट गहराई के साथ ट्यूब में कटौती एक खाई में रखा जाता है।
समतल छोरों की सतह सुरक्षा
ग्रूवेड जी प्रकार के फिन ट्यूबों के दोनों छोरों को इलेक्ट्रो स्प्रे आर्क सिस्टम कोटिंग द्वारा लागू जस्ता या एल्यूमीनियम धातु से बना होना चाहिए।
स्वीकृति मानदंड
एपीआई मानक 661 (एयर-कूल्ड हीट एक्सचेंजर्स फॉर जनरल रिफाइनरी सर्विस) या वितरण शर्तें (टीडीसी) ।
सहायक उपकरण
ट्यूब समर्थन बॉक्स, क्लैंप या स्पेसर बॉक्स (सामग्रीः एल्यूमीनियम, जिंक और स्टेनलेस स्टील)
वितरण की शर्त:
ट्यूब के छोर चौकोर कट, मुक्त burrs, आंतरिक रूप से सूखा और हवा उड़ाया साफ कर रहे हैं, बाहर G-Fin एम्बेडेड फिनड ट्यूब के दोनों छोरों पर वार्निश के साथ लेपित।
महाद्वीपीय परिवहन के लिए भी प्रत्येक पैकेज में सूखी सामग्री डाली जाती है।
अनुप्रयोग:
आम आवेदन क्षेत्र हैंः
1. हीट एक्सचेंजर: A179 फिन ट्यूब का उपयोग आमतौर पर विभिन्न प्रकार के हीट एक्सचेंजर जैसे शेल और ट्यूब हीट एक्सचेंजर, एयर कूलर, कंडेनसर और अन्य समान उपकरणों में किया जाता है।ट्यूबों पर पंख गर्मी हस्तांतरण के लिए उपलब्ध सतह क्षेत्र को बढ़ाते हैं, गर्मी विनिमय प्रक्रिया की दक्षता में सुधार।
2एचवीएसी प्रणालीः इन ट्यूबों का व्यापक रूप से हीटिंग और कूलिंग दोनों अनुप्रयोगों के लिए एचवीएसी (हीटिंग, वेंटिलेशन और एयर कंडीशनिंग) प्रणालियों में उपयोग किया जाता है।पंखों द्वारा प्रदान किए गए विस्तारित सतह क्षेत्र ट्यूबों की गर्मी हस्तांतरण क्षमताओं को बढ़ाता है, उन्हें एचवीएसी प्रणालियों में कुशल तापमान नियंत्रण के लिए उपयुक्त बनाता है।
बॉयलर सिस्टम: A179 फिन ट्यूबों का उपयोग बॉयलर सिस्टम में किया जाता है जहां उनका उपयोग गर्म गैसों और पानी के बीच गर्मी हस्तांतरण के लिए किया जाता है ताकि भाप उत्पन्न हो सके।ट्यूबों पर पंख गर्मी हस्तांतरण दक्षता को अधिकतम करने में मदद करते हैंउन्हें बिजली उत्पादन या अन्य औद्योगिक प्रक्रियाओं के लिए बॉयलरों में उपयोग के लिए आदर्श बनाता है।
3प्रशीतन प्रणालियाँ: प्रशीतन प्रणालियों में, A179 फिन ट्यूबों का उपयोग शीतलक से आसपास के वातावरण में या प्रणाली के एक भाग से दूसरे भाग में गर्मी हस्तांतरण के लिए किया जाता है।ट्यूबों पर पंखों प्रणाली की शीतलन दक्षता में सुधार में मदद.
4. हीट रिकवरी सिस्टम: इन ट्यूबों का उपयोग हीट रिकवरी अनुप्रयोगों में भी किया जाता है जहां औद्योगिक प्रक्रियाओं के दौरान उत्पन्न अपशिष्ट गर्मी को कैप्चर किया जाता है और अन्य उद्देश्यों के लिए उपयोग किया जाता है।पंखों द्वारा प्रदान किए जाने वाले बढ़े हुए सतह क्षेत्र गर्मी वसूली दक्षता को अधिकतम करने में मदद करता है.
5प्रसंस्करण उद्योगः A179 फिन ट्यूब विभिन्न प्रसंस्करण उद्योगों जैसे रासायनिक, पेट्रोकेमिकल,और फार्मास्युटिकल उद्योग जहां इष्टतम प्रक्रिया परिस्थितियों और उत्पाद की गुणवत्ता बनाए रखने के लिए कुशल गर्मी हस्तांतरण महत्वपूर्ण है.
विनिर्देशः
ग्रूवेड जी प्रकार के फिनेड ट्यूब दो अलग-अलग सामग्रियों के साथ संयुक्त होते हैं।
पद | सामान्य सामग्री | लोकप्रिय एएसटीएम सामग्री |
कोर ट्यूब सामग्री |
कार्बन स्टील, कम मिश्रित स्टील, स्टेनलेस स्टील, पीतल, तांबा, कूपर-निकल मिश्र धातु, एल्यूमीनियम कांस्य, निकल मिश्र धातु।
|
1कार्बन स्टील: A179, A192, SA210 Gr A1/C,A106 Gr B 2स्टेनलेस स्टीलः टीपी304/304एल, टीपी316/टीपी316एल/316टीआई, A789 S31803/S2205 आदि... 3तांबाःUNS12200/UNS14200/UNS70600, CuNi70/30,CuNi 90/10 |
पंखों की सामग्री |
1एल्यूमीनियम मिश्र धातु 2- तांबा। |
1. एल्यूमीनियम ((अलू.1100,अलू.1060) 2- तांबा। |
सभी आयाम आपके अनुरोध पर इंच और विनिर्देश में हैं। |
|||
ट्यूब ओडी |
पंखुड़ी की ऊंचाई |
पंख की मोटाई |
पंखों के प्रति पिच ((घनत्व) |
5/8 |
3/8,1/2 |
.015/.016/020 |
6, 7, 8, 9, 10, 11 |
3/4 |
5/8,1/2 |
.015/.016/020 |
6, 7, 8, 9, 10, 11 |
1 |
5/8,1/2 |
.015/.016/020 |
6, 7, 8, 9, 10, 11 |
एक चौथाई |
5/8,1/2 |
.015/.016/020 |
6, 7, 8, 9, 10, 11 |
1 1/2 |
5/8,1/2 |
.015/.016/020 |
6, 7, 8, 9, 10, 11 |
अधिक जानकारी के लिए कृपया हमें ईमेल करें। |
प्रतिस्पर्धात्मक लाभ:
