युहोंग होल्डिंग ग्रुप कं, लिमिटेड
 |
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ISO9001-2008, API 5L, API 5CT |
| मॉडल संख्या: | GOST9941-81 |
| न्यूनतम आदेश मात्रा: | 500 किग्रा |
|---|---|
| मूल्य: | Negotiable |
| पैकेजिंग विवरण: | प्लाईवुड मामले, बंडल, बुना बैग |
| प्रसव के समय: | मात्रा पर निर्भर करता है |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | प्रति माह 100 टन |
| विनिर्देश: | BS6323 भाग 5 ERW 1, ERW 2, ERW 3, ERW 4, ERW 5 | ग्रेड: | 12X18H12T |
|---|---|---|---|
| ओ.डी: | 3/4" (19.05), 1"(25.4), 1-1/4"(31.75), 1-1/2"(38.1), 2" (50.8), 2-1/2" | प्रकार: | 1 किमी, जीकेएम, एनकेएम, एनजेडएफ |
| अनुसूची: | बीडब्ल्यूजी10, 12, 14, 16, 18, 20, 22, 25 | सामग्री: | कार्बन स्टील |
| हाई लाइट: | बॉयलर ट्यूब में प्रदर्शन,कम कार्बन स्टील बॉयलर ट्यूब,ERW1 बॉयलर ट्यूब |
||

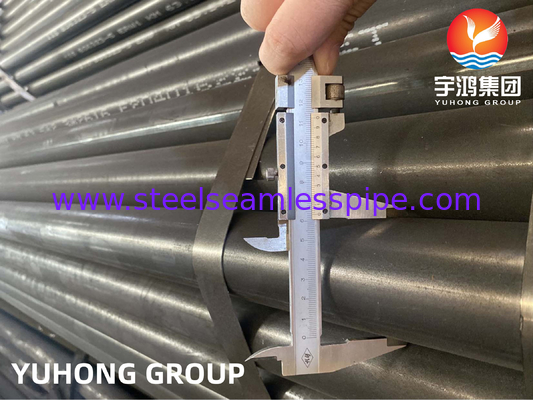

बीएस 6323-5 ERW1 KM बॉयलर ट्यूब
BS 6323-5 ERW1 KM बॉयलर ट्यूब बॉयलर अनुप्रयोगों में प्रयुक्त विद्युत प्रतिरोध वेल्डेड (ERW) कार्बन स्टील ट्यूबों के लिए एक ब्रिटिश मानक विनिर्देश है।ग्रेड ERW1 इंगित करता है कि ट्यूब एक कम कार्बन स्टील सामग्री का उपयोग कर निर्मित है, जबकि KM पदनाम का अर्थ है कि ट्यूब उच्च तापमान और दबाव बॉयलर प्रणालियों के लिए उपयुक्त है। यह विनिर्देश आयामों, यांत्रिक गुणों के लिए आवश्यकताओं को निर्धारित करता है,और औद्योगिक बॉयलर अनुप्रयोगों में इसके सुरक्षित और विश्वसनीय प्रदर्शन को सुनिश्चित करने के लिए बॉयलर ट्यूब का परीक्षण।
स्टील ग्रेड और रासायनिक संरचनाः
| डिजाइन राष्ट्र |
रासायनिक संरचनाएं (लंच विश्लेषण) | यांत्रिक गुण | |||||||||||||
| सी | हाँ | एमएन | पी | एस | KM (वेल्डेड के रूप में) | जीएमके और जीजेडएफ (एनील) | एनकेएम और एनजीएफ (सामान्य) | ||||||||
| अधिकतम. | अधिकतम. | अधिकतम. | अधिकतम. | अधिकतम. | रि मिन. |
आरएम मिन. |
ए मिन |
ए मिन. |
रि मिन. |
आरएम मिन. |
ए मिन. |
रि मिन. |
आरएम मिन. |
ए मिन. |
|
| D/a≤ 20 |
डी/ए> 20 |
||||||||||||||
| % | % | % | % | % | N/m m2 |
N/m m2 |
% | % | N/m m2 |
N/m m2 |
% | N/m m2 |
N/m m2 |
% | |
| ईआरडब्ल्यू 1 | 0.13 | __ | 0.60 | 0.050 | 0.050 | 200 | 300 | 10 | 20 | 150 | 270 | 27 | 155 | 280 | 25 |
| ईआरडब्ल्यू 2 | 0.16 | __ | 0.70 | 0.050 | 0.050 | 250 | 340 | 8 | 15 | 195 | 300 | 27 | 195 | 320 | 25 |
| ईआरडब्ल्यू 3 | 0.20 | 0.35 | 0.90 | 0.050 | 0.050 | 300 | 400 | 7 | 12 | 215 | 340 | 26 | 215 | 360 | 24 |
| ईआरडब्ल्यू 4 | 0.25 | 0.35 | 1.20 | 0.050 | 0.050 | 350 | 450 | 6 | 10 | 235 | 400 | 24 | 235 | 410 | 22 |
| ईआरडब्ल्यू 5 | 0.23 | 0.50 | 1.50 | 0.050 | 0.050 | 420 | 420 | 6 | 8 | 340 | __ | __ | 340 | 490 | 20 |
| व्यास | सहिष्णुता | |||
| 1 | 2 | 3 | ||
| समाप्त | सहित तक | KM स्थिति D/a | GKM, GZF,NKM, NZF स्थिति 20 |
|
| ≤40 GKM,GZF, | ||||
| एनकेएम, एनजीएफ स्थिति≤20 | ||||
| मिमी | मिमी | मिमी | मिमी | मिमी |
| 20 | ±0.12 | ±0.18 | ±0.24 | |
| 20 | 30 | ±0.15 | ±0.22 | ±0.30 |
| 30 | 50 | ±0.20 | ±0.30 | ±0.40 |
| 50 | 70 | ±0.25 | ±0.37 | ±0.50 |
| 70 | 90 | ±0.30 | ±0.45 | ±0.60 |
| 90 | 110 | ±0.35 | ±0.52 | ±0.70 |
| 110 | 130 | ±0.45 | ±0.68 | ±0.90 |
| 130 | 150 | ±0.55 | ±0.82 | ± 110 |
| 150 | 170 | ±0.65 | ±0.97 | ± 130 |
| 170 | बाहरी का ±0.75% | बाहरी व्यास का ± 1% | बाहरी व्यास का ±1.5% | |
| व्यास |
||||
| हीट एक्सचेंजर और कंडेनसर और बॉयलर के लिए ट्यूब आकार | |||||||||||
| बाहरी व्यास | बीडब्ल्यूजी | ||||||||||
| 25 | 22 | 20 | 18 | 16 | 14 | 12 | 10 | ||||
| दीवार मोटाई मिमी | |||||||||||
| 0.508 | 0.71 | 0.89 | 1.24 | 1.65 | 2.11 | 2.77 | 3.40 | ||||
| मिमी | इंच | वजन किलोग्राम/मीटर | |||||||||
| 6.35 | चौथाई | 0.081 | 0.109 | 0.133 | 0.174 | 0.212 | |||||
| 9.53 | 3/8 | 0.126 | 0.157 | 0.193 | 0.257 | 0.356 | 0.429 | ||||
| 12.7 | आधा | 0.214 | 0.263 | 0.356 | 0.457 | 0.612 | 0.754 | ||||
| 15.88 | 5/8 | 0.271 | 0.334 | 0.455 | 0.588 | 0.796 | 0.995 | ||||
| 19.05 | 3/4 | 0.327 | 0.405 | 0.553 | 0.729 | 0.895 | 1.236 | ||||
| 25.4 | 1 | 0.44 | 0.546 | 0.75 | 0.981 | 1.234 | 1.574 | 2.05 | |||
| 31.75 | एक चौथाई | 0.554 | 0.688 | 0.947 | 1.244 | 1.574 | 2.014 | 2.641 | |||
| 38.1 | 1 1/2 | 0.667 | 0.832 | 1.144 | 1.514 | 1.904 | 2.454 | 3.233 | |||
| 44.5 | एक चौथाई | 1.342 | 1.774 | 2.244 | 2.894 | 3.5 | |||||
| 50.8 | 2 | 1.549 | 2.034 | 2.574 | 3.334 | 4.03 | |||||
| 63.5 | ढाई | 1.949 | 2.554 | 3.244 | 4.214 | 5.13 | |||||
| 76.2 | 3 | 2.345 | 3.084 | 3.914 | 5.094 | 6.19 | |||||
| 88.9 | साढ़े तीन | 2.729 | 3.609 | 4.584 | 5.974 | 7.27 | |||||
| 101.6 | 4 | 4.134 | 5.254 | 6.854 | 8.35 | ||||||
| 114.3 | साढ़े चार | 4.654 | 5.924 | 7.734 | 9.43 | ||||||
| ट्यूब का आकारःसीधा और यू-बेंड और फिनड और रोल्ड | |||||||||||
| स्टेनलेस स्टील ट्यूबःA/SA213, A/SA249, A/SA268, A/SA269, A/SA789, EN10216-5, A/SA688, B/SB163, JIS-G3463, GOST9941-81 | |||||||||||
|
कार्बन और मिश्र धातु स्टील ट्यूबःA/SA178, A/SA179, A/SA192, A/SA209, A/SA210, A/SA213, A.SA214, SA423 |
|||||||||||
आवेदन
अपतटीय तेल ड्रिलिंग कंपनियां
विद्युत उत्पादन
पेट्रोकेमिकल्स
गैस प्रसंस्करण
विशेष रसायन
औषधि
औषधीय उपकरण
रासायनिक उपकरण
समुद्री जल उपकरण
हीट एक्सचेंजर
कंडेनसर
पल्स और पेपर उद्योग
