हीट एक्सचेंजर ट्यूब बंडल विनिर्माण प्रक्रिया:


1. सामग्री की तैयारीः उत्पादन के लिए सही सामग्री का चयन करें. आम तौर पर इस्तेमाल किया ट्यूब बंडल सामग्री स्टेनलेस स्टील, तांबा मिश्र धातु, आदि हैं,काम की स्थिति और द्रव गुणों के अनुसार उपयुक्त सामग्री का चयन करने के लिए.
2. प्रोसेसिंग ट्यूब बंडलः डिजाइन आवश्यकताओं के अनुसार, पाइप पाइप खंड के आवश्यक आकार में काटा जाएगा। वेल्डिंग का उपयोग करें
पाइप के खंडों को विस्तार आदि के माध्यम से बंडलों में जोड़ा जाता है।
पैर ट्यूब पूर्व वेल्डिंगः ट्यूब बंडल के सभी भाग वेल्डेड हैं। वेल्डिंग की गुणवत्ता सुनिश्चित करें।वेल्डिंग प्रक्रिया को संबंधित वेल्डिंग प्रक्रिया विनिर्देशों के अनुसार किया जाना चाहिए ताकि वेल्डिंग की गहराई और चौड़ाई सुनिश्चित हो सके।.
4सफाई उपचारः वेल्डेड ट्यूब बंडल को वेल्डिंग स्लैग और वेल्डिंग प्रक्रिया के दौरान उत्पन्न अन्य अशुद्धियों को हटाने के लिए साफ किया जाता है।यह भी ट्यूब बंडल के अंदर जंग और धूल को रोकने के लिए आवश्यक है.
5परीक्षण और निरीक्षणः यह सुनिश्चित करने के लिए कि बंडल की गुणवत्ता आवश्यकताओं को पूरा करती है, बंडल का विनाशकारी परीक्षण किया जाता है।
आमतौर पर इस्तेमाल किए जाने वाले पता लगाने के तरीकों में एक्स-रे, अल्ट्रासोनिक आदि शामिल हैं।
6सतह उपचारः ट्यूब बंडल की बाहरी सतह का संक्षारण रोधी उपचार। सामान्य उपचार विधियां संक्षारण रोधी पेंट छिड़काव, जस्ती आदि हैं।
7पैकेजिंग और परिवहन: पूर्ण ट्यूब बंडल का पैकेजिंग और परिवहन ताकि इसे परिवहन से रोका जा सके।
क्षतिग्रस्त।


हीट एक्सचेंजर ट्यूब बंडल की स्थापना प्रक्रिया:


1. स्थापना से पूर्व तैयारी: यह सुनिश्चित करने के लिए कि गर्मी एक्सचेंजर ट्यूब बंडल और संबंधित उपकरण क्षतिग्रस्त या ढीला नहीं है, जांचें। आवश्यक उपकरण और स्थापना सामग्री तैयार करें।
2. स्थापना की स्थितिः डिजाइन आवश्यकताओं और वास्तविक निर्माण स्थिति के अनुसार, हीट एक्सचेंजर ट्यूबों की स्थापना निर्धारित करें
स्थान और दिशा माप और चिह्नित करके स्थापना की सटीकता सुनिश्चित करें।
3. स्थापना नमूनाः ट्यूब बंडल की स्थिरता और संतुलन सुनिश्चित करने के लिए हीट एक्सचेंजर ट्यूब बंडल की स्थापना स्थिति पर समर्थन फ्रेम और समर्थन उपकरण स्थापित करें।
4. पाइपलाइन कनेक्ट करें: डिजाइन आवश्यकताओं के अनुसार, आयात और निर्यात पाइपलाइन और संबंधित वाल्व कनेक्ट करें। उपयुक्त कनेक्शन विधियों का चयन करें, जैसे वेल्डिंग, थ्रेडिंग, आदि।
5. ट्यूब बंडल स्थापनाः समर्थन फ्रेम के लिए बनाया ट्यूब बंडल का पता लगाने और ट्यूब बंडल के स्तर को बनाए रखने के लिए ध्यान देना
उपयुक्त औजारों का उपयोग करके ट्यूब बंडल को समर्थन फ्रेम पर सुरक्षित करें।
6. पाइपलाइन कनेक्शनः डिजाइन आवश्यकताओं के अनुसार, पाइपलाइन को यह सुनिश्चित करने के लिए जोड़ा जाता है कि कनेक्शन तंग और सील हो। पाइप कनेक्शन को बोल्टों को कसकर सुरक्षित किया जाता है।
7. निरीक्षण परीक्षणः स्थापना के बाद, गर्मी एक्सचेंजर ट्यूब बंडल की जांच और परीक्षण करें। जांचें कि क्या ढीलापन या रिसाव की घटना है,ट्यूब बंडल की असर क्षमता और संक्षारण प्रतिरोध का परीक्षण करें.
8सुरक्षा उपायः स्थापना पूरी होने के बाद हीट एक्सचेंजर ट्यूब बंडल को सुरक्षित किया जाता है। पाइप इन्सुलेशन, गर्मी संरक्षण, सुरक्षा की स्थापना आदि,बाहरी वातावरण के प्रभाव से ट्यूब बंडल की रक्षा के लिए.

हमारे द्वारा किए गए कुछ गुणवत्ता परीक्षणों में शामिल हैंः

यू-ट्यूब हीट एक्सचेंजर

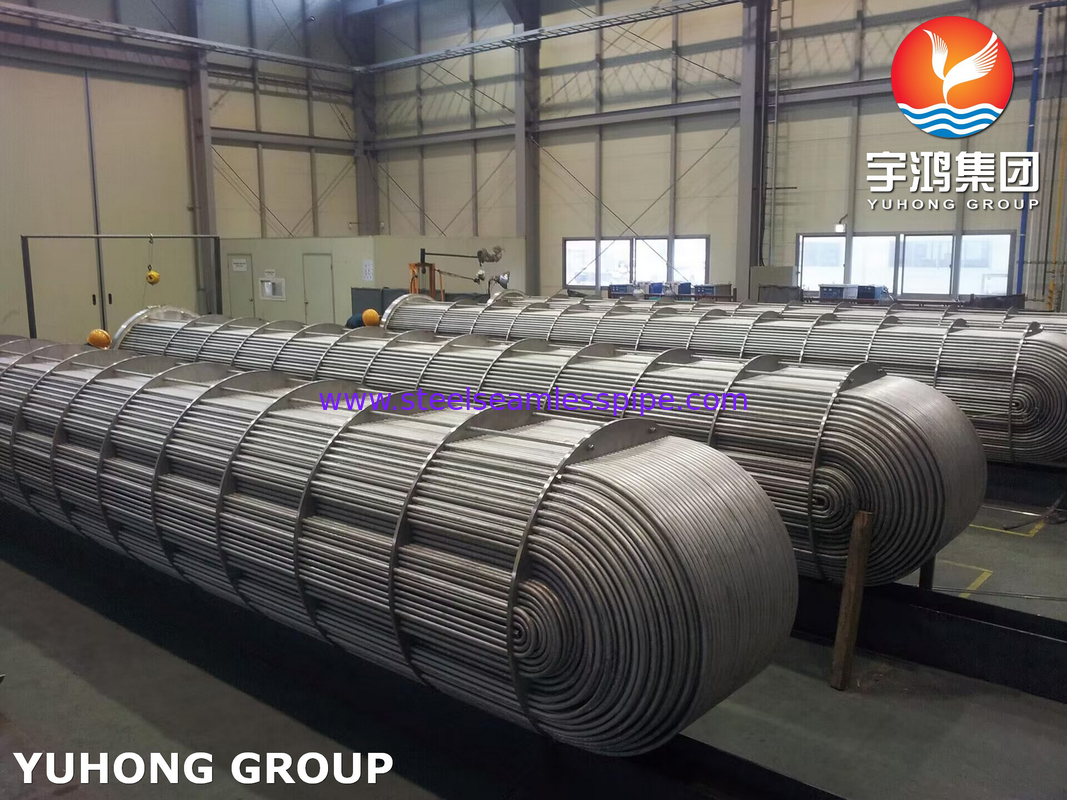

एक प्रकार का शेल और ट्यूब हीट एक्सचेंजर, जो पेट्रोकेमिकल उपकरण से संबंधित है, मुख्य घटकों जैसे ट्यूब बॉक्स, शेल और ट्यूब बंडल से बना है,और इसका नाम इसलिए रखा गया है क्योंकि इसकी हीट एक्सचेंज ट्यूब यू-आकार की हैयू के आकार के ट्यूब हीट एक्सचेंजर में केवल एक ट्यूब प्लेट होती है, और पाइप के दोनों छोर एक ही ट्यूब प्लेट पर तय होते हैं।

इस प्रकार के हीट एक्सचेंजर की विशेषता यह है कि ट्यूब बंडल को स्वतंत्र रूप से दूरबीन किया जा सकता है,और थर्मल तनाव ट्यूब और खोल के बीच तापमान अंतर से नहीं किया जाएगा, और थर्मल मुआवजा प्रदर्शन अच्छा है; पाइप की लंबाई दोगुनी है, प्रवाह दर लंबी है, प्रवाह दर उच्च है, गर्मी हस्तांतरण प्रदर्शन अच्छा है; मजबूत असर क्षमता;ट्यूब बंडल को खोल से खींचा जा सकता है, मरम्मत और सफाई के लिए आसान है, और संरचना सरल है और लागत सस्ती है। हालांकि, ट्यूब सफाई असुविधाजनक है, ट्यूब बंडल के मध्य भाग में ट्यूब को बदलना मुश्किल है,और क्योंकि सबसे आंतरिक ट्यूब के झुकने त्रिज्या बहुत छोटा नहीं हो सकता है, ट्यूब प्लेट के केंद्र में वितरण ट्यूब कॉम्पैक्ट नहीं है, इसलिए ट्यूबों की संख्या बहुत अधिक नहीं हो सकती है, और ट्यूब बंडल के मध्य भाग में एक अंतर है,ताकि खोल प्रवाह शॉर्ट सर्किट के लिए आसान है और खोल गर्मी हस्तांतरण को प्रभावितइसके अतिरिक्त, झुकने के बाद पाइप की दीवार के पतले होने की भरपाई करने के लिए, सीधे पाइप भाग के लिए एक मोटी दीवार के साथ एक पाइप का उपयोग करना आवश्यक है। यह इसके उपयोग को प्रभावित करता है,केवल खोल दीवार के लिए उपयुक्त तापमान अंतर बड़ा है, या खोल माध्यम आसान स्केल करने के लिए और पाइप माध्यम साफ और स्केल करने के लिए आसान नहीं, उच्च तापमान, उच्च दबाव, संक्षारक स्थिति।
