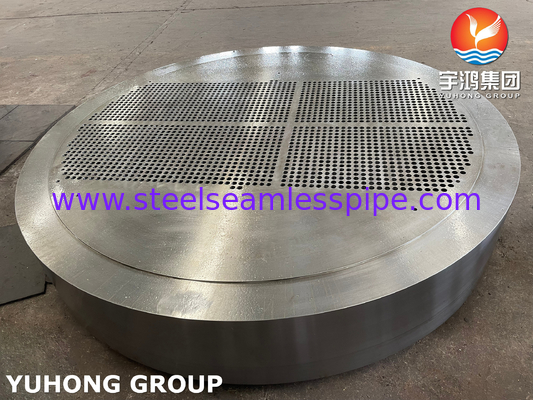

ASME SA516 Gr.70N स्थिर ट्यूबशीट
फिक्स्ड ट्यूब प्लेट हीट एक्सचेंजर से तात्पर्य एक खोल और ट्यूब हीट एक्सचेंजर से है जिसमें ट्यूब बंडल के दोनों छोरों पर ट्यूब प्लेटों को वेल्डिंग द्वारा खोल से स्थिर रूप से जोड़ा जाता है।ट्यूब प्लेट और खोल वेल्डेड हैं के बाद, यह एक फ्लैंज के रूप में भी काम कर सकता है और पाइप बॉक्स फ्लैंज से बोल्ट से जुड़ा हो सकता है।लाभ यह है कि संरचना सरल है और समान गर्मी हस्तांतरण सतहों सुनिश्चित करते हुए आवश्यक खोल के आंतरिक व्यास सबसे छोटा है.
ट्यूब शीट विभिन्न हीट एक्सचेंजर और शेल-एंड-ट्यूब पोतों के प्रमुख घटक हैं। इसका मुख्य उद्देश्य ट्यूब बंडल को समर्थन और सील प्रदान करना है। बेलनाकार या आयताकार ट्यूबों के भीतर, ट्यूब शीट का मुख्य उद्देश्य ट्यूब बंडल को समर्थन और सील प्रदान करना है।विभिन्न प्रकार के ट्यूबशीट हैं, प्रत्येक प्रकार को एक विशिष्ट अनुप्रयोग के लिए डिज़ाइन किया गया है। यहाँ कुछ सामान्य खंड प्रकार और उनके विस्तृत विवरण दिए गए हैंः
1.फिक्स्ड ट्यूब शीट: विवरण: फिक्स्ड ट्यूब शीट को हीट एक्सचेंजर के खोल में फिक्स्ड किया जाता है और फिक्स्ड ट्यूब शीट के छेद में वेल्डेड या वेल्डेड किया जाता है।वे ट्यूब शीट के सापेक्ष स्थानांतरित नहीं होगा और ट्यूब और खोल के बीच विस्तार बहुत छोटा है.
2. फ्लोटिंग ट्यूब शीट:
विवरण: फ्लोटिंग ट्यूब शीट का डिज़ाइन ट्यूब बंडलों को तापमान परिवर्तनों के साथ स्वतंत्र रूप से विस्तार और संकुचन करने की अनुमति देता है। ट्यूब शीट को सीधे वेल्डिंग द्वारा खोल से जोड़ा नहीं जाता हैःतथापिपाइपों और पाइप-टू-प्लेट जोड़ों को नुकसान से बचाने में मदद करने के लिए स्टिटिकैट टेम्प्ट्रेटोन मौजूद होने पर एचएस डीसीएन का उपयोग करें।
3यू के आकार का ट्यूब बंडल:
विवरण: यू-ट्यूब बंडल हीट एक्सचेंजर में, ट्यूबों को एक "आकार" में मोड़ा जाता है। यू-आकार के ट्यूबों के सिरों को एक एकल ट्यूब शीट पर तय या वेल्डेड किया जाता है।यह विन्यास आमतौर पर उन अनुप्रयोगों में प्रयोग किया जाता है जहां थर्मल विस्तार और संकुचन को समायोजित करने की आवश्यकता होती है, लेकिन कनेक्टर को रखरखाव के लिए निकालने की जरूरत है।
4. फ्लोटिंग हेड ट्यूब प्लेट:
नोट: कुछ शेल और ट्यूब हीट एक्सचेंजर्स में, दूसरे छोर को एक फ्लोटिंग हेड ट्यूब हीट एक्सचेंजर द्वारा बंद किया जाता है, और शेल का एक छोर एक फिक्स्ड ट्यूब शीट द्वारा बंद किया जाता है।फ्लोटिंग सिर ट्यूब के थर्मल विस्तार और संकुचन समायोजित करने के लिए अक्षीय स्थानांतरित कर सकते हैंयह डिजाइन रैपे हीट एक्सचेंजर में आम है।
5.फिक्स्ड ट्यूब शीट (विस्तार जोड़ का वर्णन के साथ) यदि ट्यूब और खोल के बीच अस्थायी कनेक्शन महत्वपूर्ण है और एक फ्लोटिंग ट्यूब शीट व्यावहारिक नहीं हो सकता है,फिक्स्ड ट्यूब शीट के डिजाइन में विस्तार जोड़ों को शामिल किया जा सकता है. इन विस्तार जोड़ों ट्यूब और ट्यूबशीट के बीच एक मजबूत कनेक्शन बनाए रखते हुए एक निश्चित मात्रा में आंदोलन की अनुमति देते हैं। ट्यूबशीट के प्रकार की पसंद विभिन्न कारकों पर निर्भर करती है,विशेष आवेदन सहित, तापमान और दबाव की आवश्यकताओं, और थर्मल विस्तार और संकुचन को समायोजित करने की आवश्यकता।हीट एक्सचेंजर और दबाव वाहिकाओं के कुशल और सुरक्षित संचालन को सुनिश्चित करने के लिए ट्यूबशीट का उचित चयन और डिजाइन महत्वपूर्ण है
फिक्स्ड ट्यूब प्लेट हीट एक्सचेंजर की विशेषताएं हैंः
1. बायपास सीपरेज छोटा है;
2- फोर्जिंग का उपयोग कम होता है और लागत कम होती है;
3कोई आंतरिक रिसाव नहीं;
4हीट ट्रांसफर क्षेत्र फ्लोटिंग हेड हीट एक्सचेंजर से 20% से 30% बड़ा है।
फिक्स्ड ट्यूब प्लेट हीट एक्सचेंजर्स के नुकसान हैंः
1. शेल और पाइप की दीवार के बीच तापमान का अंतर बड़ा है. जब t ≥ 50°C, तो शेल पर एक विस्तार जोड़ स्थापित किया जाना चाहिए;
2. तापमान अंतर बल आसानी से उत्पन्न होता है, और तापमान अंतर तनाव आसानी से ट्यूब प्लेट और ट्यूब सिर के बीच उत्पन्न होता है, जिससे क्षति होती है;
3शेल की तरफ यांत्रिक रूप से साफ नहीं किया जा सकता है;
4पाइपों के क्षय होने के बाद, उन्हें आवरण के साथ स्क्रैप कर दिया जाएगा, और उपकरण का जीवनकाल छोटा होगा।
