युहोंग होल्डिंग ग्रुप कं, लिमिटेड
 |
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2015 |
| मॉडल संख्या: | एएसटीएम SA266 Gr2N |
| न्यूनतम आदेश मात्रा: | 500 किग्रा |
|---|---|
| मूल्य: | NEGOTIABLE |
| पैकेजिंग विवरण: | प्लाई-वुडन केस / आयरन केस / प्लास्टिक कैप के साथ बंडल |
| प्रसव के समय: | 10-90 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी |
| आपूर्ति की क्षमता: | ग्राहक के अनुरोध के अनुसार |
| विनिर्देश: | एएसटीएम SA266 Gr2N | मानक: | एएसएमई बी165, ASME B16.47 |
|---|---|---|---|
| का सामना करना पड़: | आरएफ, एफएफ, आरटीजे, आदि। | आकार: | विभिन्न आकार उपलब्ध हैं |

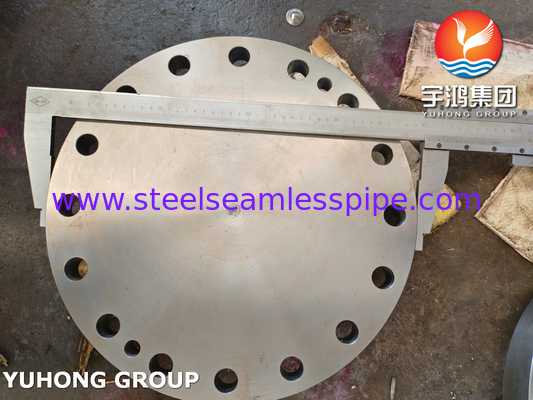

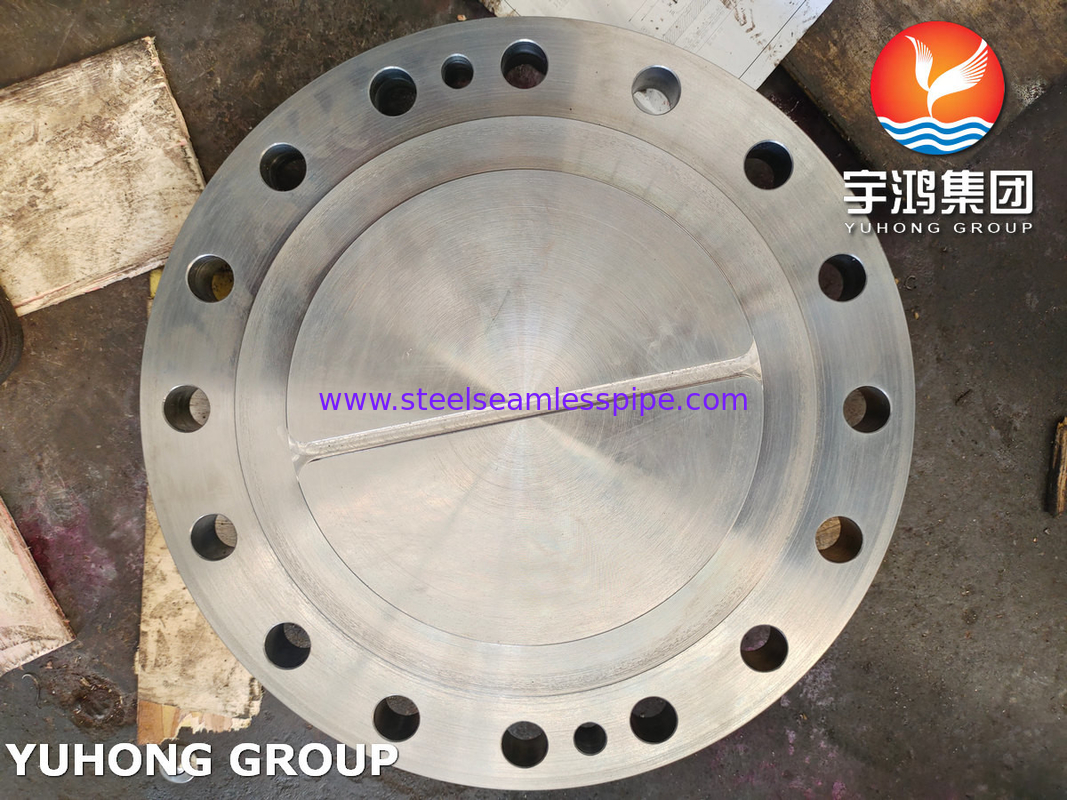

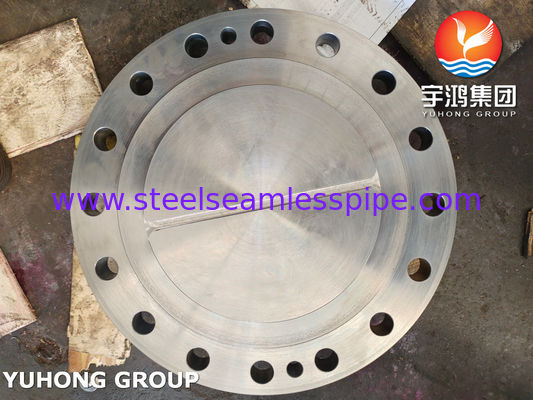

SA266 Gr2N चैनल कवर फ्लैंज और शेल साइड फ्लैंज गर्मी एक्सचेंजर में इस्तेमाल किया
SA266 Gr2N चैनल कवर फ्लेंज पाइप सिस्टम में इस्तेमाल किया जाने वाला एक प्रकार का फ्लेंज है। यह SA266 ग्रेड 2N स्टील से बना है, जो कम तापमान अनुप्रयोगों के लिए उपयुक्त एक कम कार्बन, कम मिश्र धातु स्टील है।चैनल कवर flange एक साथ चैनल या पाइप के दो वर्गों को जोड़ने के लिए प्रयोग किया जाता है, एक सुरक्षित और लीक-प्रूफ कनेक्शन प्रदान करता है।
SA266 Gr2N चैनल कवर फ्लेंज में एक फ्लेन्ज डिजाइन है, जिसमें चैनल या पाइप में संलग्न करने के लिए परिधि के चारों ओर बोल्ट छेद हैं।यह आम तौर पर उन अनुप्रयोगों में प्रयोग किया जाता है जहां चैनल या पाइप को सील करने की आवश्यकता होती है, जैसे कि तेल और गैस, पेट्रोकेमिकल और बिजली उत्पादन उद्योगों में।
यह विभिन्न पाइप सिस्टम आवश्यकताओं के अनुरूप विभिन्न आकारों और दबाव रेटिंग में उपलब्ध है। यह उच्च दबाव और तापमान की स्थिति का सामना करने के लिए डिज़ाइन किया गया है,प्रणाली की अखंडता और सुरक्षा सुनिश्चित करना.
SA266 Gr2N चैनल कवर फ्लैंज एक विश्वसनीय और टिकाऊ घटक है जिसका उपयोग पाइप सिस्टम में चैनलों या पाइपों को जोड़ने और सील करने के लिए किया जाता है।
शेल साइड फ्लैंज एक प्रकार का फ्लैंज है जिसका उपयोग हीट एक्सचेंजर और दबाव वाहिकाओं में किया जाता है।यह उपकरण के खोल पक्ष पर स्थित है और खोल पक्ष नोजल या पाइपिंग के लिए खोल कनेक्ट करने के लिए प्रयोग किया जाता है.
शेल साइड फ्लैंज आमतौर पर एक गोल प्लेट होती है जिसमें इसकी परिधि के चारों ओर बोल्ट छेद होते हैं। इसे उपकरण के शेल में बोल्ट करने के लिए डिज़ाइन किया गया है, जो एक सुरक्षित और लीक-टाइट कनेक्शन प्रदान करता है।फ्लैंज आमतौर पर खोल के रूप में एक ही सामग्री से बना है, संगतता और मजबूती सुनिश्चित करता है।
शेल साइड फ्लैंज शेल साइड नोजल या पाइपिंग को आसानी से स्थापित करने और हटाने की अनुमति देता है। यह रखरखाव और निरीक्षण गतिविधियों के लिए एक सुविधाजनक स्थान भी प्रदान करता है। इसके अतिरिक्त,फ्लैंज शेल भर में भार और तनाव को समान रूप से वितरित करने में मदद करता है, स्थानीय दबाव बिंदुओं को रोकता है।
शेल साइड फ्लैंज का चयन करते समय, सामग्री संगतता, दबाव रेटिंग और तापमान सीमाओं जैसे कारकों पर विचार किया जाना चाहिए।फ्लैंज का उचित आकार होना चाहिए और उपकरण की विशिष्ट परिचालन स्थितियों को संभालने के लिए डिज़ाइन किया जाना चाहिए.
शेल साइड फ्लैंज हीट एक्सचेंजर और दबाव वाहिकाओं की अखंडता और प्रदर्शन सुनिश्चित करने में महत्वपूर्ण भूमिका निभाता है।यह खोल पक्ष के घटकों के लिए एक विश्वसनीय कनेक्शन बिंदु प्रदान करता है और उपकरण की समग्र संरचनात्मक अखंडता बनाए रखने में मदद करता है.
रासायनिक संरचना की आवश्यकताएं
| पद | ASTM A266 के लिए रासायनिक आवश्यकताएं, % | ||
| ग्रेड 1 और 2 | ग्रेड 3 | ग्रेड 4 | |
| सी | ≤ 0.30 | ≤ 0.35 | ≤ 0.30 |
| एमएन | 0.40 ~ 105 | 0.80 ~ 1.35 | 0.80 ~ 1.35 |
| पी | ≤ 0.025 | ≤ 0.025 | ≤ 0.025 |
| एस | ≤ 0.025 | ≤ 0.025 | ≤ 0.025 |
| हाँ | 0.15 ~ 0.35 | 0.15 ~ 0.35 | 0.15 ~ 0.35 |
यांत्रिक गुण
| खिंचाव | ग्रेड 1 | ग्रेड 2 और 4 | ग्रेड 3 |
| आवश्यकताएं | |||
| टी.एस. मिन. | 60 से 85 | 70~95 | 75~100 |
| ksi [Mpa] | [415-585] | [485~655] | [५१५-६९०] |
| Y.S. न्यूनतम | 30 | 36 | 37.5 |
| ksi [Mpa] | [205] | [२५०] | [२६०] |
| EL. in 2" या | 23 | 20 | 19 |
| [62.5 मिमी] | [21] | [18] | [17] |
| मि. % | |||
| आरओए | 38 | 33 | 30 |
| मि. % |
| एएसटीएम ए२६६ | ब्रिनेल कठोरता |
| ग्रेड | एचबीडब्ल्यू |
| 1 | 121~170 |
| 2 | 137~197 |
| 3 | 156~207 |
| 4 | 137~197 |
मुख्य अनुप्रयोगों में शामिल हैंः
1. हीट एक्सचेंजर घटकों के बीच कनेक्शन: फ्लैंज का उपयोग हीट एक्सचेंजर के विभिन्न घटकों जैसे कि खोल, ट्यूब और हेडर को जोड़ने के लिए किया जाता है।वे एक सुरक्षित और लीक-प्रूफ कनेक्शन प्रदान करते हैं, द्रवों के बीच कुशल गर्मी हस्तांतरण सुनिश्चित करता है।
2रखरखाव और मरम्मतः फ्लैंग्स हीट एक्सचेंजर्स के रखरखाव और मरम्मत को आसान बनाते हैं। वे घटकों के तेजी से असेंबलिंग और फिर से इकट्ठा करने की अनुमति देते हैं, निरीक्षण, सफाई, रखरखाव, रखरखाव, रखरखाव, रखरखाव, रखरखाव, रखरखाव, रखरखाव, रखरखाव, रखरखाव, रखरखाव, रखरखाव, रखरखाव, रखरखाव, रखरखाव, रखरखाव, रखरखाव, रखरखाव, रखरखाव, रखरखाव, रखरखाव, रखरखाव, रखरखाव, रखरखाव, रखरखाव, रखरखाव, रखरखाव, रखरखाव, रखरखाव, रखरखाव, रखरखाव, रखरखाव, रखरखाव, रखरखाव, रखरखाव, रखरखाव, रखरखाव, रखरखाव, रखरखाव, रखरखाव, रखरखाव, रखरखाव, रखरखाव, रखरखाव, रखरखाव, रखरखाव, रखरखाव, रखरखाव, रखरखाव, रखरखाव, रखरखावऔर क्षतिग्रस्त भागों का प्रतिस्थापन.
3विस्तार और संकुचनः ताप विनिमयकर्ताओं को तापमान परिवर्तनों के कारण थर्मल विस्तार और संकुचन का सामना करना पड़ता है।फ्लैंग्स प्रणाली में लचीलापन प्रदान करके इन आंदोलनों को समायोजित करते हैं, तनाव और घटकों को नुकसान से बचाता है।
4दबाव नियंत्रणः फ्लैंग्स हीट एक्सचेंजर के दबाव नियंत्रण को सुनिश्चित करते हैं। वे विनिमय किए जा रहे तरल पदार्थों के दबाव और तापमान की स्थिति का सामना करने के लिए डिज़ाइन किए गए हैं,किसी भी रिसाव या विफलता को रोकने के लिए.
5विनिमेयता: फ्लैंग्स विभिन्न हीट एक्सचेंजर घटकों के बीच विनिमेयता प्रदान करते हैं। मानकीकृत फ्लैंग्स आयाम और रेटिंग भागों के आसान प्रतिस्थापन की अनुमति देते हैं,डाउनटाइम और लागत को कम करना.
6अनुकूलन और अनुकूलन क्षमताः फ्लैंग्स को हीट एक्सचेंजर सिस्टम की विशिष्ट आवश्यकताओं को पूरा करने के लिए अनुकूलित किया जा सकता है। उन्हें विभिन्न आकारों, सामग्रियों को समायोजित करने के लिए डिज़ाइन किया जा सकता है,और दबाव नामित, समग्र प्रणाली डिजाइन के साथ संगतता सुनिश्चित करना।
फ्लैंज हीट एक्सचेंजर्स के कुशल संचालन, रखरखाव और सुरक्षा में महत्वपूर्ण भूमिका निभाते हैं। वे विभिन्न घटकों के बीच एक विश्वसनीय और बहुमुखी कनेक्शन प्रदान करते हैं,इष्टतम गर्मी हस्तांतरण और प्रदर्शन सुनिश्चित करना.
