युहोंग होल्डिंग ग्रुप कं, लिमिटेड
 |
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| मॉडल संख्या: | एएसटीएम ए210 ग्रेड ए1 एंबेडेड फिन ट्यूब |
| न्यूनतम आदेश मात्रा: | 10PCS |
|---|---|
| मूल्य: | Negotiable |
| पैकेजिंग विवरण: | आवश्यकताएँ / प्लाई-वुडन केस / आयरन केस / प्लास्टिक कैप के साथ बंडल |
| प्रसव के समय: | मात्रा पर निर्भर करता है |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | प्रति माह 1000 टन |
| ट्यूब सामग्री: | एएसटीएम ए210 ग्रेड ए1 | फिन प्रकार: | अंतर्निहित |
|---|---|---|---|
| फिन सामग्री: | अल 1060 | आवेदन: | हीट एक्सचेंजर / हीटर पार्ट्स |
| हाई लाइट: | एएसटीएम ए 210,एम्बेडेड फिनेड ट्यूब,कार्बन स्टील जी प्रकार फिन ट्यूब |
||

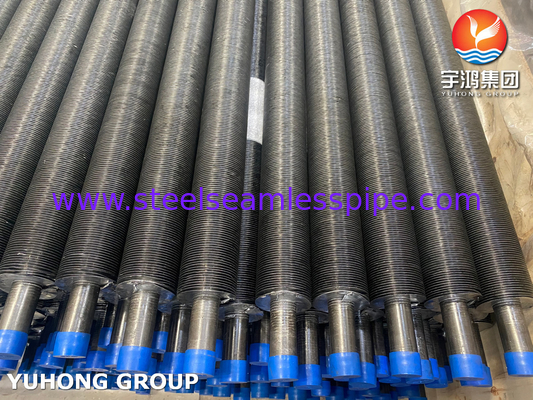

कार्बन स्टीलएम्बेडेड जी-टाइप फिन ट्यूब ASTM A210 ग्रेड A1 Al 1060
अवलोकन:
एल्यूमीनियम टाइप एम्बेडेड फिनटेड ट्यूब हीट एक्सचेंजर का एक महत्वपूर्ण हिस्सा है, विशेष रूप से एल्यूमीनियम से बने फिनटेड ट्यूब, जो वजन में हल्का और निर्माण में आसान है,और आमतौर पर गर्मी विनिमय उपकरणों में प्रयोग किया जाता है.
एम्बेडेड फिन ट्यूबों की मुख्य डिजाइन विशेषता इसमें शामिल है कि फिन को ट्यूबों में काटकर एक हेलिकल ग्रूव में डाला जाता है और वेल्डेड किया जाता है। जी फिन का उपयोग उच्च तापमान में किया जा सकता है और बहुत टिकाऊ होते हैं।
एम्बेडेड फिन्स उच्च ताप चक्र या उच्च तापमान में उपयोग के लिए सबसे उपयुक्त हैं और जहां फिन्स के पक्ष को नियमित रूप से साफ किया जाएगा।इस प्रकार की पंखुड़ी में एक बड़ी सीमा होती है जो कि 1 की न्यूनतम दीवार मोटाई की आवश्यकता होती है।.65 मिमी के आकार के पंखों के लिए उपयुक्त है। हालांकि, ¥G ¥ प्रकार के पंख 400 डिग्री सेल्सियस तक के तापमान का सामना कर सकते हैं और बेहतर चालकता के लिए कार्बन स्टील पंखों को शामिल कर सकते हैं।
निर्माण प्रक्रिया
विशेष रूप से, जी प्रकार की फिन ट्यूब एक निश्चित चौड़ाई और गहराई के साथ एक सर्पिल ग्रूव है जिसे स्टील ट्यूब पर पूर्व-प्रसंस्करण किया जाता है, और फिर उपकरण पर स्टील ट्यूब पर एल्यूमीनियम पट्टी लगाई जाती है।घुमाव की प्रक्रिया के दौरान, एक निश्चित पूर्व-संकुचन बल के कारण, स्टील स्ट्रिप को सर्पिल ग्रूव में कसकर चिपका दिया जाएगा, जिससे स्टील स्ट्रिप और स्टील पाइप के बीच एक निश्चित संपर्क क्षेत्र सुनिश्चित होगा।
स्टील स्ट्रिप को उछालने और गिरने से रोकने के लिए, स्टील स्ट्रिप के दोनों छोरों को स्टील पाइप में वेल्डेड किया जाना चाहिए।स्टील पट्टी और सर्पिल ग्रूव के बीच एक निश्चित प्रतिक्रिया होनी चाहिएयदि प्रतिकूल प्रतिक्रिया बहुत कम है, तो हस्तक्षेप करने के लिए, इनले प्रक्रिया को सुचारू रूप से चलाना मुश्किल है।
इसके अतिरिक्त, घुमावदार स्टील बेल्ट में हमेशा एक निश्चित रिबाउंड होगा, जिसके परिणामस्वरूप, स्टील बेल्ट और सर्पिल ग्रूव की निचली सतह को अच्छी तरह से जोड़ा नहीं जा सकता है।इनले फिन्स सामान्य उपकरणों पर किया जा सकता है, और लागत अधिक नहीं है।
A210 ग्रेड A1 रासायनिक संरचना
|
ग्रेड |
C (अधिकतम) |
एमएन |
सि ((मिन) |
पी ((मैक्स) |
S ((मैक्स) |
|
A1 |
0.27 |
अधिकतम 0.93 |
0.10 |
0.035 |
0.035 |
यांत्रिक गुण
|
ग्रेड |
तन्य शक्ति (Mpa) |
उपज शक्ति ((Mpa) |
लम्बाई ((%) |
|
A1 |
≥415 |
≥255 |
≥30 |
जी प्रकार एम्बेडेड फिनेड ट्यूब त्वरित विवरणः
कोर ट्यूब सामग्रीः
1कार्बन स्टील: A179, A192, SA210 Gr A1/C, A106 Gr B
2स्टेनलेस स्टीलः TP304/304L, TP316/TP316L/316Ti, A789 S31803/S2205
3तांबाः UNS12200/UNS14200/UNS70600, CuNi70/30, CuNi90/10
पंख सामग्रीः
1एल्यूमीनियम (अलू.1100, Alu.1060)
2- तांबा।
3स्टील
पंखुड़ी का प्रकारः ठोस सादा
फिन ट्यूब प्रकार: जी प्रकार एम्बेडेड
बाहरी व्यास (OD): 16 मिमी न्यूनतम ~ 50.8 मिमी अधिकतम।
ट्यूब की लंबाईः 18,000 मिमी तक।
पंख ऊंचाईः अधिकतम 16.5 मिमी।
पंख की मोटाईः आम तौर पर 0.4mm~0.6mm
पंखों की दूरीः 2.1 मिमी न्यूनतम (12FPI)
सतह संरक्षण: दोनों नंगे छोरों को इलेक्ट्रोस्प्रे आर्क सिस्टम कोटिंग द्वारा जस्ता या एल्यूमीनियम धातु से बना होना चाहिए।
सहायक उपकरणः ट्यूब समर्थन बॉक्स, क्लैंप या स्पेसर बॉक्स (सामग्रीः एल्यूमीनियम, जिंक और स्टेनलेस स्टील) ।
आवेदन
-औषधीय उपकरण
- रासायनिक उपकरण
-समुद्र जल उपकरण
- हीट एक्सचेंजर
- कंडेनसर
पल्प और पेपर उद्योग
-ऑफशोर तेल ड्रिलिंग कंपनियां
विद्युत उत्पादन
- पेट्रोकेमिकल्स
- गैस प्रसंस्करण
व्यक्ति से संपर्क करें: Carol
दूरभाष: 0086-15757871772
फैक्स: 0086-574-88017980
