युहोंग होल्डिंग ग्रुप कं, लिमिटेड
 |
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ASME II, ASME III, ABS, LR, DNV, GL , BV, CCS, KR, NK, TUV, PED, GOST, ISO , TS |
| मॉडल संख्या: | एएसटीएम ए516 जीआर.70एन कार्बन स्टील ट्यूबशीट |
| न्यूनतम आदेश मात्रा: | 1 पीसी |
|---|---|
| पैकेजिंग विवरण: | प्लाई लकड़ी के मामले / फूस |
| प्रसव के समय: | 7 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी |
| उत्पाद का नाम: | ट्यूब शीट | मानक: | ASTM A516, ASME SA516 |
|---|---|---|---|
| सामग्री: | मिश्र धातु इस्पात, स्टेनलेस स्टील, कार्बन स्टील, तांबा स्टील | आकार: | कस्टम कर सकते हैं, खरीदार की ड्राइंग आवश्यकताओं के रूप में |
| आकार: | सिलेंडर | एनडीटी: | 100% पीटी, यूटी, पीएमआई |
| आवेदन: | ट्यूबलर हीट एक्सचेंजर, बॉयलर, प्रेशर वेसल, स्टीम टर्बाइन, बड़े सेंट्रल एयर कंडीशनिंग आदि। | ||
| उच्च प्रकाश: | ASTM A516 Gr.70N कार्बन स्टील ट्यूब शीट, फोल्ड हीट एक्सचेंजर पार्ट्स | ||

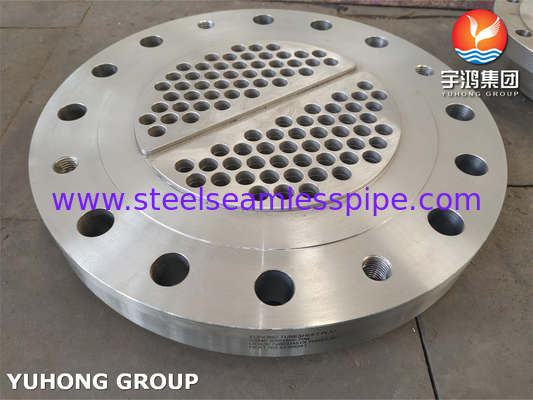

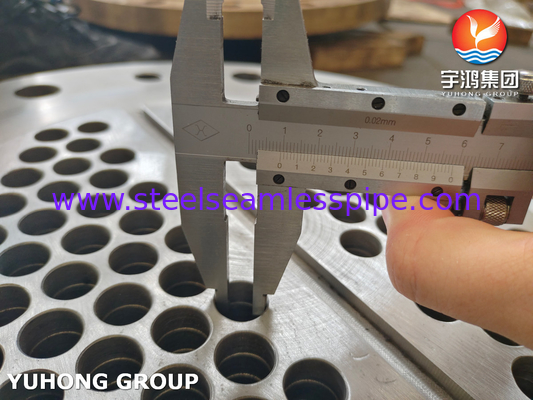

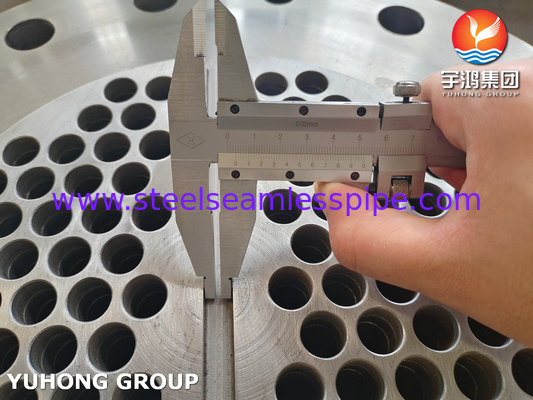

एएसटीएम ए५१६ जीआर.७०एन कार्बन स्टील फोल्ड ट्यूबशीट हीट एक्सचेंजर पार्ट्स

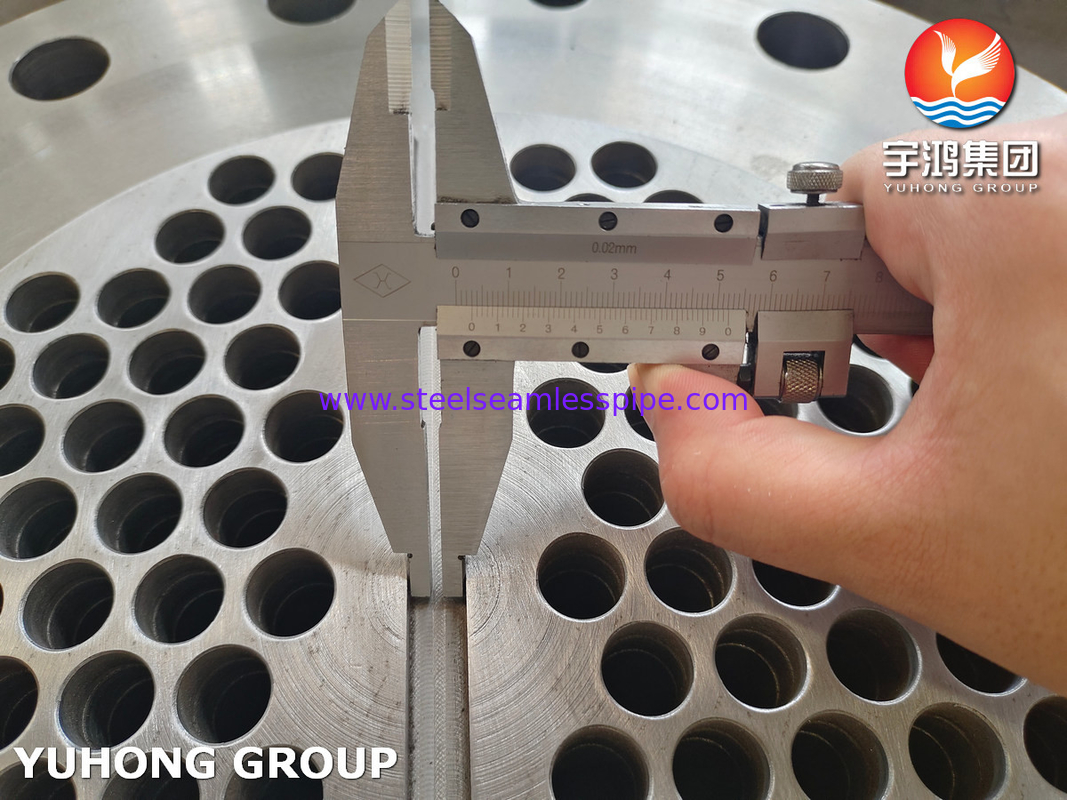

एक ट्यूब शीट एक प्लेट है जिसका उपयोग हीट एक्सचेंजर या बॉयलर में ट्यूबों को समर्थन और सील करने के लिए किया जाता है। यह द्रव को ले जाने वाले ट्यूबों और खोल के बीच एक बाधा के रूप में कार्य करता है,तरल पदार्थों के रिसाव या मिश्रण को रोकने के लिएट्यूब शीट आमतौर पर एक ऐसी सामग्री से बनाई जाती है जो ट्यूबों और परिचालन स्थितियों के साथ संगत होती है।

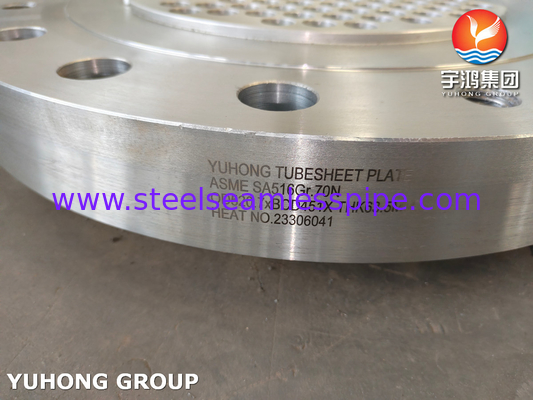

जब एएसटीएम ए५१६ जीआर.७०एन ट्यूब शीट का उल्लेख किया जाता है, तो इसका अर्थ है कि ट्यूब शीट एएसटीएम ए५१६ ग्रेड ७०एन स्टील से बनाई गई है। यह स्टील ग्रेड अपनी उच्च शक्ति, अच्छी वेल्डेबिलिटी,और उत्कृष्ट नाच कठोरताइसका उपयोग आमतौर पर हीट एक्सचेंजर, बॉयलर और अन्य दबाव वाहिकाओं के लिए ट्यूब शीट के निर्माण में किया जाता है।एक ट्यूब शीट के लिए एएसटीएम ए 516 ग्रेड 70 एन का उपयोग यह सुनिश्चित करता है कि यह विफलता के बिना आवश्यक दबाव और तापमान की स्थिति का सामना कर सकेहीट एक्सचेंजर या बॉयलर की सुरक्षा और दक्षता सुनिश्चित करता है।
ASME SA516 ग्रेड 60 / ASME SA516 ग्रेड 70 - रासायनिक आवश्यकताएं
| तत्व | % संरचना | ||||
| ग्रेड 55 [ग्रेड 380] |
ग्रेड 60 [श्रेणी 415] |
ग्रेड 65 [ग्रेड 450] |
ग्रेड 70 [श्रेणी 485] |
||
| कार्बन, अधिकतम a,b: | |||||
| [12.5 मिमी] और उससे कम | 0.18 | 0.21 | 0.24 | 0.27 | |
| से अधिक 1⁄2 इंच से 2 इंच [12.5 से 50 मिमी], incl. | 0.20 | 0.23 | 0.26 | 0.28 | |
| 50 से 100 मिमी से अधिक, incl. | 0.22 | 0.28 | 0.25 | 0.30 | |
| 100 से 200 मिमी से अधिक, incl. | 0.24 | 0.27 | 0.29 | 0.31 | |
| [२०० मिमी] से अधिक | 0.26 | 0.27 | 0.29 | 0.31 | |
| मैंगनीज, b: | |||||
| [12.5 मिमी] और उससे कम | |||||
| ताप विश्लेषण | 0.60 ¢ 0.90 | 0.60 ∙ 0.90 सी | 0.85 ¢1.20 | 0.85 ¢1.20 | |
| उत्पाद विश्लेषण | 0.55 ¢0.98 | 0.55 ¥0.98 सी | 0.79 ¢1.30 | 0.79 ¢1.30 | |
| [12.5 मिमी]: | |||||
| ताप विश्लेषण | 0.60 ¢ 1.20 | 0.85 ¢1.20 | 0.85 ¢1.20 | 0.85 ¢1.20 | |
| उत्पाद विश्लेषण | 0.55 ¢1.30 | 0.79 ¢1.30 | 0.79 ¢1.30 | 0.79 ¢1.30 | |
| फास्फोरस, अधिकतम एक | 0.25 | 0.25 | 0.25 | 0.25 | |
| सल्फर, अधिकतम एक | 0.25 | 0.25 | 0.25 | 0.25 | |
| सिलिकॉन | |||||
| ताप विश्लेषण | 0.15 ¢ 0.40 | 0.15 ¢ 0.40 | 0.15 ¢ 0.40 | 0.15 ¢ 0.40 | |
| उत्पाद विश्लेषण | 0.13 ¢ 0.45 | 0.13 ¢ 0.45 | 0.13 ¢ 0.45 | 0.13 ¢ 0.45 | |
| a गर्मी और उत्पाद दोनों विश्लेषणों के लिए लागू होता है। b कार्बन के लिए निर्धारित अधिकतम से 0.01 प्रतिशत अंक कम होने पर मैंगनीज के लिए निर्धारित अधिकतम से 0.06 प्रतिशत अंक अधिक की अनुमति दी जाती है, अधिकतम 1.ताप विश्लेषण द्वारा 50 प्रतिशत और उत्पाद विश्लेषण द्वारा 1.60 प्रतिशत। ग. ग्रेड 60 की प्लेटों की मोटाई [12.5 मिमी] और उससे कम हो सकती है, जिसमें गर्मी विश्लेषण पर 0.85-1.20% मैंगनीज और उत्पाद विश्लेषण पर 0.79-1.30% मैंगनीज हो सकता है। |
|||||
ASME SA516 ग्रेड 60 / ASME SA516 ग्रेड 70 - तन्यता आवश्यकताएं
| एएसटीएम ए516 | ग्रेड 55 [380] |
ग्रेड 60 [415] |
ग्रेड 65 [450] |
ग्रेड 70 [485] |
| तन्य शक्ति, ksi [MPa] | 55 ¢ 75 [380 ¢ 515] | 60 ¢ 80 [415 ¢ 550] | 65 ₹85 [450 ₹585] | 70 ₹90 [485 ₹620] |
| झुकने की ताकत, मिन,ए क्सी [एमपीए] | 30 [205] | 32 [220] | 35 [240] | 38 [260] |
| [200 मिमी] में लम्बाई, मिनट, % b | 23 | 21 | 19 | 17 |
| लम्बाई [50 मिमी], मिन, % b में | 27 | 25 | 23 | 21 |
| a या तो 0.2 प्रतिशत ऑफसेट विधि या 0.5 प्रतिशत विस्तार-अंडरलोड विधि द्वारा निर्धारित किया गया। b विस्तार के समायोजन के लिए विनिर्देश A20/A20M देखें। |
||||
ASME SA516 ग्रेड 60 / ASME SA516 ग्रेड 70 के समकक्ष विनिर्देश और मानक
| मानक | ASME SA516 ग्रेड 60 | ASME SA516 ग्रेड 70 |
| एएसएमई | एएसटीएम ए516 ग्रेड 60 | एएसटीएम ए516 ग्रेड 70 |
| डीआईएन मानक | DIN 17155 HII | - |
| ब्रिटिश मानक | BS1501-161-430A | BS1501-224-490A/B |
| यूरोपीय मानक | EN10028 P265GH | EN10028 P355GH |
|
सामग्री का प्रकार |
के अनुसार तकनीकी आवश्यकताएं |
|
डुप्लेक्स स्टेनलेस स्टील |
ASTM/ASME SA182 F44, F45, F51, F53, F55, F60, F61 |
|
स्टेनलेस स्टील |
ASTM/ASME SA182 F304,304L,F316,316L, F310, F317L, F321, F347 |
|
कार्बन स्टील |
ASTM/ASME A105, A350 LF1, LF2, A266, A694, A765 Gr.2 |
|
मिश्र धातु स्टील |
ASTM/ASME SA182 F1, F5, F9, F11, F12, F22, F51, A350-LF3 |
|
टाइटेनियम |
ASTM/ASME SB381, Gr.1, ग्र.2, ग्र.5, ग्र.7, ग्र.12, ग्र.16 |
|
तांबा निकेल |
ASTM/ASME SB151, UNS 70600 ((Cu-Ni 90/10), 71500 ((Cu-Ni 70/30) |
|
पीतल, अल-पीतल |
ASTM/ASME SB152 UNS C10100, C10200,C10300,C10800,C12200 |
|
निकेल मिश्र धातु |
ASTM/ASME SB169, SB171, SB564, UNS 2200, UNS 4400, UNS 8825 |
|
मिश्र धातु 20 |
ASTM/ASME SB472 UNS 8020 |
|
हैस्टेलॉय |
ASTM/ASME SB564, UNS10276 (C 276) |
|
क्लैडेड सामग्री |
ASTM/ASME SB898, SB263, SB264 या उससे अधिक |
|
टाइटेनियम-स्टील, निकेल-स्टील, टाइटेनियम-कॉपर, |
ट्यूबशीट का प्रयोग निम्न में शामिल हैः
ट्यूब समर्थन: ट्यूब शीट का प्राथमिक कार्य हीट एक्सचेंजर या बॉयलर के भीतर ट्यूबों को संरचनात्मक समर्थन प्रदान करना है। ट्यूबों को ट्यूब शीट पर छेद में डाला जाता है,यह सुनिश्चित करना कि वे सुरक्षित रूप से अपने स्थान पर रहें.
द्रव पृथक्करण: ट्यूब शीट भी एक हीट एक्सचेंजर के भीतर विभिन्न द्रव धाराओं के बीच एक बाधा के रूप में कार्य करते हैं। वे ट्यूबों के चारों ओर एक कस सील सुनिश्चित करके द्रवों के मिश्रण को रोकते हैं,इस प्रकार गर्मी हस्तांतरण दक्षता को अधिकतम.
नलिकाओं का संरेखणः नलिकाओं के उचित संरेखण को बनाए रखने में नलिकाओं की चादरें महत्वपूर्ण भूमिका निभाती हैं। वे यह सुनिश्चित करती हैं कि नलिकाएं समान रूप से एक दूसरे के समानांतर हों।जो कुशल गर्मी हस्तांतरण और द्रव प्रवाह को बढ़ावा देता है.
हीट ट्रांसफर: ट्यूबशीट का डिजाइन सीधे हीट एक्सचेंजर या बॉयलर की हीट ट्रांसफर क्षमताओं को प्रभावित करता है। उपयुक्त सामग्री का चयन करके और छेद पैटर्न को अनुकूलित करके,ट्यूब शीट तरल प्रवाह के बीच थर्मल ऊर्जा के हस्तांतरण को बढ़ा सकता है.
संक्षारण प्रतिरोधः ट्यूब शीट अक्सर संक्षारण प्रतिरोधी सामग्री से बने होते हैं, विशेष रूप से उन अनुप्रयोगों में जहां प्रसंस्करण किया जा रहा द्रव संक्षारक होता है।यह जंग के कारण रिसाव या ट्यूब विफलताओं के जोखिम को कम करके हीट एक्सचेंजर या बॉयलर के जीवनकाल को बढ़ाने में मदद करता है.
रिसाव रोकथाम: ट्यूब शीट ट्यूब शीट और ट्यूब शीट के बीच एक सुरक्षित जोड़ प्रदान करती है। जब इसे ठीक से स्थापित और बनाए रखा जाता है तो यह हीट एक्सचेंजर या बॉयलर से तरल पदार्थों के रिसाव को रोकने में मदद करता है,यह सुनिश्चित करना कि प्रणाली सुरक्षित और कुशलता से काम करे।
