युहोंग होल्डिंग ग्रुप कं, लिमिटेड
उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | YUHONG |
प्रमाणन: | ISO , PED, API , CE |
मॉडल संख्या: | पेचदार सर्पिल दाँतेदार फिनड ट्यूब |
न्यूनतम आदेश मात्रा: | 1 पीसी |
---|---|
मूल्य: | Negotiable |
पैकेजिंग विवरण: | प्लाई-लकड़ी का केस/लोहे का फ्रेम केस |
प्रसव के समय: | मात्रा पर निर्भर करता है |
भुगतान शर्तें: | टी/टी, एल/सी नजर में |
आपूर्ति की क्षमता: | प्रति माह 5000 पीसी |
फिन प्रकार: | दाँतेदार फिनेड ट्यूब | आधार ट्यूब सामग्री: | कार्बन स्टील, स्टेनलेस स्टील, डुप्लेक्स और सुपर डुप्लेक्स स्टील, मिश्र धातु स्टील्स (P5,P9,P11, P22) |
---|---|---|---|
फिन सामग्री: | कार्बन स्टील, स्टेनलेस, मिश्र धातु, तांबा | फिन हाइट: | 10 ~ 50 मिमी |
फिन मोटाई: | 0.3 मिमी ~ 3.0 मिमी | फिन मात्रा: | ग्राहक के अनुरोध पर निर्भर है |

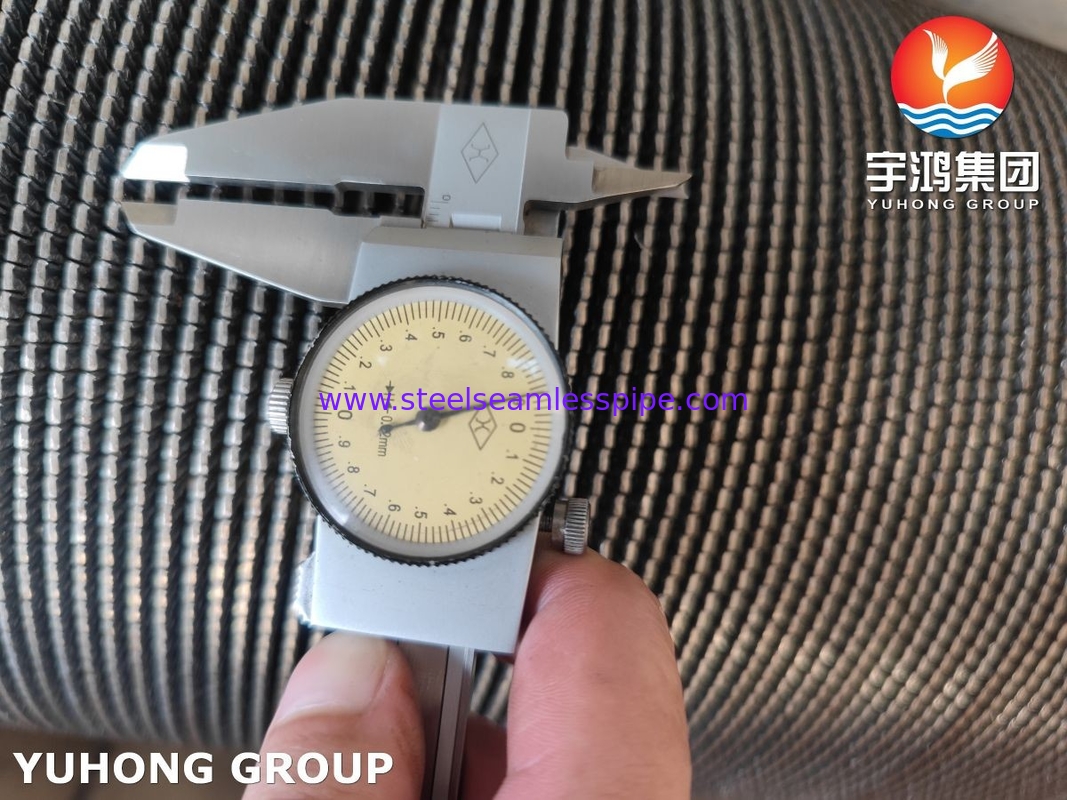

एचएफडब्ल्यू लंबे समय तक सेवा जीवन के साथ उच्च आवृत्ति वेल्डेड फिनेड ट्यूब
अवलोकन
युहोन्ग समूह के वेल्डेड हेलिकल सेरेटेड फिनेड ट्यूबों का उत्पादन ठोस फिना के समान तरीके से किया जाता है, सिवाय इसके कि फिना की पट्टी ट्यूब के चारों ओर बनने से पहले,पंखुड़ी पट्टी एक किनारे से (जो पंखुड़ी खंडों का बाहरी किनारा बन जाएगा) चौतरफा काट दी जाती है (या ′′सेरेटेड ′′) दूसरे किनारे के 1/4′′ के भीतर, एक अनकट भाग छोड़ देता है जो पंखुड़ी खंडों के लिए एक निरंतर आधार बन जाएगा।कटौती के बीच अंतराल (जो स्ट्रिप ट्यूब के चारों ओर बनाया जाता है के बाद खंड चौड़ाई निर्धारित करता है) या तो 5/32 "या 5/16" के रूप में निर्दिष्ट किया जा सकता हैकाटने के बाद, पंख पट्टी को तनाव के अधीन रखा जाता है और जब यह ट्यूब के चारों ओर बनती है तो इसे पार्श्व रूप से सीमित कर दिया जाता है, जिससे ट्यूब की सतह के साथ बलपूर्वक संपर्क सुनिश्चित होता है।जैसे-जैसे पतंग की पट्टी ट्यूब के चारों ओर बनती है, उसका बाहरी किनारा फैलता जाता है, एक डेज़ी की पंखुड़ियों की तरह खंडों को खोल रहा है।एक निरंतर वेल्ड को उस बिंदु पर लागू किया जाता है जहां फिन स्ट्रिप पहली बार युहोंग समूह की अनूठी गैस धातु आर्क वेल्डिंग (जीएमएडब्ल्यू) प्रक्रिया का उपयोग करके ट्यूब व्यास के चारों ओर झुकना शुरू करती है.
.
एचएफडब्लू सींग वाले पंख वाले ट्यूब का आकार और सामग्री
ट्यूब ओवरडोजः | 16 से 273 (मिमी) | 3/8 ̊ से 10 ̊ (एनपीएस) |
ट्यूब वॉल थकः | 2 से 28.6 (मिमी) | 0.08 से 1.1 तक |
ट्यूब की लंबाईः | ≤28,000 (मिमी) | ≤ 92 फीट |
Fin Thk: | 0.5 से 3.5 (मिमी) | 00.02 ¢ से 0.14 ¢ तक |
पंख की ऊंचाई: | 8 से 35 (मिमी) | 0.31 से 1.3 तक |
फिन पिच: | 3 से 333 एफपीएम | 1 से 8 एफपीआई |
पंखुड़ी का प्रकारः | ठोस, ¥U ¥ या ¥V ¥ दागदार | |
पंख सामग्रीः |
सी.एस. (सबसे आम ग्रेडः 08F, SPCC) एस.एस. (सबसे आम ग्रेड AISI 304, 316, 409, 410, 321,347 हैं) |
|
ट्यूब सामग्रीः |
सी.एस. (सबसे आम ग्रेडः A106 Gr.B, A210, A192) एस.एस. (सबसे आम ग्रेड टीपी304, 316, 321, 347 हैं) ए.एस.(सबसे आम ग्रेड टी/पी5 हैं,9,11,22,91 डुप्लेक्स स्टील(सबसे आम ग्रेड 2205 आदि हैं) |
|
* इस तालिका का उपयोग हमारी क्षमताओं के लिए एक सामान्य गाइड के रूप में किया जाता है, कृपया किसी अन्य अनुकूलित मामलों के लिए हमें कॉल करें। |
उच्च आवृत्ति वेल्डेड सर्पिल फिनड ट्यूबों के फायदे
1स्थापना सरल और किफायती है, और उच्च आवृत्ति वेल्डेड सर्पिल फिन ट्यूब की अधिकतम लंबाई 6 मीटर तक पहुंच सकती है, जो कनेक्शन बिंदु को कम करती है,स्थापना को अधिक किफायती और तेज़ बनाता है, और कनेक्शन बिंदु के रिसाव की संभावना को कम करता है।
2सरल रखरखाव, उच्च आवृत्ति वेल्डिंग सर्पिल फिन ट्यूब की स्थापना के बाद, बुनियादी रखरखाव की आवश्यकता होती है।
3. उच्च दक्षता, उच्च आवृत्ति वेल्डिंग सर्पिल फिन ट्यूब फिनड ट्यूब और स्टील पाइप लपेटा पूर्ण संपर्क वेल्डिंग है, गर्मी अपव्यय क्षेत्र प्रकाश ट्यूब की 8 गुना से अधिक है,आंतरिक अधिक चिकनी है, आंतरिक जल प्रतिरोध छोटा है।
4. लंबी सेवा जीवन, उच्च यांत्रिक शक्ति फिन और पाइप के साथ संयुक्त, 200Mpa से अधिक की तन्यता शक्ति, सभी पाइप अंदर और बाहर गर्म डुबकी जस्ती उपचार कर रहे हैं।
आवेदन
एचवीएसी और बॉयलर
बिजली संयंत्र
गर्मी वसूली भाप जनरेटर
पेट्रोकेमिकल उद्योग
समुद्री अनुप्रयोग
प्रशीतन अनुप्रयोग
इकोनोमाइज़र
तेल और गैस कूलर
नलसाजी और वातानुकूलन
कंडेनसर और वाष्पीकरण
शेल और ट्यूब हीट एक्सचेंजर
अन्य विभिन्न हीट एक्सचेंजर अनुप्रयोग
