युहोंग होल्डिंग ग्रुप कं, लिमिटेड
 |
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG HOLDING GROUP |
| प्रमाणन: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| मॉडल संख्या: | एसएस फिन ट्यूब |
| न्यूनतम आदेश मात्रा: | 500 किग्रा |
|---|---|
| मूल्य: | Negotiable |
| पैकेजिंग विवरण: | लकड़ी के बॉक्स पैकेज |
| प्रसव के समय: | 7 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी |
| आपूर्ति की क्षमता: | 1000 टी |
| आधार सामग्री: | TP304, TP304L, TP316L, TP317L, TP321, TP310S | फिन सामग्री: | अलू.1100, अलू.1060 |
|---|---|---|---|
| आयुध डिपो: | 20 मिमी आयुध डिपो मिनट से 219 मिमी आयुध डिपो | डब्ल्यूटी: | न्यूनतम 2 मिमी से 16 मिमी तक |
| पैकेज: | प्रति आरेखण | ||
| हाई लाइट: | फिनेड कंडेनसर ट्यूब,पेट्रोलियम इंडस्ट्री एक्सट्रूडेड फिन ट्यूब,TP304 हीट एक्सचेंजर फिनेड ट्यूब |
||

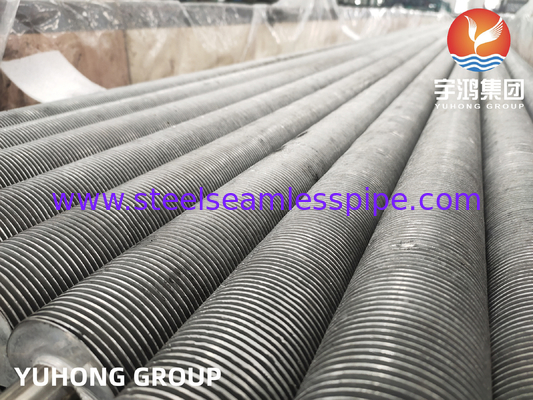

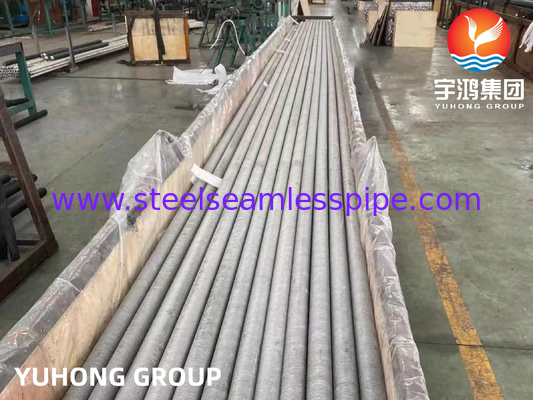

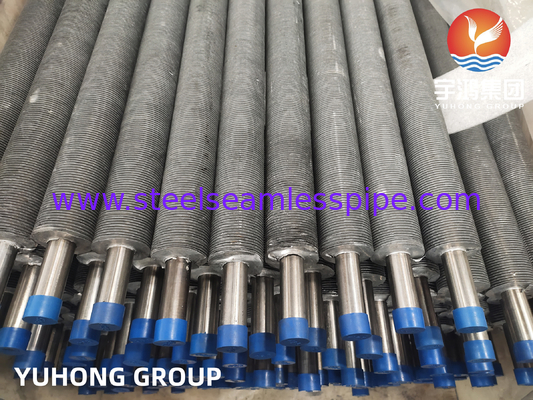

एएसटीएम ए 213 टीपी 304 पेट्रोलियम हीट एक्सचेंजर ट्यूब एयर कूलर कंडेनसर ट्यूब के लिए एक्सट्रूडेड फिन ट्यूब फिन ट्यूब
एचएफडब्ल्यू सॉलिड फिनेड ट्यूब उच्च आवृत्ति वेल्डेड हेलिकल सर्पिल सॉलिड फिनेड ट्यूब के लिए छोटा
हेलिकल फिनेड ट्यूब डिजाइनर को स्वच्छ धुआं गैसों का उपयोग करने वाले पूरे गर्मी एक्सचेंजर के लिए उच्च थर्मल दक्षता और कॉम्पैक्ट डिजाइन समाधान प्रदान करते हैं।हेलिकल फिनेड ट्यूब दोनों ठोस और Serrated प्रकार में निर्मित कर रहे हैं.
हेलिकल सॉलिड फिनड ट्यूबों का निर्माण ट्यूब पर हेलिकल रूप से लपेटकर किया जाता है। एचएफ प्रतिरोध वेल्डिंग आमतौर पर 400 kHz की आवृत्ति का उपयोग करती है।पाइप के चारों ओर पंख और निरंतर वेल्डपंख पट्टी को ट्यूब पर सर्पिल रूप से घुमाया जाता है और सर्पिल जड़ के साथ बेस ट्यूब में उच्च आवृत्ति वाली विद्युत प्रक्रिया से लगातार वेल्डेड किया जाता है।पंख पट्टी तनाव के तहत रखा और साइड के रूप में यह ट्यूब के चारों ओर बनाया जाता है के रूप में सीमित, इस प्रकार यह सुनिश्चित करता है कि पट्टी बेस ट्यूब की सतह के साथ बलपूर्वक संपर्क में है। एक निरंतर वेल्ड को उस बिंदु पर लागू किया जाता है जहां फिन पट्टी पहली बार ट्यूब व्यास के चारों ओर झुकना शुरू करती है,गैस धातु चाप वेल्डिंग प्रक्रिया का उपयोग करके.
किसी दिए गए ट्यूब या पाइप के आकार के लिए, पाइप की लंबाई की इकाई के अनुसार वांछित गर्मी हस्तांतरण सतह क्षेत्र को उपयुक्त फिन ऊंचाई निर्दिष्ट करके प्राप्त किया जा सकता है,पंखुड़ी की मोटाई और/या पंखुड़ियों की संख्या लंबाई के प्रति मीटर.
एचएफडब्ल्यू ठोस फिनड ट्यूब
यह वेल्डेड स्टील फिनड ट्यूब कॉन्फ़िगरेशन व्यावहारिक रूप से किसी भी हीट एक्सचेंजर अनुप्रयोग के लिए इस्तेमाल किया जा सकता है, और विशेष रूप से उच्च तापमान और उच्च दबाव अनुप्रयोगों के लिए उपयुक्त है।इस विन्यास की महत्वपूर्ण विशेषताएं कुशल हैं, तापमान और दबाव की सभी स्थितियों में पंखुड़ी के ट्यूब के लिए प्रभावी बंधन, और उच्च पंखुड़ी पक्ष के तापमान का सामना करने की क्षमता।
एक सतत हेलिकल फिन को उच्च आवृत्ति विद्युत प्रतिरोध वेल्डिंग द्वारा बेस ट्यूब से जोड़ा जाता है ताकि एक कुशल और थर्मल रूप से विश्वसनीय बंधन दिया जा सके।
तकनीकी विवरण/बेस ट्यूब विवरण
ट्यूब व्यासः 20 मिमी ओडी मिन से 219 मिमी ओडी मैक्स।
ट्यूब मोटाईः न्यूनतम 2 मिमी से 16 मिमी तक
ट्यूब सामग्रीः कार्बन स्टील, स्टेनलेस स्टील, मिश्र धातु स्टील, कॉर्टेन स्टील, डुप्लेक्स स्टील, सुपर डुप्लेक्स स्टील, इनकोनेल, हाई क्रोम हाई निकेल एंड इनकोलोय, सीके 20 सामग्री और कुछ अन्य सामग्री।
पंख विवरण
पंखुड़ियों की मोटाईः न्यूनतम 0.8 मिमी से अधिकतम 4 मिमी
पंखुड़ियों की ऊंचाईः न्यूनतम 0.25 ̊ (6.35 मिमी) अधिकतम।1.5 ′′ (38 मिमी)
पंख घनत्वः न्यूनतम 43 पंख प्रति मीटर से अधिकतम 287 पंख प्रति मीटर तक
सामग्रीः कार्बन स्टील, स्टेनलेस स्टील, मिश्र धातु स्टील, कॉर्टेन स्टील, डुप्लेक्स स्टील और इनकोलोय।
त्वरित उद्धरण के लिए, कृपया निम्नलिखित आवश्यकता के साथ भेजें:
टुकड़ों की संख्या,
बेस ट्यूबः व्यास, मोटाई, लंबाई और सामग्री विनिर्देश।
पंखः सामग्री विनिर्देश, प्रकार (ठोस या दागदार), ऊंचाई, मोटाई, अंतर, पंखों की लंबाई और गैर-पंखों वाले अनुभाग। यदि आवश्यक हो तो वेल्ड तैयारी विवरण।
डिलीवरी की अवधि आवश्यक है।
कीवर्डः फिन ट्यूब, फिन ट्यूब, फिन ट्यूब हेलिकल फिन ट्यूब, सॉलिड फिन ट्यूब, सेरेटेड फिन ट्यूब, हेलिकल सेरेटेड फिन ट्यूब, ट्यूब एलेटोस
| *ये सबसे आम फिन/ट्यूब पैटर्न हैं। हमारे पास 20 से अधिक विभिन्न प्लेट फिन और ट्यूब संयोजन हैं। अधिक जानकारी और विकल्पों के लिए मुझसे संपर्क करें। | ||
| हेलिकल फिन सतह (ट्यूब ओडी ️ ट्यूब पर उपलब्ध हेलिकल फिन ऊंचाई) | ||
| 5/8′′ 3/8′′, 1/2′′ और 7/16′′ | 1 ′′ ′′ 3/8′′, 1/2′′, 7/16′′ और 5/8′′ | 1 1/4′′ ′′ 3/8′′, 1/2′′, 7/16′′ और 5/8′′ |
| 15.875 मिमी 9.525 मिमी, 12.7 मिमी और 11.113 मिमी | 25.4 मिमी 9.525 मिमी, 12.7 मिमी, 11.113 मिमी और 15.875 मिमी | 31.75 मिमी 9.525 मिमी, 12.7 मिमी, 11.113 मिमी और 15.875 मिमी |
| ||
