युहोंग होल्डिंग ग्रुप कं, लिमिटेड
 |
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| मॉडल संख्या: | A179+AL1060/1050 |
| न्यूनतम आदेश मात्रा: | 500 किग्रा |
|---|---|
| मूल्य: | Negotiable |
| पैकेजिंग विवरण: | प्लाई-वुड केस / आयरन |
| प्रसव के समय: | 7 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी |
| आपूर्ति की क्षमता: | 1000 टन |
| उत्पाद का नाम: | फिनेड ट्यूब | ट्यूब सामग्री: | कार्बन स्टील, स्टेनलेस स्टील, मिश्र धातु इस्पात, कॉपर आदि ... |
|---|---|---|---|
| फिन सामग्री: | एल्यूमीनियम, कूपर और स्टील | फिन पिच: | 2.1 मिमी (12FPI) मिन |
| ट्यूब की लंबाई: | अनुकूलित | पकाकगे: | प्लाई-वुड केस / आयरन |
| हाई लाइट: | एक्सट्रूडेड हीट एक्सचेंजर फिन ट्यूब,A179 फिनेड ट्यूब,कंडेनसर फिनेड पाइप |
||

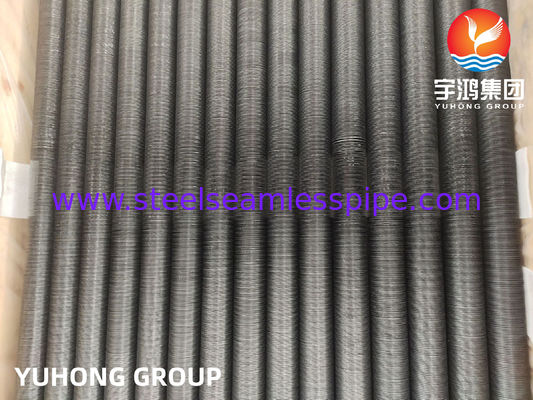

A179 फिनड ट्यूब हीट एक्सचेंजर ट्यूब AL 1060 फिन L प्रकार एक्सट्रूडेड प्रकार एम्बेडेड प्रकार हीट एक्सचेंजर एयर कूलिंग
गर्मी एक्सचेंजर के लिए L प्रकार के फिनेड ट्यूब
एल प्रकार के फिन्डेड ट्यूब एल्यूमीनियम फिन टेप या तांबे फिन टेप से बने फिन्डेड ट्यूब होते हैं जो तनाव के तहत एल आकार के सर्पिल में मुड़े होते हैं और बेस ट्यूब की बाहरी सतह के चारों ओर कसकर लपेटे जाते हैं।यह दो अलग-अलग सामग्रियों के साथ संयुक्त है.
एल प्रकार के फिनेड ट्यूब की फिनाल स्ट्रिप्स में तनाव ट्यूब के चारों ओर लपेटता है, जिससे फिनाल के पैर ट्यूब के खिलाफ जोर से दबते हैं, फिनाल को मजबूती से पकड़ते हैं।
निर्माण प्रक्रिया
पंख पट्टी (आमतौर पर एल्यूमीनियम और तांबा) एक एल आकार में तह और आधार ट्यूब की सतह पर तनाव के तहत घूंघट कर रहे हैं।पंखों के पैर एक दूसरे से जुड़े होते हैं और पंखों की सतह को ढंक लेते हैं.
| कोर ट्यूब सामग्री | |
| कार्बन स्टील ट्यूब | A179, A192, SA210 Gr A1/C, A106 Gr B, A333 Gr3 Gr6 Gr8, A334 Gr3 Gr6 Gr8, 09CrCuSb, DIN 17175 St35.8 St45.8, EN 10216 P195 P235 P265, GB/T3087 Gr10 Gr20, GB/T5310 20G 20MnG, |
| मिश्र धातु स्टील के ट्यूब | A209 T1 T1a,A213 T2 T5 T9 T11 T12 T22 T91,A335 P2 P5 P9 P11 P12 P22 P91,EN 10216-2 13CrMo4-5 10CrMo9-10 15NiCuMoNb5-6-4 |
| स्टेनलेस स्टील के ट्यूब | TP304/304L, TP316/TP316L TP310/310S TP347/TP347H |
| तांबे की ट्यूबें | UNS12200/UNS14200/UNS70600, CuNi70/30, CuNi 90/10 |
| टाइटेनियम ट्यूब | ग्रेड 2 |
| पंख सामग्री | |
| एल्यूमीनियम (Alu.1100, एल्यूमीनियम 1060), तांबा, स्टील | |
एल प्रकार के फिनेड ट्यूब की विशेषताएं
1हीट एक्सचेंजर के लिए एल प्रकार के फिनड ट्यूब के कैलेंडरिंग से गठित ट्रैपेज़ॉइडल सेक्शन हीट फ्लो घनत्व के वितरण के अनुरूप है, ट्यूबों को कसकर जोड़ा गया है,और थर्मल दक्षता उच्च है, जो ट्यूबों और फिनड ट्यूब के बीच के अंतराल के कारण संपर्क गर्मी को समाप्त करता है। प्रतिरोध, फिन स्पेसिंग समान है, और गर्मी हस्तांतरण प्रदर्शन अच्छा है।
2ट्यूब 150°C तक के तापमान का सामना कर सकती है और वायुमंडलीय संक्षारण या थर्मल तनाव का कोई खतरा नहीं है।
3एल-प्रकार की पंख वाली ट्यूब वायुमंडलीय जंग से ट्यूब की दीवार की सुरक्षा के लिए पंख पट्टी और ट्यूब की सतह के बीच संपर्क क्षेत्र प्रदान करती है।
4यह एल-टाइप डिजाइन एलएल, केएल या यहां तक कि जी-एम्बेडेड प्रकारों की तुलना में बहुत अधिक किफायती है।
5अधिकतम संचालन तापमानः 230°C
त्वरित उद्धरण के लिए, plz निम्नलिखित आवश्यकताओं के साथ भेजें
टुकड़ों की संख्या,
बेस ट्यूबः व्यास, मोटाई, लंबाई और सामग्री विनिर्देश।
पंखः सामग्री विनिर्देश, प्रकार (ठोस या दागदार), ऊंचाई, मोटाई, अंतर, पंखों की लंबाई और गैर-पंखों वाले अनुभाग। यदि आवश्यक हो तो वेल्ड तैयारी विवरण।
डिलीवरी की अवधि आवश्यक है।
| * ये सबसे आम फिन/ट्यूब पैटर्न हैं। हमारे पास 20 से अधिक विभिन्न प्लेट फिन और ट्यूब संयोजन हैं। अधिक जानकारी और विकल्पों के लिए मुझसे संपर्क करें। | ||
| हेलिकल फिन सतह (ट्यूब ओडी ️ ट्यूब पर उपलब्ध हेलिकल फिन ऊंचाई) |
||
| 5/8′′ 3/8′′, 1/2′′ और 7/16′′ | 1 ′′ ′′ 3/8′′, 1/2′′, 7/16′′ और 5/8′′ | 1 1/4′′ ′′ 3/8′′, 1/2′′, 7/16′′ और 5/8′′ |
| 15.875 मिमी 9.525 मिमी, 12.7 मिमी और 11.113 मिमी | 25.4 मिमी 9.525 मिमी, 12.7 मिमी, 11.113 मिमी और 15.875 मिमी | 31.75 मिमी 9.525 मिमी, 12.7 मिमी, 11.113 मिमी और 15.875 मिमी |
|
||
उपयोग
L प्रकार की पंख वाली नलीआमतौर पर पेट्रोकेमिकल, बिजली, कागज, तंबाकू, भवन हीटिंग और अन्य उद्योगों के साथ-साथ बिजली संयंत्रों (बिजली, परमाणु,थर्मल और भूतापीय ऊर्जा संयंत्र).
