युहोंग होल्डिंग ग्रुप कं, लिमिटेड
 |
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | API, PED |
| मॉडल संख्या: | A182 F304 थ्रेडोलेट |
| न्यूनतम आदेश मात्रा: | 1 पीसी |
|---|---|
| मूल्य: | Negotiable |
| पैकेजिंग विवरण: | आवश्यकताएँ/लकड़ी के मामले पैकिंग |
| प्रसव के समय: | मात्रा पर निर्भर करता है |
| भुगतान शर्तें: | एल/सी, टी/टी |
| आपूर्ति की क्षमता: | प्रति माह 1000 टन |
| विनिर्देश: | एएसटीएम A182 | श्रेणी: | एफ304/304एल |
|---|---|---|---|
| कक्षा: | 3000,6000,9000 | विनिर्माण मानक: | एमएसएस एसपी-97 |
| प्रकार: | buttweld | आकार: | 1/2 "एनपीएस टू 24" एनपीएस |

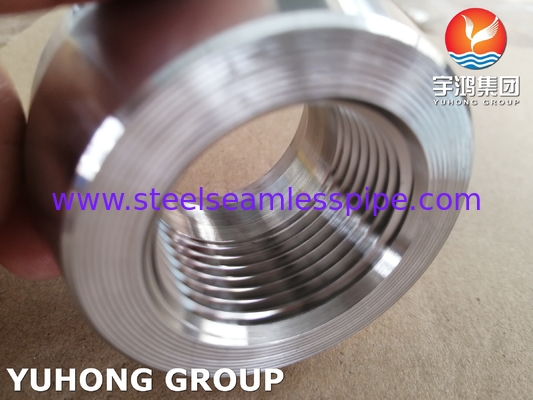

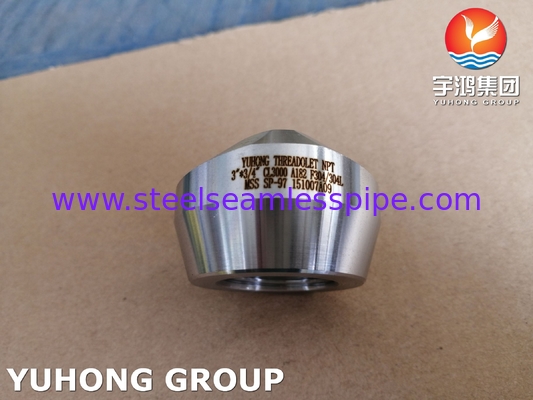

एनपीटी स्टेनलेस स्टील फिटिंग एएसटीएम ए182 एफ304 थ्रेडोलेट एमएसएस एसपी-97
थ्रेडोलेट क्या है?
थ्रेडोलेट बिल्कुल वेल्डोलेट के समान होता है, मुख्य अंतर यह है कि यह एक धागे के माध्यम से शाखा पाइप से जुड़ता है। वेल्डोलेट के संबंध में थ्रेडोलेट का एक और अंतर यह तथ्य है कि इसका उपयोग बहुत कम दबाव और छोटे अनुप्रयोगों में किया जाता है। व्यास.
इस प्रकार के कनेक्शन का धागा आमतौर पर ASME B1.20.1 विनिर्देशों के अनुसार NPT प्रकार का होता है।
थ्रेडोलेट के विनिर्देश:
| आकार | 1/8" - 4" / डीएन6 - डीएन100 |
| दबाव | 3000 पाउंड / 6000 पाउंड |
| विनिर्माण मानक | एमएसएस एसपी-97 |
| कार्बन स्टील | एएसटीएम ए105, 20# |
| कम तापमान वाला स्टील | एएसटीएम ए350 एलएफ2, 16एमएन |
| अलॉय स्टील | एएसटीएम ए182 एफ11/एफ12/एफ5/एफ9/एफ91/एफ92 |
| स्टेनलेस स्टील | एएसटीएम ए182 एफ304/304एल/304एच, 316/316एल, 310एस, 317,347,904एल |
| डुप्लेक्स स्टील | एएसटीएम ए182 एफ51, एफ53, एफ44 |
संदर्भित वजन चार्ट:
| शाखा नाममात्र का आकार | टीएचआरडी आउटलर | ||
| डीएन | एनपीएस | 3000 | 6000 |
| 6 | 1/8 | 0.05 | - |
| 8 | 1/4 | 0.05 | - |
| 10 | 3/8 | 0.09 | - |
| 15 | 1/2 | 0.17 | 0.32 |
| 20 | 3/4 | 0.22 | 0.47 |
| 25 | 1 | 0.43 | 0.65 |
| 32 | 1 ¼ | 0.61 | 0.96 |
| 40 | 1½ | 0.69 | 1.28 |
| 50 | 2 | 1.10 | 2.15 |
| 65 | 2½ | 1.52 | - |
| 80 | 3 | 2.50 | - |
| 100 | 4 | 4.10 | - |
एमएसएस एसपी-97 थ्रेडोलेट आयाम
|
शाखा नाममात्र का आकार |
लंबाई |
फिटिंग का ओडी |
शाखा के अंत में OD |
धागे की लंबाई |
कट होल दीया. |
|||||
|
डीएन |
एनपीएस |
3000 |
6000 |
3000 |
6000 |
3000 |
6000 |
3000 |
6000 |
|
|
6 |
1/8 |
19 |
|
27 |
|
22 |
|
6.7 |
16 |
|
|
8 |
1/4 |
19 |
|
27 |
|
22 |
|
10.2 |
16 |
|
|
10 |
3/8 |
21 |
|
30 |
|
25 |
|
10.4 |
19 |
|
|
15 |
1/2 |
25 |
32 |
38 |
45 |
33 |
42 |
13.6 |
24 |
19 |
|
20 |
3/4 |
27 |
37 |
47 |
52 |
39 |
48 |
13.9 |
30 |
25 |
|
25 |
1 |
33 |
40 |
56 |
63 |
48 |
58 |
17.3 |
36 |
33 |
|
32 |
1 1/4 |
33 |
41 |
66 |
72 |
58 |
67 |
18 |
45 |
38 |
|
40 |
1 1/2 |
35 |
43 |
75 |
83 |
64 |
77 |
18.4 |
51 |
49 |
|
50 |
2 |
38 |
52 |
90 |
104 |
77 |
93 |
19.2 |
65 |
59 |
|
65 |
2 1/2 |
46 |
|
105 |
|
94 |
|
28.9 |
76 |
|
|
80 |
3 |
51 |
|
124 |
|
114 |
|
30.5 |
94 |
|
|
100 |
4 |
57 |
|
154 |
|
140 |
|
33 |
121 |
|
स्टेनलेस स्टील F304 समतुल्य ग्रेड:
| मानक | वर्कस्टॉफ़ एन.आर. | यूएनएस | जिस | बी एस | गोस्ट | AFNOR | एन |
| F304 | 1.4301 | S30400 | एसयूएस 304 | 304एस31 | 08Х18N10 | Z7CN18-09 | X5CrNi18-10 |
F304 की रासायनिक संरचना:
| श्रेणी | सी | एम.एन. | पी | एस | सी | नी | करोड़ | फ़े |
|---|---|---|---|---|---|---|---|---|
| F304 | 0.08 | 2.00 | 0.045 | 0.030 | 1.0 | 8-11 | 18-20 | बाल. |
अनुप्रयोग:
थ्रेडोलेट्स का उपयोग कम दबाव वाली 90-डिग्री पाइप शाखाओं के लिए किया जाता है।
शाखा पाइप को थ्रेडोलेट पर पेंच किया जाता है, जिसे रन पाइप पर वेल्ड किया जाता है।
थ्रेडिंग आम तौर पर एनपीटी प्रकार की होती है और एएसएमई बी1.20.1 विनिर्देश के अनुरूप होती है।
