युहोंग होल्डिंग ग्रुप कं, लिमिटेड
 |
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Yuhong |
| प्रमाणन: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| मॉडल संख्या: | मोनेल 400 जी प्रकार |
| न्यूनतम आदेश मात्रा: | 10 पीसी |
|---|---|
| मूल्य: | Negotiable |

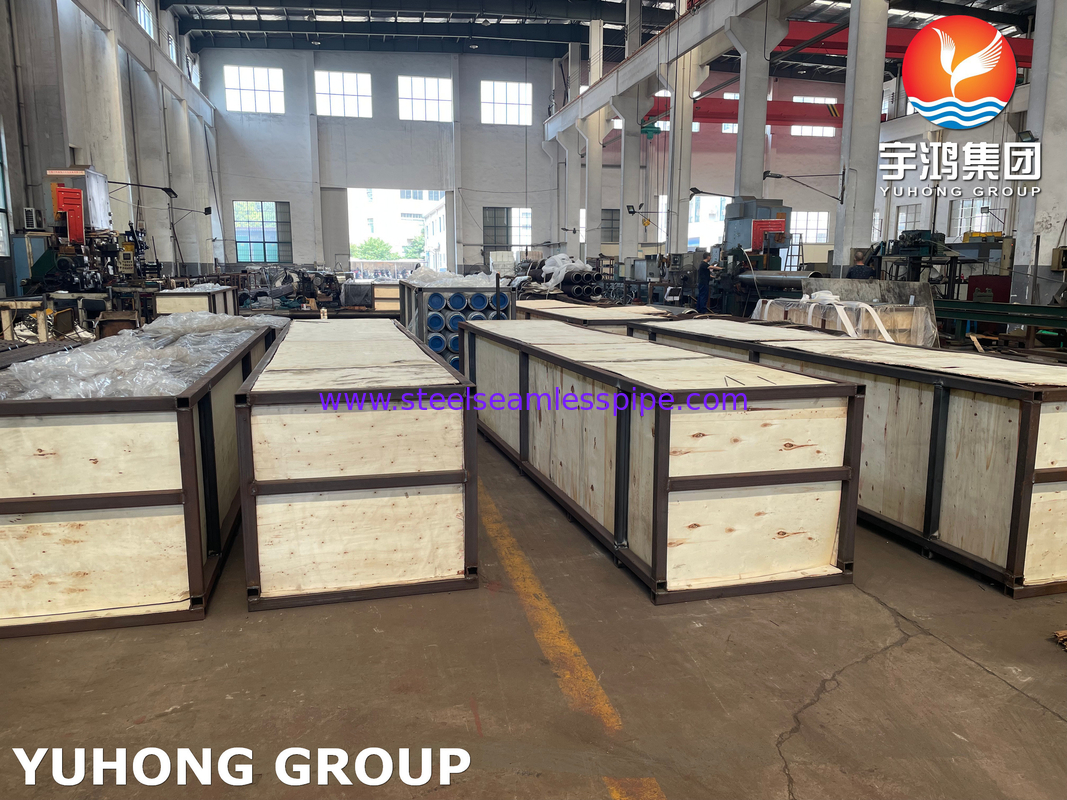

| पैकेजिंग विवरण: | आवश्यकताएँ / प्लाई-वुडन केस / आयरन केस / प्लास्टिक कैप के साथ बंडल |
| प्रसव के समय: | 15-35 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी |
| सामग्री: | मोनल 400 | फिन प्रकार: | जी प्रकार |
|---|---|---|---|
| एनडीटी: | एचटी/ईसीटी | आवेदन: | उष्मा का आदान प्रदान करने वाला |
| हाई लाइट: | हीट एक्सचेंजर फिन ट्यूब,मोनल 400 फिन ट्यूब,20 मिमी जी टाइप फिनेड पाइप |
||
एक फिन ट्यूब एक ट्यूब होती है जिसमें बाहरी सतह के चारों ओर छोटे पंख होते हैं।ये पंख एक फिल्टर के रूप में कार्य करते हैं और ट्यूब के अंदर की सामग्री से बाहरी स्थान या इसके विपरीत गर्मी को स्थानांतरित करने के लिए एक तंत्र हैं।फिन ट्यूब का उपयोग उन अनुप्रयोगों में किया जाता है जिन्हें ट्यूब की दीवार के माध्यम से गर्म द्रव से ठंडे तरल पदार्थ में गर्मी के हस्तांतरण की आवश्यकता होती है।जिस दर पर ऐसा ऊष्मा अंतरण होता है वह तीन कारकों पर निर्भर करता है:
दो तरल पदार्थों के बीच तापमान का अंतर।
प्रत्येक तरल पदार्थ और ट्यूब की दीवार के बीच गर्मी हस्तांतरण गुणांक।
सतह क्षेत्र जिस पर तरल पदार्थ उजागर होता है।
SB 163 N04400 निकेल आधारित ASME SB 163 UNS N04400 पाइप उच्च तापमान पर समुद्री जल और भाप के प्रतिरोधी के लिए जाना जाता है।
जी-टाइप फिनेड ट्यूब विशेषताएं:
जी-टाइप फिनेड ट्यूब में, धातु की पट्टी को खांचे में एम्बेड करके पंख तैयार किए जाते हैं।उत्तरार्द्ध एक बेस ट्यूब पर बनता है।फिन को उस पर रखकर, बैक-फिलिंग की जाती है - जिसके परिणामस्वरूप फिन्स को बेस ट्यूब्स से मजबूती से जोड़ा जाता है।इसलिए, G-Fin Tubes नाम सामने आया है।ऊपर उल्लिखित तीन प्रक्रियाओं को एक साथ किया जाता है।जी-फिन ट्यूबों से अधिकतम गर्मी हस्तांतरण की उम्मीद की जाती है क्योंकि पंख बेस ट्यूब से मजबूती से जुड़े होते हैं।
जी-टाइप फिनेड ट्यूब आमतौर पर उच्च तापमान (लगभग 400 डिग्री सेल्सियस के साथ) अनुप्रयोगों पर काम करते हैं।कॉपर, कार्बन या एल्युमीनियम से बने इन पंखों में वायुमंडलीय जंग के प्रति तुलनात्मक रूप से कम प्रतिरोध होता है।दूसरी ओर, यांत्रिक प्रतिरोध स्वीकार्य है।स्टेनलेसस्टील और कार्बन स्टील फिन सामग्री का भी उपयोग किया जाता है, लेकिन स्टील फिन स्ट्रिप्स का विशेष प्रसंस्करण और टूलींग आवश्यक है।एयर कूलर, रेडिएटर आदि जी-फिन ट्यूब का उपयोग करते हैं।
ट्यूब व्यास: 20 मिमी आयुध डिपो न्यूनतम से 219 मिमी आयुध डिपो मैक्स।
ट्यूब की मोटाई: न्यूनतम 2 मिमी से 16 मिमी तक
ट्यूब सामग्री: कार्बन स्टील, स्टेनलेस स्टील, मिश्र धातु इस्पात, कोर्टेन स्टील, डुप्लेक्स स्टील, सुपर डुप्लेक्स स्टील, इनकोनल, हाई क्रोम हाई निकल और इनकोलॉय, सीके 20 सामग्री और कुछ अन्य सामग्री।
टुकड़ों की संख्या
आधार ट्यूब: व्यास, मोटाई, लंबाई और सामग्री विनिर्देश।
पंख: सामग्री विनिर्देश, प्रकार (ठोस या दाँतेदार), ऊँचाई, मोटाई, रिक्ति, finned लंबाई और unfinned खंड।यदि आवश्यक हो तो वेल्ड प्रस्तुत करने का विवरण।
वितरण अवधि की आवश्यकता है।
मोनेल निकल मिश्र धातुओं के समूह से संबंधित है।यह उनकी रासायनिक संरचना में तांबे और क्रोमियम की उच्च सांद्रता के साथ निर्मित होता है।इन ट्यूबों को संक्षारण तनाव प्रेरित वातावरण में पर्याप्त रूप से डिजाइन किया गया है।वे किसी भी तापमान के तहत आसानी से अलग नहीं होते या विकृत नहीं होते हैं। एसबी 163 N04400ग्रेड बेहतर ताकत और उत्कृष्ट यांत्रिक गुणों के साथ बनाया गया है।उनके पास 550Mpa की न्यूनतम तन्य शक्ति और 240Mpa की न्यूनतम उपज शक्ति है।इस ग्रेड के उत्पादों को आसानी से 40% तक बढ़ाया जा सकता है।
मोनल 400एक निकेल-कॉपर मिश्रधातु है (लगभग 67% Ni - 23% Cu) जो समुद्र के पानी और उच्च तापमान पर भाप के साथ-साथ नमक और कास्टिक घोल के लिए प्रतिरोधी है।मिश्र धातु 400 एक ठोस समाधान मिश्र धातु है जिसे केवल ठंडे काम से कठोर किया जा सकता है।यह निकल मिश्र धातु अच्छा संक्षारण प्रतिरोध, अच्छी वेल्डेबिलिटी और उच्च शक्ति जैसी विशेषताओं को प्रदर्शित करती है।अधिकांश ताजे पानी में तनाव-जंग क्रैकिंग के उत्कृष्ट प्रतिरोध के साथ तेजी से बहने वाले खारे या समुद्री जल में कम संक्षारण दर, और विभिन्न प्रकार की संक्षारक स्थितियों के प्रतिरोध के कारण समुद्री अनुप्रयोगों और अन्य गैर-ऑक्सीडाइजिंग क्लोराइड समाधानों में इसका व्यापक उपयोग हुआ।
| श्रेणी | सी | एम.एन. | सी | एस | घन | फ़े | नी | करोड़ |
| मोनल 400 | 0.30 अधिकतम | 2.00 अधिकतम | 0.50 अधिकतम | 0.24 मैक्स | 28.0-34.0 | 2.50 अधिकतम | 63.00 मि | - |
| तत्व | घनत्व | गलनांक | तन्यता ताकत | उपज शक्ति (0.2% ऑफसेट) | बढ़ाव |
| मोनल 400 | 8.8 ग्राम/सेमी3 | 1350 डिग्री सेल्सियस (2460 डिग्री फारेनहाइट) | साई - 80,000, एमपीए - 550 | साई - 35,000, एमपीए - 240 | 40% |
| गुण | मीट्रिक | शाही |
|---|---|---|
| घनत्व | 8.8 ग्राम/सेमी3 | 0.318 पौंड/in3 |
|
ट्यूब ओडी |
ट्यूब की दीवार की मोटाई (इंच) | |||||||
|---|---|---|---|---|---|---|---|---|
| .028 | .035 | .049 | .065 | .083 | .095 | .109 | .120 | |
| कार्य दबाव (पीएसआईजी) | ||||||||
| 1/8 | 7900 | 10100 | ||||||
| 1/4 | 3700 | 4800 | 7000 | 9500 | ||||
| 5/16 | 3700 | 5400 | 7300 | |||||
| 3/8 | 3100 | 4400 | 6100 | |||||
| 1/2 | 2300 | 3200 | 4400 | |||||
| 3/4 | 2200 | 3000 | 4000 | 4600 | ||||
| 1 | 2200 | 2900 | 3400 | 3900 | 4300 | |||
1. रबड़ के पौधे
2. बिजली संयंत्र
3. पेट्रोलियम उद्योग
4. रासायनिक उद्योग
1. समुद्री इंजीनियरिंग।
2. रासायनिक और हाइड्रोकार्बन प्रसंस्करण उपकरण।
3. गैसोलीन और मीठे पानी के टैंक।
4. कच्चा पेट्रोलियम स्टिल।
5. डी-एरेटिंग हीटर।
6. बॉयलर फीड वॉटर हीटर और अन्य हीट एक्सचेंजर्स।
7. वाल्व, पंप, शाफ्ट, फिटिंग और फास्टनर।
8. औद्योगिक हीट एक्सचेंजर्स।
9. क्लोरीनयुक्त सॉल्वैंट्स।
10. कच्चा तेल आसवन टावर।
