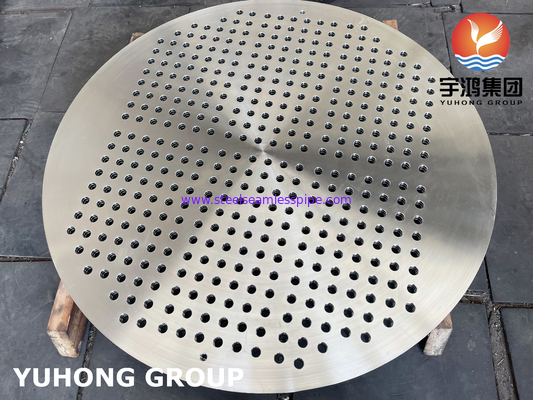

ट्यूबशीट शेल और ट्यूब हीट एक्सचेंजर्स के सबसे महत्वपूर्ण घटकों में से एक हैं।ट्यूब शीट आमतौर पर जाली प्लेट के एक गोल फ्लैट टुकड़े से बनाई जाती हैं, जो एक दूसरे के सापेक्ष एक सटीक स्थान और पैटर्न में ट्यूब के अंत के लिए ड्रिल किए गए छेद के साथ मशीनी होती हैं।ट्यूब के छिद्रों को ड्रिल और रीमेड किया जा सकता है और एक या एक से अधिक खांचे के साथ मशीन बनाया जा सकता है जो ट्यूब के जोड़ की ताकत को बहुत बढ़ाता है।फैब्रिकेशन किसी भी प्रकार की ट्यूब शीट बनाने के लिए हमारी कार्यशालाओं को सीएनसी ड्रिलिंग मशीनों सहित आधुनिक मशीनरी से लैस किया गया है।किसी भी विन्यास में हीट एक्सचेंजर्स के निर्माण के लिए ट्यूब शीट का व्यापक रूप से उपयोग किया जाता है।लेथ मशीनिंग, ड्रिलिंग, रीमिंग, टेपिंग, ग्रूविंग और सरफेस मिलिंग जैसी सभी मशीनिंग गतिविधियों को ग्राहक के चित्र और विशिष्टताओं के अनुसार किया जा सकता है।चूंकि सभी ड्रिलिंग गतिविधियां कंप्यूटर द्वारा प्रोग्राम की गई हैं और अत्याधुनिक सीएनसी मशीनरी द्वारा की जाती हैं, इसलिए मानव द्वारा की गई कोई संभावित गलती नहीं होगी।

ट्यूबशीट विश्लेषण विधि

विश्लेषण के लिए उपयोग करने के लिए मानक प्रदर्शित करता है:

• टेमा - ट्यूबलर एक्सचेंजर मैन्युफैक्चरर्स एसोसिएशन
• ASME - ASME अनुभाग VIII, डिवीजन 1, अनुभाग UHX या ASME अनुभाग VIII, डिवीजन 2, भाग 4
• डिज़ाइन कोड में चयनित विकल्प यह निर्धारित करता है कि सॉफ़्टवेयर डिवीजन 1 या डिवीजन 2 का उपयोग करता है या नहीं।
• पीडी 5500 (ब्रिटिश कोड) - ब्रिटिश प्रेशर वेसल कोड, सेक्शन 3.9, फ्लैट हीट एक्सचेंजर ट्यूबशीट
• एन-13445

एक्सचेंजर प्रकार

हीट एक्सचेंजर के प्रकार का चयन करें।

• यू-ट्यूब में केवल एक ट्यूबशीट होती है।ट्यूब "यू" के रूप में मुड़े हुए हैं।रखरखाव के लिए बंडल को हटाया जा सकता है, लेकिन मोड़ के कारण ट्यूब के अंदर की सफाई करना कठिन होता है।



• हल किया गयाइसमें दो ट्यूबशीट होती हैं जो एक्सचेंजर के प्रत्येक सिरे पर लगी होती हैं और सीधे ट्यूबों द्वारा एक दूसरे से जुड़ी होती हैं।दोनों ट्यूबशीट स्थिर हैं, इसलिए खोल और ट्यूबों के बीच अंतर थर्मल विस्तार विकसित हो सकता है।तापीय वृद्धि को अवशोषित करने के लिए कभी-कभी विस्तार जोड़ की आवश्यकता होती है।विस्तार जोड़ों पर परिमित तत्व विश्लेषण (YUHONG) करने के लिए आपको एक निश्चित प्रकार के ट्यूबशीट एक्सचेंजर का चयन करना होगा।



• चलएक ट्यूबशीट है जो स्थिर (स्थिर) है और एक जो स्थानांतरित करने के लिए स्वतंत्र है।क्योंकि एक ट्यूबशीटतैरता,खोल और ट्यूबों के बीच किसी भी अंतर थर्मल विस्तार को अवशोषित किया जाता है।एक्सचेंजर्स की यह श्रेणी सबसे बहुमुखी और सबसे महंगी भी है।यू-ट्यूब एक्सचेंजर्स की तुलना में ट्यूबों को भी आसानी से साफ किया जा सकता है।
