युहोंग होल्डिंग ग्रुप कं, लिमिटेड
 |
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YuHong |
| प्रमाणन: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| मॉडल संख्या: | टीपी 304 टी 12 |
| न्यूनतम आदेश मात्रा: | 100kgs |
|---|---|
| मूल्य: | Negotiable |
| पैकेजिंग विवरण: | प्लाई-वुडन केस / आयरन केस / बंडल विथ प्लास्टिक कैप |
| प्रसव के समय: | 7 दिन |
| भुगतान शर्तें: | एल / सी, टी / टी |
| आपूर्ति की क्षमता: | ग्राहक की आवश्यकता के अनुसार |
| अंतिम सामग्री: | टी 12 | ट्यूब सामग्री: | TP304, TP304L, TP316L, TP317L, TP321, TP310S |
|---|---|---|---|
| ब्रैंड: | वाईएच, वाईएचएसएस, यूहोंग | आयुध डिपो: | 20 मिमी आयुध डिपो न्यूनतम से 219 मिमी आयुध डिपो मैक्स। |
| हाई लाइट: | एसएमएलएस स्टेनलेस स्टील फिनड ट्यूब,टी 12 फिनड ट्यूब,एचएफडब्ल्यू एक्सट्रूडेड फिन ट्यूब |
||

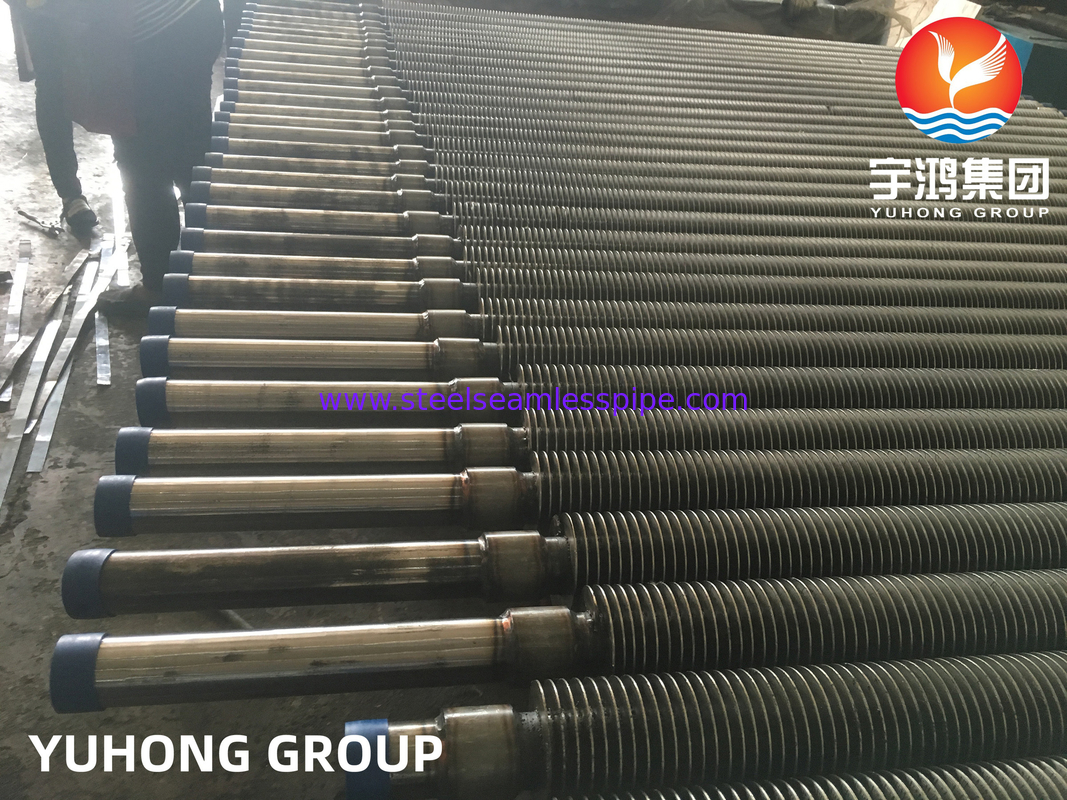

ASME SA 213 TP304 T12 HFW फिनेड ट्यूब SMLS हीट एक्सचेंजर के लिए स्टेनलेस स्टील सामग्री
हाई फ्रीक्वेंसी वेल्डेड हेलिकल स्पाइरल सॉलिड फिनेड ट्यूब के लिए एचएफडब्ल्यू सॉलिड फिनेड ट्यूब शॉर्ट
पेचदार फिनेड ट्यूब डिजाइनर को उच्च तापीय दक्षता और हीट एक्सचेंजर्स की एक पूरी श्रृंखला के लिए कॉम्पैक्ट डिजाइन समाधान प्रदान करते हैं जहां स्वच्छ फ्लू गैसों का उपयोग किया जाता है।पेचदार पंख वाले ट्यूब ठोस और दाँतेदार दोनों प्रकार के होते हैं।
हेलिकल सॉलिड फिनेड ट्यूब ट्यूब पर लगातार फिन स्ट्रिप लपेटकर निर्माता हैं।एचएफ प्रतिरोध वेल्डिंग आमतौर पर 400 kHz की आवृत्ति को नियोजित करता है।ट्यूब के चारों ओर फिन घाव और निरंतर वेल्ड।फिन स्ट्रिप को ट्यूब पर सर्पिल रूप से घायल किया जाता है और सर्पिल रूट के साथ बेस ट्यूब में उच्च आवृत्ति विद्युत प्रक्रिया के साथ लगातार वेल्डेड किया जाता है।फिन स्ट्रिप को तनाव में रखा जाता है और बाद में सीमित कर दिया जाता है क्योंकि यह ट्यूब के चारों ओर बनता है, जिससे यह सुनिश्चित होता है कि स्ट्रिप बेस ट्यूब की सतह के साथ जबरदस्ती संपर्क में है।गैस मेटल आर्क वेल्डिंग प्रक्रिया का उपयोग करते हुए, उस बिंदु पर एक निरंतर वेल्ड लगाया जाता है जहां फिन स्ट्रिप पहले ट्यूब व्यास के चारों ओर झुकना शुरू करती है।
किसी दिए गए ट्यूब या पाइप के आकार के लिए, ट्यूब की प्रति इकाई लंबाई वांछित गर्मी हस्तांतरण सतह क्षेत्र उचित फिन ऊंचाई, फिन मोटाई और / या लंबाई प्रति मीटर पंखों की संख्या निर्दिष्ट करके प्राप्त किया जा सकता है।
एचएफडब्ल्यू सॉलिड फिनेड ट्यूब
यह वेल्डेड स्टील फिनेड ट्यूब कॉन्फ़िगरेशन किसी भी व्यावहारिक रूप से हीट एक्सचेंजर एप्लिकेशन के लिए उपयोग किया जा सकता है, और विशेष रूप से उच्च तापमान और उच्च दबाव अनुप्रयोगों के लिए अनुकूल है।इस कॉन्फ़िगरेशन की महत्वपूर्ण विशेषताएं तापमान और दबाव की सभी स्थितियों के तहत पंख से ट्यूब के कुशल, प्रभावी बंधन और उच्च फिन-साइड तापमान का सामना करने की क्षमता है।
एक कुशल और तापीय रूप से विश्वसनीय बंधन देने के लिए उच्च आवृत्ति विद्युत प्रतिरोध वेल्डिंग द्वारा बेस ट्यूब से एक निरंतर पेचदार पंख जुड़ा हुआ है।
तकनीकी विवरण/बेस ट्यूब विवरण
ट्यूब व्यास: 20 मिमी आयुध डिपो न्यूनतम से 219 मिमी आयुध डिपो मैक्स।
ट्यूब की मोटाई: न्यूनतम 2 मिमी से 16 मिमी तक
ट्यूब सामग्री: कार्बन स्टील, स्टेनलेस स्टील, मिश्र धातु इस्पात, कोर्टेन स्टील, डुप्लेक्स स्टील, सुपर डुप्लेक्स स्टील, इनकोनल, हाई क्रोम हाई निकल और इनकोलॉय, सीके 20 सामग्री और कुछ अन्य सामग्री।
फिन विवरण
फिन्स की मोटाई: मिन।मैक्स के लिए 0.8 मिमी।4 मिमी
पंखों की ऊंचाई: न्यूनतम 0.25" (6.35 मिमी) से अधिकतम 1.5" (38 मिमी)
फिन डेंसिटी: न्यूनतम 43 फिन प्रति मीटर से अधिकतम।287 फिन प्रति मीटर
सामग्री: कार्बन स्टील, स्टेनलेस स्टील, मिश्र धातु इस्पात, कोर्टेन स्टील, डुप्लेक्स स्टील और इंकोलॉय।
एक त्वरित उद्धरण के लिए, कृपया निम्नलिखित आवश्यकता के साथ भेजें:
टुकड़ों की संख्या,
आधार ट्यूब: व्यास, मोटाई, लंबाई और सामग्री विनिर्देश।
पंख: सामग्री विनिर्देश, प्रकार (ठोस या दाँतेदार), ऊँचाई, मोटाई, रिक्ति, finned लंबाई और unfinned खंड।यदि आवश्यक हो तो वेल्ड प्रस्तुत करने का विवरण।
वितरण अवधि की आवश्यकता है।
कीवर्ड्स: फिन ट्यूब्स, फिनेड ट्यूब, फिनेड पाइप हेलिकल फिनेड ट्यूब्स, सॉलिड फिन ट्यूब्स, सीरेटेड फिनेड ट्यूब, हेलिकल सीरेटेड फिनेड ट्यूब्स, टुबोस एलेटैडोस
| *ये सबसे आम फिन/ट्यूब पैटर्न हैं।हमारे पास 20 से अधिक विभिन्न प्लेट फिन और ट्यूब संयोजन हैं।मुझसे संपर्क करेंअधिक जानकारी और विकल्पों के लिए। | ||
| पेचदार फिन सतह (ट्यूब ओडी - ट्यूब पर उपलब्ध हेलीकल फिन ऊंचाई) |
||
| 5/8″ – 3/8″, 1/2″ और 7/16″ | 1″ – 3/8″, 1/2″ , 7/16″ और 5/8″ | 1 1/4″ – 3/8″, 1/2″ , 7/16″ और 5/8″ |
| 15.875 मिमी - 9.525 मिमी, 12.7 मिमी और 11.113 मिमी | 25.4 मिमी - 9.525 मिमी, 12.7 मिमी, 11.113 मिमी और 15.875 मिमी | 31.75 मिमी - 9.525 मिमी, 12.7 मिमी, 11.113 मिमी और 15.875 मिमी |
|
||
