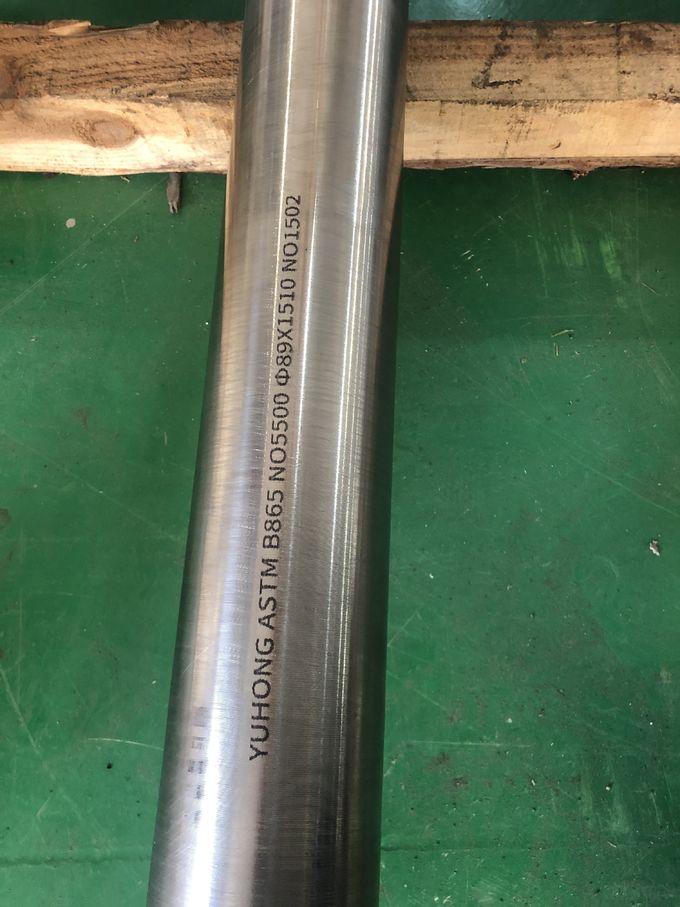

SB865 SB164 Monel मिश्र धातु 400 निकल मिश्र धातु पाइप K500 UNS N04400 / UNS N05500 वृद्ध
मोनेल मिश्र धातु 400
सामान्य व्यापारिक नाम:
मोनेल 400, मिश्र धातु 400;निकेल 400;निकेलवैक 400;निकोरोस 400।
मोनेल मिश्र धातु निकल-तांबा मिश्र धातु 400 (UNS N04400; W.Nr. 2.4360 और 2.4361) एक ठोस-घोल मिश्र धातु है जिसे केवल ठंडे काम से कठोर किया जा सकता है।इसमें व्यापक रूप से उच्च शक्ति और क्रूरता है
तापमान रेंज और कई संक्षारक वातावरण के लिए उत्कृष्ट प्रतिरोध।
मिश्र धातु 400 का व्यापक रूप से कई क्षेत्रों में उपयोग किया जाता है, विशेष रूप से समुद्री और रासायनिक प्रसंस्करण।विशिष्ट आवेदन पत्र
वाल्व और पंप हैं;पंप और प्रोपेलर शाफ्ट;समुद्री जुड़नार और फास्टनरों;विद्युत और इलेक्ट्रॉनिक
अवयव;स्प्रिंग्स;रासायनिक प्रसंस्करण उपकरण;गैसोलीन और ताजे पानी के टैंक;कच्चा पेट्रोलियम
चित्र, प्रक्रिया वाहिकाओं और पाइपिंग;बॉयलर फीड वॉटर हीटर और अन्य हीट एक्सचेंजर्स;और बहरा करना
हीटर।
विशेष विवरण
MONEL मिश्र धातु 400 को UNS N04400 और Werkstoff Nr के रूप में नामित किया गया है।2.4360 और 2.4361।यह एनएसीई में सूचीबद्ध है
तेल और गैस सेवा के लिए MR-01-75।
प्लेट, शीट और स्ट्रिप: - BS3072NA13 (शीट और प्लेट), BS3073NA13 (स्ट्रिप), ASTM B 127, ASME SB
127 (प्लेट, शीट और स्ट्रिप), SAE AMS 4544 (शीट, स्ट्रिप और प्लेट),
DIN 17750 (प्लेट, स्ट्रिप और शीट), QQ-N-281 (प्लेट, शीट, स्ट्रिप, बार, रॉड, वायर और फोर्जिंग)
बार, रॉड, वायर और फोर्जिंग्स - बीएस3075एनए13 (वायर), बीएस3076एनए13 (बार), एएसटीएम बी 164 (रॉड, बार और
वायर), एएसटीएम बी 564 (फोर्जिंग), एएसएमई एसबी 164 (रॉड, बार और वायर), एएसएमई एसबी 564 (फोर्जिंग), एईसीएमए
पीआरईएन 2305 (रिवेट्स के लिए वायर), एसएई एएमएस 4675 (बार्स और फोर्जिंग्स), एसएई एएमएस 4730 (वायर), एसएई एएमएस 4731
(वायर और रिबन), डीआईएन 17752 (रॉड और बार), डीआईएन 17753 (वायर), डीआईएन 17754 (फोर्जिंग), वीडीटीयूवी 263
(शीट, प्लेट, बार और ट्यूबिंग), QQ-N-281 (प्लेट, शीट, स्ट्रिप, बार, रॉड, वायर और फोर्जिंग)
पाइप और ट्यूब - बीएस3074एनए13 (ट्यूब), एएसटीएम बी 163 (कंडेंसर और हीट एक्सचेंजर ट्यूब), एएसटीएम बी 165
(सीमलेस पाइप और ट्यूब), एएसटीएम बी 725 (वेल्डेड पाइप), एएसटीएम बी 730 (वेल्डेड ट्यूब), एएसटीएम बी 751
(वेल्डेड ट्यूब), एएसटीएम बी 775 (वेल्डेड पाइप), एएसटीएम बी 829 (सीमलेस पाइप और ट्यूब), एएसएमई एसबी 163
(कंडेनसर और हीट एक्सचेंजर ट्यूब), एएसएमई एसबी 165 (सीमलेस पाइप और ट्यूब), एएसएमई एसबी 725
(वेल्डेड पाइप), एएसएमई एसबी 730 (वेल्डेड ट्यूब), एएसएमई एसबी 751 (सीमलेस और वेल्डेड ट्यूब), एएसएमई एसबी 775
(सीमलेस और वेल्डेड पाइप), एएसएमई एसबी 829 (सीमलेस पाइप और ट्यूब), एसएई एएमएस 4574 (सीमलेस
ट्यूबिंग), डीआईएन 17751 (पाइप और ट्यूब), वीडीटीयूवी 263 (शीट, प्लेट, बार और ट्यूबिंग),
वेल्डिंग उत्पाद - MONEL फिलर मेटल 60-AWS A5.14/ERNiCu-7;MONEL वेल्डिंग इलेक्ट्रोड 190-AWS
ए5.11/ईएनआईसीयू-7।
अन्य उत्पाद - एएसटीएम बी 366, एएसएमई एसबी 366 (वेल्डेड फिटिंग्स), एसएई एएमएस 7233 (रिवेट्स), डीआईएन 17743
(रासायनिक संरचना)
रासायनिक संरचना
निकल (प्लस कोबाल्ट) ........................................ ........63.0 मि.
कार्बन................................................... ........................0.3 मैक्स।
मैंगनीज ………………………………………। ...................2.0 मैक्स।
लोहा................................................. ......................... 2.5 मैक्स।
सल्फर ................................................ ........................0.024 मैक्स।
सिलिकॉन ................................................ ..........................0.5 मैक्स।
ताँबा ................................................. .....................28.0 - 34.0
मोनल उत्पाद
मोनल पाइप्स
हम उच्च गुणवत्ता वाले मोनल पाइप प्रदान करते हैं जिन्हें आसानी से वेल्डेड और ब्रेज़ किया जा सकता है।पाइप की संरचना खाद्य प्रसंस्करण उद्योग में आवेदन के लिए एकदम सही है।मोनेल पाइप की हमारी श्रृंखला संक्षारक मीडिया, क्षार और उच्च तापमान के खिलाफ उत्कृष्ट प्रतिरोध प्रदान करती है।
विशेष विवरण
प्रकार :
निर्बाध
ईआरडब्ल्यू
गोल और चौकोर में वेल्डेड
श्रेणी :
सीमलेस/ईआरडब्ल्यू/वेल्डेड/फैब्रिकेटेड
ग्रेड :
मोनेल 400 (यूएनएस नंबर एन04400)
मोनेल 500 (यूएनएस संख्या एन05500) |
 |
मोनल ट्यूब
हम संक्षारण और उच्च शक्ति के अंतर्निहित प्रतिरोध के साथ उच्च गुणवत्ता वाले मोनल ट्यूब प्रदान करते हैं।ये ट्यूब समुद्री अनुप्रयोगों और कठोर औद्योगिक वातावरण में उपयोग के लिए एकदम सही हैं।ग्राहकों की आवश्यकताओं के अनुसार मोनेल ट्यूबों की हमारी सीमा विभिन्न बाहरी व्यास में उपलब्ध है।
प्रकार :
निर्बाध
ईआरडब्ल्यू
गोल और चौकोर में वेल्डेड
श्रेणी :
0.6 से 20 मिमी मोटाई में 6.35 मिमी ओडी से 254 मिमी ओडी तक
ग्रेड :
मोनेल 400 (यूएनएस नंबर एन04400)
मोनेल 500 (यूएनएस संख्या एन05500) |
|
मोनल शीट्स, प्लेट्स और कॉइल्स
मोनल शीट्स और प्लेट्स की हमारी श्रृंखला वायुमंडलीय जंग, खारे पानी और विभिन्न एसिड और क्षारीय समाधानों के लिए अत्यधिक प्रतिरोधी है।इन शीटों को विभिन्न उद्योगों में विभिन्न अनुप्रयोगों में पाया जाता है जैसे हीट एक्सचेंजर्स, ब्राइन हीटर, तेल रिफाइनरी क्रूड कॉलम के ऊपरी क्षेत्रों के लिए क्लैडिंग आदि। हम 0.1 मिमी से 150 मिमी तक की मोटाई के साथ विभिन्न आकारों में मोनोल शीट और प्लेट पेश कर सकते हैं।
विशेष विवरण
ग्रेड:
मोनेल 400 (यूएनएस नंबर एन04400)
मोनेल 500 (यूएनएस संख्या एन05500) |
|
मोनल रॉड्स एंड बार्स
हम प्री-कट और कस्टम जाली सहित विभिन्न रूपों में मोनल रॉड प्रदान करते हैं।इन छड़ों के विनिर्देश अंतर्राष्ट्रीय मानकों का अनुपालन करते हैं।मोनल पाइप की हमारी सीमा को विभिन्न मोटाई और आकारों में प्रति आवेदन आवश्यकताओं के अनुसार प्राप्त किया जा सकता है।
विशेष विवरण
ग्रेड :
मोनल 400 (यूएनएस संख्या एन04400),
मोनल 500 (यूएनएस संख्या एन05500) |
|
मोनल फिटिंग
मोनल फिटिंग की हमारी सीमा सबसे गंभीर समुद्री और औद्योगिक संक्षारक वातावरण का सामना कर सकती है।इन फिटिंग्स को सरल हस्त उपकरणों का उपयोग करके आसानी से स्थापित और हटाया जा सकता है।हम विशिष्ट एप्लिकेशन आवश्यकताओं को पूरा करने के लिए विभिन्न प्रकार के डिज़ाइनों में मोनल फिटिंग प्रदान करते हैं।
निर्दिष्टीकरण और रूप:
कोहनी
टीज़
पार करना
कम करने वाली
निकला हुआ किनारा
विशेष पाइप फिटिंग
ड्राइंग और अनुकूलित फिटिंग
ग्रेड:
मोनल 400 (यूएनएस संख्या एन04400),
मोनेल 500 (यूएनएस संख्या एन05500) |
|
मोनल निकला हुआ किनारा
मोनल फिटिंग की हमारी श्रृंखला विविध उद्योगों में अनुप्रयोगों के लिए उपयुक्त है।इन फ्लैंगेस में सही स्थापना के लिए सटीक रूप से ड्रिल किए गए छेद हैं।हम सबसे अधिक प्रतिस्पर्धी कीमतों पर विभिन्न आयामी विशिष्टताओं में मोनेल फ्लैंगेस की पेशकश कर सकते हैं।
विशेष विवरण
ग्रेड:
मोनेल 400 (यूएनएस नंबर एन04400)
मोनेल 500 (यूएनएस संख्या एन05500) |
|
मोनल फास्टनर
हम उच्च गुणवत्ता वाले मोनेल फास्टनरों की पेशकश करते हैं जो ऑटोमोबाइल, भारी-शुल्क वाली मशीनों, जनरेटर, समुद्री उपकरण, पाइपलाइनों आदि की असेंबली में उपयोग करते हैं। इन फास्टनरों का निर्माण राष्ट्रीय और अंतर्राष्ट्रीय मानकों के अनुसार किया जाता है।फास्टनरों की हमारी सीमा 0.1 मिमी, 0.2 मिमी, आदि की अलग-अलग मोटाई में उपलब्ध है।
विशेष विवरण :
ग्रेड :
मोनेल 400 (यूएनएस नंबर एन04400)
मोनेल 500 (यूएनएस संख्या एन05500)
प्रकार:
औद्योगिक बोल्ट:
स्टड बोल्ट, हेक्स हेड बोल्ट, सॉकेट हेक्सागोन हेड स्क्रू एंकर बोल्ट, यू-बोल्ट, जे बोल्ट, मशरूम हेड स्क्वायर नेक बोल्ट, टी-हेड बोल्ट, विंग स्क्रू बोल्ट, आई बोल्ट, आई बोल्ट, फाउंडेशन बोल्ट, स्ट्रक्चरल बोल्ट |
|
औद्योगिक पागल:
हेक्सागोन नट्स, हेक्सागोन कपलिंग नट्स, हेक्सागोन थिन नट्स, स्क्वायर नट्स, हेक्सागोन कैसल नट्स, सेल्फ लॉकिंग नट, हेक्सागोन डोमेड कैप नट्स।
औद्योगिक वाशर:
प्लेन वॉशर, प्लेन बड़े और छोटे वॉशर, स्प्रिंग लॉक वॉशर, स्प्रिंग वॉशर हैवी ड्यूटी, टूथ वॉशर, स्टार वॉशर, टैब वॉशर एक और दो टैब के साथ
औद्योगिक पेंच:
पैन हेड स्लॉटेड स्क्रू, षट्कोण हेड स्क्रू, चीज़ हेड स्लॉटेड स्क्रू, काउंटरसंक हेड स्लॉटेड स्क्रू, काउंटरसंक रेज्ड हेड स्लॉटेड स्क्रू, पैन फिलिप्स हेड स्क्रू, काउंटरसंक फिलिप्स रेज्ड हेड स्क्रू |
|
मोनेल 400
मोनेल 400, निकेलवैक 400, निकोरोस 400
मोनेल 400 एक निकेल-कॉपर मिश्र धातु (लगभग 23% Cu67% Ni ) है जो समुद्र के पानी और उच्च तापमान पर भाप के साथ-साथ नमक और कास्टिक समाधानों के लिए प्रतिरोधी है।मिश्र धातु 400 एक ठोस समाधान मिश्र धातु है जिसे केवल ठंडे काम से कठोर किया जा सकता है।यह निकल मिश्र धातु अच्छी वेल्डेबिलिटी, अच्छा संक्षारण प्रतिरोध और उच्च शक्ति जैसी विशेषताओं को प्रदर्शित करती है।अधिकांश ताजे पानी में तनाव-जंग क्रैकिंग के उत्कृष्ट प्रतिरोध के साथ तेजी से बहने वाले खारे या समुद्री जल में कम संक्षारण दर, और विभिन्न प्रकार की संक्षारक स्थितियों के प्रतिरोध के कारण समुद्री अनुप्रयोगों और अन्य गैर-ऑक्सीडाइजिंग क्लोराइड समाधानों में इसका व्यापक उपयोग हुआ।यह निकल मिश्र धातु विशेष रूप से हाइड्रोफ्लोरिक और हाइड्रोक्लोरिक एसिड के लिए प्रतिरोधी होती है जब वे डी-एरेटेड होते हैं।जैसा कि इसकी उच्च तांबे की सामग्री से उम्मीद की जाती है, मिश्र धातु 400 पर नाइट्रिक एसिड और अमोनिया सिस्टम द्वारा तेजी से हमला किया जाता है।
मोनेल 400 एक निकेल-कॉपर मिश्रधातु है जो केवल ठंडे कार्य द्वारा कठोर होती है।मोनेल 400 में बहने वाले समुद्री जल में कम संक्षारण दर है, इसलिए यह समुद्री अनुप्रयोगों में व्यापक रूप से उपयोग किया जाता है।मोनेल 400 में अधिकांश ताजे पानी में जंग के क्षरण को रोकने के लिए उत्कृष्ट प्रतिरोध भी है।Monel 400 का उपयोग 1000°F तक के तापमान में किया जा सकता है।सबजीरो तापमान पर मिश्र धातु में महान यांत्रिक गुण होते हैं।
| एलॉय 400 का रासायनिक विश्लेषण (UNS N04400) |
| सी |
एम.एन. |
पी |
एस |
सी |
करोड़ |
नी |
एमओ |
घन |
सह |
सीबी+टा |
फ़े |
अन्य |
| .3 मैक्स |
2.0 अधिकतम |
.02 अधिकतम |
.024 मैक्स |
.5 मैक्स |
|
63.0 अधिकतम |
|
28-34 मैक्स |
|
|
2.5 मैक्स |
|
|
मोनेल K500
मोनेल K500 UNS N05500
Monel K500 एक वर्षा-कठोर करने योग्य निकल-तांबा मिश्र धातु है जो कठोरता और अधिक ताकत के अतिरिक्त लाभ के साथ Monel 400 की उत्कृष्ट संक्षारण प्रतिरोध विशेषता को जोड़ती है।ये प्रवर्धित गुण, शक्ति और कठोरता, निकेल-कॉपर बेस में टाइटेनियम और एल्यूमीनियम जोड़कर और वर्षा को प्रभावित करने के लिए उपयोग किए जाने वाले थर्मल प्रसंस्करण द्वारा प्राप्त की जाती है, जिसे आमतौर पर उम्र सख्त या उम्र बढ़ने कहा जाता है।मोनल के-500 में मोनल 400 की तुलना में कुछ वातावरणों में तनाव-जंग क्रैकिंग की ओर अधिक प्रवृत्ति होती है। मोनल के-500 में मोनल 400 की तुलना में लगभग तीन गुना उपज शक्ति और तन्य शक्ति दोगुनी होती है। साथ ही, वर्षा के सख्त होने से पहले ठंडे काम से इसे और मजबूत किया जा सकता है।इस निकेल स्टील मिश्र धातु की ताकत 1200F तक बनी रहती है, लेकिन 400 ° F के तापमान तक नमनीय और सख्त रहती है।इसकी पिघलने की सीमा 2400-2460 ° F है।
मोनल K-500 का संक्षारण प्रतिरोध काफी हद तक मिश्र धातु 400 के बराबर है, सिवाय इसके कि जब उम्र-कठोर स्थिति में निकल मोनल K-500 में कुछ वातावरणों में तनाव-जंग टूटने की प्रवृत्ति अधिक होती है।Monel K-500 को खट्टा-गैस पर्यावरण के लिए प्रतिरोधी पाया गया है।उच्च-वेग वाले शुष्क जल और उच्च शक्ति में बहुत कम संक्षारण दर का संयोजन समुद्री सेवा में केन्द्रापसारक पंपों के शाफ्ट के लिए विशेष रूप से उपयुक्त मोनेल K-500 बनाता है।स्थिर या धीमी गति से चलने वाले समुद्र के पानी में, पिटिंग के बाद दूषण हो सकता है लेकिन यह पिटिंग काफी तेज प्रारंभिक हमले के बाद धीमा हो जाता है।
Monel K-500, Monel 400 के समान संक्षारण प्रतिरोध और विशेषताओं के साथ एक निकल-तांबा मिश्र धातु है। अतिरिक्त एल्यूमीनियम और टाइटेनियम के परिणामस्वरूप, Monel K-500 में 400 की तुलना में अधिक ताकत और कठोरता है।आयु-कठोर स्थिति में, कुछ वातावरणों में तनाव-जंग क्रैकिंग की ओर इसकी प्रवृत्ति अधिक होती है।
| Monel K500 का रासायनिक विश्लेषण (UNS N05500) |
| सी |
एम.एन. |
पी |
एस |
सी |
करोड़ |
नी |
एमओ |
घन |
सह |
सीबी+टा |
अल |
फ़े |
अन्य |
| .25 मैक्स |
1.5 मैक्स |
|
.01 अधिकतम |
.5 मैक्स |
|
63.0 मिनट |
|
27-33 मैक्स |
|
|
2.30- 3.15 |
2.0 अधिकतम
|
|
|
