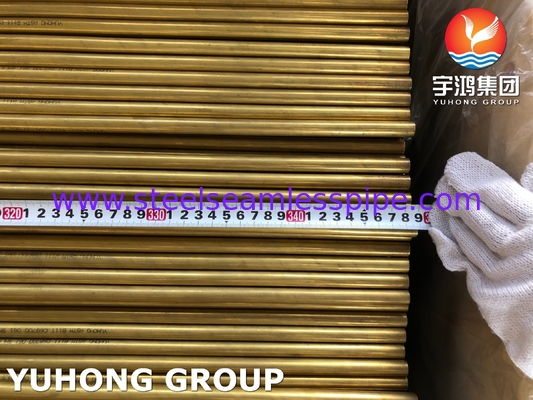

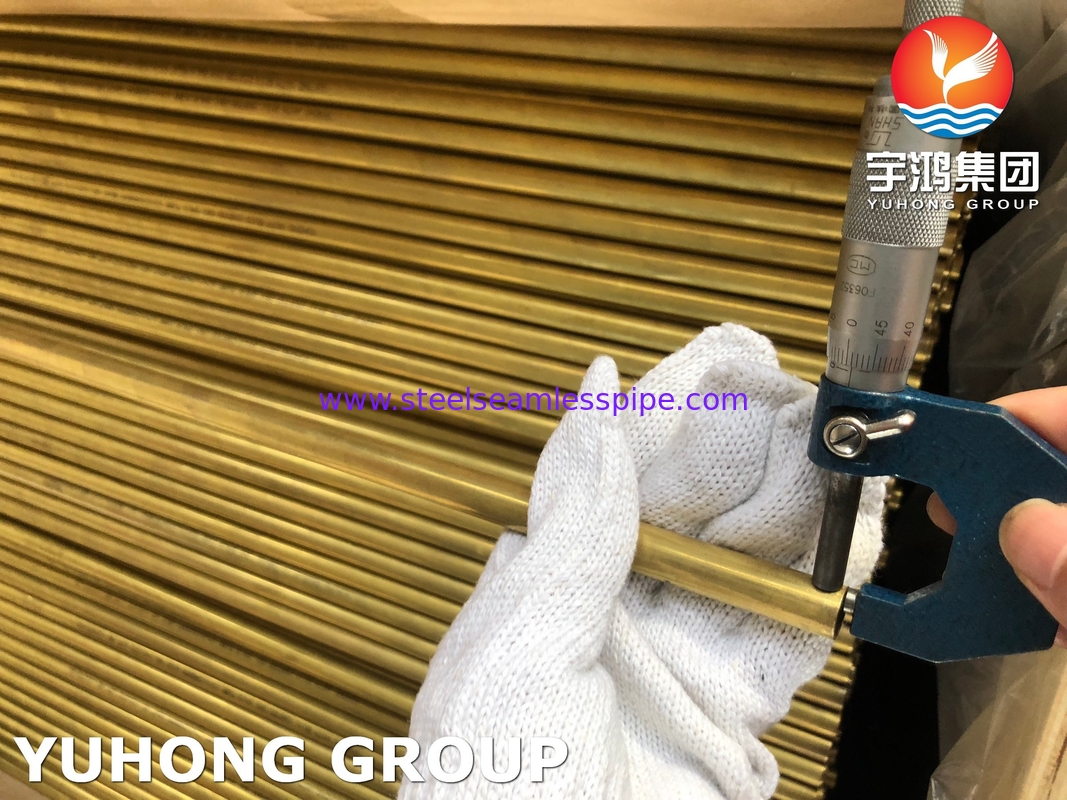

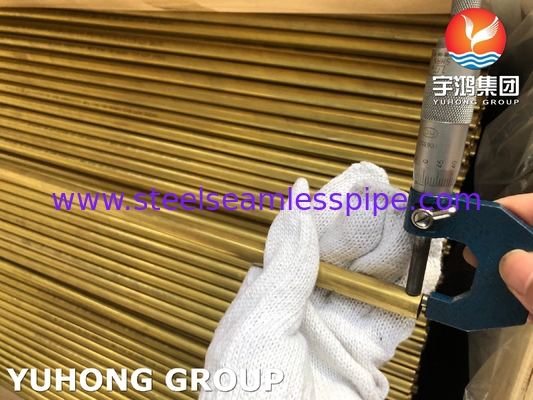

सैमलेस ब्रस ट्यूब एएसटीएम बी 111 सामग्री सी 44300 25.4 एमएम * 1.245 एमएम * 12995 एमएम कंडेनसर के लिए

सैमलेस ब्रस ट्यूब एएसटीएम बी 111 सामग्री सी 44300 25.4 एमएम * 1.245 एमएम * 12995 एमएम कंडेनसर के लिए

    • SEAMLESS BRASS TUBE ASTM B111 MATERIAL C44300 25.4MM*1.245MM*12995MM FOR CONDENSOR
    • SEAMLESS BRASS TUBE ASTM B111 MATERIAL C44300 25.4MM*1.245MM*12995MM FOR CONDENSOR
    • SEAMLESS BRASS TUBE ASTM B111 MATERIAL C44300 25.4MM*1.245MM*12995MM FOR CONDENSOR
    • SEAMLESS BRASS TUBE ASTM B111 MATERIAL C44300 25.4MM*1.245MM*12995MM FOR CONDENSOR
    • SEAMLESS BRASS TUBE ASTM B111 MATERIAL C44300 25.4MM*1.245MM*12995MM FOR CONDENSOR
  • SEAMLESS BRASS TUBE ASTM B111 MATERIAL C44300 25.4MM*1.245MM*12995MM FOR CONDENSOR

    उत्पाद विवरण:

    उत्पत्ति के प्लेस: चीन
    ब्रांड नाम: YH,YHSS,YUHONG SPECIAL STEEL
    प्रमाणन: ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008
    मॉडल संख्या: सी 44300, सी 68700, सी 70600, सी 71500

    भुगतान & नौवहन नियमों:

    न्यूनतम आदेश मात्रा: 1 टन
    मूल्य: Negotiable
    पैकेजिंग विवरण: लकड़ी के बक्से पैकेज
    प्रसव के समय: 15-20 दिन
    भुगतान शर्तें: एल/सी, टी/टी
    आपूर्ति की क्षमता: ग्राहक के अनुरोध के अनुसार
    अब से संपर्क करें
    विस्तृत उत्पाद विवरण
    मानक: ASTM B111, ASTM B88, ASTM B288, ASTM B688 सामग्री: C44300, C68700, C70600, C71500
    उत्पादों के प्रकार: सीमलेस ट्यूब, वेल्डेड ट्यूब, तांबे की फिटिंग, तांबे फिन ट्यूब टीपीआई: बी.वी., एसजीएस, IEI, MOODY, ....
    पैकेज: प्लाई-लकड़ी के मामले / लोहे के मामले /

    सीमेंस के लिए सीमलेस ब्रश ट्यूब एएसटीएम B111 सामग्री C44300 25.4MM * 1.245MM * 12995MM

    NOS ENCANTARíA APOYARLES EN LENGUA ESPA YOLA Y INGLESA SI TIENE CUALQUIER REQUERIMIENTO RELATIVO!

    एएसटीएम बी- 111-89 ए / एएसएमई एसबी-111-89 ए

    COPPER और COPPER ALLOY SEAMLESS CONDENSER TUBES और FERRULE

    1 विस्तार


    1.1 इस विनिर्देशन में सतह कंडेनसर, बाष्पीकरण, और हीट एक्सचेंजर्स में उपयोग के लिए कॉपर और विभिन्न कॉपर मिश्र धातुओं के सीमलेस ट्यूब और विभिन्न कॉपर मिश्र धातु में 31/8 इंच, समावेशी शामिल हैं। इस आवेदन के लिए ट्यूब आम तौर पर निम्नलिखित कॉपर्स या तांबे मिश्र धातुओं से बनाए जाते हैं:

    कॉपर या कॉपर मिश्र धातु पिछला उपयोग धातु का प्रकार
    यूएनएस नं Designaation
    C10200 का अवशिष्ट deoxidants के बिना ऑक्सीजन मुक्त
    C12000 डीएलपी फॉस्फोरिक्स, कम अवशिष्ट फॉस्फोरस
    C12200 DHP फॉस्फोरस, उच्च अवशिष्ट फॉस्फोरस
    C14200 डीपीए स्फुरित, आर्सेनिक
    C19200 - स्फुरित, 1% लोहा
    C23000 - लाल पीतल
    C28000 - मुंतज़ धातु
    C44300 - एडमिरल्टी धातु, बी, सी और डी
    C44400 - -
    C44500 - -
    C60800 - एल्यूमीनियम कांस्य
    C68700 - एल्युमिनियम ब्रास, बी
    C70400 - 95-5 कॉपर-निकेल
    C70600 - 90-10 कॉपर-निकेल
    C71000 - 80-20 कॉपर-निकेल
    C71500 - 70-30 कॉपर-निकेल
    C71640 - कॉपर-निकेल-लौह मैंगनीज
    C72200 - -



    1.2 चेतावनी - उपयोग और निपटान में बुध एक निश्चित स्वास्थ्य खतरा है (देखें 12.1)

    कॉपर मिश्र धातु UNS No. कॉपर प्लस नामांकित तत्व% मि।
    C60800 99.5
    C70400 99.5
    C70600 99.5
    C71000 99.5
    C71500 99.5
    C71640 99.5
    C72200 99.8


    तांबे की मिश्र धातुओं के लिए जिसमें ज़ीनिक को शेष के रूप में निर्दिष्ट किया गया है। अंतर के रूप में या तो तांबा या जस्ता लिया जा सकता है

    विश्लेषण किए गए सभी तत्वों के योग और 100% के बीच



    टेबल 1 रासायनिक आवश्यकताएँ

    रचना,%
    कॉपर या कॉपर मिश्र धातु UNS No. CopperA टिन अल्युमीनियम निकल, incl कोबाल्ट लीड, अधिकतम लोहा जस्ता Managnese हरताल सुरमा फास्फोरस Chro
    mium
    अन्य नामित तत्व
    C10200 99.95 मि - - - - - - - - - - - -
    C12000 99.90 मि - - - - - - - - - .004-.012 - -
    C12200 99.9 मि - - - - - - - - - .015-.040 - -
    C14200 99.40 मि - - - - - - - 0.15-0.50 - .015-.040 - -
    C19200 98.7 मि - - - - 0.8-1.2 - - 0.15-0.50 - 0.01-0.04 - -
    C23000 84.0-86.0 - - - 0.05 0.05 अधिकतम remalnder - - - - - -
    C28000 59.0-63.0 - - - 0.30 ०.० अधिकतम शेष - - - - - -
    C44300 70.0-73.0 0.9-1.2 - - 0.07 अधिकतम 0.06 शेष - 0.02-0.06 - - - -
    C44400 70.0-73.0 0.9-1.2 - - 0.07 अधिकतम 0.06 शेष - - 0.02-0.10 - - -
    C44500 70.0-73.0 0.9-1.2 - - 0.07 अधिकतम 0.06 शेष - - - 0.02-0.10 - -
    C60800 शेष - 5.0-6.5 - 0.10 अधिकतम 0.10 - - 0.02-0.35 - - - -
    C68700 76.0-79.0 - 1.8-2.5 - 0.07 अधिकतम 0.06 शेष - 0.02-0.10 - - - -
    C70400 शेष - 4.8-6.2 0.05 1.3-1.7 1.0max 0.30-0.8 - - - - -
    C70600 शेष - 9.0-11.0 0.05 बी 1.0-1.8 1.0max B 1.0max - - बी - बी
    C71000 शेष - 19.0-23.0 0.05 बी 0.50-1.0 1.0max B 1.0max - - बी - बी
    C71500 शेष - 29.0-33.0 0.05 बी 0.40-1.0 1.0max B 1.0max - - बी - बी
    C71640 शेष - 29.0-32.0 0.05 बी 1.7-2.3 1.0max B 1.5-2.5 - - बी - बी
    C72200 शेष - 15.0-18.0 0.05 बी 0.50-1.0 1.0max B 1.0max - - बी 0.30
    -0.70
    बी



    एक तांबा (चांदी सहित),
    जब उत्पाद बाद के वेल्डिंग अनुप्रयोगों के लिए है, और इसलिए खरीदार द्वारा निर्दिष्ट किया गया है, तो जस्ता 0.50% अधिकतम होगा।
    सीसा 0.02% अधिकतम, फास्फोरस 0.02% अधिकतम, सल्फर 0.02% अधिकतम, और कार्बन 0.05% अधिकतम।
    जब तालिका 1 के सभी तत्वों का विश्लेषण किया जाता है, तो उनका योग निम्नलिखित तालिका में दिखाया जाएगा।

    कॉपर मिश्र धातु UNS No. कॉपर प्लस नामित तत्व।% मि
    C23000 99.8
    C28000 99.7
    C44300 99.6
    C44400 99.6
    C44500 99.6
    C68700 99.5




    टेबल 2 तन्यता आवश्यकताएँ

    कॉपर या कॉपर मिश्र धातु UNS No. टेम्पररी पदनाम तन्य शक्ति मिनि केसी यील्ड ताकत बी मिन केसी 2 में वृद्धि, न्यूनतम%
    मानक भूतपूर्व
    C10200, C12000, C12200, C14200 H55 प्रकाश खींचा 36 30 ...
    C10200, C12000, C12200, C14200 H80 कड़ी मेहनत से तैयार की गई 45 40 ...
    C19200 061 annealed 38 12 ...
    C23000 061 annealed 40 12 ...
    C28000 061 annealed 50 20 ...
    C44300, C44400, C44500 061 annealed 45 15 ...
    C60800 061 annealed 50 19 ...
    C68700 061 annealed 50 18 ...
    C70400 061 annealed 38 12 ...
    C70400 H55 प्रकाश खींचा 40 30 ...
    C70600 061 annealed 40 15 ...
    C70600 H55 प्रकाश खींचा 45 35 ...
    C71000 061 annealed 45 16 ...
    C71500 061 annealed 52 18 ...
    C71500 - - - - -
    दीवार की मोटाई 0.048 में, incl HR50 खींचा, तनाव से राहत मिली 72 50 12
    दीवार की मोटाई 0.048 से अधिक है। HR50 खींचा, तनाव से राहत मिली 72 50 15
    C71640 061 annealed 63 25 ...
    C71640 HR50 खींचा, तनाव से राहत मिली 81 58 ...
    C72200 061 annealed 45 16 ...
    C72200 H55 प्रकाश खींचा 50 30 ...




    टेबल 3 विस्तार आवश्यकताएँ

    टेम्पररी डिज़ाइन अनुपात कॉपर या कॉपर मिश्र धातु UNS No. मूल बाहरी व्यास के प्रतिशत में Tbue के बाहर व्यास का विस्तार
    मानक भूतपूर्व
    061









    annealed









    C19200 30
    C23000 20
    C28000 15
    C44300, C44400, C44500 20
    C60800 20
    C68700 20
    C70400 30
    C70600 30
    C71000 30
    C71500 30
    C71640 30
    C72200 30
    H55

    प्रकाश खींचा

    C10200, C12000, C12200 20
    C14200 20
    C70400 20
    C70600 20
    C72200 20
    HR50 खींचा, तनाव से राहत मिली C71500 20
    मुश्किल से तैयार, अंत की घोषणा की C10200, C12000, C14200 30




    टेबल 4 NOTCH DEPTH

    ट्यूब दीवार की मोटाई, में। ट्यूब के बाहर व्यास, में।
    Overto ¾ से अधिक, incl Over से 1 ¼ से अधिक, incl 1 Over से 3¼ से अधिक, incl।
    0.017-0.032 से अधिक है 0.005 0.006 0.007
    0.032-0.049, incl 0.006 0.006 0.0075
    0.049-0.083, incl 0.007 0.0075 0.008
    0.083-0.109, incl 0.0075 0.0085 0.0095
    0.109-0.120, इंकलाब 0.009 0.009 0.011




    5 होल्स की 5 छेदों की तालिका

    ट्यूब के बाहर व्यास, में। व्यास के व्यास, में। ड्रिल नं।
    ¾-¾, incl 0.025 72
    ओवर,-1, incl 0.031 68
    1-1 inc से अधिक, incl 0.036 64
    1 Over-1¼ से अधिक, incl 0.042 58
    1 Over-1½ से अधिक, incl 0.0046 56
    1 Over-2 से अधिक, incl 0.052 55



    हाइड्रोस्टैटिक टेस्ट - प्रत्येक ट्यूब खड़ा होगा, रिसाव के सबूत दिखाए बिना, एक आंतरिक हाइड्रोस्टेटिक दबाव
    7000 psi के फाइबर तनाव के लिए सामग्री के अधीन करने के लिए पर्याप्त है, पतली खोखले के लिए निम्नलिखित समीकरण द्वारा निर्धारित किया गया है
    तनाव के तहत सिलेंडर। जब तक कि निर्दिष्ट न हो, तब तक ट्यूब को 1000psi से अधिक के hudrostatic दबाव पर परीक्षण नहीं किया जाना चाहिए।

    P = 2St / (D-0.8t) जहां:
    पी = हाइड्रोस्टेटिक दबाव, साइग।
    टी = ट्यूब की दीवार की मोटाई, में।
    ट्यूब के बाहर डी =। में और
    एस = सामग्री का स्वीकार्य तनाव, साई।


    टेबल 6 डायमीटर के उपकरण

    व्यास के बाहर, में दीवार की मोटाई, में।
    स्की
    0.022
    0.025
    0.028
    0.032 0.035 0.042 0.049 और ओवर
    व्यास सहिष्णुता, प्लस और माइनस, इन।
    0.500 तक, incl 0.003 0.0025 0.0025 0.0025 0.0025
    0.500-0.740 से अधिक, incl 0.0040 0.004 0.004 0.0035 0.003
    0.500-7.40 से अधिक, incl 0.0060 0.006 0.005 0.0045 0.004
    0.740-1.000 से अधिक, incl ... 0.009 0.008 0.006 0.045
    1.250-1.375 से अधिक, incl ... ... ... 0.008 0.005
    1.375-2.000 से अधिक, incl ... ... ... ... 0.006


    इस स्तंभ में एक सहिष्णुता केवल तैयार और खींचे गए टेंपररों पर लागू होती है।
    निर्माता और क्रेता के बीच सहमति वाले टेंपरों के लिए सहूलियत पर सहमति होगी।



    टेबल 7 दीवारें की ओर झुकाव, प्लस और माइनस इन।

    वॉल थिकनेस, इन। व्यास के बाहर, में।
    से ⅝ तक, incl Over से 1,, से अधिक 1 से 2 से अधिक, incl
    0.020, incl 0.032 तक 0.003 0.003 ...
    0.032, incl से 0.035 0.003 0.003 0.004
    0.035, incl से 0.058 0.004 0.0045 0.0045
    0.058, incl से 0.083 0.0045 0.005 0.005
    0.083, incl से 0.120 0.005 0.0065 0.0065
    0.120, 0.134 के लिए झुकाव 0.007 0.007 0.0075




    टेबल 8 लंबाई वाले शौचालय

    निर्दिष्ट लंबाई, फीट सहिष्णुता, सभी प्लस, में।
    15 तक 3/32
    15-20 से अधिक, incl 1/8
    20-30 से अधिक, incl 5/32
    30-60 से अधिक, incl 3/8
    60-100 से अधिक, एक ए 1/2



    100 फीट से अधिक लंबाई वाली एक कंडेंसर ट्यूब वर्तमान मांग में नहीं है। लंबाई के लिए सहिष्णुता मूल्यों को विकसित किया जाएगा
    जैसा कि अनुभव तय करता है। रिज़ॉर्ट की दीवार मोटाई में लंबाई के लिए सहिष्णुता मूल्य, incl। 0.032 पर सहमति व्यक्त की जाएगी
    निर्माता या आपूर्तिकर्ता और क्रेता के बीच।

    ट्यूब। व्यास के बाहर, में सहनशीलता
    तक, incl में भाग्यशाली।
    ओवर ⅝ 0.016 in./in। व्यास का




    असहमति के मामले में, इस विनिर्देश में शामिल गुण और रासायनिक रचनाएँ,
    निम्नलिखित एएसटीएम विधियों के अनुसार निर्धारित किया जाना चाहिए:

    परीक्षा एएसटीएम पदनाम
    रासायनिक विश्लेषण बी 170 , ई 53, ई 54, ई 62, ई 75, ई 478
    अनाज का आकार E112
    विस्तार (पिन परीक्षण) B153
    मर्क्यूरियस नाइट्रेट B154
    तनाव E8
    ग़ैर विध्वंसक जांच E243



    स्पेसिफिकेशन B170 का एक संदर्भ एनेक्स में सुझाए गए रासायनिक तरीकों से है।
    जब ई -1 समिति ने तांबे में निम्न-स्तर की अशुद्धता को परखने के लिए तरीकों का परीक्षण और प्रकाशन किया है।
    विशिष्टता बी 170 एनेक्स को समाप्त कर दिया जाएगा।

    appendixes (गैर-सूचनात्मक सूचना)

    एक्स 1। COPPER और COPPER ALLOYS की घनत्व

    X1.1 इस विनिर्देश द्वारा कवर मिश्र धातुओं के घनत्व तालिका X1.1 में दिए गए हैं।

    टेबल X1.1 घनत्व

    कॉपर या कॉपर मिश्र धातु UNS No. घनत्व, lb.in। 3
    C10100, C10200, C10300, C10800, C12000, C12200, C14200 0.323
    C19200 0.320
    C23000 0.316
    C28000 0.303
    C44300, C44400, C44500 0.308
    C60800 0.295
    C61300, C61400 0.285
    C68700 0.301
    C70400 0.323
    C70600 0.323
    C71000 0.323
    C71500 0.323
    C71640 0.323
    C72200 0.323
    एएसटीएम बी- 111-89 ए / एएसएमई एसबी-111-89 ए

    COPPER और COPPER ALLOY SEAMLESS CONDENSER TUBES और FERRULE

    1 विस्तार


    1.1 इस विनिर्देशन में सतह कंडेनसर, बाष्पीकरण, और हीट एक्सचेंजर्स में उपयोग के लिए कॉपर और विभिन्न कॉपर मिश्र धातुओं के सीमलेस ट्यूब और विभिन्न कॉपर मिश्र धातु में 31/8 इंच, समावेशी शामिल हैं। इस आवेदन के लिए ट्यूब आम तौर पर निम्नलिखित कॉपर्स या तांबे मिश्र धातुओं से बनाए जाते हैं:

    कॉपर या कॉपर मिश्र धातु पिछला उपयोग धातु का प्रकार
    यूएनएस नं Designaation
    C10200 का अवशिष्ट deoxidants के बिना ऑक्सीजन मुक्त
    C12000 डीएलपी फॉस्फोरिक्स, कम अवशिष्ट फॉस्फोरस
    C12200 DHP फॉस्फोरस, उच्च अवशिष्ट फॉस्फोरस
    C14200 डीपीए स्फुरित, आर्सेनिक
    C19200 - स्फुरित, 1% लोहा
    C23000 - लाल पीतल
    C28000 - मुंतज़ धातु
    C44300 - एडमिरल्टी धातु, बी, सी और डी
    C44400 - -
    C44500 - -
    C60800 - एल्यूमीनियम कांस्य
    C68700 - एल्युमिनियम ब्रास, बी
    C70400 - 95-5 कॉपर-निकेल
    C70600 - 90-10 कॉपर-निकेल
    C71000 - 80-20 कॉपर-निकेल
    C71500 - 70-30 कॉपर-निकेल
    C71640 - कॉपर-निकेल-लौह मैंगनीज
    C72200 - -



    1.2 चेतावनी - उपयोग और निपटान में बुध एक निश्चित स्वास्थ्य खतरा है (देखें 12.1)

    कॉपर मिश्र धातु UNS No. कॉपर प्लस नामांकित तत्व% मि।
    C60800 99.5
    C70400 99.5
    C70600 99.5
    C71000 99.5
    C71500 99.5
    C71640 99.5
    C72200 99.8


    तांबे की मिश्र धातुओं के लिए जिसमें ज़ीनिक को शेष के रूप में निर्दिष्ट किया गया है। अंतर के रूप में या तो तांबा या जस्ता लिया जा सकता है

    विश्लेषण किए गए सभी तत्वों के योग और 100% के बीच



    टेबल 1 रासायनिक आवश्यकताएँ

    रचना,%
    कॉपर या कॉपर मिश्र धातु UNS No. CopperA टिन अल्युमीनियम निकल, incl कोबाल्ट लीड, अधिकतम लोहा जस्ता Managnese हरताल सुरमा फास्फोरस Chro
    mium
    अन्य नामित तत्व
    C10200 99.95 मि - - - - - - - - - - - -
    C12000 99.90 मि - - - - - - - - - .004-.012 - -
    C12200 99.9 मि - - - - - - - - - .015-.040 - -
    C14200 99.40 मि - - - - - - - 0.15-0.50 - .015-.040 - -
    C19200 98.7 मि - - - - 0.8-1.2 - - 0.15-0.50 - 0.01-0.04 - -
    C23000 84.0-86.0 - - - 0.05 0.05 अधिकतम remalnder - - - - - -
    C28000 59.0-63.0 - - - 0.30 ०.० अधिकतम शेष - - - - - -
    C44300 70.0-73.0 0.9-1.2 - - 0.07 अधिकतम 0.06 शेष - 0.02-0.06 - - - -
    C44400 70.0-73.0 0.9-1.2 - - 0.07 अधिकतम 0.06 शेष - - 0.02-0.10 - - -
    C44500 70.0-73.0 0.9-1.2 - - 0.07 अधिकतम 0.06 शेष - - - 0.02-0.10 - -
    C60800 शेष - 5.0-6.5 - 0.10 अधिकतम 0.10 - - 0.02-0.35 - - - -
    C68700 76.0-79.0 - 1.8-2.5 - 0.07 अधिकतम 0.06 शेष - 0.02-0.10 - - - -
    C70400 शेष - 4.8-6.2 0.05 1.3-1.7 1.0max 0.30-0.8 - - - - -
    C70600 शेष - 9.0-11.0 0.05 बी 1.0-1.8 1.0max B 1.0max - - बी - बी
    C71000 शेष - 19.0-23.0 0.05 बी 0.50-1.0 1.0max B 1.0max - - बी - बी
    C71500 शेष - 29.0-33.0 0.05 बी 0.40-1.0 1.0max B 1.0max - - बी - बी
    C71640 शेष - 29.0-32.0 0.05 बी 1.7-2.3 1.0max B 1.5-2.5 - - बी - बी
    C72200 शेष - 15.0-18.0 0.05 बी 0.50-1.0 1.0max B 1.0max - - बी 0.30
    -0.70
    बी



    एक तांबा (चांदी सहित),
    जब उत्पाद बाद के वेल्डिंग अनुप्रयोगों के लिए है, और इसलिए खरीदार द्वारा निर्दिष्ट किया गया है, तो जस्ता 0.50% अधिकतम होगा।
    सीसा 0.02% अधिकतम, फास्फोरस 0.02% अधिकतम, सल्फर 0.02% अधिकतम, और कार्बन 0.05% अधिकतम।
    जब तालिका 1 के सभी तत्वों का विश्लेषण किया जाता है, तो उनका योग निम्नलिखित तालिका में दिखाया जाएगा।

    कॉपर मिश्र धातु UNS No. कॉपर प्लस नामित तत्व।% मि
    C23000 99.8
    C28000 99.7
    C44300 99.6
    C44400 99.6
    C44500 99.6
    C68700 99.5




    टेबल 2 तन्यता आवश्यकताएँ

    कॉपर या कॉपर मिश्र धातु UNS No. टेम्पररी पदनाम तन्य शक्ति मिनि केसी यील्ड ताकत बी मिन केसी 2 में वृद्धि, न्यूनतम%
    मानक भूतपूर्व
    C10200, C12000, C12200, C14200 H55 प्रकाश खींचा 36 30 ...
    C10200, C12000, C12200, C14200 H80 कड़ी मेहनत से तैयार की गई 45 40 ...
    C19200 061 annealed 38 12 ...
    C23000 061 annealed 40 12 ...
    C28000 061 annealed 50 20 ...
    C44300, C44400, C44500 061 annealed 45 15 ...
    C60800 061 annealed 50 19 ...
    C68700 061 annealed 50 18 ...
    C70400 061 annealed 38 12 ...
    C70400 H55 प्रकाश खींचा 40 30 ...
    C70600 061 annealed 40 15 ...
    C70600 H55 प्रकाश खींचा 45 35 ...
    C71000 061 annealed 45 16 ...
    C71500 061 annealed 52 18 ...
    C71500 - - - - -
    दीवार की मोटाई 0.048 में, incl HR50 खींचा, तनाव से राहत मिली 72 50 12
    दीवार की मोटाई 0.048 से अधिक है। HR50 खींचा, तनाव से राहत मिली 72 50 15
    C71640 061 annealed 63 25 ...
    C71640 HR50 खींचा, तनाव से राहत मिली 81 58 ...
    C72200 061 annealed 45 16 ...
    C72200 H55 प्रकाश खींचा 50 30 ...




    टेबल 3 विस्तार आवश्यकताएँ

    टेम्पररी डिज़ाइन अनुपात कॉपर या कॉपर मिश्र धातु UNS No. मूल बाहरी व्यास के प्रतिशत में Tbue के बाहर व्यास का विस्तार
    मानक भूतपूर्व
    061









    annealed









    C19200 30
    C23000 20
    C28000 15
    C44300, C44400, C44500 20
    C60800 20
    C68700 20
    C70400 30
    C70600 30
    C71000 30
    C71500 30
    C71640 30
    C72200 30
    H55

    प्रकाश खींचा

    C10200, C12000, C12200 20
    C14200 20
    C70400 20
    C70600 20
    C72200 20
    HR50 खींचा, तनाव से राहत मिली C71500 20
    मुश्किल से तैयार, अंत की घोषणा की C10200, C12000, C14200 30




    टेबल 4 NOTCH DEPTH

    ट्यूब दीवार की मोटाई, में। ट्यूब के बाहर व्यास, में।
    Overto ¾ से अधिक, incl Over से 1 ¼ से अधिक, incl 1 Over से 3¼ से अधिक, incl।
    0.017-0.032 से अधिक है 0,005 0.006 0.007
    0.032-0.049, incl 0.006 0.006 0.0075
    0.049-0.083, incl 0.007 0.0075 0.008
    0.083-0.109, incl 0.0075 0.0085 0.0095
    0.109-0.120, इंकलाब 0.009 0.009 0.011




    5 होल्स की 5 छेदों की तालिका

    ट्यूब के बाहर व्यास, में। व्यास के व्यास, में। ड्रिल नं।
    ¾-¾, incl 0.025 72
    ओवर,-1, incl 0.031 68
    1-1 inc से अधिक, incl 0.036 64
    1 Over-1¼ से अधिक, incl 0.042 58
    1 Over-1½ से अधिक, incl 0.0046 56
    1 Over-2 से अधिक, incl 0.052 55



    हाइड्रोस्टैटिक टेस्ट - प्रत्येक ट्यूब खड़ा होगा, रिसाव के सबूत दिखाए बिना, एक आंतरिक हाइड्रोस्टेटिक दबाव
    7000 psi के फाइबर तनाव के लिए सामग्री के अधीन करने के लिए पर्याप्त है, पतली खोखले के लिए निम्नलिखित समीकरण द्वारा निर्धारित किया गया है
    तनाव के तहत सिलेंडर। जब तक कि निर्दिष्ट न हो, तब तक ट्यूब को 1000psi से अधिक के hudrostatic दबाव पर परीक्षण नहीं किया जाना चाहिए।

    P = 2St / (D-0.8t) जहां:
    पी = हाइड्रोस्टेटिक दबाव, साइग।
    टी = ट्यूब की दीवार की मोटाई, में।
    ट्यूब के बाहर डी =। में और
    एस = सामग्री का स्वीकार्य तनाव, साई।


    टेबल 6 डायमीटर के उपकरण

    व्यास के बाहर, में दीवार की मोटाई, में।
    स्की
    0.022
    0.025
    0.028
    0.032 0.035 0.042 0.049 और ओवर
    व्यास सहिष्णुता, प्लस और माइनस, इन।
    0.500 तक, incl 0.003 0.0025 0.0025 0.0025 0.0025
    0.500-0.740 से अधिक, incl 0.0040 0.004 0.004 0.0035 0.003
    0.500-7.40 से अधिक, incl 0.0060 0.006 0.005 0.0045 0.004
    0.740-1.000 से अधिक, incl ... 0.009 0.008 0.006 0.045
    1.250-1.375 से अधिक, incl ... ... ... 0.008 0.005
    1.375-2.000 से अधिक, incl ... ... ... ... 0.006


    इस स्तंभ में एक सहिष्णुता केवल तैयार और खींचे गए टेंपररों पर लागू होती है।
    निर्माता और क्रेता के बीच सहमति वाले टेंपरों के लिए सहूलियत पर सहमति होगी।



    टेबल 7 दीवारें की ओर झुकाव, प्लस और माइनस इन।

    वॉल थिकनेस, इन। व्यास के बाहर, में।
    से ⅝ तक, incl Over से 1,, से अधिक 1 से 2 से अधिक, incl
    0.020, incl 0.032 तक 0.003 0.003 ...
    0.032, incl से 0.035 0.003 0.003 0.004
    0.035, incl से 0.058 0.004 0.0045 0.0045
    0.058, incl से 0.083 0.0045 0.005 0.005
    0.083, incl से 0.120 0.005 0.0065 0.0065
    0.120, 0.134 के लिए झुकाव 0.007 0.007 0.0075




    टेबल 8 लंबाई वाले शौचालय

    निर्दिष्ट लंबाई, फीट सहिष्णुता, सभी प्लस, में।
    15 तक 3/32
    15-20 से अधिक, incl 1/8
    20-30 से अधिक, incl 5/32
    30-60 से अधिक, incl 3/8
    60-100 से अधिक, एक ए 1/2



    100 फीट से अधिक लंबाई वाली एक कंडेंसर ट्यूब वर्तमान मांग में नहीं है। लंबाई के लिए सहिष्णुता मूल्यों को विकसित किया जाएगा
    जैसा कि अनुभव तय करता है। रिज़ॉर्ट की दीवार मोटाई में लंबाई के लिए सहिष्णुता मूल्य, incl। 0.032 पर सहमति व्यक्त की जाएगी
    निर्माता या आपूर्तिकर्ता और क्रेता के बीच।

    ट्यूब। व्यास के बाहर, में सहनशीलता
    तक, incl में भाग्यशाली।
    ओवर ⅝ 0.016 in./in। व्यास का




    असहमति के मामले में, इस विनिर्देश में शामिल गुण और रासायनिक रचनाएँ,
    निम्नलिखित एएसटीएम विधियों के अनुसार निर्धारित किया जाना चाहिए:

    परीक्षा एएसटीएम पदनाम
    रासायनिक विश्लेषण बी 170 , ई 53, ई 54, ई 62, ई 75, ई 478
    अनाज का आकार E112
    विस्तार (पिन परीक्षण) B153
    मर्क्यूरियस नाइट्रेट B154
    तनाव E8
    ग़ैर विध्वंसक जांच E243



    स्पेसिफिकेशन B170 का एक संदर्भ एनेक्स में सुझाए गए रासायनिक तरीकों से है।
    जब ई -1 समिति ने तांबे में निम्न-स्तर की अशुद्धता को परखने के लिए तरीकों का परीक्षण और प्रकाशन किया है।
    विशिष्टता बी 170 एनेक्स को समाप्त कर दिया जाएगा।

    appendixes (गैर-सूचनात्मक सूचना)

    एक्स 1। COPPER और COPPER ALLOYS की घनत्व

    X1.1 इस विनिर्देश द्वारा कवर मिश्र धातुओं के घनत्व तालिका X1.1 में दिए गए हैं।

    टेबल X1.1 घनत्व

    कॉपर या कॉपर मिश्र धातु UNS No. घनत्व, lb.in। 3
    C10100, C10200, C10300, C10800, C12000, C12200, C14200 0.323
    C19200 0.320
    C23000 0.316
    C28000 0.303
    C44300, C44400, C44500 0.308
    C60800 0.295
    C61300, C61400 0.285
    C68700 0.301
    C70400 0.323
    C70600 0.323
    C71000 0.323
    C71500 0.323
    C71640 0.323
    C72200 0.323




    सामग्री तुलना सारणी (ASTM → KS, JIS, DIN, BS, NBN, NF, UNI)

    ASTMSTANDARD UNS NO। कोरिया / जापानी जर्मन अंग्रेजों आईएसओ
    केएस / जेआईएस सिंबल केएस / जेआईएस न्यूम्बे दीन प्रकार दीन संख्या मातृका संख्या बीएस नंबर बीएस ग्रेड टिप्पणियों आईएसओ प्रकार आईएसओ नंबर
    बी 111 कॉपर और कॉपर-अलॉय सीमलेस कंडेनसर ट्यूब और फेरल स्टॉक
    C44300 C44300 C4430T / C4430T D5301 / H3300 CuZn28Sn 1785 2871 CZ111 CuZn28Sn1 R1337
    C68700 C68700 C6870T / C6870T D5301 / H3300 CuZN20Al 1785 2871 CZ110 CuZn20Al2 426-मैं
    C70600 C70600 C7060T / C7060T D5301 / H3300 CuNi10Fe1Mn 17664 2871 CN102 CuNi10Fe1Mn 429
    C71000 C71000 C7100T / C7100T D5301 / H3300
    C71500 C71500 C7150T / C7150T D5301 / H3300 CuNi30Mn1Fe 17664 2871 CN107 CuNi30Mn1Fe
    C71640 C71640 C7164T / C7164T D5301 / H3300 CuNi30Fe2Mn2 17664 2871 CN108 cun

    !

    सम्पर्क करने का विवरण
    Yuhong Group Co.,Ltd

    व्यक्ति से संपर्क करें: Naty

    दूरभाष: +8613738423992

    हम करने के लिए सीधे अपनी जांच भेजें (0 / 3000)

    अन्य उत्पादों
