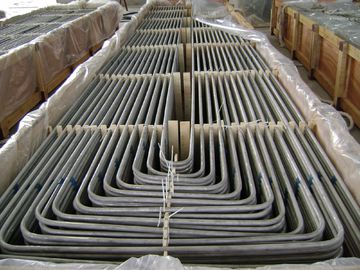

हीट एक्सचेंजर ट्यूब, ASME SA213/SA213M-2013 TP304L स्टेनलेस स्टील यू बेंड ट्यूब
युहोंग स्पेशल स्टीलऑस्टेनिटिक स्टेनलेस स्टील, निकेल मिश्र धातु स्टील ((हैस्टेलॉय, मोनेल, इनकोनेल, इंकलोय)) सीमलेस और वेल्डेड पाइप और ट्यूबों के साथ पहले से ही 25 से अधिक वर्षों से व्यापार करते हैं,हर साल 80000 टन से अधिक स्टील पाइप और ट्यूब बेचनाहमारे ग्राहक पहले से ही 45 से अधिक देशों को कवर करते हैं, जैसे इटली, यूके, जर्मनी, यूएसए, कनाडा, चिली, कोलंबिया, सऊदी अरब, कोरिया, सिंगापुर, ऑस्ट्रिया, पोलैंड, फ्रांस, ...और ओहमारे समूह की शाखा कंपनी और कारखाने को पहले ही अनुमोदित किया जा चुका हैःABS, DNV, GL, BV, PED 97/23/EC, AD2000-WO, GOST9941-81, CCS, TS, CNNC, ISO9001-2008, ISO 14001-2004
यू-बेंड ट्यूबव्यापक रूप से हीट एक्सचेंजर सिस्टम में प्रयोग किया जाता है।
निर्बाध स्टेनलेस यू-ट्यूब और वेल्डेड स्टेनलेस यू-बेंड ट्यूब रणनीतिक रूप से महत्वपूर्ण और
महत्वपूर्ण क्षेत्र--परमाणु और पेट्रोकेमिकल मशीन निर्माण।
युहोंग स्पेशल स्टील2006 के बाद से यू झुकने ट्यूब का उत्पादन शुरू, अब तक पहले से ही आपूर्ति से अधिक
30 हजार टन स्टेनलेस स्टील यू बेंड ट्यूब 35 देशों को।
यू-बेंड ट्यूब निम्नलिखित मानकों का अनुपालन करती हैः
1एएसटीएम ए688/एएसटीएम एसए688
2एएसटीएम ए 803/एएसटीएम एसए 803
3एएसटीएम A556/ASME SA556
स्टील ग्रेडः
|
फेराइट
|
ऑस्टेनिट
|
डुप्लेक्स
|
सुपर डुप्लेक्स
|
नी-एलॉय
|
टाइटेनियम
|
|
TP410
TP405
S44400
S44660
TP430
|
TP304/304L
TP316/316L
TP316Ti
TP317/317L
TP321
TP347
|
S31803
S32205
S32304
|
S32750
S32760
|
N06600
N08020
N00880
N08825
N08904
|
ग्रि.2
|
अन्य मिश्र धातुओं और इस्पात ग्रेड के ट्यूब का उत्पादन समझौते पर किया जा सकता है.
तकनीकी आवश्यकताएं:
झुकने के लिए सीधा ट्यूब मानक विनिर्देशः
ASME SA 213; ASME SB 163; ASME A789, ASME SA268, ASME SA269, आदि.
चिह्नित करना:मोड़ने से पहले पूरे ट्यूब की लंबाई पर मार्किंग मशीन द्वारा (गर्मी के बाद मोड़ा हुआ खंड)
बिना मार्किंग के उपचार)
नोटःयू-बेंडिंग ट्यूब के सीधे भागों पर झुकने के बाद भी चिह्न लगाना संभव है।
यू-बेंड ट्यूब:
-टेमा आरसीबी 2.31 ट्यूबलर एक्सचेंजर निर्माताओं के संघ का मानक (9वां संस्करण)
-ASTM A688/ASME SA688 ऑस्टेनिटिक संक्षारण प्रतिरोधी वेल्डेड ट्यूबों के लिए मानक विनिर्देश
स्टील ग्रेड फ़ीड वाटर बॉयलर के लिए डिज़ाइन किया गया।
-ASTM B163/ASME SA163 निकेल और निकेल मिश्र धातु के ट्यूबों के लिए मानक तकनीकी आवश्यकताएं
कंडेनसर और हीट एक्सचेंजर।
- ग्राहक विनिर्देशों.
झुकने की त्रिज्या:1.5*OD ((बाहरी व्यास) से 1500 मिमी तक
1.5*OD से कम या उसके बराबर त्रिज्या वाले ट्यूबों का ऑर्डर करते समय ज्यामिति की सटीकता पर सहमत होना आवश्यक है।
सीधी नलिकाओं की अधिकतम लंबाईझुकने से पहलेः 35000 मिमी।
पैर की लंबाई:न्यूनतम 1 मीटर, अधिकतम 16500 मिमी (अधिकतम R=1500 मिमी के लिए)
नोटःअन्य आकार समझौते पर उपलब्ध हैं।
ताप उपचार:यू-बेंडिंग के बाद तनाव कम (बेंडिंग क्षेत्र प्लस प्रत्येक पैर के लिए 300MM) ।
यू झुकने के बाद हाइड्रोस्टैटिक परीक्षण: अधिकतम परीक्षण दबाव 600 बार, 10 सेकंड तक भिगोना
निर्जलीकृत जल, हाइड्रो-परीक्षण के बाद संपीड़ित वायु की सफाई।

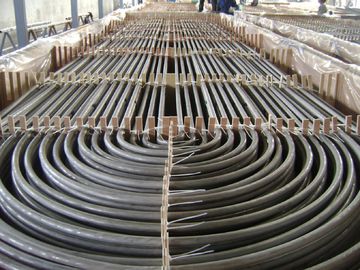

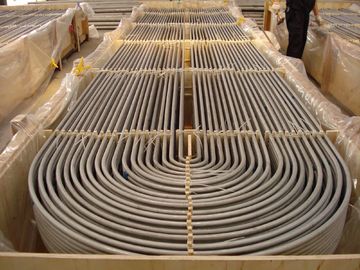

पैकेजिंग: परिवहन के लिए उपयुक्त मजबूत पूर्व-धूम्रपान लकड़ी के बक्से में
प्रत्येक ट्यूब लंबाई, त्रिज्या, व्यास, पीओ आवश्यकताओं के अनुसार के रूप में अच्छी तरह से polyethylene में लिपटे
ट्यूब के दोनों छोरों पर नरम प्लास्टिक के ढक्कन वाली फिल्में।
हमारे द्वारा किए गए कुछ गुणवत्ता परीक्षणों में शामिल हैंः
| संक्षारण परीक्षण |
केवल जब ग्राहक द्वारा विशेष रूप से अनुरोध किया जाता है |
| रासायनिक विश्लेषण |
आवश्यक गुणवत्ता मानकों के अनुसार किया गया परीक्षण |
| विध्वंसक / यांत्रिक परीक्षण |
तन्यता, कठोरता, समतलता, चमक, फ्लैंग |
| रिवर्स बेंड और रे फ्लैट टेस्ट |
प्रासंगिक मानकों और एएसटीएम ए-450 और ए-530 मानकों के पूर्ण अनुपालन में किया गया, जो ग्राहकों के अंत में परेशानी मुक्त विस्तार, वेल्डिंग और उपयोग सुनिश्चित करता है |
| एडी करंट परीक्षण |
डिजिटल दोष-चिह्न परीक्षण प्रणाली का उपयोग करके भूमिगत में समरूपता का पता लगाने के लिए किया जाता है |
| हाइड्रोस्टैटिक परीक्षण |
ट्यूब रिसाव की जांच के लिए एएसटीएम-ए 450 मानकों के अनुसार 100% हाइड्रोस्टैटिक परीक्षण किया गया है, और अधिकतम दबाव हम 20 एमपीए / 7 एस का समर्थन कर सकते हैं। |
| हवा के दबाव के तहत परीक्षण |
वायु रिसाव के किसी भी संकेत की जांच करने के लिए |
| दृश्य निरीक्षण |
निष्क्रियता के बाद, सतह दोषों और अन्य दोषों का पता लगाने के लिए प्रशिक्षित कर्मियों द्वारा ट्यूबों और पाइपों की प्रत्येक लंबाई का गहन दृश्य निरीक्षण किया जाता है। |
पूरक परीक्षण:उपरोक्त परीक्षणों के अलावा, हम निर्मित उत्पादों पर पूरक परीक्षण भी करते हैं। इसके तहत किए गए परीक्षणों में शामिल हैंः
- एडी करंट परीक्षण
- ओ.पी. परीक्षण
- रेडियोग्राफी परीक्षण
|
- संक्षारण परीक्षण
- सूक्ष्म परीक्षण
- मैक्रो परीक्षण
|
- आईजीसी परीक्षण
- अल्ट्रासोनिक परीक्षण
- तरल प्रवेश परीक्षण
|
