| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008. |
| मॉडल संख्या: | उज्ज्वल पाइप |
| न्यूनतम आदेश मात्रा: | 1 टन |
|---|---|
| मूल्य: | 0-1000000USD |
| पैकेजिंग विवरण: | प्लाई-लकड़ी का केस/आयरन केस/प्लास्टिक कैप आदि के साथ बंडल। |
| प्रसव के समय: | 10 दिन -> |
| भुगतान शर्तें: | टी/टी, एल/सी, डी/ए |
| आपूर्ति की क्षमता: | ग्राहकों की आवश्यकता के अनुसार |
| मानक: | एएसटीएम ए 335 (अमेरिकी मानक), एन 10216-2 (यूरोपीय मानक) | बाहरी व्यास (OD): | 12.7-304.8 मिमी |
|---|---|---|---|
| दीवार की मोटाई (wt): | SCH 5 से XXS | कार्य: | बर्नर से उज्ज्वल गर्मी को अवशोषित करें |
| आवेदन क्षेत्र: | कच्चे तेल, हाइड्रोकार्बन प्रसंस्करण प्रीहीटिंग | ||
| प्रमुखता देना: | पी5 मिश्र धातु के निर्बाध विकिरण पाइप,एएसटीएम ए 335 सीमलेस रेडिएंट पाइप,फायर हीटर के लिए सीमलेस रेडिएंट पाइप |
||

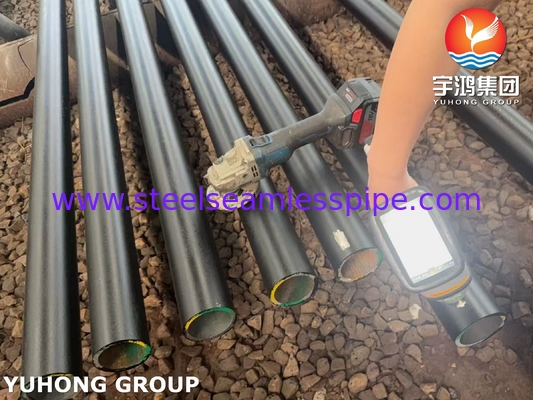

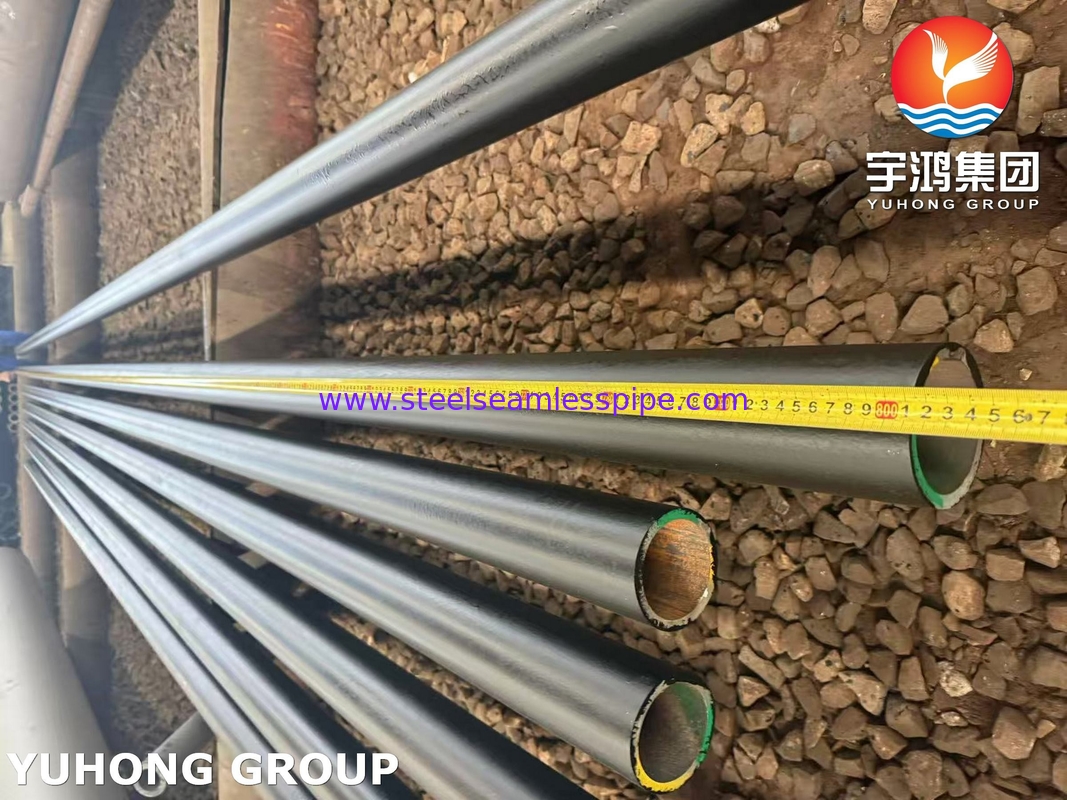

एएसटीएम ए३३५ पी५ मिश्र धातु स्टील के निर्बाध विकिरण पाइपमें आवश्यक घटक हैंएपीआई ५६० के साथ हीटर, में व्यापक रूप से प्रयोग किया जाता हैरिफाइनरी और पेट्रोकेमिकल संयंत्रउच्च तापमान और उच्च दबाव अनुप्रयोगों के लिए डिज़ाइन किए गए, ये पाइप उत्कृष्ट थर्मल चालकता, संक्षारण प्रतिरोध और स्थायित्व प्रदान करते हैं,में कुशल गर्मी हस्तांतरण और विश्वसनीय प्रदर्शन सुनिश्चितविकिरण हीटिंग सेक्शन।
| पैरामीटर | विवरण |
|---|---|
| उत्पाद का नाम | ASEM A335, P5 |
| सामग्री का ग्रेड | एएसटीएम ए३३५ पी५ (सीमलेस फेरीटिक एलॉय स्टील पाइप) |
| मानक | ASTM A335 (अमेरिकी मानक), EN 10216-2 (यूरोपीय मानक) |
| आवेदन | व्यापक रूप से जलाया हीटर, बिजली संयंत्रों, रिफाइनरियों, और पेट्रोकेमिकल संयंत्रों में इस्तेमाल किया |
| प्रमुख गुण | उच्च तापमान की ताकत, उत्कृष्ट संक्षारण प्रतिरोध और ताप प्रवाहकता |
| सामान्य आयाम | बाहरी व्यास (OD): 1/2 "-24", दीवार मोटाईः अनुसूची 5 से XXS |
| सामान्य अनुभाग | संवहन ट्यूबों, विकिरण ट्यूबों और अन्य गर्मी अवशोषण घटकों में प्रयोग किया जाता है |
| घटक | कार्य | विशिष्ट सामग्री (एएसटीएम) | विशिष्ट सामग्री (एन) |
|---|---|---|---|
| रेडिएंट ट्यूब | बर्नरों से विकिरण गर्मी को अवशोषित करें | ASTM A335 P5, P9, P11, P22 | एन 10216-2 10CrMo9-10, X10CrMoVNb9-1 |
| संवहन नली | धुआं गैसों से संवहन ताप को अवशोषित करें | ASTM A213 T11, T22 | EN 10216-2 13CrMo4-5, 16Mo3 |
| पंख वाली नली | गर्मी हस्तांतरण सतह क्षेत्र को बढ़ाएं | ASTM A192, A179 | EN 10216-2 P235GH, 16Mo3 |
| ट्यूब समर्थन | ट्यूबों को जगह पर रखें, ढीला होने से बचें | एएसटीएम A36, A516 Gr 70 | EN 10025 S235JR, S355J2 |
| हेडर | नलिकाओं में/से तरल पदार्थ वितरित करें | एएसटीएम A335 P5, P11 | एन 10216-2 10CrMo9-10 |
| बर्नर | जलाया हीटर के लिए गर्मी उत्पन्न | स्टेनलेस स्टील 304, 316 | EN 10088-1 X5CrNi18-10, X6CrNiMo17-12-2 |
| अग्निरोधक सामग्री | हीटर संरचना की सुरक्षा के लिए इन्सुलेशन | आग की मिट्टी की ईंट, उच्च एल्यूमीनियम ईंट | समकक्ष यूरोपीय अग्निरोधक सामग्री |
| क्रॉसओवर पाइपिंग | विकिरण और संवहन अनुभागों को कनेक्ट करें | एएसटीएम A335 P5, P11, P22 | एन 10216-2 10CrMo9-10, X10CrMoVNb9-1 |
| बाहरी व्यास (OD) | दीवार की मोटाई (WT)(Sch 5 से XXS) | सामान्य अनुप्रयोग |
|---|---|---|
| 1/2" (12.7 मिमी) | 2.77 से 12.7 मिमी | संवहन ट्यूब, हेडर पाइपिंग |
| 1" (25.4 मिमी) | 3.38 मिमी से 14.27 मिमी तक | रेडिएंट ट्यूब, क्रॉसओवर पाइपिंग |
| 2" (50.8 मिमी) | 3.91 से 19.05 मिमी | संवहन ट्यूब, प्रक्रिया पाइपिंग |
| 4" (101.6 मिमी) | 4.78 से 23.83 मिमी | रेडिएंट ट्यूब, हेडर |
| 8" (203.2 मिमी) | 6.35 मिमी से 30.96 मिमी तक | हेडर, उच्च तापमान पाइपिंग |
| 12" (304.8 मिमी) | 6.35 मिमी से 38.1 मिमी तक | मुख्य वितरण शीर्षक |
| घटक | स्थान/क्षेत्र | कार्य |
|---|---|---|
| रेडिएंट ट्यूब | उज्ज्वल खंड | बर्नरों से विकिरण गर्मी को अवशोषित करें |
| संवहन नली | संवहन खंड | धुआं गैसों से अवशिष्ट गर्मी को अवशोषित करें |
| पंख वाली नली | संवहन खंड | सतह के क्षेत्रफल को बढ़ाकर गर्मी हस्तांतरण में सुधार |
| बर्नर | रेडिएंट और फ्लोर सेक्शन | ईंधन जलाकर गर्मी प्रदान करना |
| हेडर | इनपुट/आउटपुट कनेक्शन | प्रक्रिया द्रव को वितरित और इकट्ठा करना |
| ट्यूब समर्थन | पूरे हीटर | ट्यूब संरेखण बनाए रखें, ढीला होने से बचें |
| अग्निरोधक सामग्री | हीटर की दीवारें और फर्श | उच्च गर्मी से संरचनात्मक इस्पात को अछूता और सुरक्षित करें |
| क्रॉसओवर पाइपिंग | विकिरण और अभिसरण खंडों के बीच | हीटर क्षेत्रों के बीच तरल पदार्थ स्थानांतरित करें |
| वायु प्रीहीटर | हीटर के निचले भाग में | धूम्रपान गैसों से अपशिष्ट गर्मी को पूर्व-गर्म करने के लिए पुनर्प्राप्त करें |
| स्टैक/डक्टवर्क | हीटर आउटलेट | वेंट निकास गैसें |
| अनुप्रयोग क्षेत्र | विवरण |
|---|---|
| रिफाइनरी | कच्चे तेल का पूर्व ताप, हाइड्रोकार्बन प्रसंस्करण |
| पेट्रोकेमिकल संयंत्र | रासायनिक प्रतिक्रियाओं के लिए हीटिंग प्रक्रिया तरल पदार्थ |
| बिजली संयंत्र | गर्मी वसूली और वाष्प उत्पादन |
| औद्योगिक भट्टियाँ | उच्च तापमान गर्मी हस्तांतरण |
