| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| मॉडल संख्या: | एएसटीएम A106 जीआर बी |
| न्यूनतम आदेश मात्रा: | 1pcs |
|---|---|
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | लोहे का फ्रेम केस |
| प्रसव के समय: | मात्रा पर निर्भर करता है |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | प्रति माह 1000 टन |
| Tube Material: | ASTM A106 GR.B | Bare Length: | Customized |
|---|---|---|---|

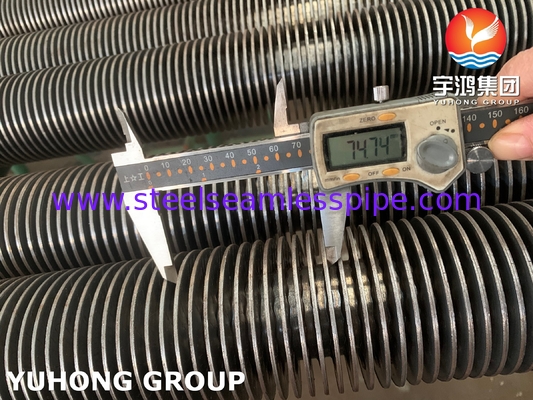

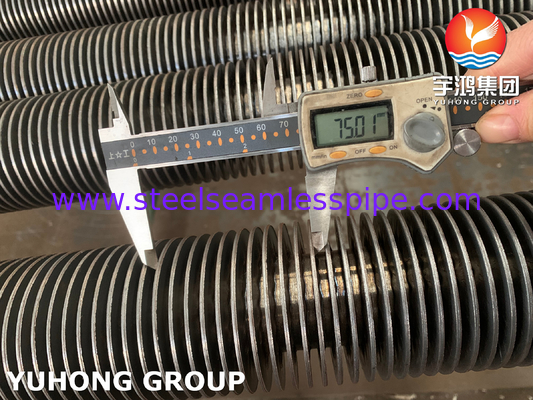

| Fin Pitch: | 2.1-5 | Fin Height: | ＜17mm |
| Fin Thickness: | ~0.4mm | Production Name: | HFW Fin Tube |
| प्रमुखता देना: | यू प्रकार HFW फिन ट्यूब,अपशिष्ट बॉयलर HFW फिन ट्यूब,ASTM A106 GRB फिन ट्यूब |
||
1आधार ट्यूब सामग्रीः A106 Gr.B.
मानकः एएसटीएम ए106 / एएसएमई एसए106
प्रकारः निर्बाध कार्बन स्टील पाइप।
ग्रेडः बी (मध्यवर्ती तन्यता/उत्पादन शक्ति)
गुण:
2पंखुड़ी का प्रकारः ठोस पंखुड़ी
निर्माण: पंख ठोस सामग्री (आमतौर पर कार्बन स्टील या कभी-कभी जंग प्रतिरोध के लिए स्टेनलेस स्टील) की पट्टियों से बने होते हैं।
लगाव: पंखों को लगातार वेल्डेड किया जाता है (आमतौर पर प्रतिरोध वेल्डेड, एलएफडब्ल्यू, या एचएफडब्ल्यू) उनके आधार के साथ बेस ट्यूब की बाहरी सतह पर। यह एक मजबूत, धातु विज्ञान बंधन बनाता है।
लाभः
उत्कृष्ट गर्मी हस्तांतरण: धातु से धातु के बीच प्रत्यक्ष संपर्क बहुत कम थर्मल प्रतिरोध प्रदान करता है।
उच्च यांत्रिक शक्ति और स्थायित्व: कंपन, क्षरण और भौतिक क्षति के प्रतिरोधी।
उच्च तापमान के लिए अच्छा: वेल्डेड जोड़ उच्च तापमान पर अखंडता बनाए रखता है।
साफ करने योग्य: चिकनी सतहें एम्बेडेड फिन्स की तुलना में आसान सफाई/साफ करने की अनुमति देती हैं।
नुकसान:
एक्सट्रूडेड या एम्बेडेड फिन्स से अधिक लागत।
निचले प्रोफाइल वाले पंखों की तुलना में थोड़ा अधिक दबाव गिरावट।

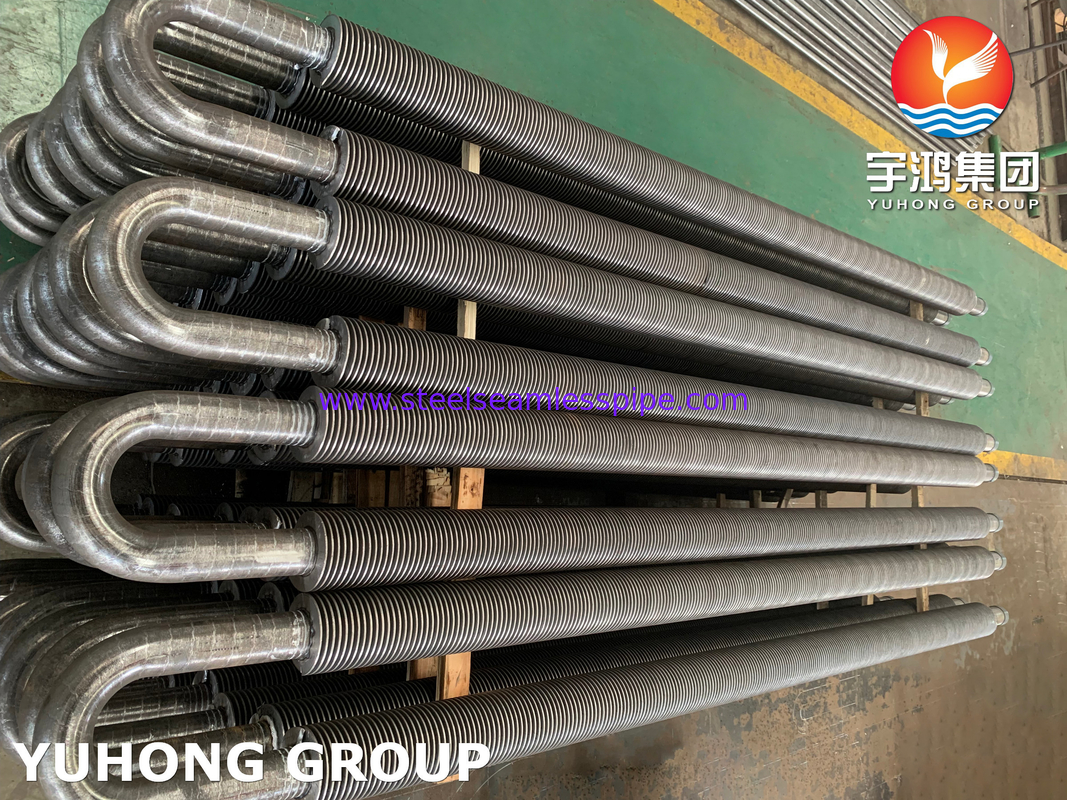

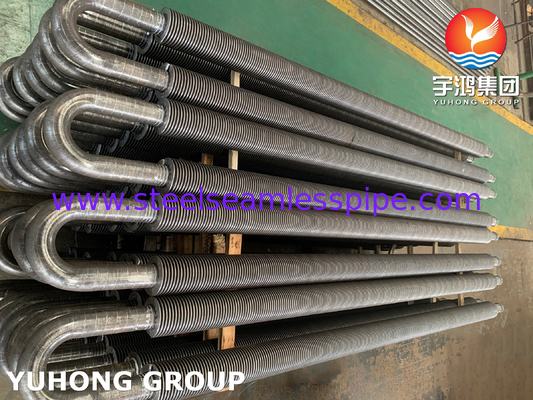

3कुल मिलाकर ट्यूब कॉन्फ़िगरेशनः यू-टाइप

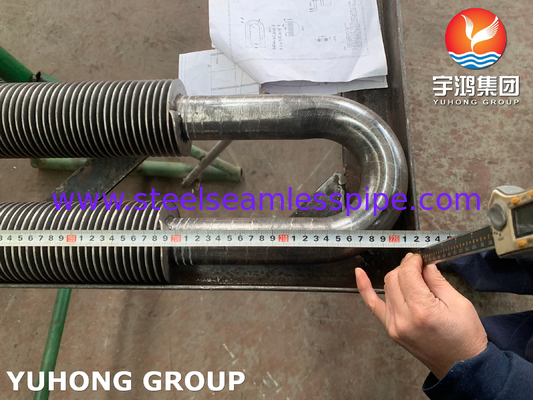

आकारः पंख वाली नली को एक तंग "यू" आकार में घुमाया जाता है (180 डिग्री की झुकना) ।
उद्देश्य:
थर्मल विस्तारः ट्यूब बंडल को ट्यूब शीट्स या ट्यूबों पर अत्यधिक तनाव पैदा किए बिना हीट एक्सचेंजर के खोल के भीतर स्वतंत्र रूप से विस्तार और संकुचन की अनुमति देता है।
बंडल हटाना: निरीक्षण, सफाई या रखरखाव के लिए पूरे ट्यूब बंडल को खोल से बाहर निकालने में सुविधा प्रदान करता है।
सिंगल ट्यूबशीट: सीधे छोर पर केवल एक ट्यूबशीट की आवश्यकता होती है, जिससे उस छोर पर हेडर/चैनल बॉक्स डिजाइन सरल होता है।
निर्माण: झुकने की प्रक्रिया पंखों को जोड़ने के बाद होती है।सावधानीपूर्वक झुकने उपकरण और तकनीकों को झुकने के शिखर पर पंखों को क्षतिग्रस्त करने या पंख-ट्यूब बंधन को खतरे में डालने से बचने के लिए आवश्यक हैं.
4सारांश और विशिष्ट अनुप्रयोग:
एक A106 Gr.B U-प्रकार ठोस फिन ट्यूब एक मजबूत है,उच्च प्रदर्शन गर्मी हस्तांतरण तत्व उच्च तापमान अनुप्रयोगों जहां थर्मल विस्तार आवास और स्थायित्व महत्वपूर्ण हैं के लिए डिज़ाइन किया गयाइसकी मुख्य विशेषताएं हैंः
उच्च-स्थायी कार्बन स्टील आधारः गर्मी और दबाव के तहत संरचनात्मक अखंडता के लिए।
टिकाऊ ठोस वेल्डेड फिनः हवा/गैस में दक्ष और विश्वसनीय गर्मी हस्तांतरण के लिए।
यू-बेंड कॉन्फ़िगरेशनः तनाव मुक्त थर्मल विस्तार और आसान रखरखाव के लिए।
सामान्य अनुप्रयोग:
हीट रिकवरी स्टीम जनरेटर (एचआरएसजी): इकोनॉमाइज़र, इवापोरेटर और सुपरहीटर सेक्शन गैस टरबाइन के निकास से गर्मी रिकवर करते हैं।
प्रसंस्करण हीटर और भट्टियाँ: संवहन अनुभाग जो धुआं गैस से प्रसंस्करण द्रव में गर्मी स्थानांतरित करते हैं।
अपशिष्ट गर्मी के बॉयलर: उच्च तापमान प्रक्रिया प्रवाहों से गर्मी की वसूली।
वायु हीटर/प्रीहीटरः निकास धुआं गैस का उपयोग करके दहन हवा को गर्म करना।
शेल और ट्यूब एक्सचेंजर में फिनेड ट्यूब बंडलः जहां शेल की तरफ गैस है और थर्मल विस्तार महत्वपूर्ण है।
मुख्य विचार:
संक्षारणः A106 Gr.B को आर्द्रता, एसिड या सल्फर वाले वातावरण में सुरक्षा की आवश्यकता होती है (जैसे, एल्यूमिनाइजिंग, स्टेनलेस स्टील के साथ फिनिंग, सूखी/गैर संक्षारक गैस में काम करना) ।
ऑक्सीकरण: उच्च तापमान पर तराजू का गठन होगा; दीर्घकालिक प्रदर्शन के लिए विचार की आवश्यकता है।
पंख घनत्वः पंखों की संख्या प्रति इंच/मीटर गैस की शुद्धता (संभावित फोलिंग) और आवश्यक गर्मी हस्तांतरण बनाम दबाव में गिरावट के आधार पर चुनी जाती है।
झुकने की त्रिज्या: यू-बेंड की कस महत्वपूर्ण है और इसे हीट एक्सचेंजर डिजाइन और ट्यूब व्यास द्वारा परिभाषित किया गया है।
