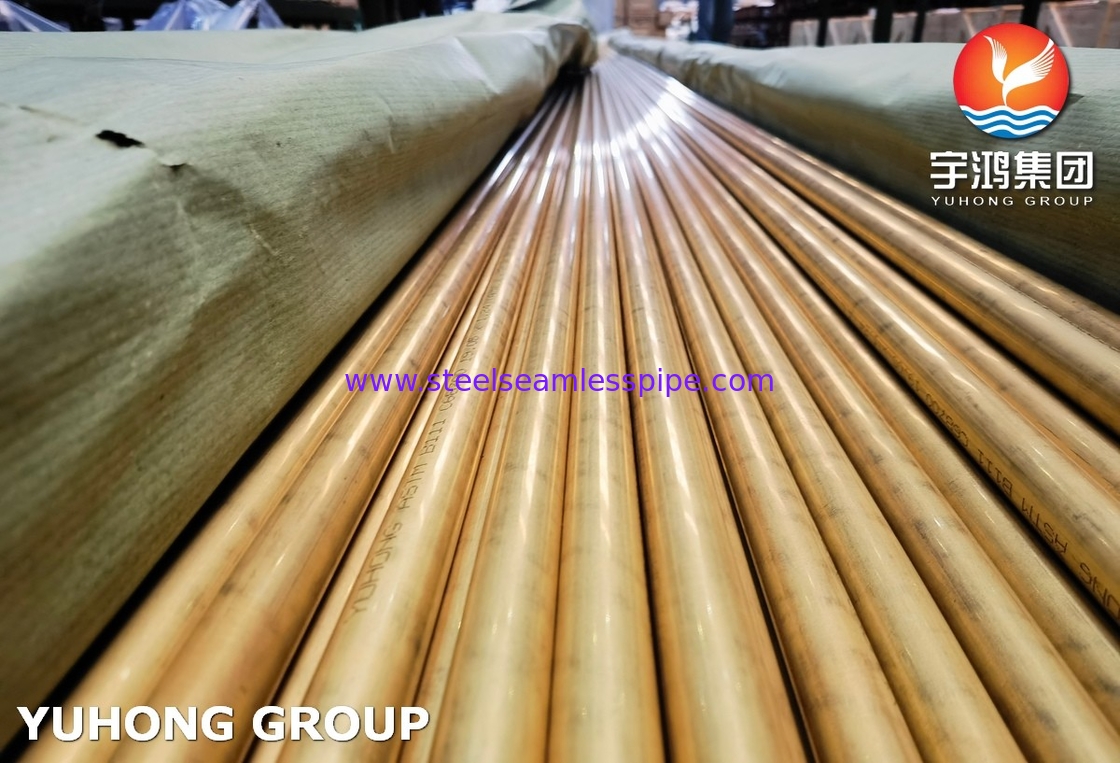

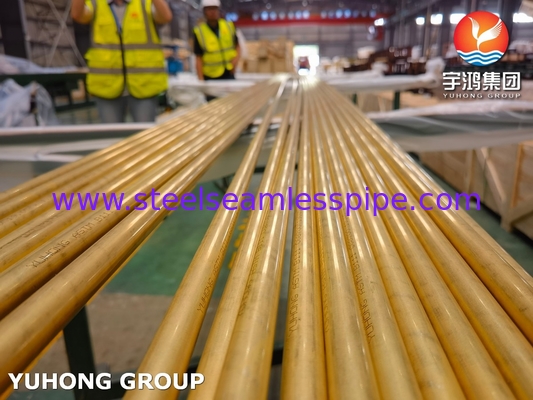

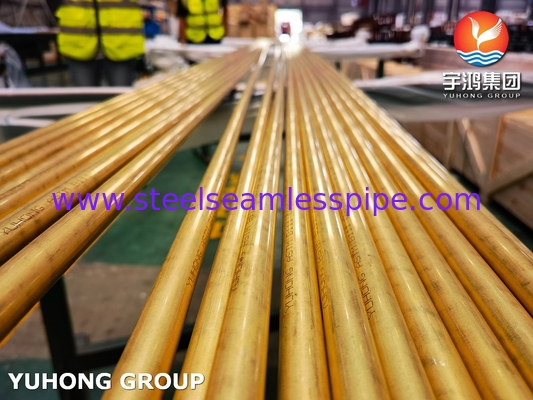

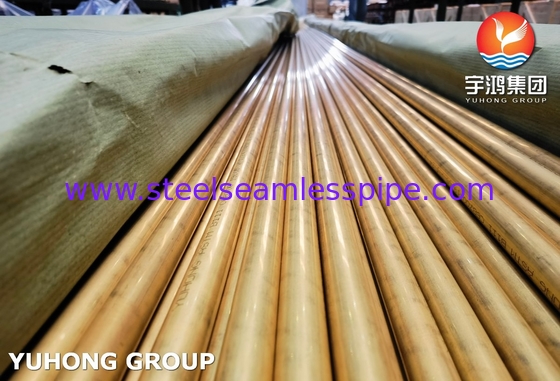

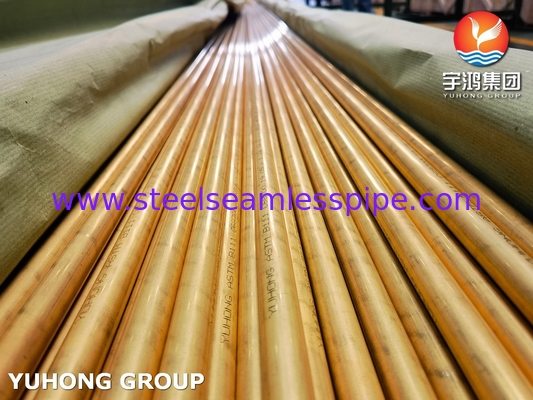

ASME SB111 C68700 हीट एक्सचेंजर के लिए सीमलेस ब्रास ट्यूब O61

ASME SB111 C68700 हीट एक्सचेंजर के लिए सीमलेस ब्रास ट्यूब O61

एएसएमई एसB111सीमलेस ट्यूब आमतौर पर में प्रयोग किया जाता हैकंडेनसर और वाष्पीकरण।

ASME SB111 C68700सामग्री की गुणवत्ता और संरचना

• आधार सामग्री, उत्कृष्ट थर्मल चालकता और यांत्रिक शक्ति प्रदान करता है, Cu:76०-७९.०%

• संक्षारण प्रतिरोध बनाए रखते हुए शक्ति और कार्यक्षमता में वृद्धि करता है, Zn:Remainder

• संक्षारण प्रतिरोध में सुधार करता है, विशेष रूप से उच्च गति वाले समुद्री जल में, Al:1.8 ️ 2.5%

• क्षरण और टकराव के प्रतिरोध जोड़ता है, Fe:0०.०५ ०.२०%

• जल प्रणाली में दीर्घकालिक स्थायित्व सुनिश्चित करते हुए, डेंसिफिकेशन को रोकता है, जैसेः00.02 ️ 0.06%

• मशीनीकरण को बनाए रखता है; निम्न सामग्री RoHS जैसे पर्यावरण नियमों के अनुपालन को सुनिश्चित करती है, Pb:≤0.05%

ASME SB111 C68700उत्पाद के आयाम और सहिष्णुता

1.बाहरी व्यास (OD)

रेंज/मूल्यः 6 मिमी - 300 मिमी

सहिष्णुता: ओडी ≤ 50 मिमी के लिए, सहिष्णुता ±0.05 मिमी है; ओडी > 50 मिमी के लिए, यह ±0.1 मिमी है।

नोटः सटीक ओडी सहिष्णुता हीट एक्सचेंजर और कंडेनसर में संगतता सुनिश्चित करती है।

2दीवार की मोटाई (WT)

सीमा/मूल्यः 0.5 मिमी - 10 मिमी

सहिष्णुताः नाममात्र मोटाई का ± 10%

नोटः समान दीवार मोटाई एक समान यांत्रिक और थर्मल प्रदर्शन सुनिश्चित करती है।

3लम्बाई

सीमा/मूल्य: 12 मीटर तक

सहिष्णुताः निश्चित लंबाई के लिए ±5 मिमी

नोटः विशिष्ट परियोजना आवश्यकताओं को पूरा करने के लिए अनुकूलित किया जा सकता है।

4सीधापन

सीमा/मूल्यः ≤1 मिमी/मी

सहिष्णुताः विशेष रूप से चिह्नित नहीं

नोटः असेंबली के दौरान आसान स्थापना और संरेखण सुनिश्चित करता है।

ASME SB111 C68700 वितरण की शर्तें

• सतह खत्म: चिकना, चमकदार और बिना किसी दोष के जैसे खरोंच, गड्ढे या ऑक्सीकरण।
• सफाई: तेल, वसा और अन्य अवशेषों को हटाने के लिए आंतरिक और बाहरी रूप से साफ किया जाता है।
• पैकेजिंग: पारगमन के दौरान क्षति को रोकने के लिए प्लास्टिक की सुरक्षात्मक लिफाफे या लकड़ी के बक्से के साथ बंडल किया गया।
• ताप उपचार: ग्राहक की आवश्यकताओं के आधार पर एनील्ड, तनाव मुक्त या खींची गई स्थिति में आपूर्ति की जाती है।
• चिह्नित करना: ट्यूबों को मिश्र धातु के नाम, आकार और बैच संख्या के साथ चिह्नित किया जाता है ताकि वे पता लगाया जा सके।
• अनुकूलन: लंबाई, खत्म, या विशेष कोटिंग (जैसे, विरोधी जंग) अनुरोध पर उपलब्ध है।

ASME SB111 C68700 प्रदर्शन विशेषताएं

1तन्य शक्ति

मूल्यः 310 - 450 एमपीए। उच्च यांत्रिक शक्ति प्रदान करता है, जो मांग वाले अनुप्रयोगों के लिए उपयुक्त है।

2उपज शक्ति

मूल्य: 105-220 एमपीए मध्यम दबाव वाले सिस्टम के लिए पर्याप्त शक्ति।

3लम्बाई

मूल्यः ≥ 35%। अच्छी लचीलापन विनिर्माण के दौरान झुकने, फ्लेरिंग और बनाने की अनुमति देता है।

4.तापीय चालकता

मूल्यः ~ 120 W/M·K उत्कृष्ट गर्मी हस्तांतरण दक्षता, गर्मी एक्सचेंजर और कंडेनसर के लिए महत्वपूर्ण।

5संक्षारण प्रतिरोध

मूल्य: समुद्री जल में उत्कृष्ट। समुद्री वातावरण में डीज़िंसीफिकेशन, इम्पैकिंग और बायोफॉउलिंग के लिए अत्यधिक प्रतिरोधी।

6क्षरण प्रतिरोध

मूल्यः उच्च। एल्यूमीनियम सामग्री उच्च गति वाले पानी या अशांत प्रवाह के प्रतिरोध में सुधार करती है।

7ऑपरेटिंग तापमान

मूल्यः 300°C तक। उच्च तापमान औद्योगिक और समुद्री अनुप्रयोगों के लिए उपयुक्त।

8घनत्व

मानः ~8.53 g/cm3 पीतल के मिश्र धातुओं के लिए मानक घनत्व, जो कि संयंत्रों के लिए प्रबंधनीय वजन सुनिश्चित करता है।

ASME SB111 C68700मानक प्रमाणपत्र

• B111: तांबे और तांबे-मिश्र धातु के सीमलेस कंडेनसर ट्यूबों के लिए मानक विनिर्देश।
• EN 12451 यूरोपीय: ताप विनिमयकर्ताओं के लिए तांबे और तांबे के मिश्र धातु के निर्बाध ट्यूबों के लिए मानक।
• आईएसओ 19688: हीट एक्सचेंजर के लिए निर्बाध तांबा मिश्र धातु ट्यूबों के लिए अंतर्राष्ट्रीय मानक।
• BS2871 भाग 3: हीट एक्सचेंजर और कंडेनसर के लिए सीमलेस ट्यूबों के लिए ब्रिटिश मानक।
• RoHS अनुपालन:खतरनाक पदार्थों का प्रतिबंध, सुरक्षा के लिए न्यूनतम सीसा सामग्री सुनिश्चित करना।
• NACE MR0175: अम्लीय परिचालन वातावरण के लिए उपयुक्तता सुनिश्चित करता है जहां H2S संक्षारण के प्रतिरोध की आवश्यकता होती है।
• पीईडी अनुपालन: यूरोप में दबाव उपकरणों के लिए दबाव निर्देश के अनुपालन।
