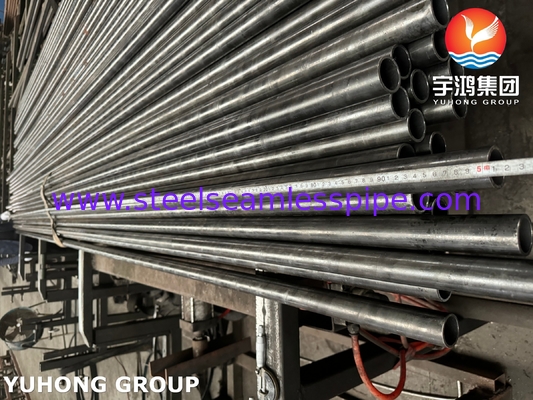

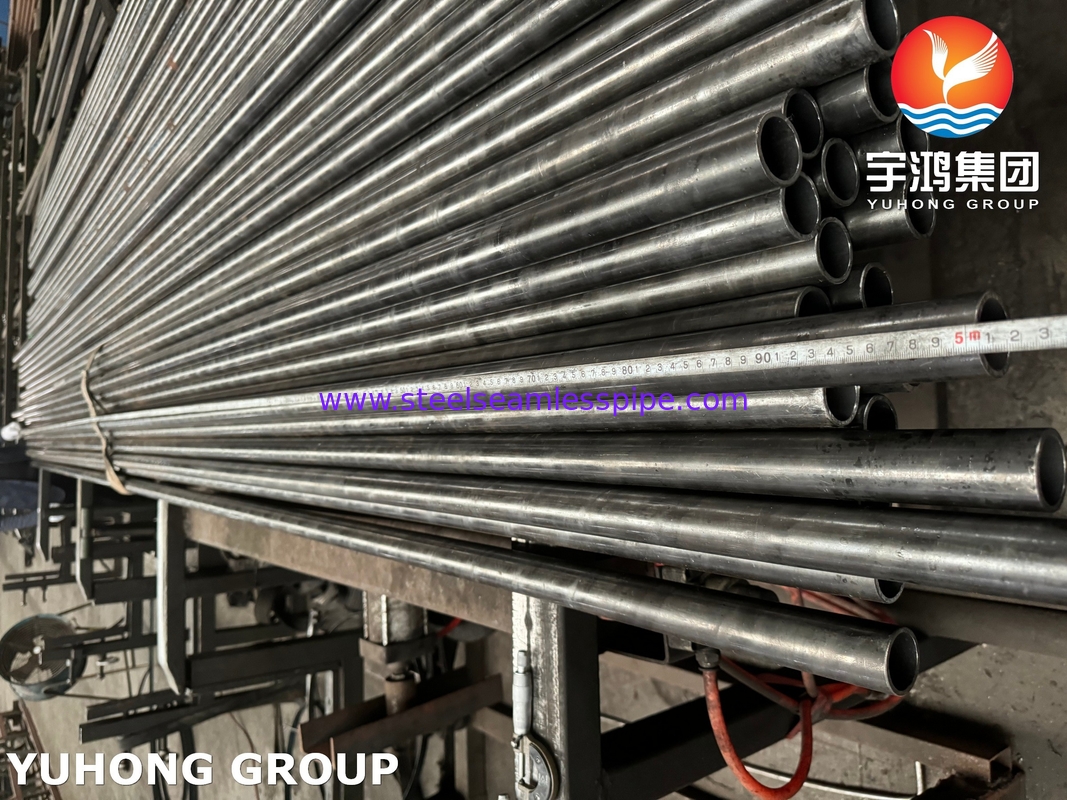

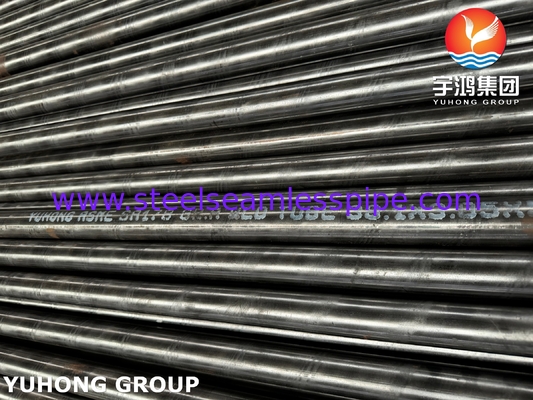

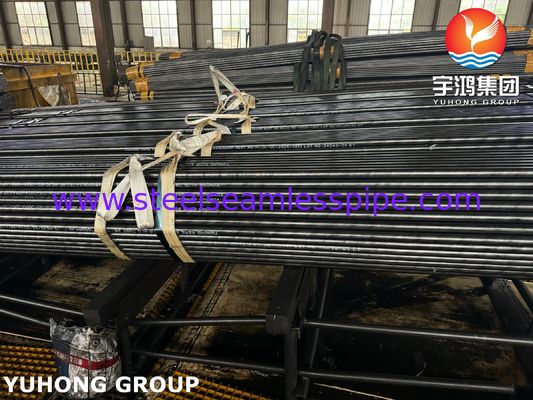

ASTM A178 / ASME SA178 ग्रेड ए कार्बन स्टील वेल्डेड बॉयलर ट्यूब हीट एक्सचेंजर ट्यूब

ASTM A178 / ASME SA178 ग्रेड ए कार्बन स्टील वेल्डेड बॉयलर ट्यूब हीट एक्सचेंजर ट्यूब

यह विनिर्देशASTM A178/ASME SA178न्यूनतम दीवार मोटाई वाले, कार्बन स्टील और कार्बन-मैंगनीज स्टील से बने विद्युत प्रतिरोध वेल्डेड ट्यूबों को शामिल करता है जो बॉयलर ट्यूबों, बॉयलर नलिकाओं, सुपरहीटर नलिकाओं और सुरक्षित छोरों के रूप में उपयोग के लिए हैं।ट्यूब की वेल्डिंग प्रक्रिया मुख्य रूप से प्रतिरोध वेल्डिंग (ईआरडब्ल्यू) तकनीक का उपयोग करके निर्मित की जाती है, जो उच्च तापमान और उच्च दबाव वाले वातावरण के लिए उपयुक्त है।

एएसटीएम ए178 जीआर. एकार्बन स्टील के वेल्डेड बॉयलर ट्यूब और हीट एक्सचेंजर ट्यूब आमतौर पर ठंडे काम की स्थिति में वितरित किए जाते हैं और उन्हें तनाव-रिलिज एनीलिंग की आवश्यकता होती है (यदि आवेदन परिदृश्य द्वारा आवश्यक हो) ।वेल्डिंग सीम को दोषों के बिना सुनिश्चित करने के लिए 100% एडी करंट या अल्ट्रासोनिक परीक्षण की आवश्यकता होती है, और व्यक्तिगत पानी के दबाव परीक्षण की आवश्यकता होती है। सील सुनिश्चित करने के लिए दीवार की मोटाई और व्यास के आधार पर दबाव की गणना की जाती है।

ASTM A178/ ASME SA178 कार्बन स्टील वेल्डेड ट्यूब रासायनिक संरचना

एएसटीएम ए१७८ ग्रेड ए कार्बन स्टील वेल्डेड बॉयलर और हीट एक्सचेंजर ट्यूब यांत्रिक गुण

ASTM A178/ASME SA178 Gr की कम कार्बन सामग्रीएक कार्बन स्टील वेल्डेड बॉयलर ट्यूब और हीट एक्सचेंजर ट्यूब वेल्डिंग प्रदर्शन में सुधार कर सकते हैं और गर्मी प्रभावित क्षेत्र में embrittlement के जोखिम को कम कर सकते हैंइसी समय, इसमें मध्यम शक्ति और उत्कृष्ट प्लास्टिसिटी है, जो ठंड झुकने और विस्तार प्रसंस्करण के लिए उपयुक्त है।

ASTM A178 GR.Aकार्बन स्टील पाइप में उच्च उत्पादन दक्षता और उच्च सामग्री उपयोग दर है, इसलिए कुल लागत समान विनिर्देश निर्बाध पाइप की तुलना में काफी कम होगी।जो कि एएसटीएम ए178 जीआर का सबसे बड़ा फायदा भी हैएक कार्बन स्टील ट्यूब। साथ ही, चूंकि एएसटीएम ए178 जीआरए स्टील स्ट्रिप रोलिंग और वेल्डिंग द्वारा बनाया जाता है, इसलिए दीवार मोटाई सहिष्णुता आमतौर पर गर्म लुढ़का हुआ सीमलेस ट्यूब से बेहतर होती है।ऐसे अवसरों में जैसे कि अर्थशास्त्री जिन्हें बड़ी संख्या में पतली दीवारों वाले पाइपों की आवश्यकता होती हैएएसटीएम ए178 जीआर.ए. की कम कार्बन सामग्री इसके अच्छे शीत प्रसंस्करण और क्षेत्र वेल्डिंग प्रदर्शन को सुनिश्चित करती है।

के उपयोग के दौरानASTM A178 GR.A, यह ध्यान दिया जाना चाहिए कि सख्त गर्मी उपचार और एनडीटी आवश्यकताओं के बावजूद, वेल्ड अभी भी संरचना में सीमलेस मूल सामग्री से अलग है, जो एक संभावित कमजोर कड़ी है।जब इसका उपयोग कठोर परिस्थितियों जैसे उच्च तापमान में किया जाता हैउच्च दबाव, संक्षारण, थकान, और तनाव एकाग्रता पर ध्यान देने की आवश्यकता है।A आमतौर पर 400°C (750°F) से कम तक सीमित होता है, और लंबे समय तक उच्च तापमान के तहत वेल्ड क्षेत्र के प्रदर्शन में गिरावट मूल सामग्री की तुलना में तेजी से हो सकती है।विशेष ध्यान वेल्ड क्षेत्र में ओवरस्ट्रेस या दरार से बचने के लिए विस्तार प्रक्रिया नियंत्रण के लिए भुगतान किया जाना चाहिए.

एएसटीएम ए178/एएसटीएम एसए178 ग्रेड ए कार्बन स्टील वेल्डेड बॉयलर ट्यूब और हीट एक्सचेंजर ट्यूब कोर अनुप्रयोग क्षेत्र

(1) बॉयलर प्रणाली

एएसटीएम A178 Gr. एक कार्बन स्टील वेल्डेड ट्यूब मध्यम और निम्न दबाव बॉयलर ट्यूबों के लिए एक आम तौर पर इस्तेमाल किया सामग्री है, विशेष रूप से तापमान ≤ 450 °C के साथ पानी / भाप वातावरण के लिए उपयुक्त है।विशिष्ट अनुप्रयोगों में शामिल हैं:

• पानी की दीवारें:वे बॉयलर फर्नेस की हीटिंग सतह पर स्थित हैं, उन्हें सीधे विकिरण गर्मी को अवशोषित करने की आवश्यकता है।एक कार्बन स्टील वेल्डेड ट्यूबों घने ट्यूब पंक्तियों के प्रसंस्करण आवश्यकताओं को पूरा कर सकते हैं.
• अर्थशास्त्री:इकोनॉइज़रों का उपयोग धुआं गैसों की अपशिष्ट गर्मी से ही किया जाता है।एक कार्बन स्टील वेल्डेड ट्यूबों इस कम तापमान सीमा में संक्षारण प्रतिरोध और अर्थव्यवस्था में फायदे हैं.
• स्टीम ड्रम कनेक्शन ट्यूबःकम दबाव वाले भाप चक्र प्रणालियों में, पाइपलाइनों को आवधिक थर्मल तनाव का सामना करने की आवश्यकता होती है, जिससे उच्च थकान और दरार का खतरा होता है।एक कार्बन स्टील वेल्डेड ट्यूबों अच्छी लचीलापन है और थकान दरार के जोखिम को कम कर सकते हैं.

(2) ताप विनिमय उपकरण

• कंडेनसर:एएसटीएम ए१७८ कार्बन स्टील वेल्डेड ट्यूब का उपयोग बिजली संयंत्रों या जहाजों में भाप संघनित करने के लिए किया जा सकता है, और ग्रेड ए ट्यूब मीठे पानी या कम लवणता वाले शीतलन पानी के वातावरण में अच्छा प्रदर्शन करते हैं।
• पेट्रोकेमिकल हीट एक्सचेंजर:एएसटीएम A178 GR. कार्बन स्टील वेल्डेड ट्यूब तेल और गैस जैसे गैर संक्षारक माध्यमों में गर्मी विनिमय के लिए उपयुक्त है, जैसे कि रिफाइनरियों में प्रीहीटर और प्राकृतिक गैस कूलर।
• अपशिष्ट ताप वसूली प्रणाली:एक कार्बन स्टील वेल्डेड ट्यूब औद्योगिक अपशिष्ट गर्मी बॉयलर कम तापमान अपशिष्ट गैस अपशिष्ट गर्मी (जैसे इस्पात संयंत्र, सीमेंट संयंत्र) और Gr.ए में महत्वपूर्ण लागत-प्रभावीता लाभ हैं.
